โมดูลแปลง RS485 แบบ Isolated UART TTL to RS485 Module

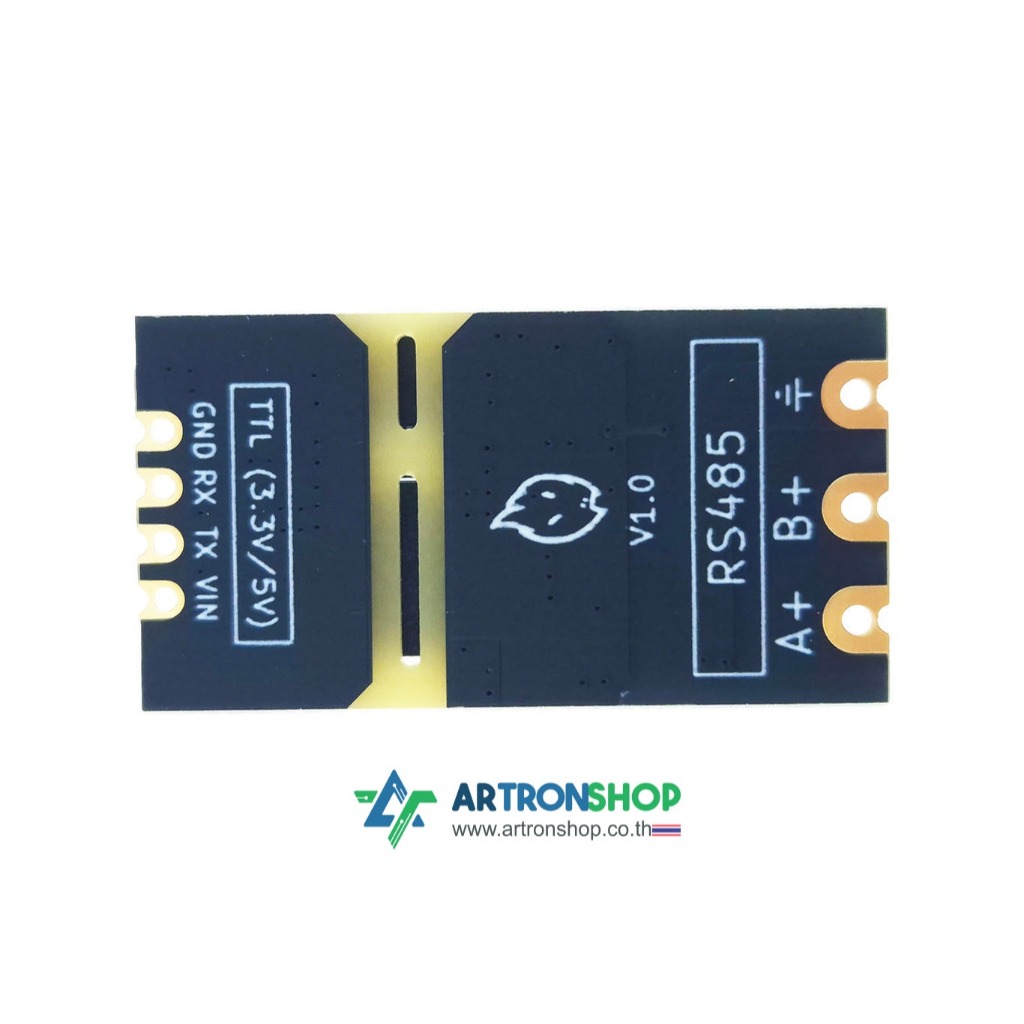

โมดูลแปลง RS485 แบบ Isolated UART TTL to RS485 Module ใช้แปลงสัญญาณ Serial / UART เป็น RS485 แบบ Isolated ออกแบบมาเพื่อการสื่อสารข้อมูลระยะไกลอย่างปลอดภัยและเสถียร ด้วยเทคโนโลยี Isolation ที่แยกแหล่งจ่ายไฟและสัญญาณสื่อสารออกจากกันอย่างสมบูรณ์ ช่วยป้องกันกระแสไฟฟ้ารบกวนและปกป้องอุปกรณ์หลักจากความเสียหาย โมดูลนี้รองรับแรงดันไฟฟ้าทั้ง 3.3V และ 5V ทำให้สามารถทำงานร่วมกับไมโครคอนโทรลเลอร์และบอร์ดพัฒนาได้ทุกรุ่น เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูง พร้อมมาตรฐานการป้องกันที่ครบครัน ตัวโมดูลมีขนาดกะทัดรัด สามารถติดตั้งได้ง่ายทั้งแบบต่อสายและบัดกรีลงบอร์ด PCB โดยตรง การออกแบบโมดูลคำนึงถึงความสะดวกในการใช้งานและความยืดหยุ่นในการติดตั้ง โดยฝั่ง TTL ใช้ขั้วพินแบบ 2.54mm ที่สามารถบัดกรีได้ง่าย ส่วนฝั่ง RS485 ใช้ขั้วต่อแบบ KF301 ขนาด 5.08mm ที่เหมาะสำหรับการต่อสายในงานอุตสาหกรรม นอกจากนี้ยังออกแบบ PCB เป็นแบบ Half-hole Immersion Gold Pad สามารถประกอบลงบน PCB ได้โดยตรง ตัวโมดูลมาพร้อมตัวต้านทาน 120Ω (Termination Resistor) มีระบบป้องกันไฟกระชากและสัญญาณรบกวนด้วย TVS (Transient Voltage Suppressor) มีฟิวส์ป้องกันการลัดวงจร เหมาะสำหรับงานที่ต้องการความเสถียรและปลอดภัยสูง เช่น ระบบควบคุมอุตสาหกรรม, ระบบ Home Automation, งาน IoT ต่าง ๆ รายละเอียดทางเทคนิค รองรับแรงดันไฟฟ้า TTL: รองรับทั้ง 3.3V และ 5V สำหรับแหล่งจ่ายไฟและสัญญาณสื่อสารฝั่ง Serial / UART อัตราการสื่อสาร: สูงสุด 2 Mbps เทคโนโลยี Isolation: ใช้ชิป Isolation เฉพาะทางที่แยกทั้งแหล่งจ่ายไฟและสัญญาณสื่อสารออกจากกันอย่างสมบูรณ์ ตัวต้านทาน 120Ω (Termination Resistor): มี ขั้วต่อฝั่ง TTL: ออกแบบเป็นขั้วพินแบบบัดกรีได้ ระยะห่าง 2.54 mm ขั้วต่อฝั่ง RS485: ใช้ขั้วต่อ KF301 Terminal แบบบัดกรีได้ ขนาด 5.08mm ระบบป้องกันแรงดันเกิน/ไฟกระชาก: TVS (Transient Voltage Suppressor) ระบบป้องกันกระแสเกิน: ฟิวส์แบบรีเซ็ต (PTC) แผ่นทองคุณภาพสูง: ออกแบบเป็น Half-hole Immersion Gold Pad สำหรับการบัดกรีลงบอร์ด PCB มาตรฐาน RS485: รองรับการสื่อสารแบบ Half-duplex บนบัส RS485 มาตรฐานอุตสาหกรรม ขนาด: 34 * 18 มิลลิเมตร สินค้าประกอบด้วย โมดูลแปลง RS485 แบบ Isolated จำนวน 1 ชิ้น
