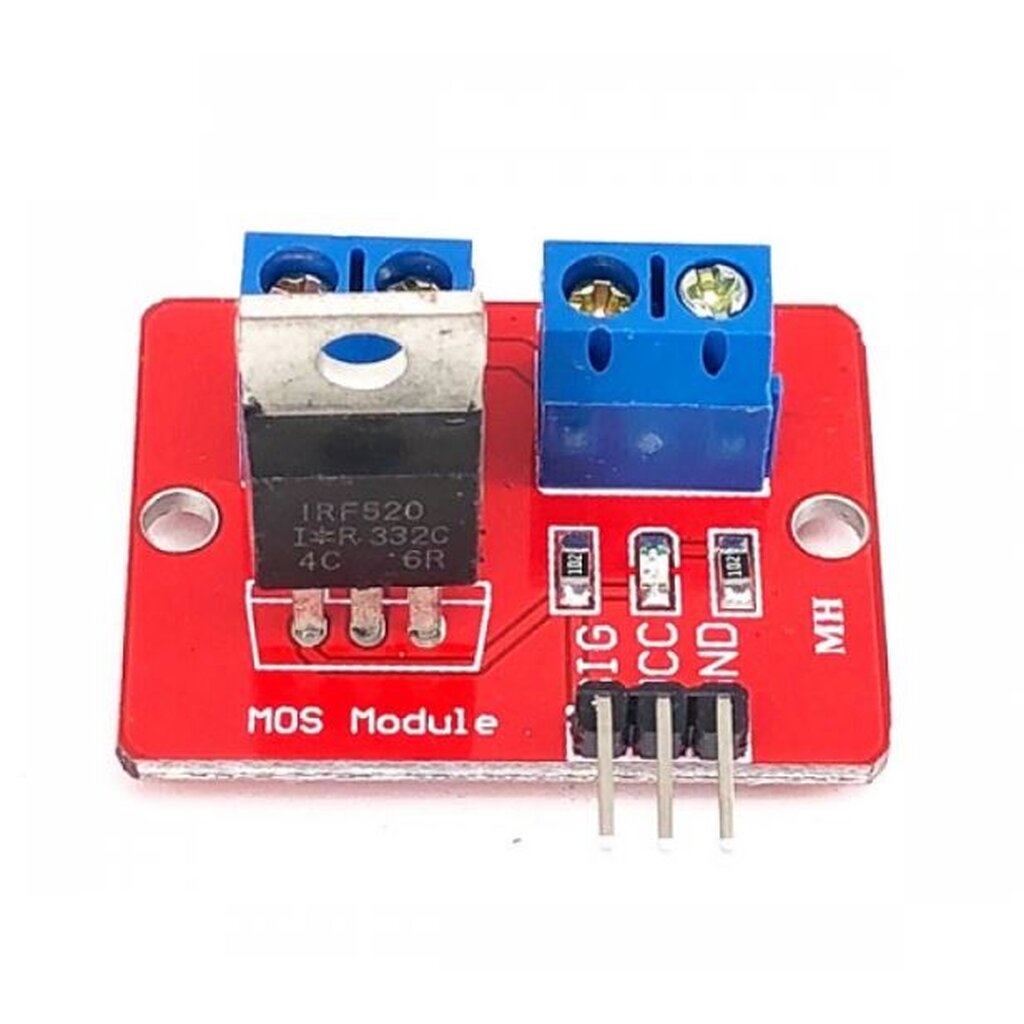

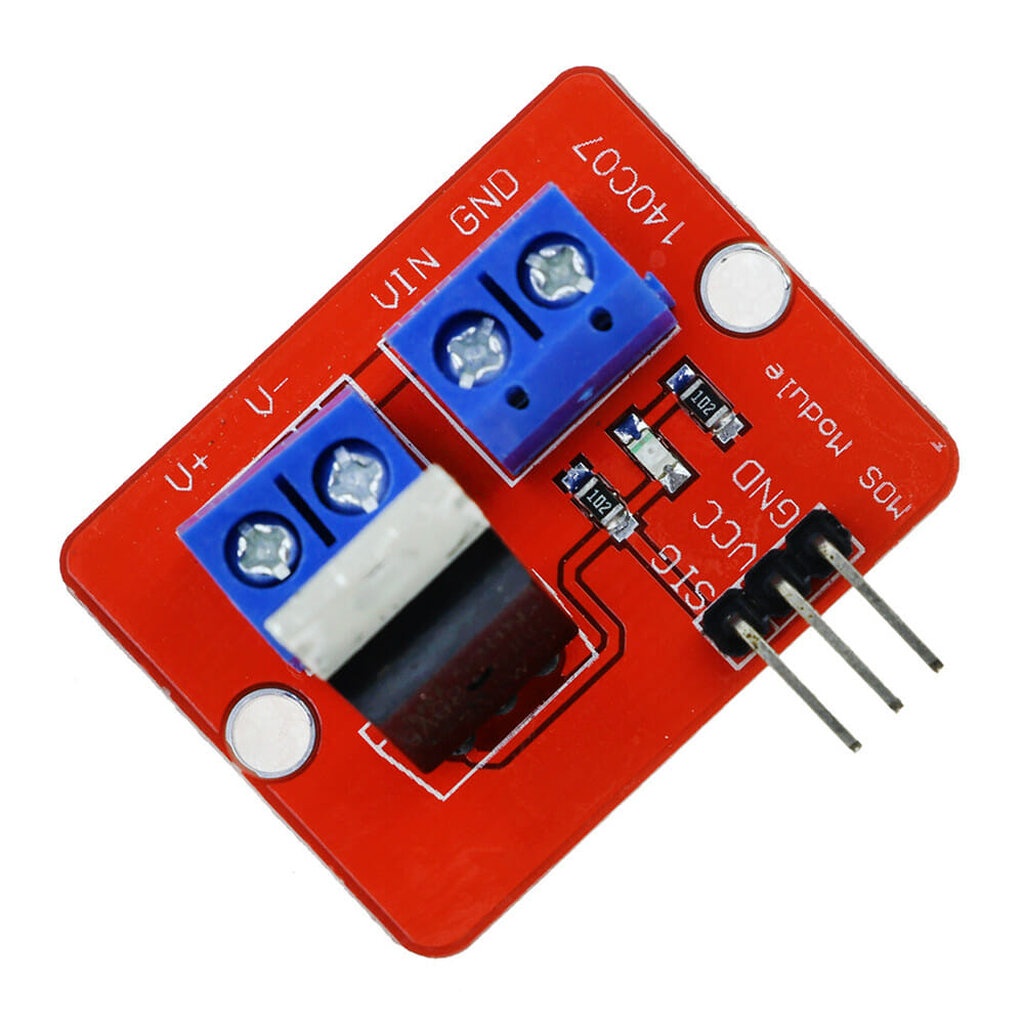

โมดูลมอสเฟต IRF520 MOSFET Driver Module

☑️ สต็อกไทย 🇹🇭 จัดส่งไว ⚡️🚚 🌈ขอบคุณที่ลูกค้าเลือกเราเป็นส่วนหนึ่งของการสั่งซื้อสินค้าค่ะ! 😊✨🎮 🌟🌟กรณีลูกค้าขอใบกำกับภาษี🌟🌟 เพื่อให้ร้านสามารถจัดส่งใบกำกับภาษีพร้อมกับสินค้าไปให้ลูกค้าได้ตรงตามความต้องการ กรุณาทำการส่งข้อมูลต่อไปนี้มาทาง Inbox ได้เลยนะคะ: - ชื่อบริษัท: - ที่อยู่: - เลขผู้เสียภาษี: 💖หากลูกค้ามีคำถามหรือข้อสงสัยใดๆ ด้านการใช้งานติดต่อทาง inbox ได้เลยค่ะ 🎉 ================================================ โมดูลมอสเฟต IRF520 MOSFET Driver 0-24V 5A IRF520 N-Channel MOSFET Driver — DC 0-24V / max 5A, PWM, 3.3V/5V logic, LED indicator, 1K pull-down. For Arduino, Raspberry Pi, ARM, MCU คุณสมบัติ / Features - IRF520 Power MOSFET: ขับโหลด DC 0-24V / 5A / DC load driver 0-24V up to 5A - รองรับ logic 3.3V และ 5V (SIG รับได้ถึง 10V เพื่อ full saturation) / 3.3V & 5V logic, SIG up to 10V for full turn-on - PWM compatible — หรี่ LED, ควบคุมความเร็วมอเตอร์, ปั๊มขนาดเล็ก / PWM for dimming, motor speed, pump control - Green LED indicator แสดงสถานะ SIG HIGH / Green LED: on when SIG is HIGH - 1K pull-down resistor บน SIG — ป้องกัน MOSFET ค้างเปิดขณะ MCU boot / 1K pull-down prevents floating-pin startup - Screw terminal แยก: SIG/VCC/GND header | V+/V- โหลด | VIN/GND power supply / Separate terminals for signal, load, and power - Platform: Arduino, MCU, ARM, Raspberry Pi สเปค / Specification - MOSFET: IRF520 N-Channel Power MOSFET - Control Logic: 3.3V or 5V (SIG active HIGH, max 10V) - Output Load Voltage: 0–24V DC - Output Load Current: max 5A (heatsink required above 1A continuous) - PWM Support: Yes - Pull-down Resistor: 1K on SIG pin - LED Indicator: Green (active when SIG HIGH) - Connectors: 1×3 pin header (SIG/VCC/GND) | 1×2 screw terminal load (V+/V-) | 1×2 screw terminal power (VIN/GND) - Platform: Arduino, MCU, ARM, Raspberry Pi ข้อควรระวัง / Caution - ต้องติดแผ่นระบายความร้อนเมื่อกระแสเกิน 1A — โมดูลร้อนมากโดยไม่มีระบายความร้อน / Heatsink required above 1A continuous - กระแสโหลดต้องไม่เกิน 5A / Do not exceed 5A load current - แรงดันโหลดต้องไม่เกิน 24V DC / Do not exceed 24V load voltage - VCC pin (ตรงกลางของ header SIG/VCC/GND) ไม่ได้ต่อกับวงจร — ไม่ต้องต่อ / VCC center pin is unconnected; leave it open - อย่าต่อโหลด AC — DC เท่านั้น / DC loads only, no AC - ตรวจสอบ polarity V+/V- โหลด และ VIN/GND power supply ก่อนจ่ายไฟ / Check polarity of both load and power terminals Datasheet - IRF520 Datasheet (PDF) - HCMotor Arduino Library
