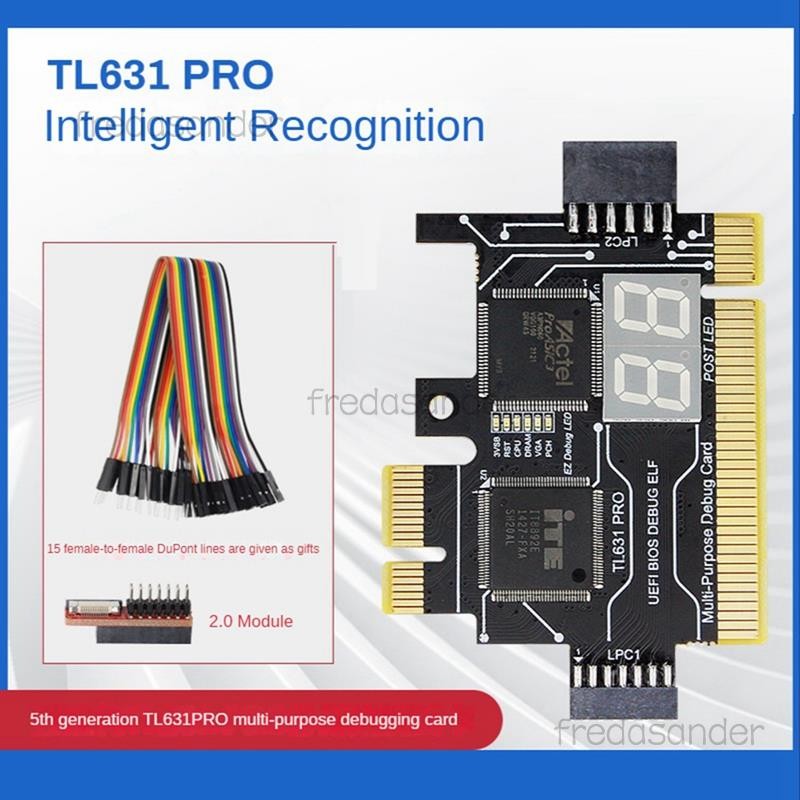

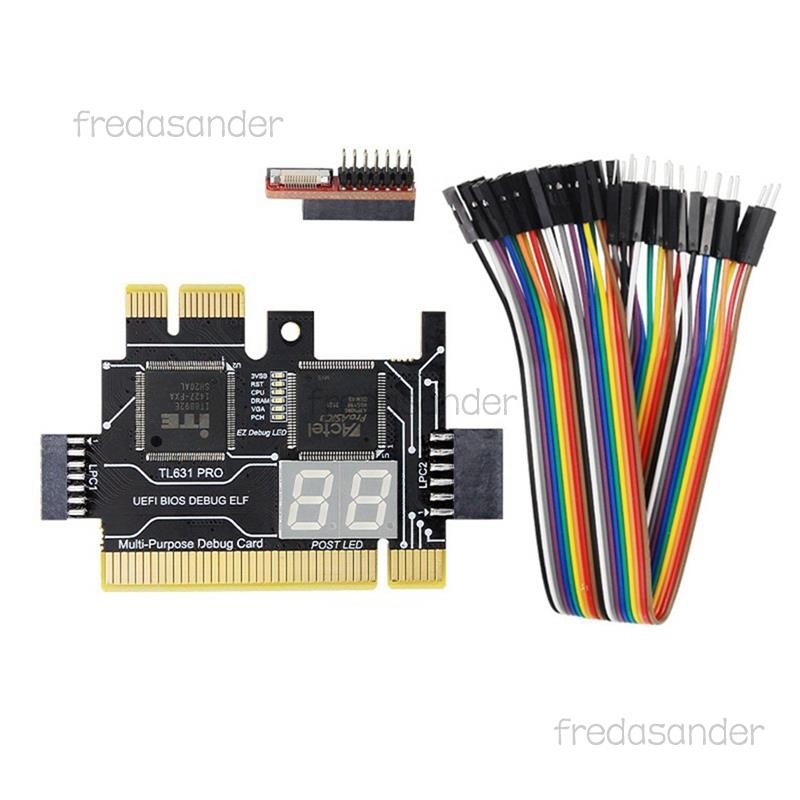

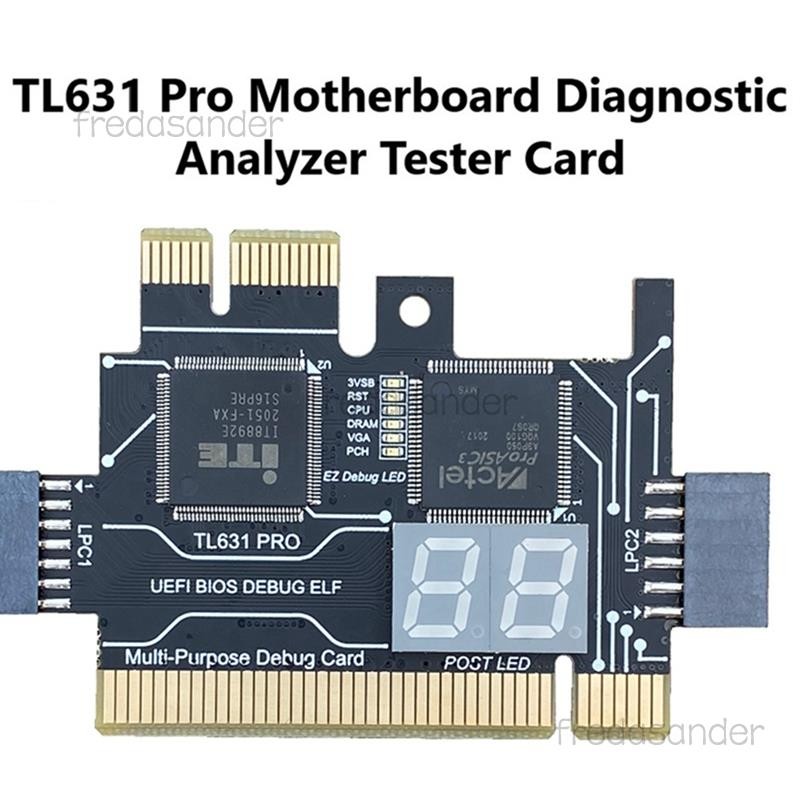

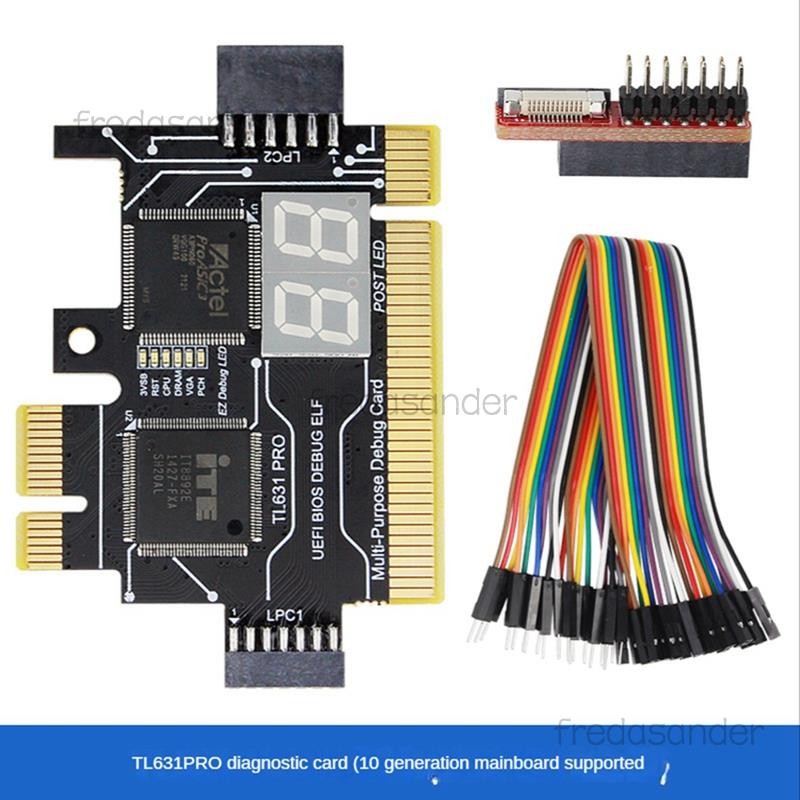

TL631 PRO PCI Diagnose การ์ดอุปกรณ์เสริม PC PCI-E สําหรับ MINI LPC เมนบอร์ดวิเคราะห์เครื่องทดสอบ Debug การ์ดมัลติฟังก์ชั่นการ์ดวินิจฉัย

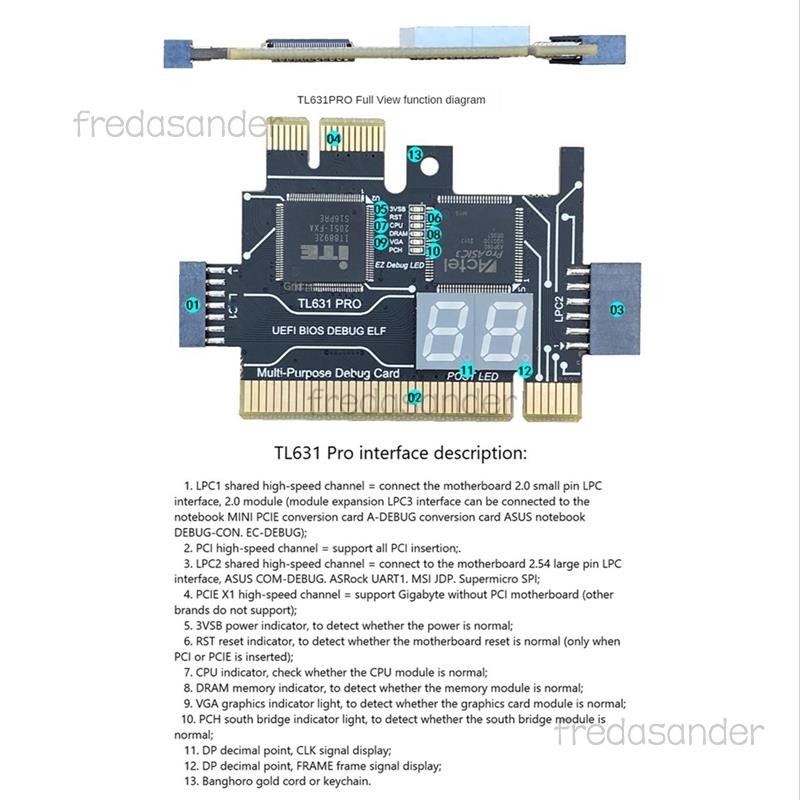

----------------------------------★ยินดีต้อนรับ★----------------- ------------- ●ลูกค้าที่รัก Hello dear! ●ฉันมีความสุขกับคุณ! ●มีสินค้าทุกชิ้น! ●ก่อนทำการสั่งซื้อโปรดอ่านข้อมูลรายละเอียดสินค้าต่อไปนี้เพื่อหลีกเลี่ยงข้อผิดพลาด ช้อปปิ้งมีความสุข! -------------------------------▼ข้อมูลผลิตภัณฑ์▼ ------------------ ---------- ข้อควรระวัง: ผลิตภัณฑ์นี้เป็นผลิตภัณฑ์บำรุงรักษาระดับมืออาชีพ อย่าใช้ถ้าคุณไม่เข้าใจ การใส่พอร์ตที่ไม่ถูกต้องอาจทำให้การ์ดวินิจฉัยไหม้ได้ นอกจากนี้ยังมีเมนบอร์ดหลายชนิดในโลก บัตรวินิจฉัยไม่เข้ากันกับเมนบอร์ดทุกรุ่น หากบัตรวินิจฉัยไม่สามารถใช้งานร่วมกับเมนบอร์ดทดสอบได้การ์ดวินิจฉัยไม่หมดรหัสปัญหาเมนบอร์ดจะไม่สามารถวินิจฉัยได้ ไม่ใช่ว่าบัตรวินิจฉัยจะไม่ทำงาน สีดำ: ดำ วัสดุ: + ส่วนประกอบอิเล็กทรอนิกส์ คำอธิบายอินเทอร์เฟซ TL631 Pro: 1: LPC1 ช่องความเร็วสูงที่ใช้ร่วมกัน = เชื่อมต่อกับเมนบอร์ดอินเทอร์เฟซ LPC ขนาดเล็ก 2.0 พินโมดูล 2.0 (อินเทอร์เฟซ LPC3 แบบขยายโมดูลสามารถเชื่อมต่อโน้ตบุ๊กการ์ดแปลง MINI PCIE, การ์ดแปลง A-DEBUG, โน้ตบุ๊ก DEBUG-CON EC-DEBUG) 2: ช่องความเร็วสูง PCI = รองรับช่อง PCI ทั้งหมด 2: PCI ช่องความเร็วสูง = รองรับช่อง PCI ทั้งหมด 3: ช่องความเร็วสูงที่ใช้ร่วมกัน LCD2 = เชื่อมต่อกับเมนบอร์ดอินเทอร์เฟซ LPC ขนาดใหญ่ 2.54 พิน, COM-DEBUG แอปพลิเคชัน UART1, -SPl. ช่องสัญญาณความเร็วสูง PCI (อื่น ๆ ที่ไม่รองรับ) 4: PCIE X1 = รองรับโดยไม่มีเมนบอร์ด PCI ไฟแสดงสถานะ 5: 3VSB เพื่อตรวจสอบว่าไฟปกติหรือไม่ ตัวบ่งชี้การรีเซ็ต 6: ไฟแสดงสถานะการรีเซ็ตเพื่อตรวจสอบว่าการรีเซ็ตเมนบอร์ดเป็นเรื่องปกติหรือไม่ (เฉพาะเมื่อเสียบ PCI หรือ PCIE) ไฟแสดงสถานะ CPU เพื่อตรวจสอบว่าโมดูล CPU เป็นเรื่องปกติหรือไม่ เพื่อตรวจสอบว่าโมดูลหน่วยความจำเป็นปกติหรือไม่ 9: ไฟแสดงสถานะกราฟิก VGA เพื่อตรวจสอบว่าโมดูลกราฟิกการ์ดเป็นเรื่องปกติหรือไม่ 10: PCH ไฟแสดงสถานะสะพานใต้เพื่อตรวจสอบว่าโมดูลสะพานใต้เป็นเรื่องปกติหรือไม่ 11: จุดทศนิยม DP, การแสดงสัญญาณ CLK 12: จุดทศนิยม DP, การแสดงสัญญาณเฟรม FRAME 13: รูเกลียว สิ่งของในบรรจุภัณฑ์: การ์ดวินิจฉัย 1 x TL631 Pro 1 x TL631 Pro โมดูล 1x2.0 1x2.0 สายไฟ 1 เส้นและลวด ผลิตภัณฑ์อื่น ๆ จะไม่รวมเฉพาะเนื้อหาแพ็คเกจด้านบนเท่านั้นไม่รวมผลิตภัณฑ์อื่น ๆ หมายเหตุ: การสะท้อนแสงและการแสดงผลที่แตกต่างกันอาจทำให้สีของรายการในภาพแตกต่างจากของจริงเล็กน้อย ข้อผิดพลาดที่อนุญาตคือ +/- 1-3 ซม.
