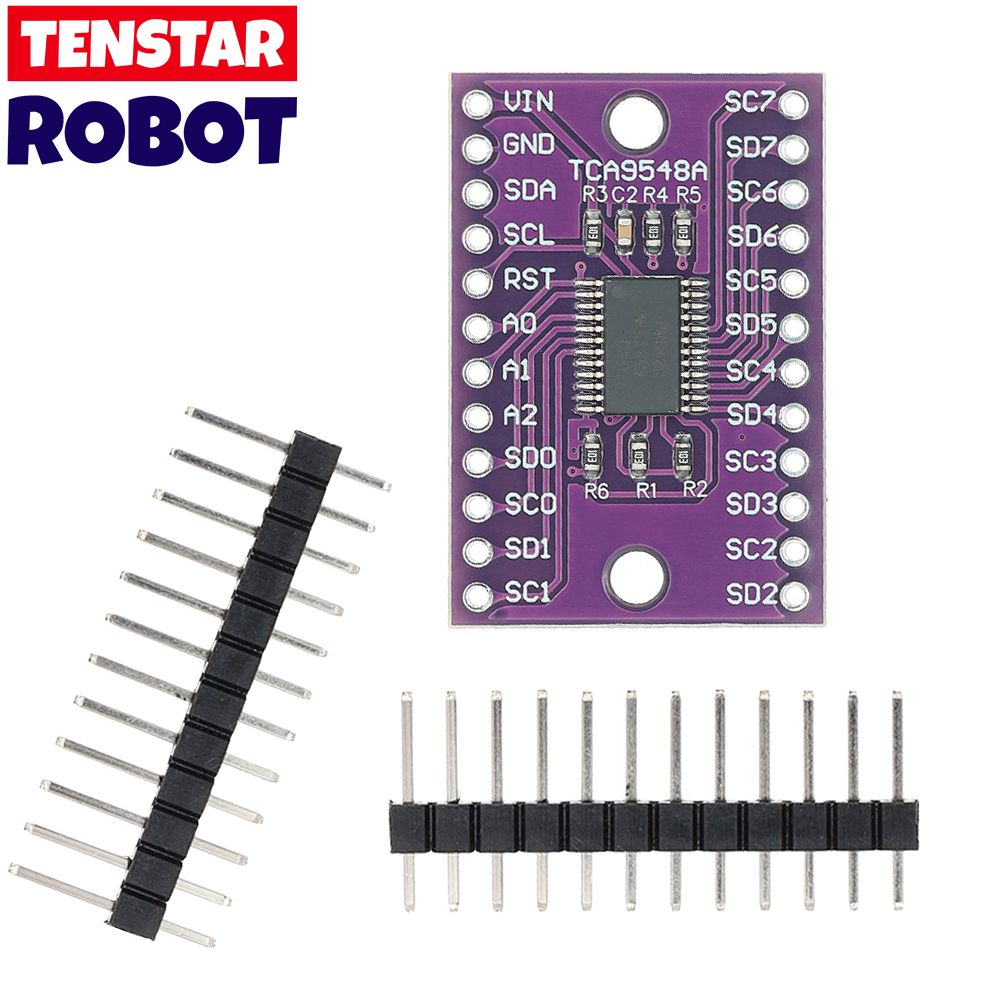

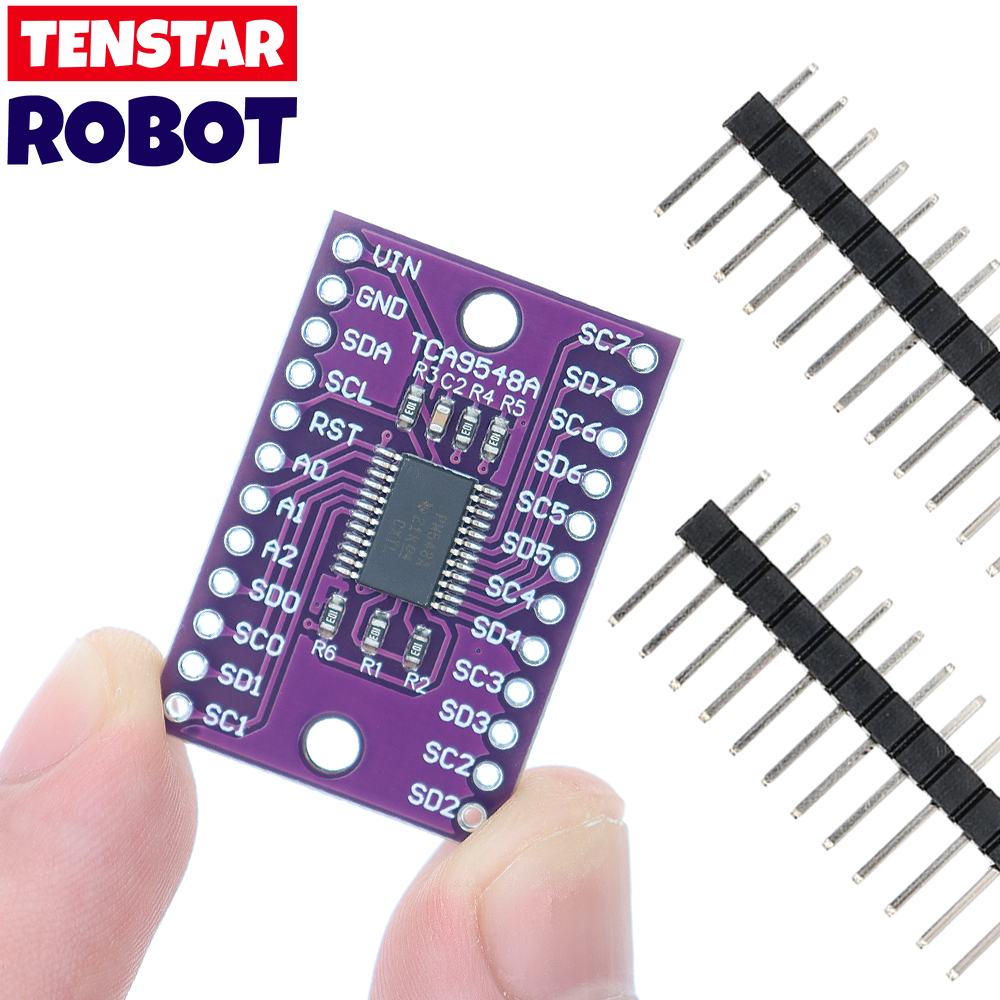

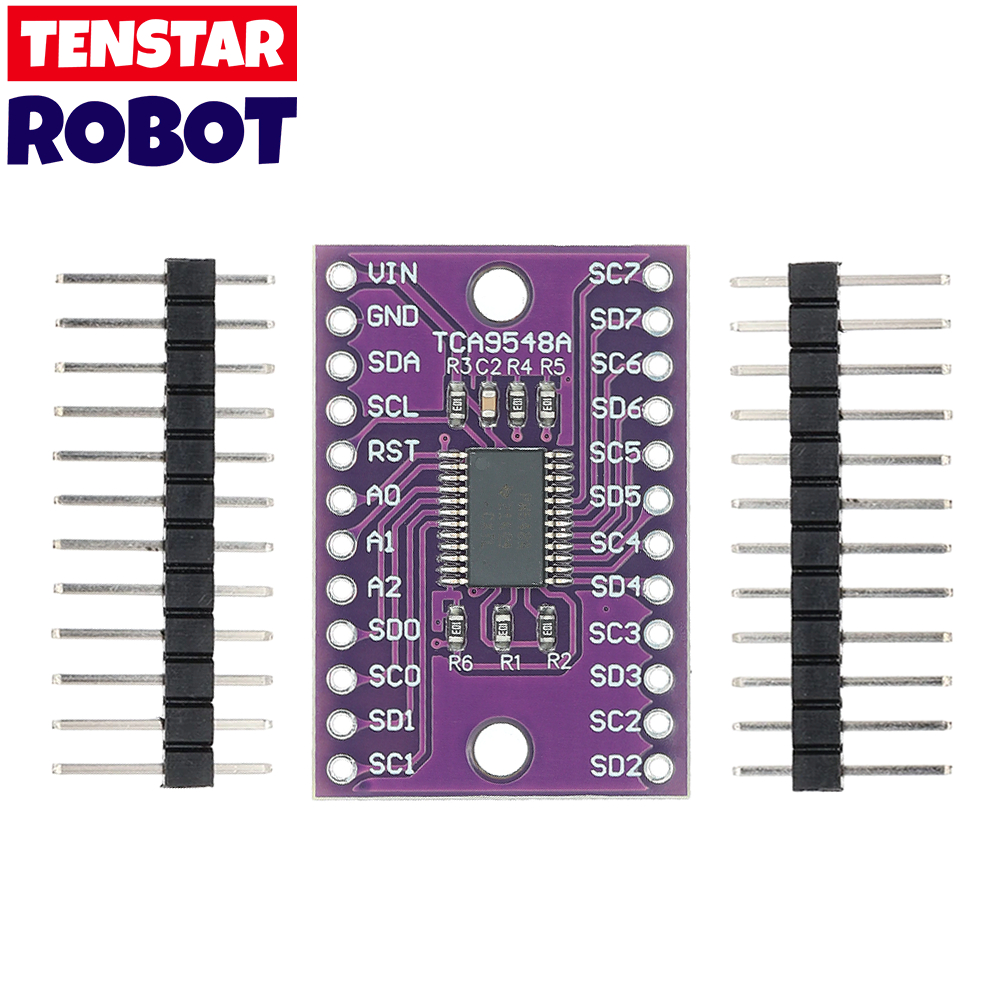

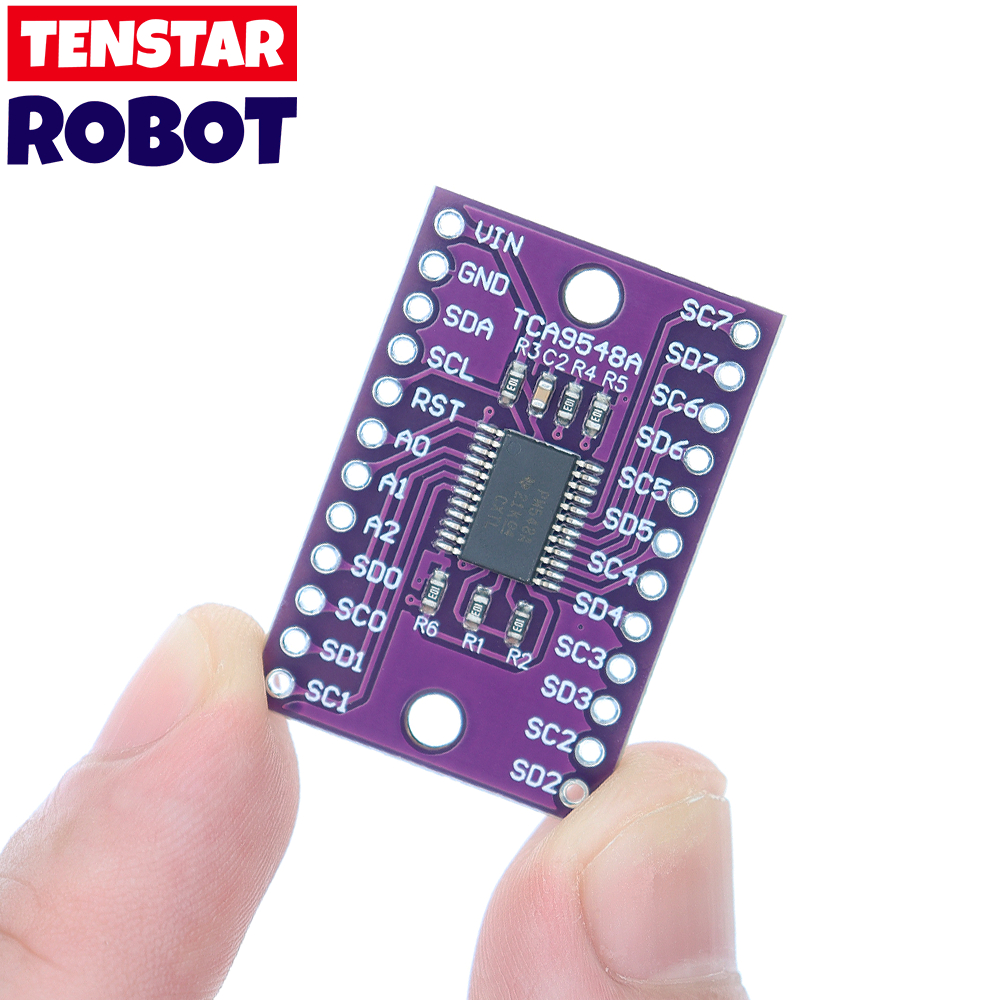

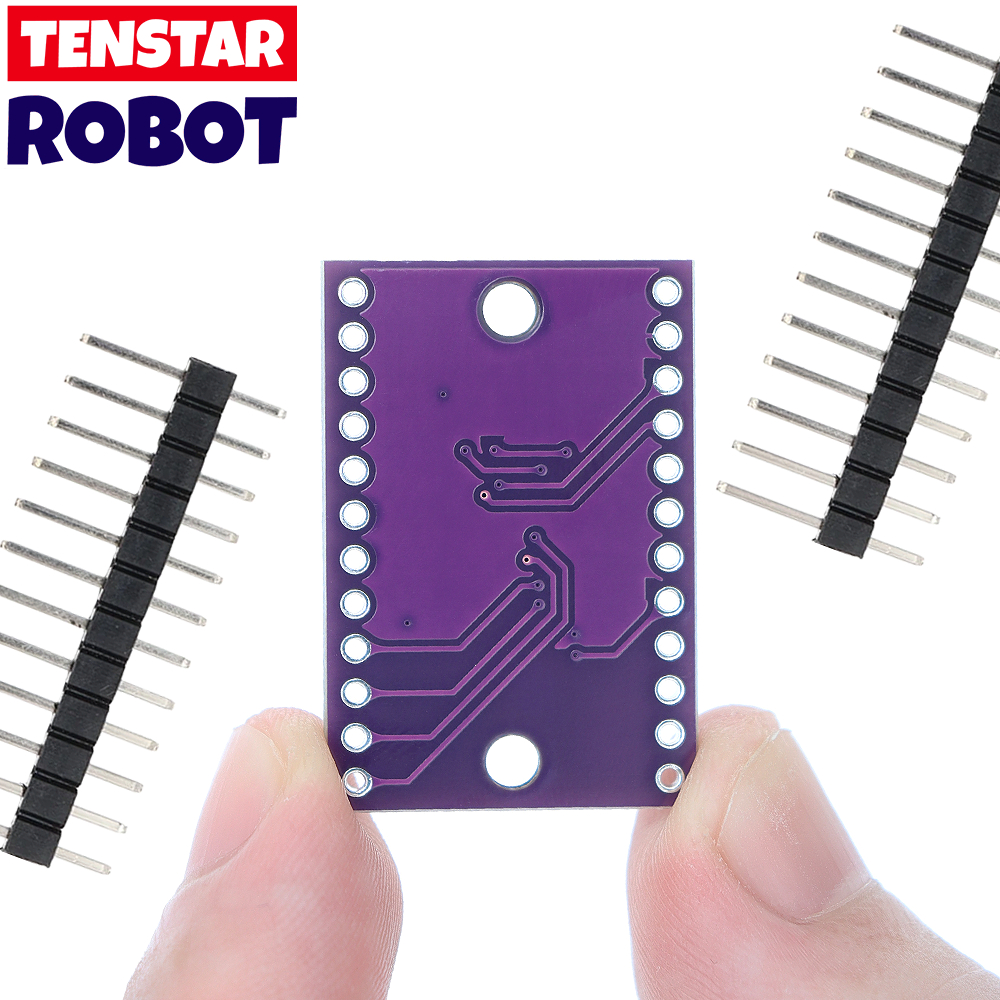

TENSTAR 1pcs TCA9548 8-Channel I2C โมดูลสวิทช์รีเซ็ต TCA9548A 1 ถึง 8 I2C บอร์ดขยาย

TCA9548A มาพร้อมกับสวิตช์แปลงสองทิศทางแปดตัวที่สามารถควบคุมผ่านบัส I2C ได้ คู่ต้นน้ำ SCL / SDA จะขยายเป็นคู่ปลายน้ำแปดคู่หรือช่อง สามารถเลือกช่อง SCn / SDn หรือการรวมกันของช่องใดช่องหนึ่งได้ทั้งนี้ขึ้นอยู่กับเนื้อหาของการลงทะเบียนการควบคุมที่ตั้งโปรแกรมได้ ช่องทางปลายน้ำเหล่านี้สามารถใช้เพื่อแก้ไขปัญหาความขัดแย้งที่อยู่เป้าหมาย I2C ตัวอย่างเช่นหากแอปพลิเคชันต้องการเซ็นเซอร์อุณหภูมิดิจิตอลแปดตัวที่เหมือนกันแต่ละช่องสัญญาณ (0-7) สามารถเชื่อมต่อกับเซ็นเซอร์เดียว เมื่อหมดเวลาหรือการทำงานที่ไม่เหมาะสมอื่น ๆ เกิดขึ้นตัวควบคุมระบบสามารถรีเซ็ต TCA9548A ได้โดยการตั้งค่าอินพุต RESET เป็นระดับต่ำ ในทำนองเดียวกันการรีเซ็ตเครื่องเปิดเครื่องสามารถตรวจจับทุกช่องสัญญาณและเริ่มต้นเครื่องสถานะ I2C / SMBus ในขณะเดียวกันการรีเซ็ตเครื่องเปิดเครื่องสามารถลบช่องสัญญาณทั้งหมดและเริ่มต้นใช้งานเครื่องจักรสถานะ I2C / SMBus การตั้งค่า reset เพื่อให้สามารถรีเซ็ตและเริ่มต้นได้โดยไม่ต้องปิดส่วนประกอบ นี้จะช่วยให้การกู้คืนเมื่อหนึ่งในรถประจำทางปลายน้ำ I2C ติดอยู่ในสถานะระดับต่ำ เนื่องจากการมีประตูนำไฟฟ้าบนสวิตช์พิน VCC จึงสามารถใช้เพื่อ จำกัด แรงดันไฟฟ้าสูงสูงสุดที่ส่งโดย TCA9548A หลังจาก จำกัด แรงดันไฟฟ้าสูงสุดแล้วสามารถใช้แรงดันไฟฟ้าของรถบัสที่แตกต่างกันในแต่ละคู่ทำให้อุปกรณ์ 1.8V, 2.5V หรือ 3.3V สื่อสารกับอุปกรณ์ 5V ได้โดยไม่มีการป้องกันเพิ่มเติม สำหรับแต่ละช่องสัญญาณตัวต้านทานแบบดึงขึ้นภายนอกจะดึงแรงดันไฟฟ้าของรถบัสขึ้นสู่ระดับแรงดันไฟฟ้าที่ต้องการ พิน I / O ทั้งหมดมีความทนทานต่อ 5V ​ คุณสมบัติพิเศษ: สวิตช์แปลแบบสองทิศทาง••สวิตช์แปลแบบสองทิศทาง 1 ถึง 8 •รองรับ I2C Bus และ SMBus • การป้อนข้อมูลแบบแอคทีฟน้อยลง• •หมุดที่อยู่สามตัวช่วยให้อุปกรณ์ TCA9548A ได้ถึงแปดเครื่องบนรถบัส I2C •การเลือกช่องทางผ่านรถบัส I2C ในการรวมกัน •เปิดเครื่องด้วยสวิตช์ทั้งหมดที่เลือก •สวิตช์รอนต่ำ รถบัส 1.8V, 2.5V, 3.3V และ 5V ช่วยให้รถบัสระดับแรงดันไฟฟ้า •ไม่มีความผิดพลาดในการเปิดเครื่อง•ไม่มีความผิดพลาดในการเปิดเครื่อง •รองรับการแทรกร้อน • กระแสไฟสแตนด์บายต่ำ •ช่วงแรงดันไฟฟ้าที่ใช้งาน 1.65V ถึง 5.5V อินพุตความอดทน 5-V •อินพุตความอดทน 5-V ความถี่นาฬิกา 0 ถึง 400kHz •ความถี่นาฬิกา 0 ถึง 400kHz •ประสิทธิภาพการล็อคเกิน 100mA ต่อ JESD 78, class II ​ พารามิเตอร์ผลิตภัณฑ์ แรงดันใช้งาน: 1.65V ~ 5.5V ความถี่นาฬิกา IIC: 0~400KHz อุณหภูมิในการทำงาน: -40 ° 85 C ~ 85 น ° ซีซี บอร์ดขนาดเล็ก: 31.5 มม. * 21.4 มม. พร้อมรูยึด M3 สองรู คำแนะนำสำหรับการใช้งาน พิน / รีเซ็ต, SDA, SCL, A0, A1 และ A2 บนบอร์ดขนาดเล็กเชื่อมต่อกับตัวต้านทาน 10K แบบดึงขึ้นโดยไม่จำเป็นต้องเชื่อมต่อภายนอก
