DC18-90V 800W 25A โมดูลสเต็ปดาวน์แบบปรับได้ MPPT คอนโทรลเลอร์ชาร์จพลังงานแสงอาทิตย์ Universal สําหรับแบตเตอรี่ลิเธียม

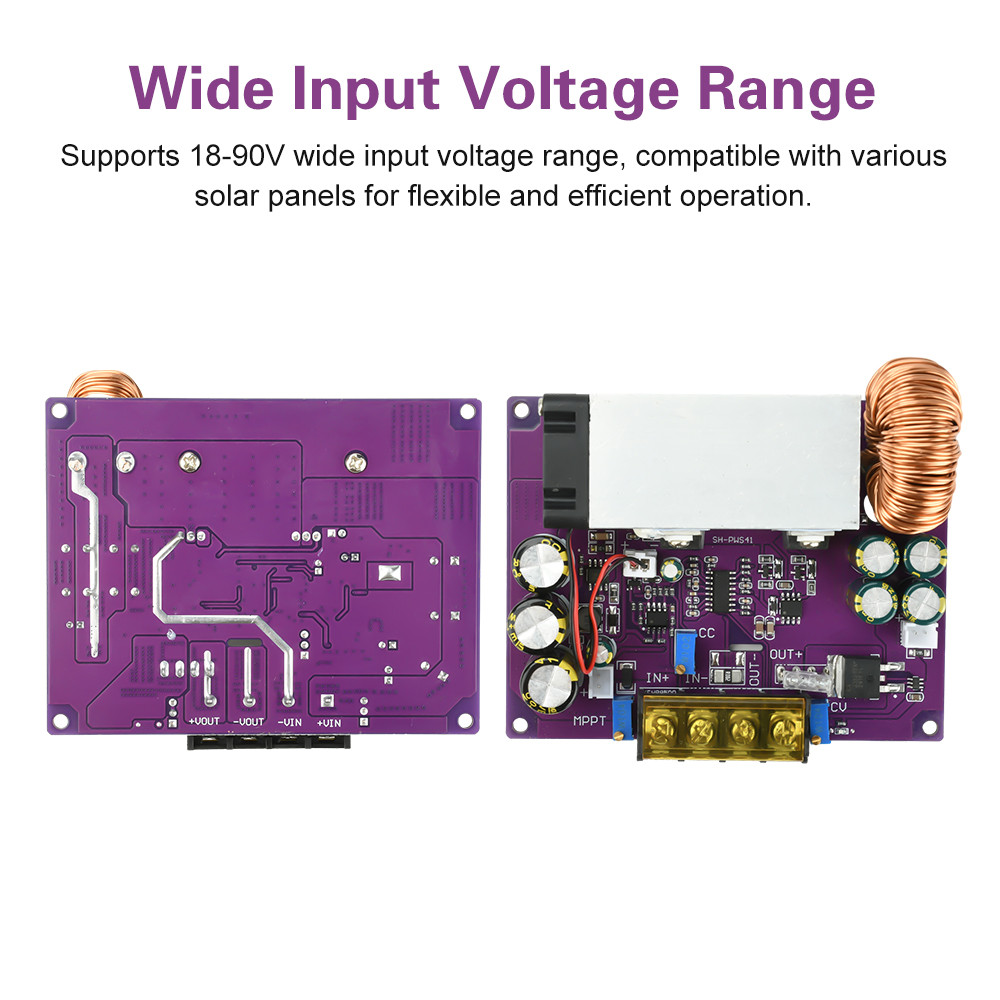

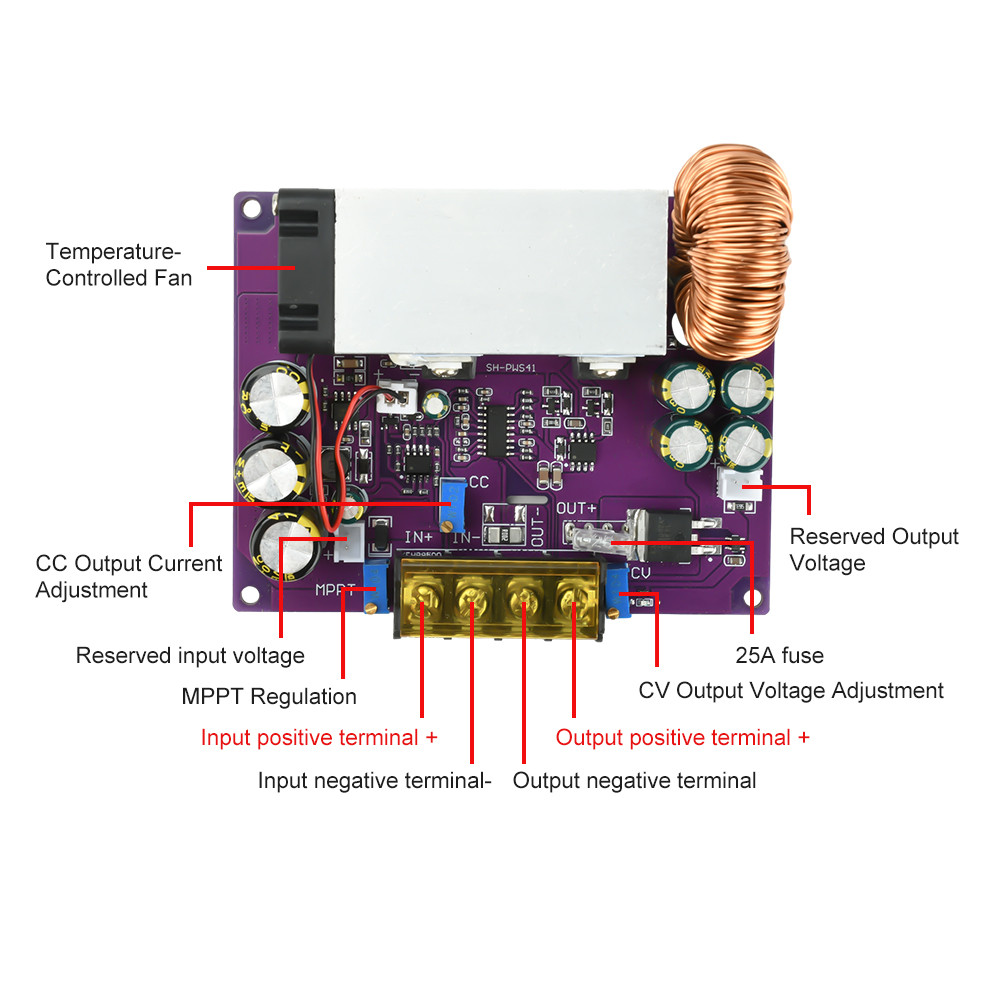

โมดูลการลดขั้นตอนที่ปรับได้ Mppt Solar Charge Controller Universal สำหรับแบตเตอรี่ลิเธียม ** Dc18-90v 800w 25a พารามิเตอร์พารามิเตอร์พารามิเตอร์พารามิเตอร์พารามิเตอร์ แรงดันไฟฟ้าอินพุต: Dc 18-90v แรงดันขาออก: Dc 2-60v กระแสไฟขาออก: ปรับได้ 0-25a โมดูลพลังงาน Dc นี้เป็นตัวควบคุมบั๊ก การพิจารณาแรงดันไฟฟ้าที่ลดลงของสายไฟในแผง pv และแรงดันไฟฟ้าที่แผงล่างในระหว่างสภาพเมฆมาก / ฝนตกการชาร์จแบตเตอรี่ 12v ต้องใช้แผง pv แรงดันไฟฟ้าวงจรเปิดเกินอินพุต 18v ตัวอย่างเช่น - แผง 18v: 2 แผงในซีรีส์ (เช่น 18v-72v สำหรับการชาร์จ 12v) - แผง 42v: 2 แผงในซีรีส์ (เช่น 42v-80v สำหรับการชาร์จ 24v) คณะกรรมาธิการฯ แห่งสหราชอาณาจักร 1. อินพุตแผง Pv 16v-80v (ไม่เกินแรงดันไฟฟ้าอินพุต; สังเกตขั้ว) การเดินสายที่ถูกต้องจะเปิดใช้งานไฟแสดงสถานะการทำงาน เมื่อไฟแสดงสถานะเอาต์พุตสว่างขึ้นทันทีดำเนินการตามขั้นตอนที่ 3 โดยตรง 2. หากไฟแสดงสถานะการทำงานสว่างขึ้นหลังจากเชื่อมต่ออินพุต แต่ไม่มีแรงดันขาออกให้ปรับโพเทนชิออมิเตอร์ Mppt ทวนเข็มนาฬิกาจนกว่าแรงดันไฟฟ้าจะปรากฏขึ้นและไฟแสดงสถานะขาออกจะสว่างขึ้น 3. สำหรับชาร์จแบตเตอรี่ 12v, ตั้งค่าเอาต์พุตเป็น 14.2v; สำหรับแบตเตอรี่ 24v, ตั้งค่าเอาต์พุตเป็น 14.2v; สำหรับแบตเตอรี่ 24v, ตั้งค่าเอาต์พุตเป็น 28.4v; สำหรับแบตเตอรี่ 48v, ตั้งค่าเอาต์พุตเป็น 56v. 4. เชื่อมต่อแบตเตอรี่และทดสอบแรงดันไฟฟ้าอินพุตด้วยมัลติมิเตอร์ แรงดันไฟฟ้าขาเข้าของแผงควบคุม Mppt เพื่อปรับโพเทนชิออมิเตอร์ Mppt ให้ตรงกับแรงดันไฟฟ้าขาเข้ากับแรงดันไฟฟ้าจุดกำลังสูงสุดของแผง Pv (เช่นแรงดันไฟฟ้าที่ใช้งาน) แผง Pv 18v, แรงดันไฟฟ้าวงจรเปิดของสายเดียวคือประมาณ 21v พร้อมแรงดันไฟฟ้า 18v แรงดันไฟฟ้าวงจรเปิดของสายเดียวคือประมาณ 43v พร้อมแรงดันไฟฟ้า 36v สำหรับแผง Pv แรงดันไฟฟ้าวงจรเปิดของสายเดียวคือประมาณ 43v พร้อมแรงดันไฟฟ้า 36v แรงดันไฟฟ้าวงจรเปิดของแผงโซลาร์เซลล์ 43v สำหรับแผงโซลาร์เซลล์ 43v แรงดันไฟฟ้าวงจรเปิดของสายเดียวคือประมาณ 49v พร้อมแรงดันไฟฟ้า 43v ข้อมูลจำเพาะแตกต่างกันไปตามชนิดของแผง; ดูพารามิเตอร์โรงงานเริ่มต้นที่ติดฉลากไว้ที่ด้านหลังของแผง แรงดันขาออกเป็น 14.2v และกระแสไฟขาออกถึง 20a. ช่วงที่ปรับได้: 1-20a. ตั้งค่าแรงดันไฟฟ้า Mppt เป็น 17v. แพคเกจรวม โมดูล * 1 โมดูลไฟฟ้าแบบปรับขั้นตอนลง 12-80v 20a 600w ** Dc12-80v โหมด dc12-80v 600w 20a พารามิเตอร์พารามิเตอร์: แรงดันไฟฟ้าอินพุต: Dc12-80v (ไม่สามารถใช้สำหรับแบตเตอรี่ 72v) แรงดันขาออก: 2.5v-50v ปรับได้ (สามารถลดได้เท่านั้น) (แรงดันขาออกสูงสุด = แรงดันขาเข้า * 0.8) กระแสไฟขาออก: 20a (สูงสุด) 25a กระแสเกิน กำลังไฟสูงสุด: 600w ประสิทธิภาพการแปลง: 93% ประสิทธิภาพการแปลง: การป้องกันกระแสเกิน, การป้องกันการไหลย้อนกลับ ขนาด: L125mm * W70mm * H32mm อุณหภูมิในการทำงาน: -40-85 ℃ สภาพแวดล้อมการจัดเก็บ: -20 ℃ -+50 ℃ ความชื้นสัมพัทธ์: 65 ± 20% การเดินสายไฟ: ในสถานการณ์พลังงานสูง การเดินสายไฟควรจะหนาเท่าที่จะทำได้ คำอธิบายอินเทอร์เฟซ: ใส่ In +: ใส่ขั้วบวก In +: ใส่ขั้วบวก เข้า -: ใส่เสาลบ ขั้วบวกเอาต์พุต +: ขั้วบวกเอาท์พุท ออก -: เอาท์พุตขั้วลบ ไฟแสดงสถานะ B-bule สีน้ำเงิน: แรงดันไฟฟ้าคงที่โดยไม่มีกระแสไฟฟ้า ไฟเขียว G-Green: ไฟปัจจุบัน ไฟสีแดง CR-r-Red: ไฟโหมดปัจจุบันคงที่ ไอดีเจ: กฎระเบียบปัจจุบัน, ใหญ่ตามเข็มนาฬิกา, ทวนเข็มนาฬิกาขนาดเล็ก Vadj: การควบคุมแรงดันไฟฟ้า, ขนาดใหญ่ตามเข็มนาฬิกา, ทวนเข็มนาฬิกาขนาดเล็ก การให้ความสนใจ: ในการชาร์จแบตเตอรี่และแบตเตอรี่โปรดเพิ่มไดโอดเพื่อป้องกันการไหลย้อนกลับ ** โมดูลบัค Dc-dc 600w 12-75v ถึง 2.5-60v โหมด dc12-75v 600w 25a พารามิเตอร์พารามิเตอร์: รุ่นผลิตภัณฑ์: Sz-8025ccccv ธรรมชาติของโมดูล: โมดูลบั๊กที่ไม่ใช่แยก (บั๊ก) แรงดันไฟฟ้าอินพุต: 12-75v ช่วงแรงดันขาออก: 2.5-60v (ต้องเป็นไปตามเงื่อนไขการลดแรงดันไฟฟ้าอินพุตคูณโดย 0.8) แรงดันขาออกขั้นต่ำ: 2.5v แรงดันขาออกสูงสุด: ประมาณเท่ากับแรงดันไฟฟ้าอินพุต * 0.8 (ตัวอย่างหากอินพุตคือ 40v, 40v * 0.8 = 32v, แรงดันขาออกสูงสุดคือ 32v) กระแสไฟคงที่ของเอาต์พุตคงที่: 1-25a (ปรับได้ต่อเนื่อง) กำลังขับสูงสุด: 600w (สภาพแวดล้อมการทำงานต้องระบายอากาศได้ดี) กำลังทำงานสูงสุดอย่างต่อเนื่อง: 500w (ในสภาพแวดล้อมที่ระบายอากาศได้) กระแสไฟฟ้าทำงานสูงสุดอย่างต่อเนื่อง: 25a (ในสภาพแวดล้อมที่ระบายอากาศได้) วิธีการกระจายความร้อน: การกระจายความร้อนด้วยอากาศเย็น การป้องกันแรงดันไฟฟ้าขาเข้าอินพุต: ไม่มี การป้องกันแรงดันไฟฟ้าเกินอินพุต: ไม่มี (ห้ามใช้แรงดันเกิน) อุณหภูมิในการทำงาน: -10 ~ + 65 องศาเซลเซียส ความถี่ในการทำงาน: 80khz ประสิทธิภาพการแปลง: สูงสุด 95% (ประสิทธิภาพที่เกี่ยวข้องกับแรงดันไฟฟ้าขาเข้าและขาออกปัจจุบันและแรงดันไฟฟ้าแตกต่างกัน) การป้องกันไฟฟ้าลัดวงจร: ใช่ (การป้องกันกระแสคงที่) ป้อนการป้องกันย้อนกลับ: ไม่มี การไหลย้อนกลับแบบไม่มี (การชาร์จแบตเตอรี่, การเชื่อมต่อเอาต์พุตกับโหลดอุปนัย, เช่นการเพิ่มไดโอดป้องกันการไหลย้อนกลับเมื่อเชื่อมต่อกับมอเตอร์) ไฟแสดงสถานะการทำงาน: ใช่ (แรงดันไฟฟ้าขาออกไฟ Led สีน้ำเงิน) วิธีการเดินสายไฟ: ติดตั้งบล็อกขั้วต่อแบบไม่มีบัดกรี ขนาดโมดูลโดยประมาณ: ยาว 100 มม. กว้าง 60 มม. และสูง 35 มม น้ำหนักสุทธิ: ประมาณ 140 กรัม การเดินสายไฟ: "ใน" คืออินพุต เอาต์พุตคือ'เอาท์' คือเอาต์พุต โมดูลแหล่งจ่ายไฟแบบปรับแรงดันคงที่และกระแสไฟฟ้า 1.5-90V ** 500W DC12-95V ถึง 1.5-90V 18A ขั้นตอนลงอย่างต่อเนื่อง ลักษณะของโมดูลโมดูลโมดูล: โมดูลลดขั้นตอนลงแบบไม่แยก แรงดันไฟฟ้าอินพุต: 12-95V ช่วงแรงดันขาออก: 1.5-90V (สามารถลดแรงดันไฟฟ้าเท่านั้นไม่สามารถเพิ่มแรงดันไฟฟ้าแรงดันขาออกต่ำกว่าแรงดันไฟฟ้าอินพุตเท่านั้น) กระแสไฟขาออก: 15A กำลังขับสูงสุด: 400w
