DIYMORE โมดูลตัวบ่งชี้ระดับแบตเตอรี่ขนาดเล็กสําหรับ 1S, 2S, 3S, และ 4S 3.2V LiFePO4 แบตเตอรี่ – โมดูลแสดงผลระดับแบตเตอรี่เปอร์เซ็นต์

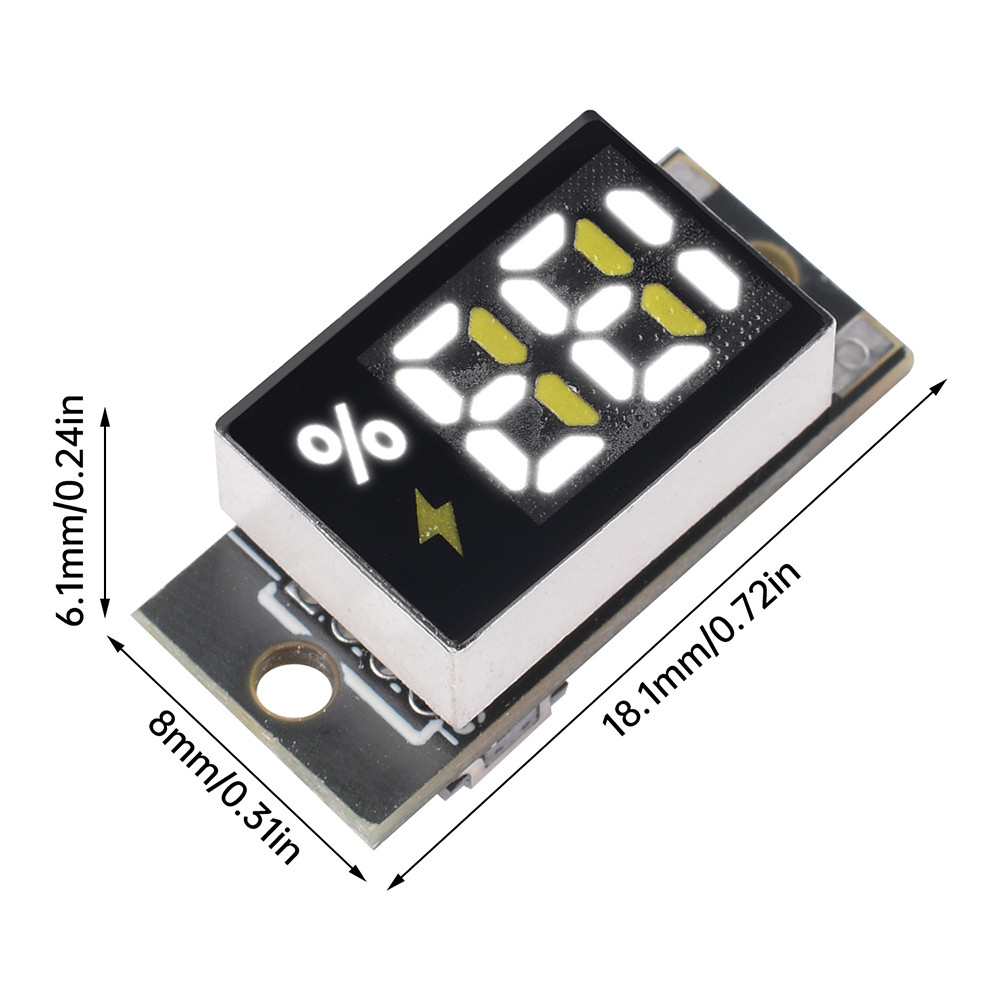

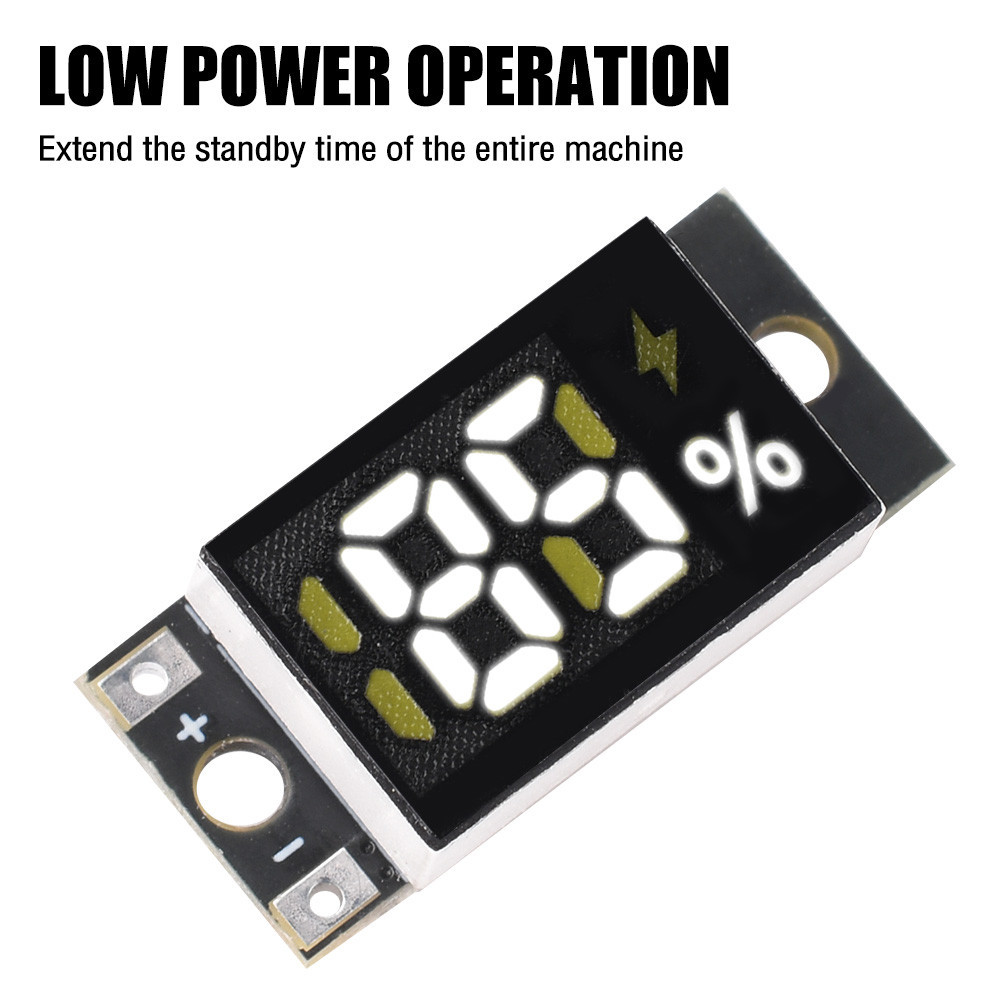

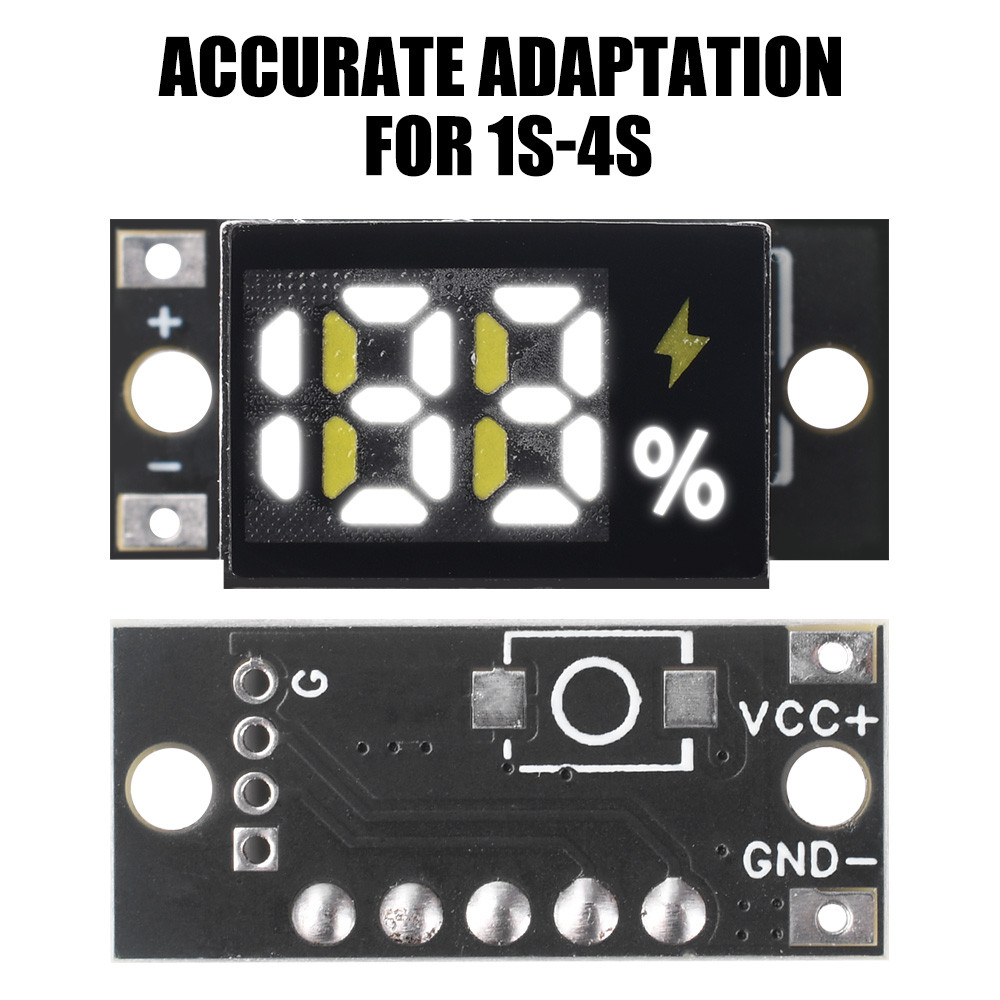

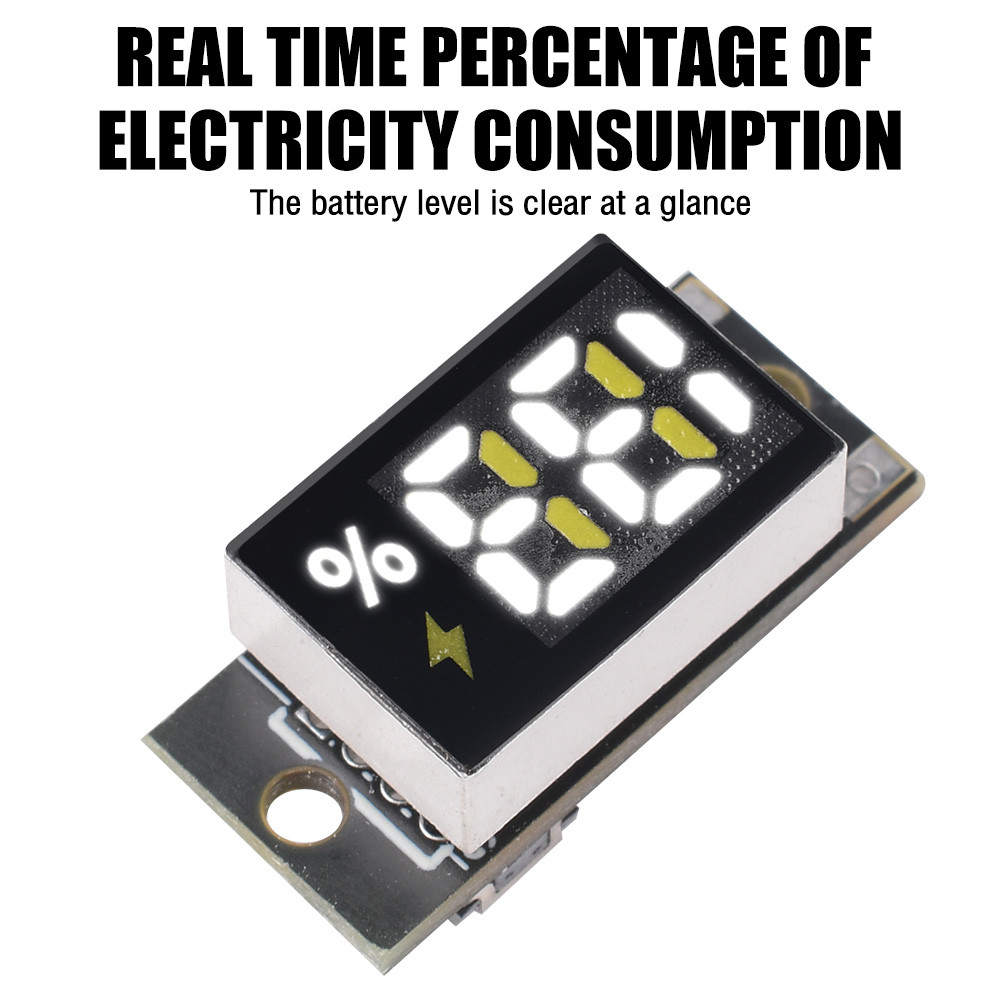

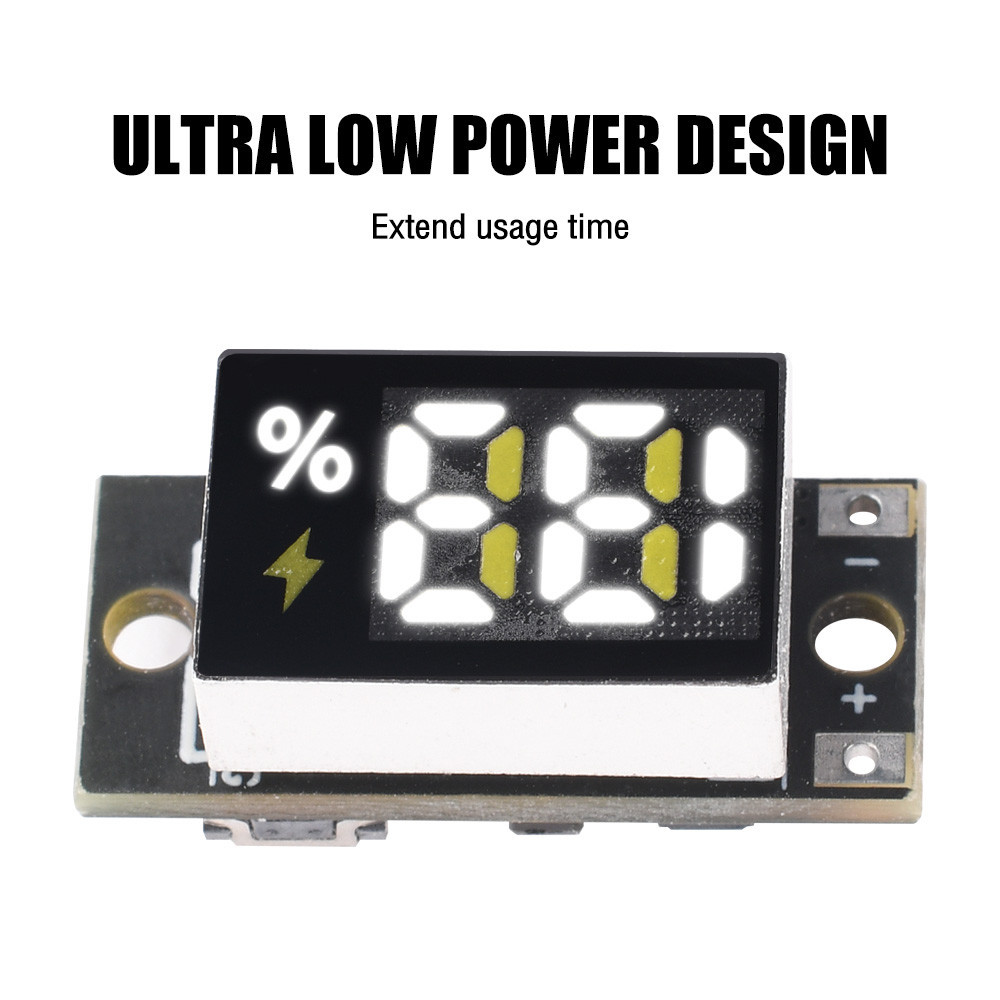

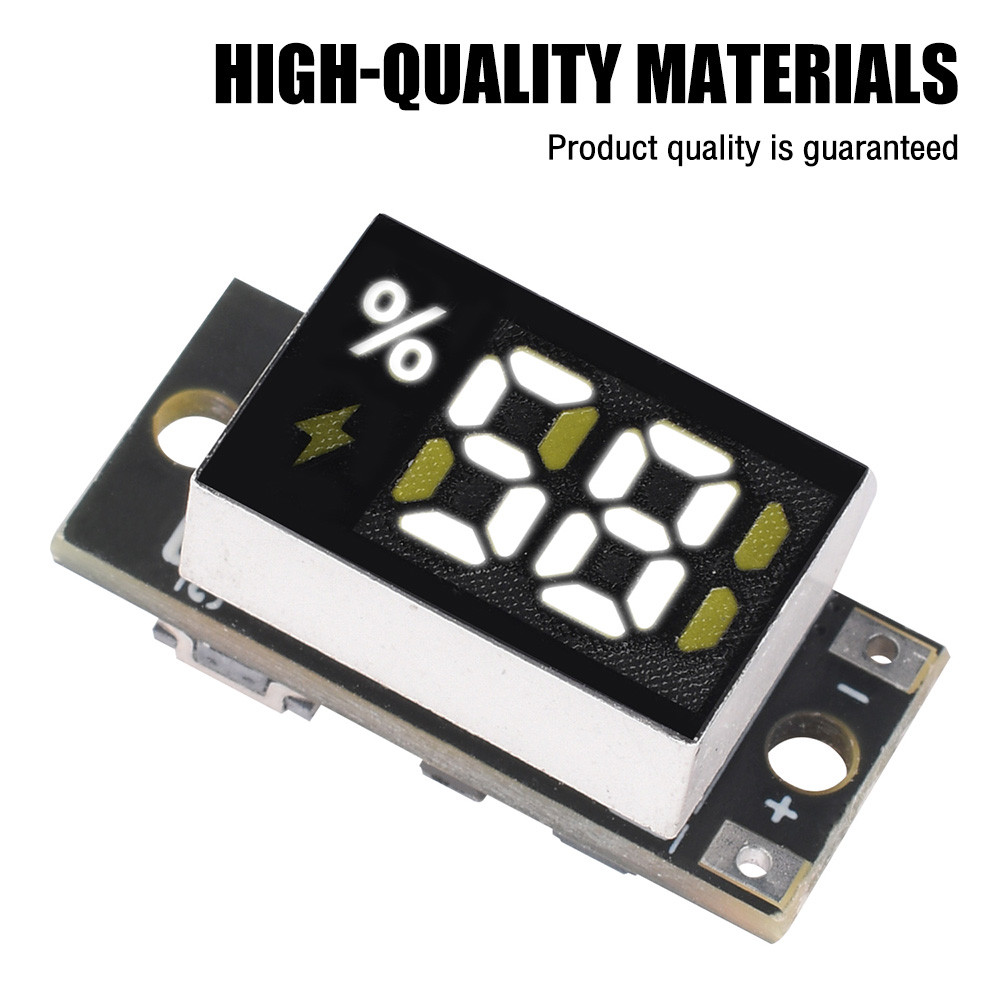

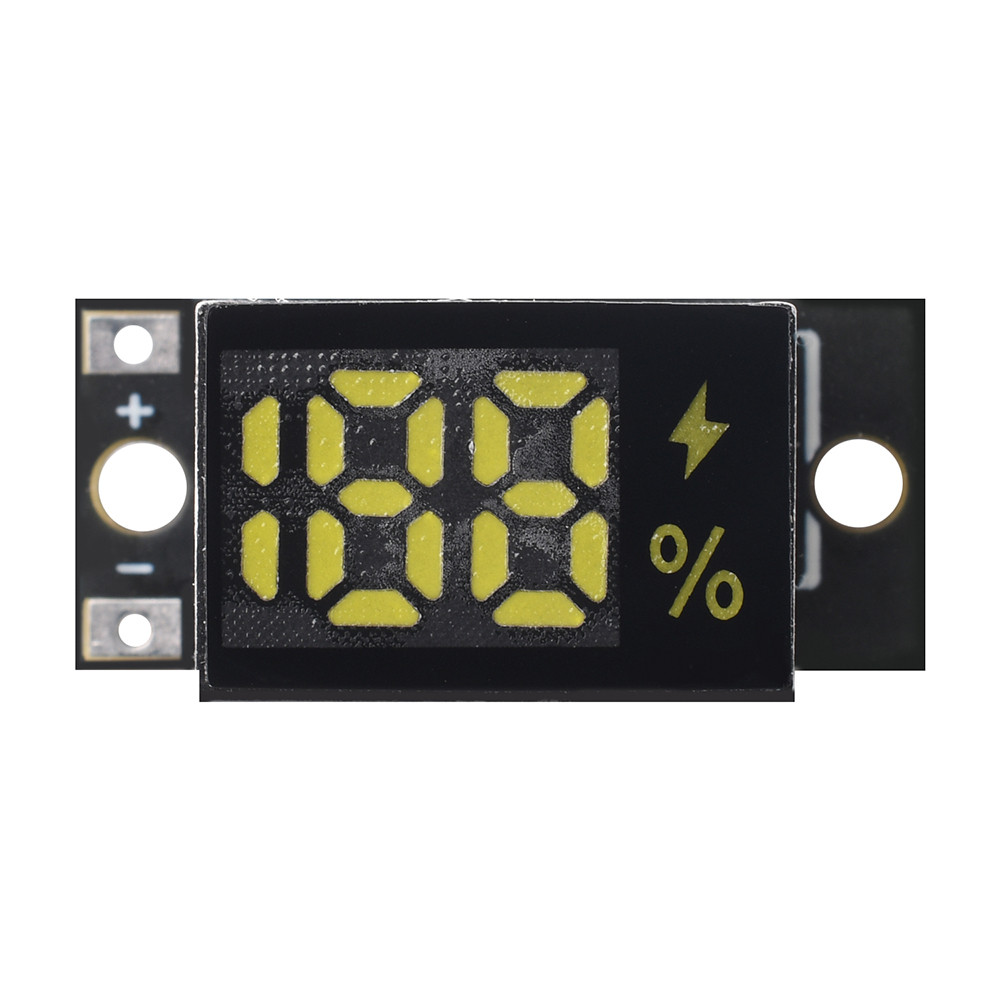

คุณสมบัติคุณสมบัติของฟีเจอร์ต่างๆ 1. ออกแบบมาโดยเฉพาะสำหรับแบตเตอรี่ LiFePO4 เข้ากันได้กับการกำหนดค่า 1S–4S 2. จอแสดงผลดิจิตอล Percentage สำหรับการมองเห็นระดับแบตเตอรี่ทันที 3. ขนาดโมดูลขนาดกะทัดรัดพิเศษเพื่อการรวมเข้ากับอุปกรณ์ขนาดกะทัดรัดได้อย่างง่ายดาย 4. การใช้งานพลังงานต่ำจะขยายเวลาสแตนด์บายของอุปกรณ์โดยรวม 5. ผลิตภัณฑ์สำหรับงานบ้าน ผลิตจากวัสดุคุณภาพสูงเพื่อความมั่นใจในความน่าเชื่อถือของผลิตภัณฑ์ พารามิเตอร์พารามิเตอร์พารามิเตอร์ ทนต่อแรงดันไฟฟ้าสูงสุด: 16V ± 10% ช่วงการวัดแรงดันไฟฟ้า: 3–12.8V ความจุแบตเตอรี่: ไม่ จำกัด การแสดงระดับแบตเตอรี่: 0% - 100% (เพิ่มขึ้น 10%) ความแม่นยำในการวัด: 100% ± 10% กระแสไฟฟ้าที่ใช้งานเฉลี่ย: ประมาณ. 7mA ± 10% ขนาดโมดูลของผลิตภัณฑ์: 18.1 มม. × 8 มม. × 6.1 มม. (ยาว × กว้าง ×สูง; การวัดด้วยตนเองอาจมีความคลาดเคลื่อนเล็กน้อย ขนาดผลิตภัณฑ์จริงเหนือกว่า) การควบคุมเอาต์พุต: ไม่มี การป้องกันขั้วย้อนกลับย้อนกลับ: ไม่มี (ขั้วบวกและขั้วลบจะต้องไม่ย้อนกลับ; การทำเช่นนั้นจะทำให้โมดูลเสียหาย) ภาพรวมผลิตภัณฑ์ของผลิตภัณฑ์ ผลิตภัณฑ์นี้เหมาะสำหรับการแสดงเปอร์เซ็นต์ของแบตเตอรี่ LiFePO4 1, 2, 3 หรือ 4 เซลล์ เนื่องจากลักษณะที่ต้องการของเส้นโค้งการคายประจุแบตเตอรี่ LiFePO4, จอแสดงผลจึงแสดงเพียง 10% ที่เพิ่มขึ้น (เช่น 0%–10%–20%) ในปัจจุบัน. 100%). เครื่องวัดแบตเตอรี่นี้มีให้เลือกสี่รุ่น ได้แก่ 1S, 2S, 3S และ 4S ซึ่งสอดคล้องกับ 1 เซลล์ (ขนาน 3.2V) 2 เซลล์ในซีรีส์ (6.4V) 3 เซลล์ในซีรีส์ (9.6V) และ 4 เซลล์ ซีรี่ส์ 12.8V (12.8V) ข้อควรระวัง: 1. เชื่อมต่อ VCC กับขั้วบวกของแบตเตอรี่และ GND เข้ากับขั้วลบของแบตเตอรี่ ฉลากจะถูกทำเครื่องหมายไว้ที่ด้านหน้าและด้านหลังของบอร์ด 2. ตรวจสอบให้แน่ใจว่าได้ถอดสายไฟออกก่อนเดินสายไฟ มิฉะนั้นการสัมผัสหมุดที่ด้านหลังของบอร์ดโดยไม่ได้ตั้งใจอาจทำให้เกิดไฟฟ้าลัดวงจรและโมดูลเสียหาย หลังจากบัดกรีแล้วให้ตรวจสอบว่าขั้วบวกและขั้วลบของแหล่งจ่ายไฟไม่สัมผัสแผ่นพินที่ด้านหลังของเครื่องวัดแบตเตอรี่ก่อนเปิดเครื่อง 3. ไม่มีการป้องกันขั้วย้อนกลับ การเชื่อมต่อขั้วบวกและขั้วลบไม่ถูกต้องจะทำให้โมดูลเสียหาย ขอแนะนำให้ตรวจสอบขั้วก่อนเชื่อมต่อสายไฟ แพคเกจรวม: โมดูลแสดงระดับแบตเตอรี่ของแบตเตอรี่ * 1
