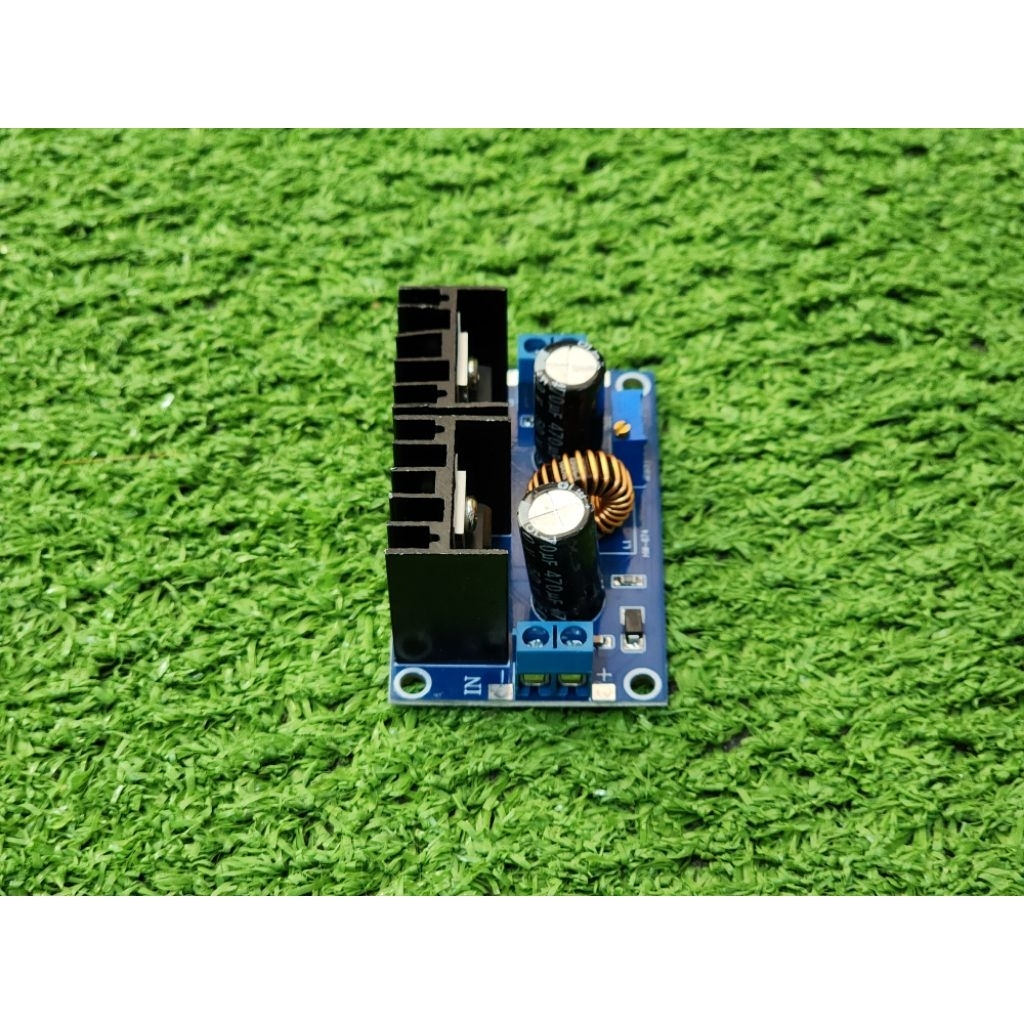

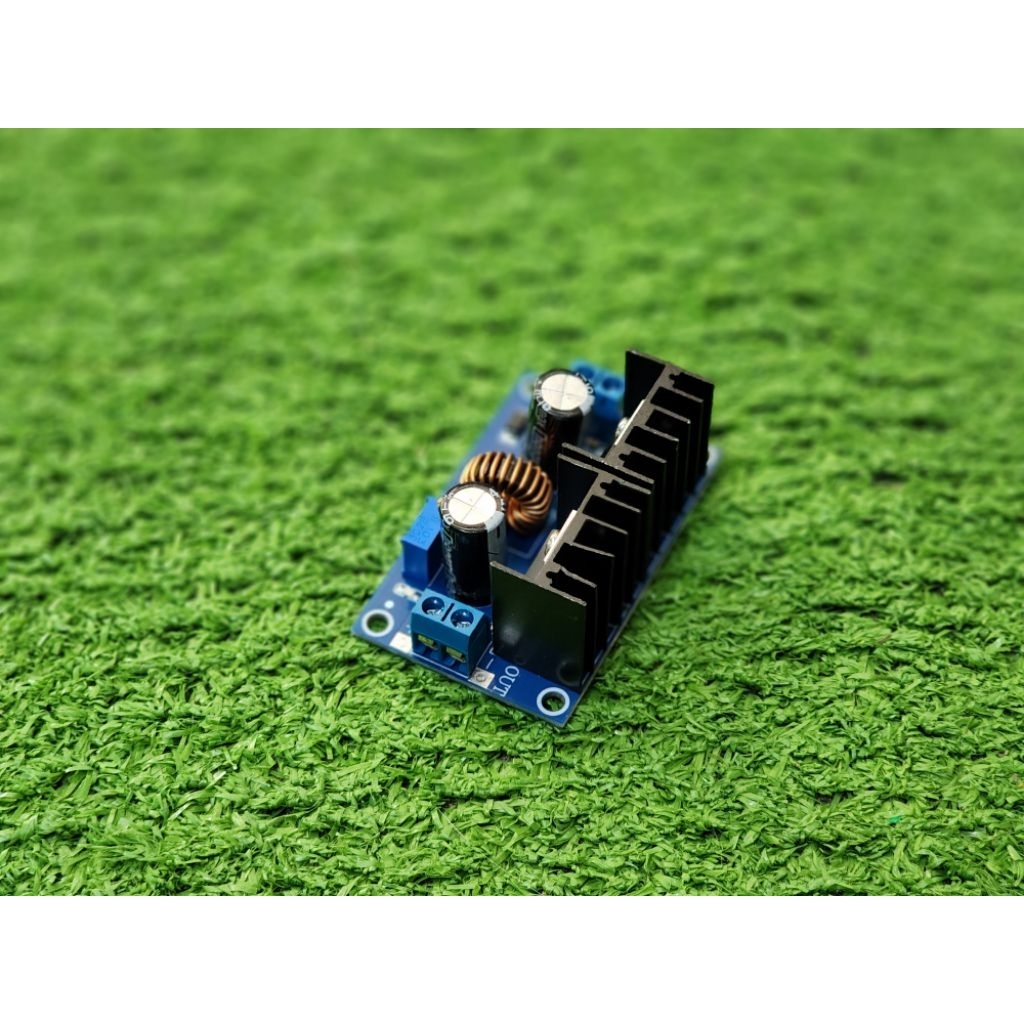

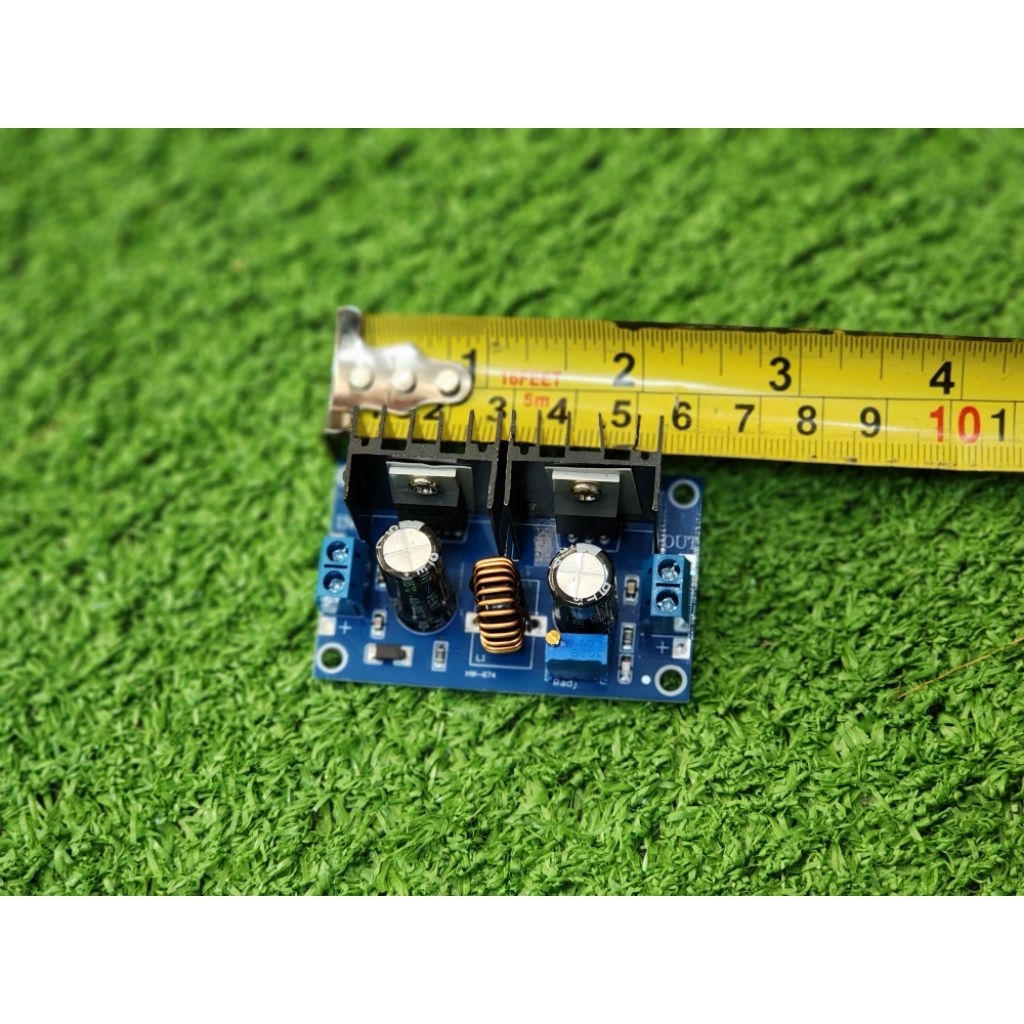

step down 8A. (XH-M401) สเต็ปดาว DC-DC Adjustable Buck Converter ตัวควบคุมแรงดันไฟฟ้า แบบปรับได้

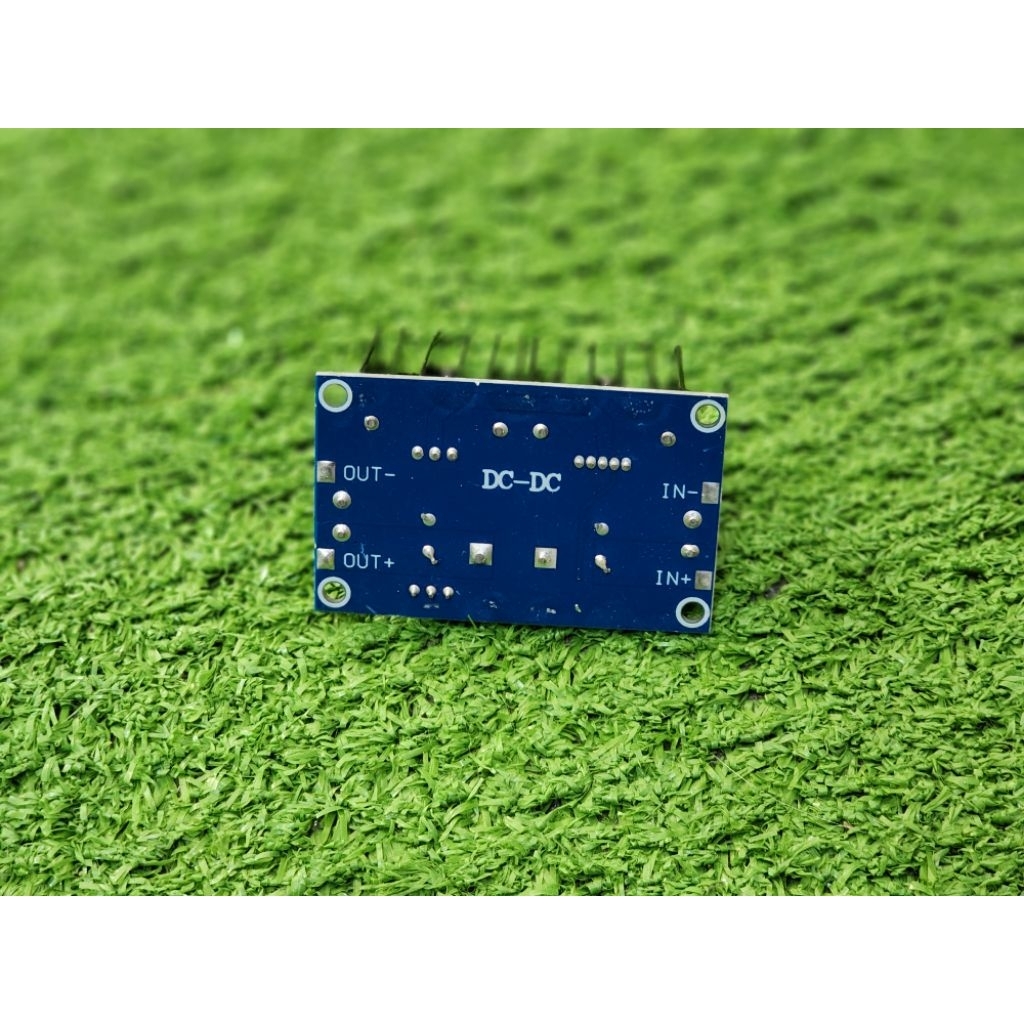

IN เป็นขาอินพุท และ out เป็นขาเอาท์พุท ต้องต่อขาบวกและขาลบตามที่ป้ายบนบอร์ดบอกนะคะ ห้ามต่อผิด!ต่อเสร็จแล้วหมุนตัวโมดูลเพื่อลดแรงดันได้โดยเอียงตัวไปทางซ้ายประมาณสิบวงก่อนนะคะ! รุ่น / ชื่อ ：HW-674 DC-DC โมดูลลดแรงดัน แรงดันเข้า ： 3.2V ~ 35V แรงดันออก ： 1.25V ~ 35V กระแสส่งออก : 8A (สูงสุด) ประสิทธิภาพการแปลง : 92% (สูงสุด) รบกวนเสียงเเรง ： <30mV ความถี่สวิตช์ ： 65KHz อุณหภูมิการทํางาน ： -45°C ~ +85°C คำแนะนำ : ขา IN+ คือขาอินพุทบวก ขา IN- คือขาอินพุทลบ！ ขา OUT+ คือขาเอาท์พุทบวก ขา OUT- คือขาเอาท์พุทลบ！ ขอให้ระวังอย่างยิ่งว่าขาอินพุทและขาเอาท์พุทต้องต่อให้ถูกต้องนะคะ หากต่อผิดอาจทำให้เสียหายได้! แรงดันเข้า : 3V ถึง 35V (แรงดันเข้าต้องสูงกว่าแรงดันที่ต้องการแปลงอย่างน้อย 1.5V และไม่สามารถขึ้นแรงดันได้) แรงดันออก : 1.5V ถึง 35V และสามารถปรับได้ต่อเนื่อง สูงสุดแรงดันส่งออกที่มีประสิทธิภาพสูงสุดคือ 8A คุณสมบัติ： ใช้คอนเดนเซอร์ของ SANYO ทั้งหมด แผ่นวงจรสายต่อที่หนา 36 <>u และคอยล์ไฟฟ้ากําลังมากที่มี Q ค่าสูง มีไฟ LED แสดงผลการออกแบบ (สำหรับผลิตภัณฑ์ที่มีกำลังขนาด 10W ขึ้นไป) เนื่องจากเป็นโมดูลลดแรงดัน สำหรับการรักษาความเสถียรของการออกแบบ โปรดรักษาความต่างแรงดันขั้นต่ำ 1.5V วิธีการเชื่อมต่อ 1.การเชื่อมต่อด้วยการเชื่อมต่อแบบเชื่อมต่ออัด โดยเชื่อมต่อสายไฟโดยตรงกับพอร์ตขาเข้า (ขาออก) ของโมดูล 2.การเชื่อมต่อด้วยการเชื่อมต่อแบบเชื่อมต่อผ่านพิน สามารถเสียบสายโยงได้เข้ากับพินหรือเสียบลงบนบอร์ดโดยตรงหลังจากเพิ่มพิน และทำการเชื่อมต่อด้วยการเชื่อมต่ออัดเข้ากับ PCB ==================================================== จุดเด่นของโมดูล: 1.ราคาที่เข้าถึงง่าย การออกแบบที่เป็นมิตรต่อผู้ใช้ มีความคุ้มค่าสูง! 2.แผงวัดแรงดันบนบอร์ด สามารถปรับแต่งความแม่นยำของแผงวัดแรงดันเอง ไม่มีปัญหาวัดแรงดันผิดพลาด! ● มีตัวยึดสายไฟทำให้ใช้งานได้อย่างสะดวก โดยไม่ต้องใช้อุปกรณ์เชื่อมต่อเพิ่มเติม และยังสามารถใช้งานและต่อสายไฟได้อย่างสะดวกด้วย ● แรงดันเข้า 4.0 ถึง 40 โวลต์ (ต้องมีแรงดันเข้าสูงกว่าแรงดันออกอย่างน้อย 1.5 โวลต์) ● ช่วงแรงดันออกที่สามารถปรับได้ 1.25 ถึง 37 โวลต์ (ต้องมีแรงดันเข้าสูงกว่าแรงดันออกอย่างน้อย 1.5 โวลต์) ● กระแสออก 8A แต่แนะนำให้ใช้งานในช่วง 6.0A หรือต่ำกว่า ถ้าต้องการใช้กระแสมากกว่านั้นจำเป็นต้องเพิ่มการระบายความร้อน ● มีประสิทธิภาพในการแปลงแรงดันสูง โดยมีประสิทธิภาพเฉลี่ยที่ 88% (ประสิทธิภาพขึ้นอยู่กับแรงดันเข้า-ออก กระแส และความต่างของแรงดัน) ● มีการป้องกันการเชื่อมต่อแบบกลับหรือการเชื่อมต่อผิดทิศทางที่ไม่ทำให้เสียหลอดไฟ ● มีการป้องกันการเกินอุณหภูมิและการสั้นวงจร ขอบเขตการใช้งาน: โมดูลนี้สามารถนำมาใช้ในงานลดแรงดันเมื่อแรงดันนำเข้าสูงกว่าแรงดันส่งออกได้ เช่น แบตเตอรี่, แหล่งจ่ายไฟฟ้าแบบแปลงแรงดัน, แหล่งจ่ายไฟฟ้าแบบรั่วไหลได้, แหล่งจ่ายไฟฟ้าแบบปรับแรงดันได้, แหล่งจ่ายไฟฟ้า 24 โวลต์สำหรับเครื่องคอมพิวเตอร์ในรถยนต์, อุตสาหกรรมการลดแรงดัน, และการแปลงแรงดันจาก 12V เป็น 3.3V, 12V เป็น 5V, 24V เป็น 5V, 24V เป็น 12V, และ 36V เป็น 24V เป็นต้น
