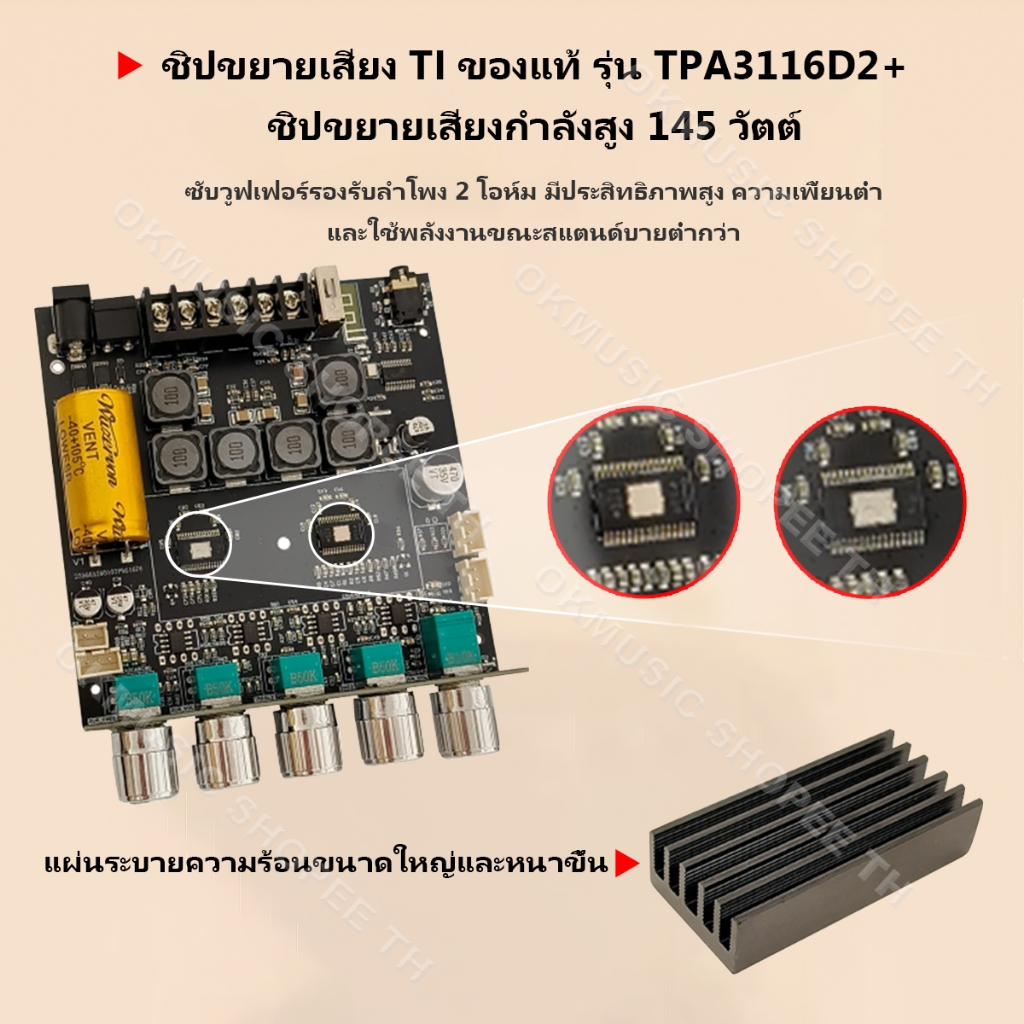

ZK TB21 PRO บอร์ดขยายเสียง TPA3116 Bluetooth 2.1 แชนแนล 50W+50W+145W รองรับซับวูฟเฟอร์ 2Ω USB Lossless 12-24V

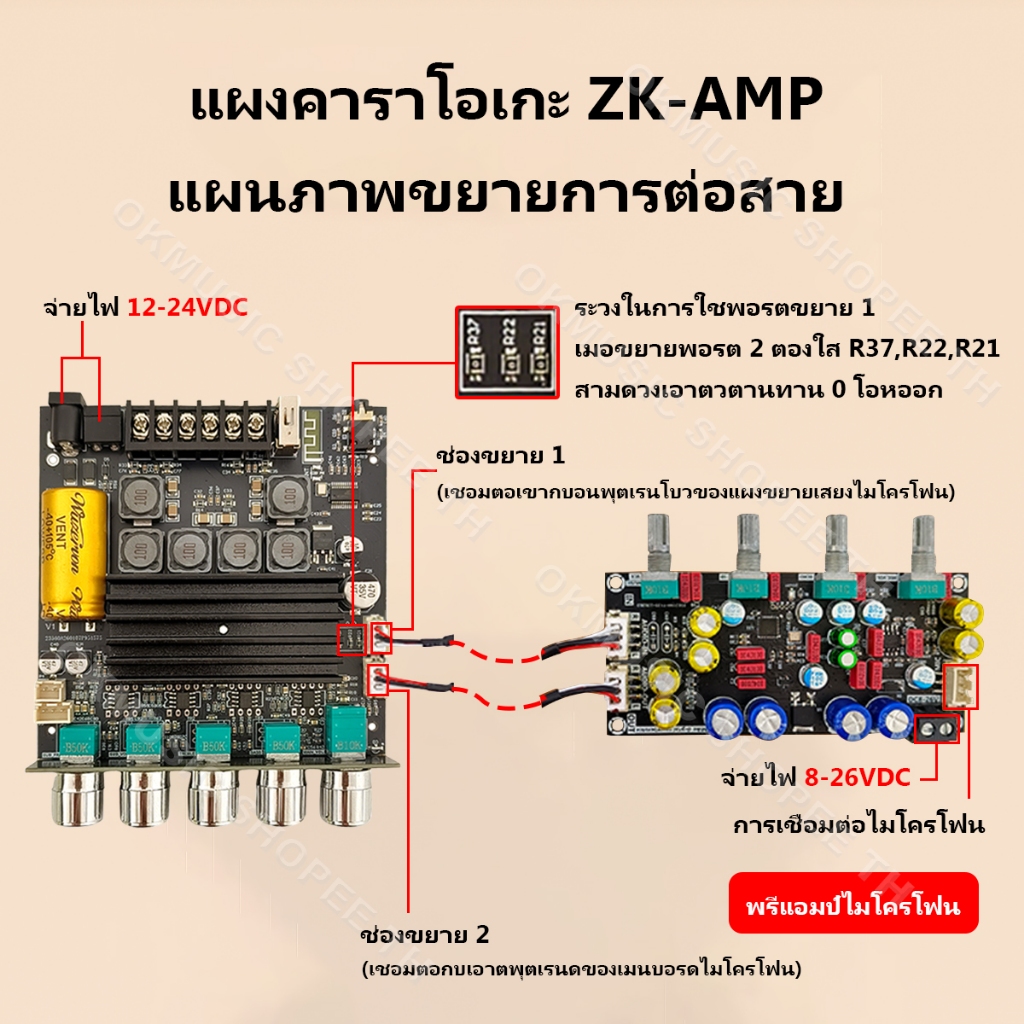

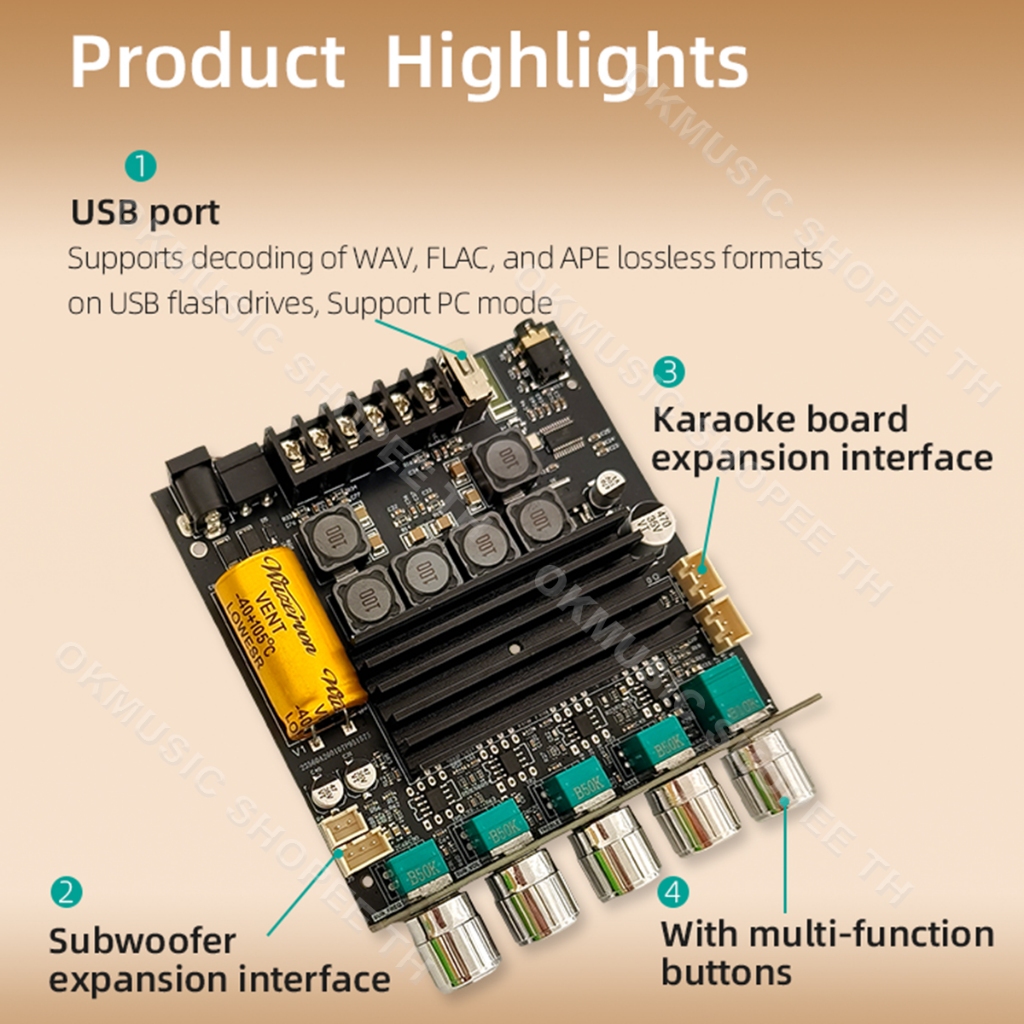

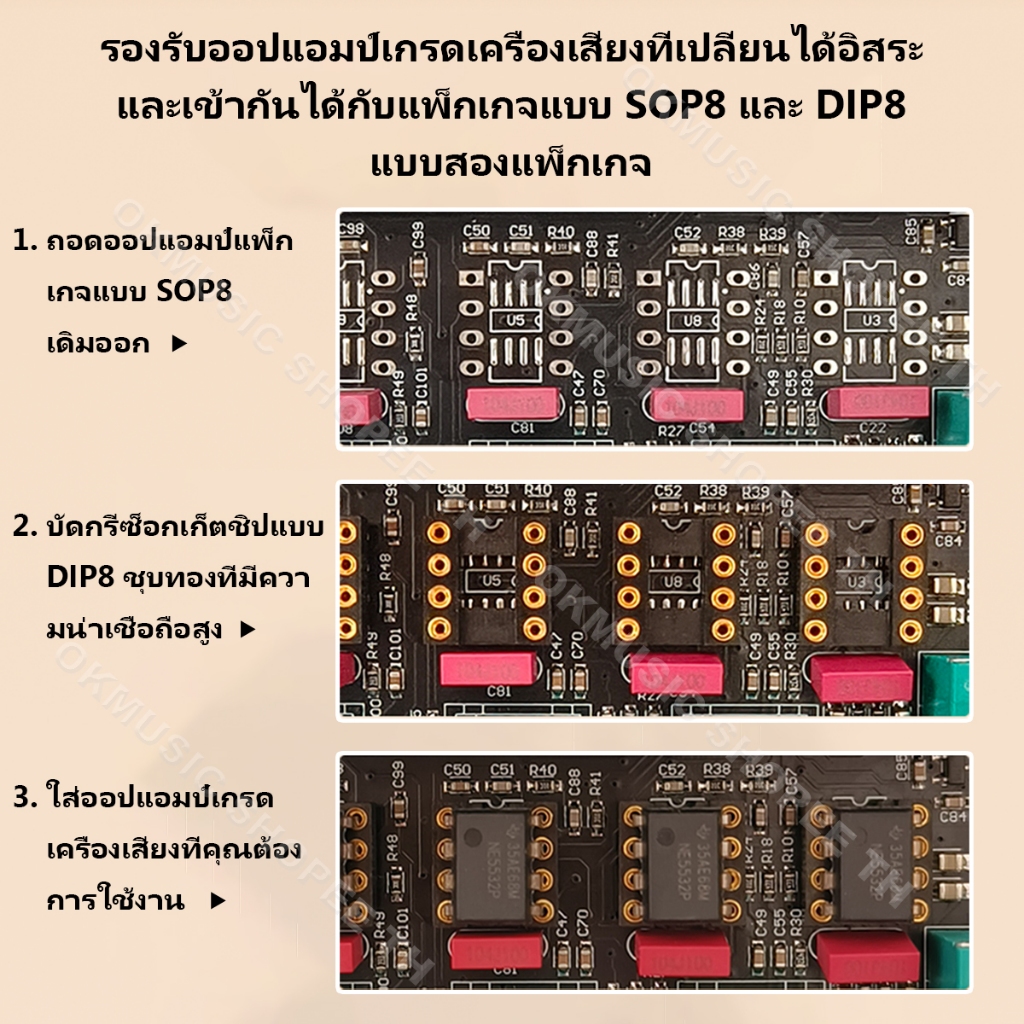

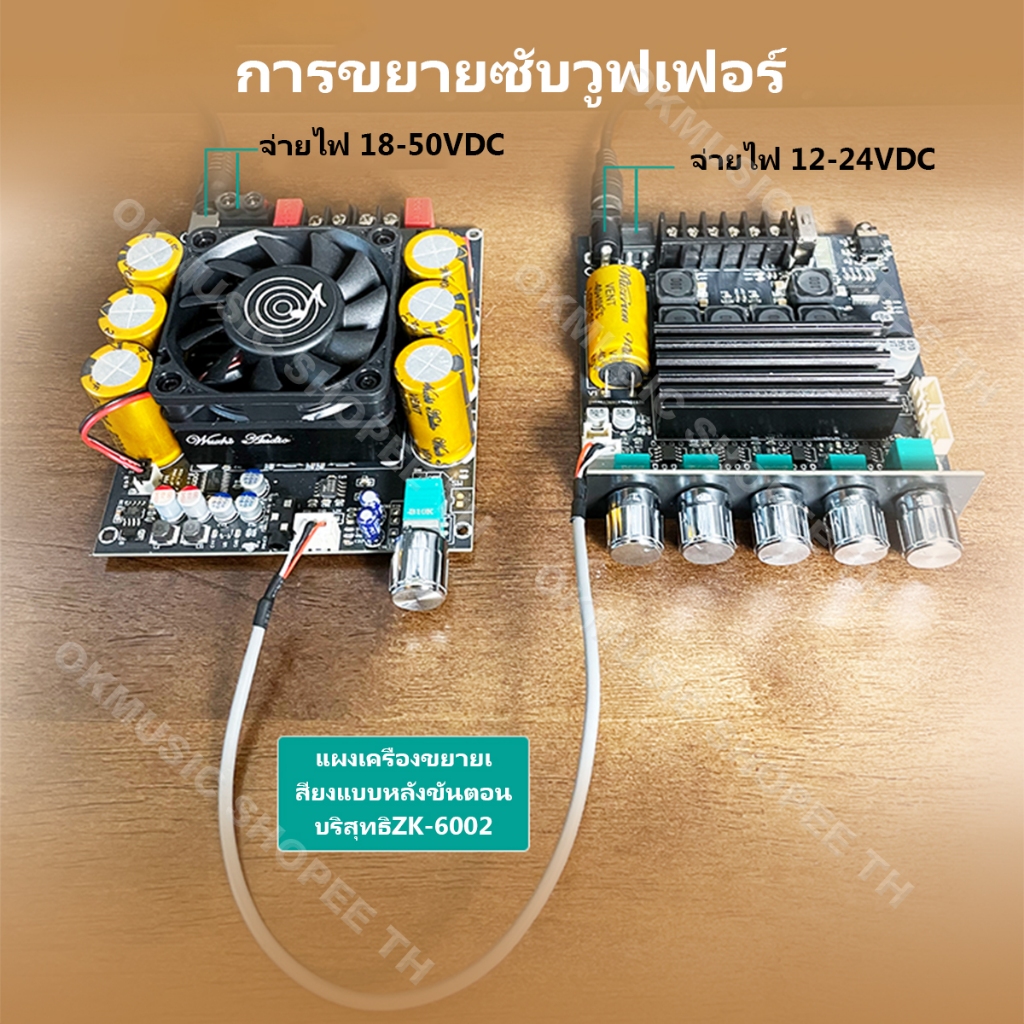

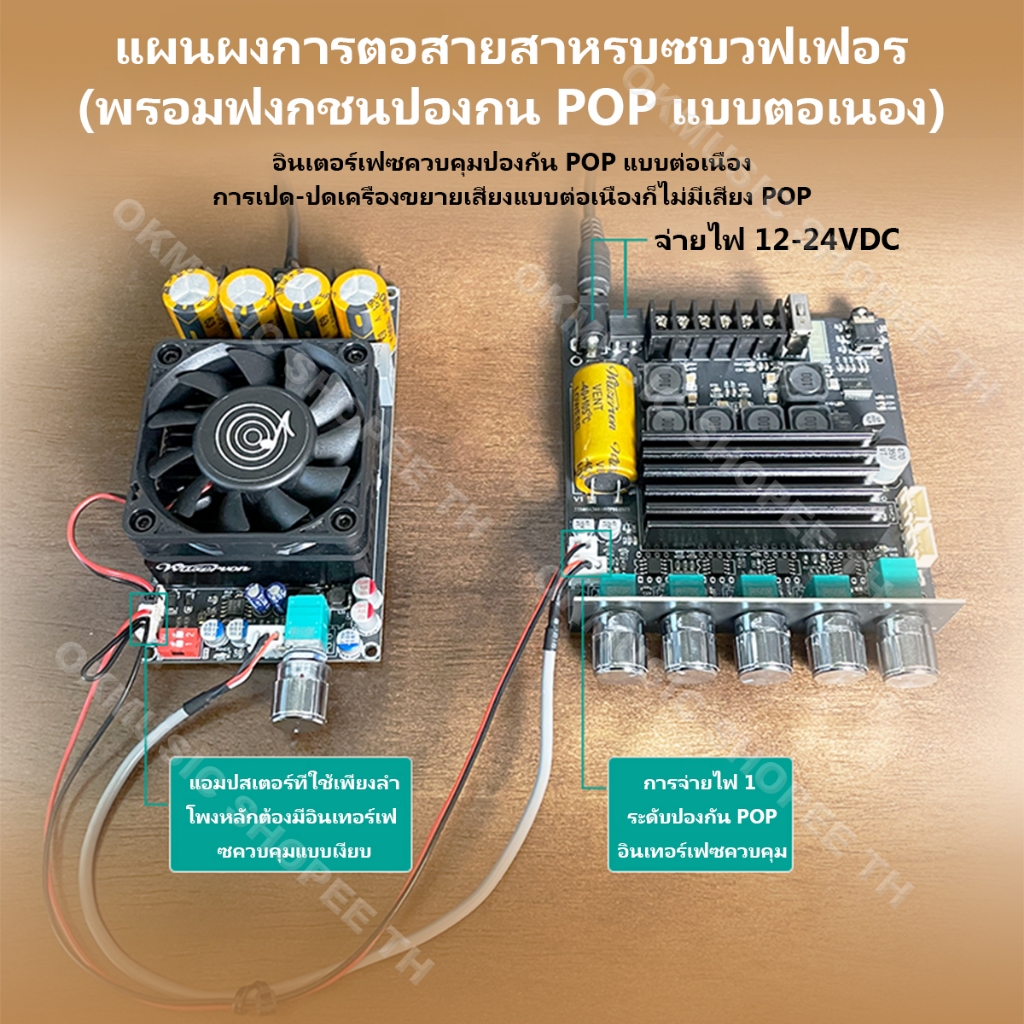

🔥 ZK-TB21 PRO บอร์ดขยายเสียง Bluetooth แบบ 2.1 แชนแนล 50W + 50W + 145W รุ่นเพิ่มพลังซับวูฟเฟอร์ รองรับ USB Lossless | เปลี่ยน Op-Amp ได้ | รองรับบอร์ดคาราโอเกะ | ระบบ Anti-POP แบบ Cascade --- 1. ภาพรวมสินค้า ZK-TB21 PRO คือบอร์ดขยายเสียง Bluetooth แบบ 2.1 แชนแนล ประสิทธิภาพสูง ออกแบบสำหรับงาน DIY ระบบเสียง และชุด HiFi ขนาดกะทัดรัด กำลังขับ: * ช่องซ้าย ≤50W * ช่องขวา ≤50W * ซับวูฟเฟอร์ ≤145W ออกแบบเพิ่มกำลังย่านความถี่ต่ำ รองรับซับวูฟเฟอร์ 2Ω ให้เบสแน่น ลึก และทรงพลังมากขึ้น เหมาะสำหรับ: * งานประกอบลำโพง DIY * ชุดเครื่องเสียงตั้งโต๊ะ * อัปเกรดซับวูฟเฟอร์ * ระบบคาราโอเกะ * โปรเจกต์เครื่องเสียงภายในบ้าน * ระบบโฮมเธียเตอร์ขนาดเล็ก --- 2. ข้อมูลทางเทคนิค ▶ โครงสร้างแชนแนล 2.1 แชนแนล ซ้าย + ขวา + ซับวูฟเฟอร์แยกอิสระ --- ▶ กำลังขับสูงสุด * ซ้าย ≤50W * ขวา ≤50W * ซับวูฟเฟอร์ ≤145W กำลังขับจริงขึ้นอยู่กับ: * แรงดันไฟเลี้ยง * กระแสไฟ * ค่าความต้านทานลำโพง แรงดันสูงขึ้น → กำลังขับสูงขึ้น ความต้านทานต่ำลง → กำลังขับสูงขึ้น --- ▶ ลำโพงที่แนะนำ ช่องซ้าย/ขวา: * 20–50W * 4–8Ω ซับวูฟเฟอร์: * 50–150W * 2–8Ω --- 3. ข้อกำหนดด้านพลังงาน (สำคัญมาก) ช่วงแรงดันไฟทำงาน: 12–24V DC แนะนำใช้งาน: 24V 8A ขึ้นไป (อะแดปเตอร์ DC คุณภาพสูง) ห้าม: ❌ ใช้ไฟ AC ❌ ใช้แบตเตอรี่ 24V (แรงดันตอนชาร์จเต็มจะเกินกำหนด) ❌ ใช้อะแดปเตอร์คุณภาพต่ำ หากใช้โมดูลเพิ่มแรงดัน DC/DC: ควรตั้งค่าไว้ที่ 80% ของแรงดันสูงสุด เพื่อลดความเสี่ยงจากแรงดันกระชาก ⚠ กำลังไฟของอะแดปเตอร์ต้องมากกว่ากำลังใช้งานจริงของบอร์ด --- 4. โหมดอินพุต รองรับ 4 รูปแบบ: 1. Bluetooth (ลำดับความสำคัญสูงสุด) 2. AUX 3. PC USB 4. เล่นผ่านแฟลชไดรฟ์ USB รองรับไฟล์ Lossless: * WAV * FLAC * APE ระยะ Bluetooth: ประมาณ 15 เมตร (พื้นที่โล่ง) เมื่อใช้ AUX ต้องตัดการเชื่อมต่อ Bluetooth --- # 5. ระบบควบคุม ปรับได้จากแผงหน้า: * วอลลุ่มหลัก (พร้อมปุ่มมัลติฟังก์ชัน) * ปรับเสียงแหลม ซ้าย/ขวา * ปรับเสียงทุ้ม ซ้าย/ขวา * ปรับระดับเสียงซับวูฟเฟอร์ * ปรับความถี่ซับวูฟเฟอร์ ปุ่มมัลติฟังก์ชัน: * กดครั้งเดียว: หยุด/เล่น * กดสองครั้ง: เพลงถัดไป * กดสามครั้ง: เพลงก่อนหน้า * กดค้าง: เปิด/ปิดเครื่อง ⚠ ช่องวอลลุ่มหลักด้านขวาสุด ต้องใช้โพเทนชิโอมิเตอร์ 10K แบบมีปุ่มกด ตำแหน่งอื่นใช้ 50K มาตรฐานได้ --- 6. ความสามารถในการขยาย ① รองรับบอร์ดคาราโอเกะ (ZK-AMP) สามารถเชื่อมต่อบอร์ดไมค์พร้อมรีเวิร์บ * พอร์ต 1: อินพุตเข้า * พอร์ต 2: เอาต์พุตออก เมื่อใช้ทั้งสองพอร์ต ต้องถอดตัวต้านทาน 0Ω หมายเลข: R37, R22, R21 --- ② รองรับขยายภาคขยายซับวูฟเฟอร์เพิ่มเติม สามารถต่อภาคขยายหลัง (เช่น ZK-6002) ไฟเลี้ยง: * บอร์ดหลัก: 12–24VDC * ภาคขยายหลัง: 18–50VDC --- ③ ระบบ Anti-POP แบบ Cascade มีพอร์ตควบคุมป้องกันเสียง POP ขณะเปิด/ปิดเครื่อง ข้อดี: * ไม่มีเสียงระเบิดลำโพง * ปกป้องดอกลำโพง * ระบบเสถียรมากขึ้น หมายเหตุ: ภาคขยายหลังต้องมีระบบ Mute Control --- 7. รองรับการอัปเกรด Op-Amp (สาย Audiophile) รองรับ: * SOP8 เดิม * ดัดแปลงเป็น DIP8 ขั้นตอน: 1. ถอด Op-Amp เดิม 2. บัดกรีซ็อกเก็ต DIP8 3. ใส่ Op-Amp ที่ต้องการ สามารถปรับคาแรกเตอร์เสียงได้ เช่น: * ความคมชัด * เวทีเสียง * ความอบอุ่นของเสียงร้อง * เนื้อเสียงเบส --- 8. ระบบป้องกันความเสียหาย มีระบบป้องกันครบ: * แรงดันต่ำเกิน * ความร้อนสูงเกิน * กระแสเกิน * ลัดวงจร * ต่อไฟกลับขั้ว เพิ่มความปลอดภัยในการใช้งาน --- 9. รุ่นสินค้าและขนาด มีให้เลือก 2 แบบ: --- ▶ รุ่น Integrated (มีเคส) ขนาด: 119 × 100 × 25 มม. น้ำหนักสุทธิ: 234.5 กรัม รวมแพ็คเกจ: 269.6 กรัม เหมาะสำหรับติดตั้งลงตู้ลำโพงโดยตรง --- ▶ รุ่น External Wiring (แบบสายยาว) ขนาดบอร์ด: 101 × 100 × 18.2 มม. ความยาวสายโพเทนชิโอมิเตอร์: ประมาณ 35 ซม. น้ำหนักสุทธิ: 193 กรัม รวมแพ็คเกจ: 240.9 กรัม เหมาะสำหรับงาน DIY แผงหน้าแยก --- 10. คำแนะนำในการติดตั้ง * ใช้สายไฟสั้นและเส้นใหญ่ * สายซับวูฟเฟอร์ควร ≥1.5 ตร.มม. * มีช่องระบายอากาศ * หลีกเลี่ยงพื้นที่อุณหภูมิสูง * ใช้อะแดปเตอร์ DC คุณภาพสูง --- 11. จุดเด่นสำคัญ ✔ ระบบ 2.1 แยกอิสระแท้ ✔ ซับวูฟเฟอร์ 145W ✔ รองรับ 2Ω ✔ เล่นไฟล์ Lossless ✔ เปลี่ยน Op-Amp ได้ ✔ รองรับบอร์ดคาราโอเกะ ✔ รองรับขยายภาคหลัง ✔ ระบบ Anti-POP ✔ ระบบป้องกันครบถ้วน
