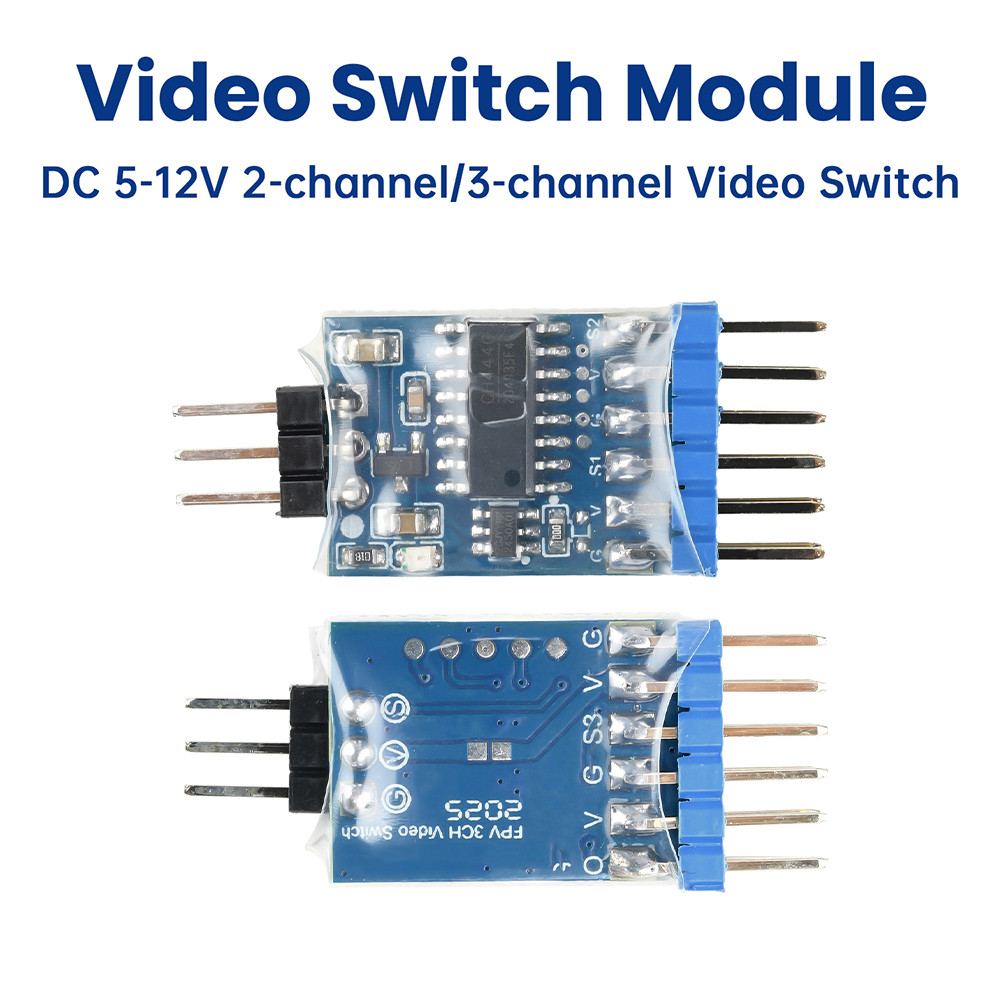

DIYMORE DC 5-12V 2 /3 CH Video Switcher โมดูลสวิตช์วิดีโอสําหรับกล้อง Fpv Crossover

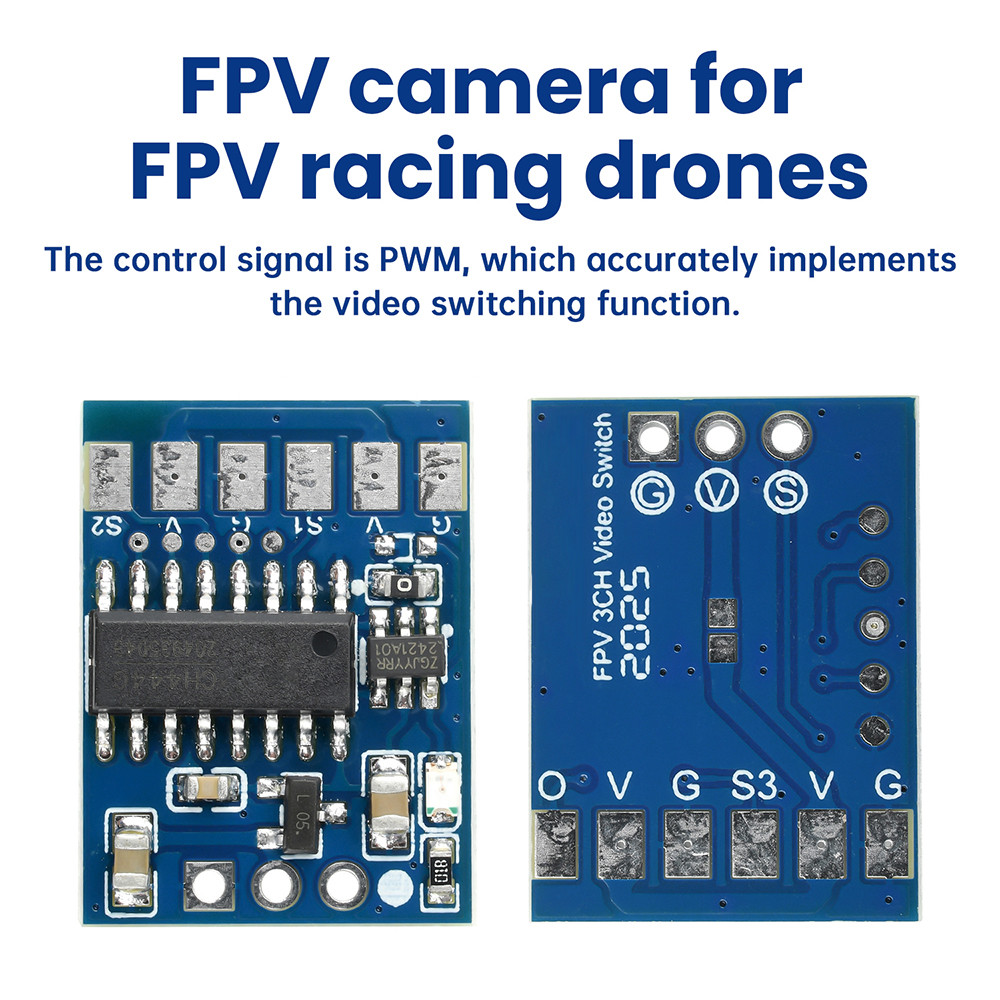

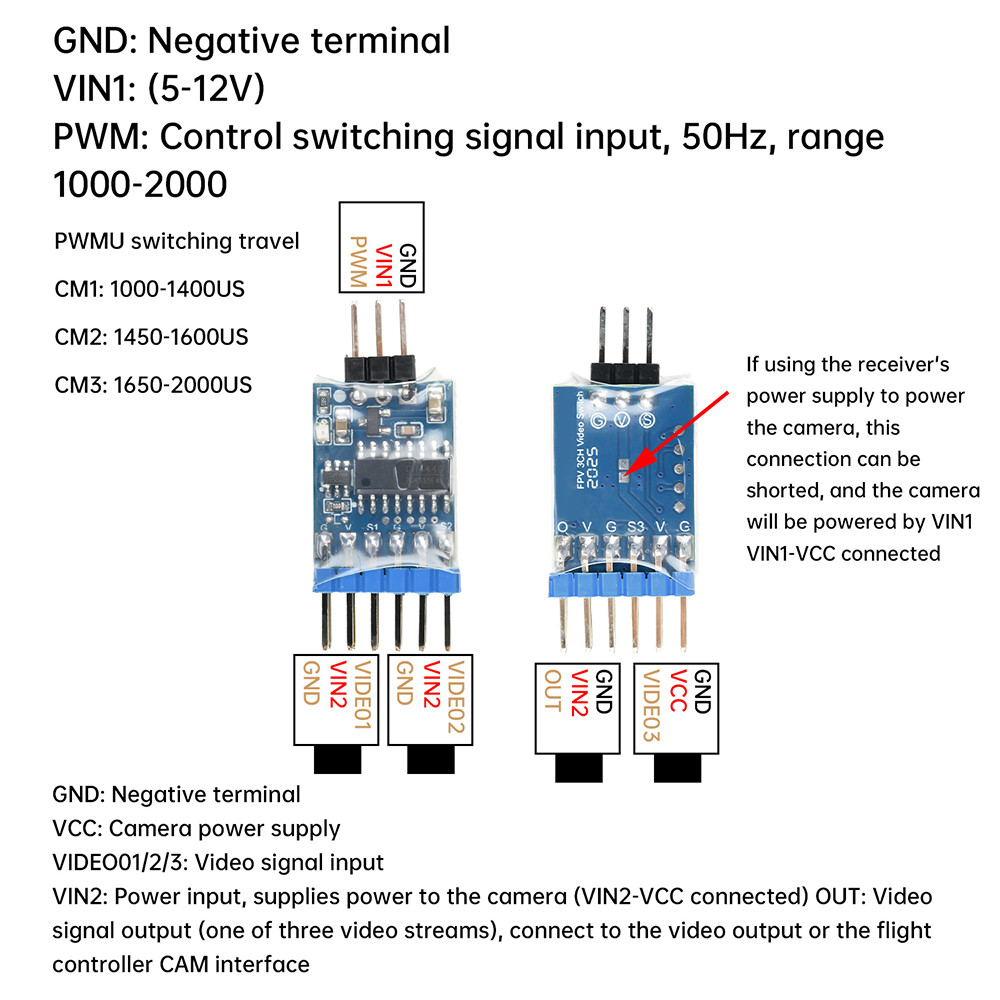

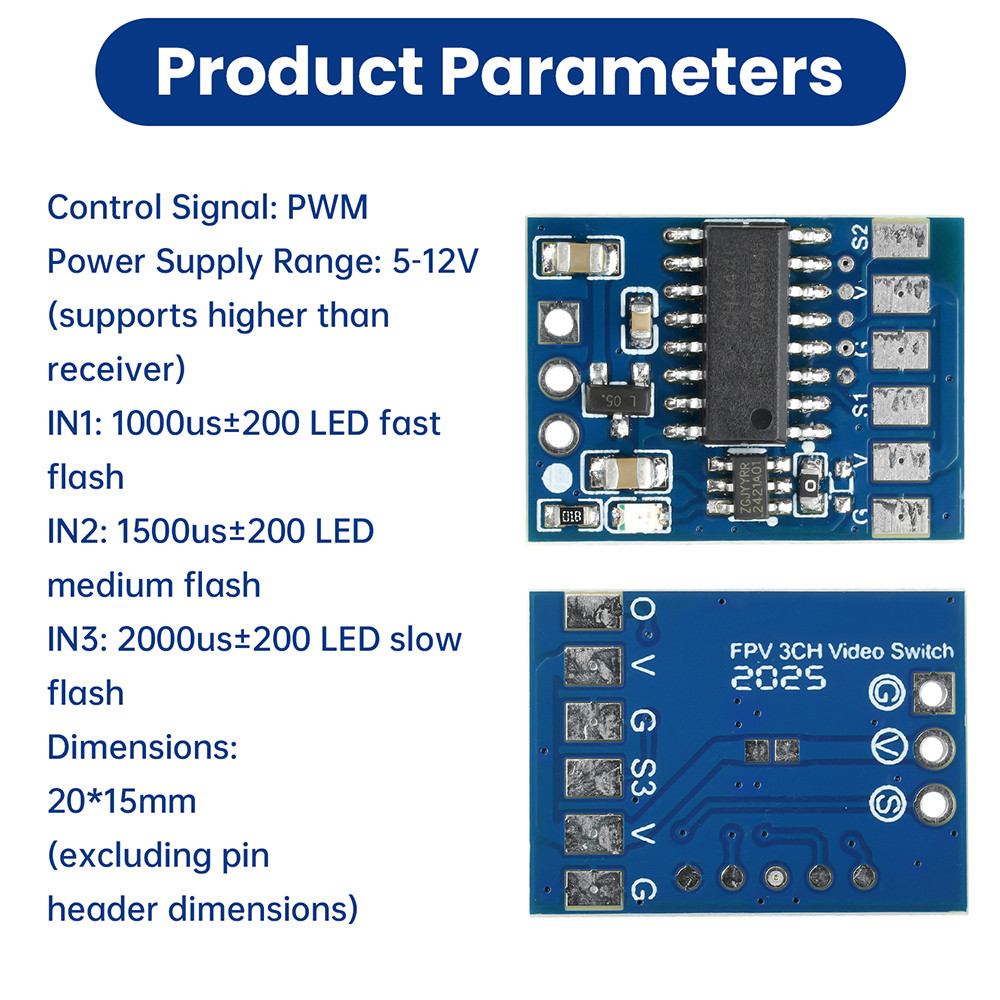

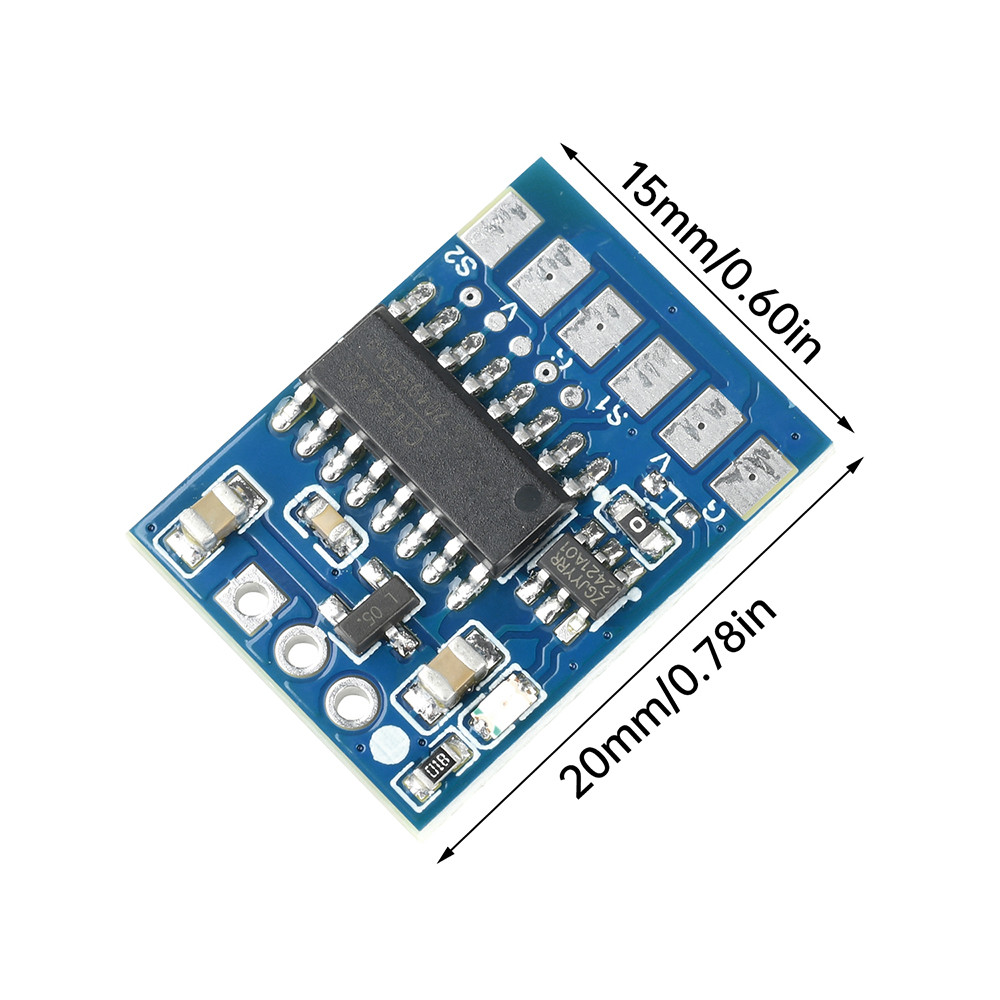

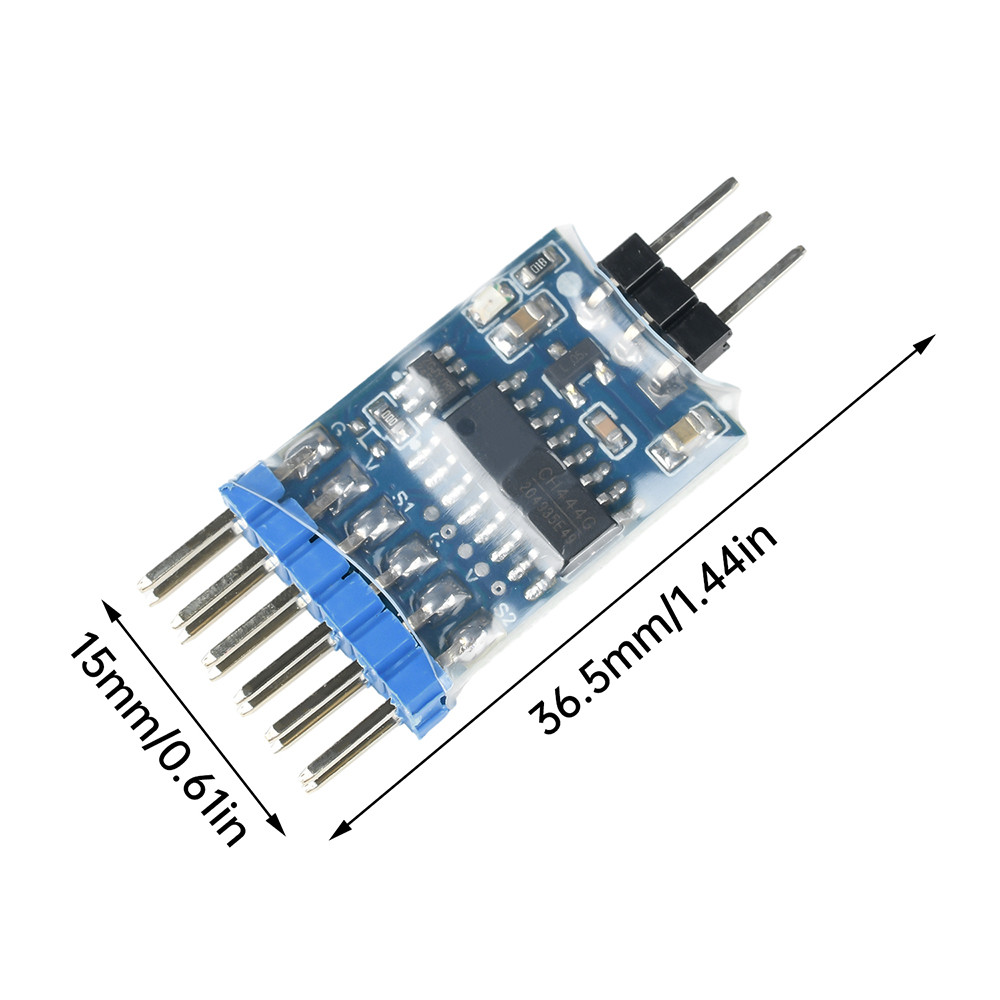

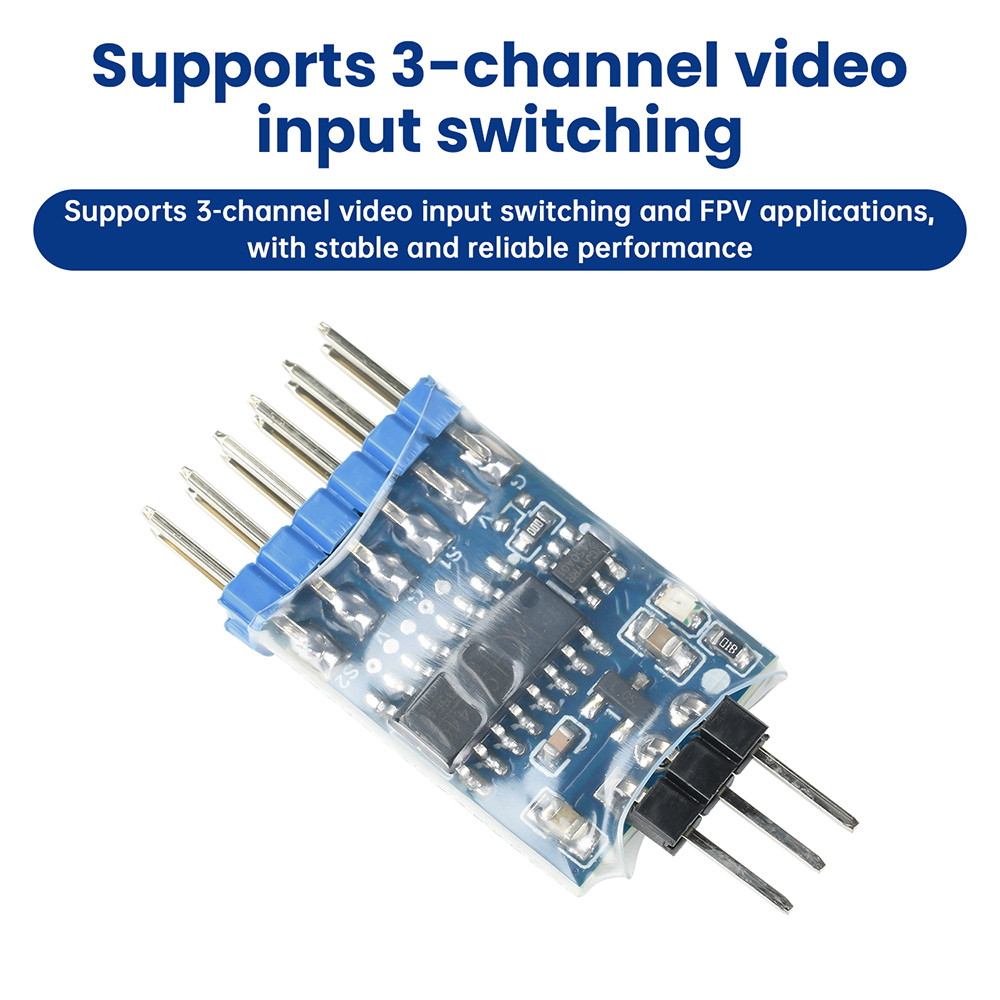

คุณสมบัติ: 1. รองรับแรงดันไฟฟ้ากว้าง DC 5-12V เหมาะสำหรับสภาพแวดล้อมด้านพลังงานต่างๆ 2. รองรับการสลับระหว่างอินพุตวิดีโอ 2/3 รองรับแอปพลิเคชัน FPV และมีประสิทธิภาพที่เสถียรและเชื่อถือได้ 3. สัญญาณควบคุมคือ PWM เพื่อให้บรรลุฟังก์ชันการสลับวิดีโอได้อย่างแม่นยำ 4. ขนาดกะทัดรัดติดตั้งและรวมได้ง่าย 5. การพิมพ์หน้าจอเป็นไปอย่างง่ายดายชัดเจนและใช้งานง่าย พารามิเตอร์: สัญญาณควบคุม: PWM ช่วงแหล่งจ่ายไฟ: 5-12V (รองรับสูงกว่าตัวรับสัญญาณ) แฟลช LED IN1: 1000us ± 200 LED แฟลช IN1: 1000us ± 200 IN2: 1500us ± 200 LED กระพริบ IN2: 1500us ± 200 LED IN3: 2000us ± 200 LED กระพริบช้า ขนาด: 20 * 15 มม. (ไม่รวมขนาดเข็ม) คำอธิบายพิน: GND ของ GND: ขั้วลบ VIN1: แหล่งจ่ายไฟโมดูล (5-12V) PWM ของ PWM: ควบคุมอินพุตสัญญาณการสลับช่วง 50Hz 1000-2000 จังหวะการสลับ PWM CM1: 1000-1400US CM2: 1450-1600US ซม. 3: 1650-2000US GND ของ GND: ขั้วลบ VCC ของกล้อง: แหล่งจ่ายไฟของกล้อง VIDEO1 / 2/3: อินพุตสัญญาณวิดีโอ VIN2: กำลังไฟฟ้าเข้าจ่ายไฟให้กับกล้อง การนำ VIN2-VCC แบบ VIN2-VCC OUT: เอาต์พุตสัญญาณวิดีโอ (หนึ่งในสามช่องสำหรับการส่งภาพ) เชื่อมต่อกับอินเทอร์เฟซ CAM ควบคุมวิดีโอหรือเที่ยวบิน แพคเกจประกอบด้วย: โมดูล 1X โมดูล 1X
