จอโน้ตบุ๊ค 15.6 Slim 30 Pin IPS FHD ไม่มีหู สำหรับ ASUS FX505 (60Hz), Nitro 5 AN515-54, Legion Y530 ทดแทน NV156FHM-N22

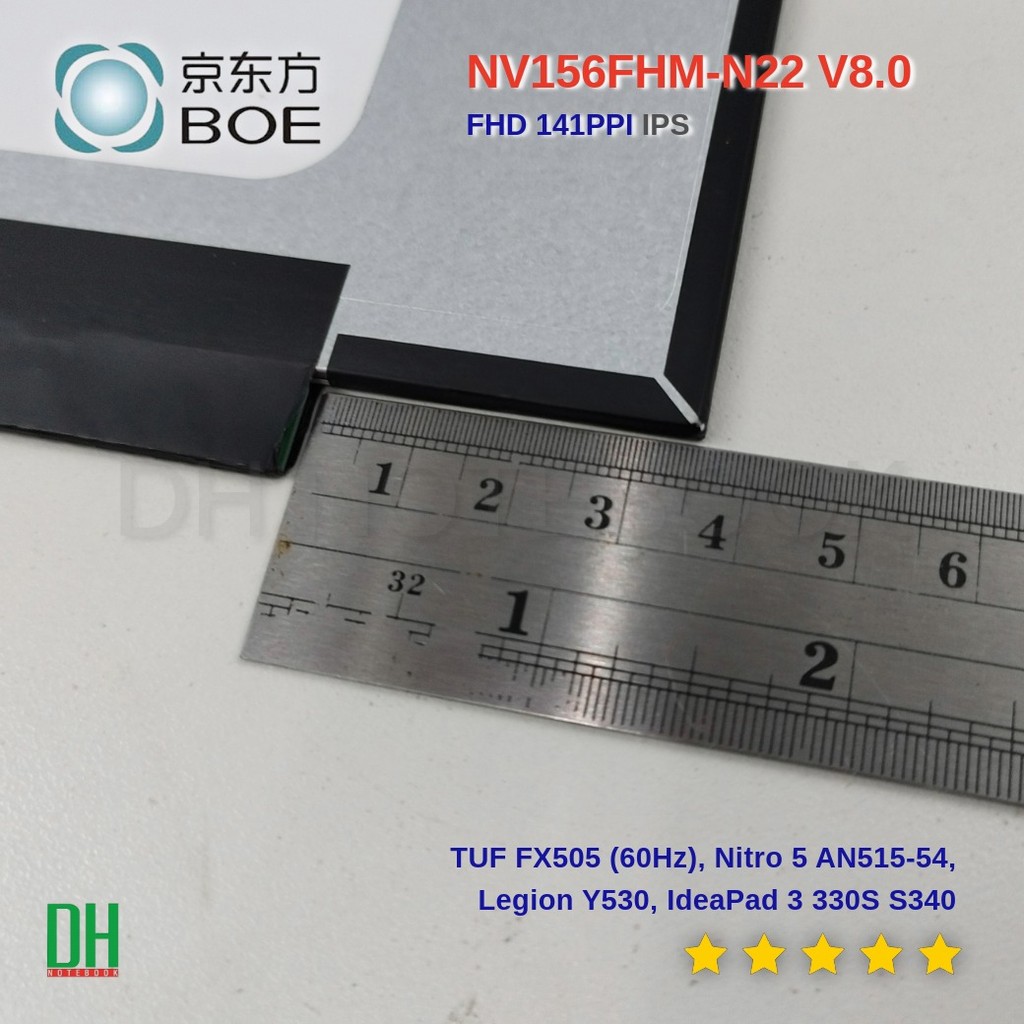

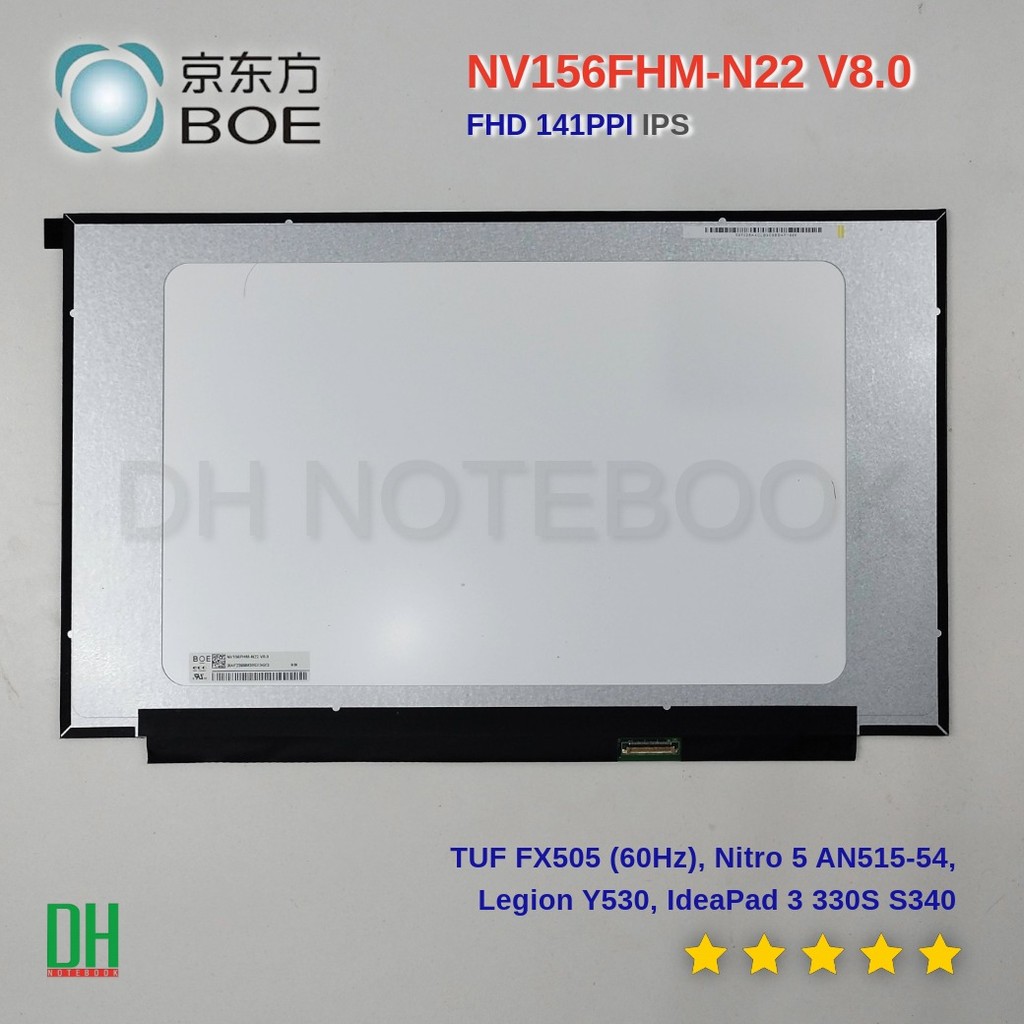

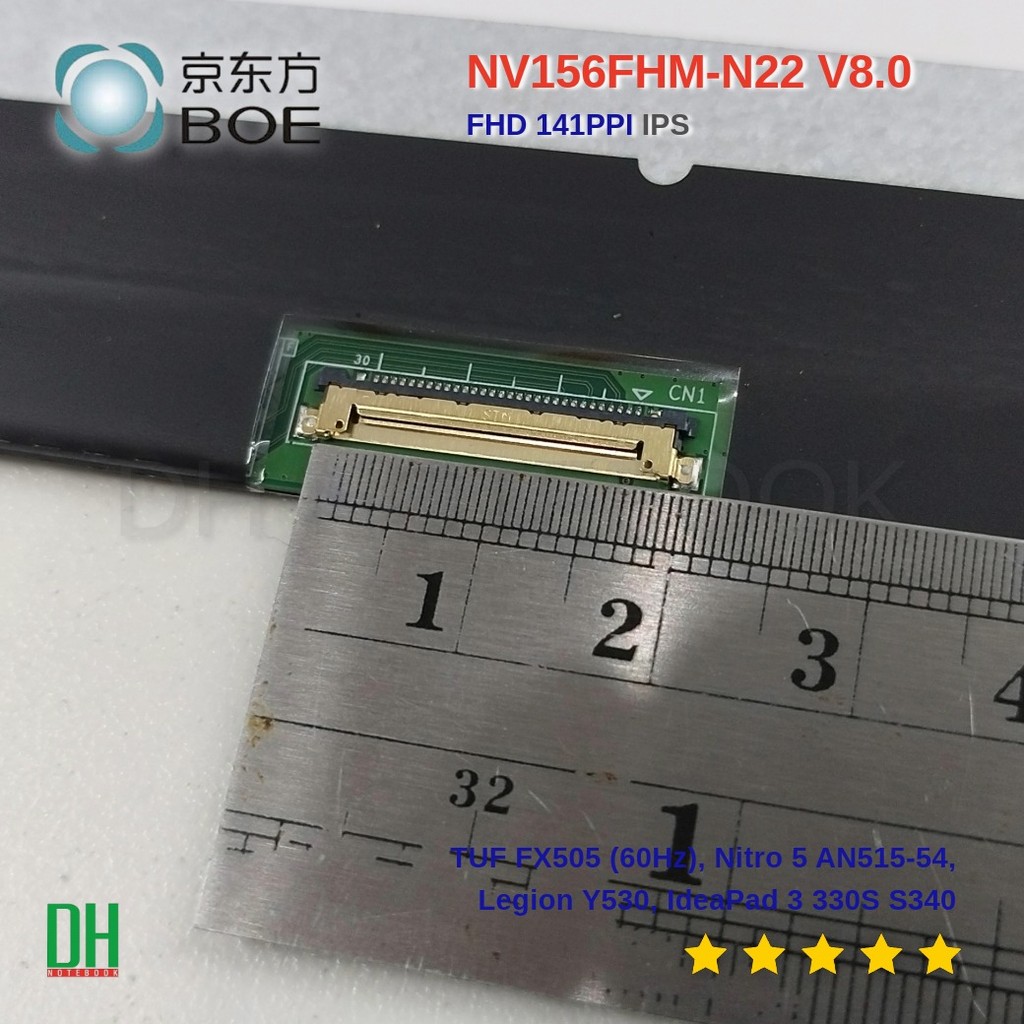

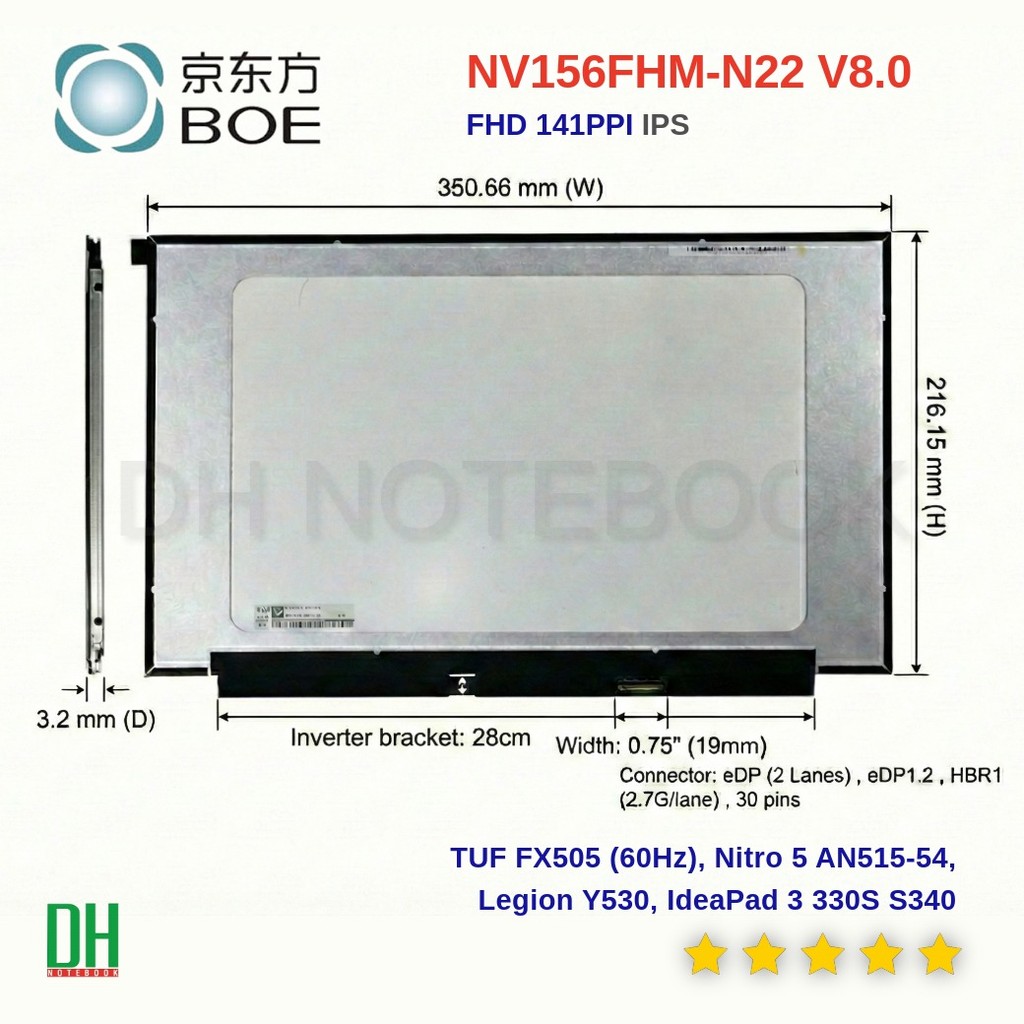

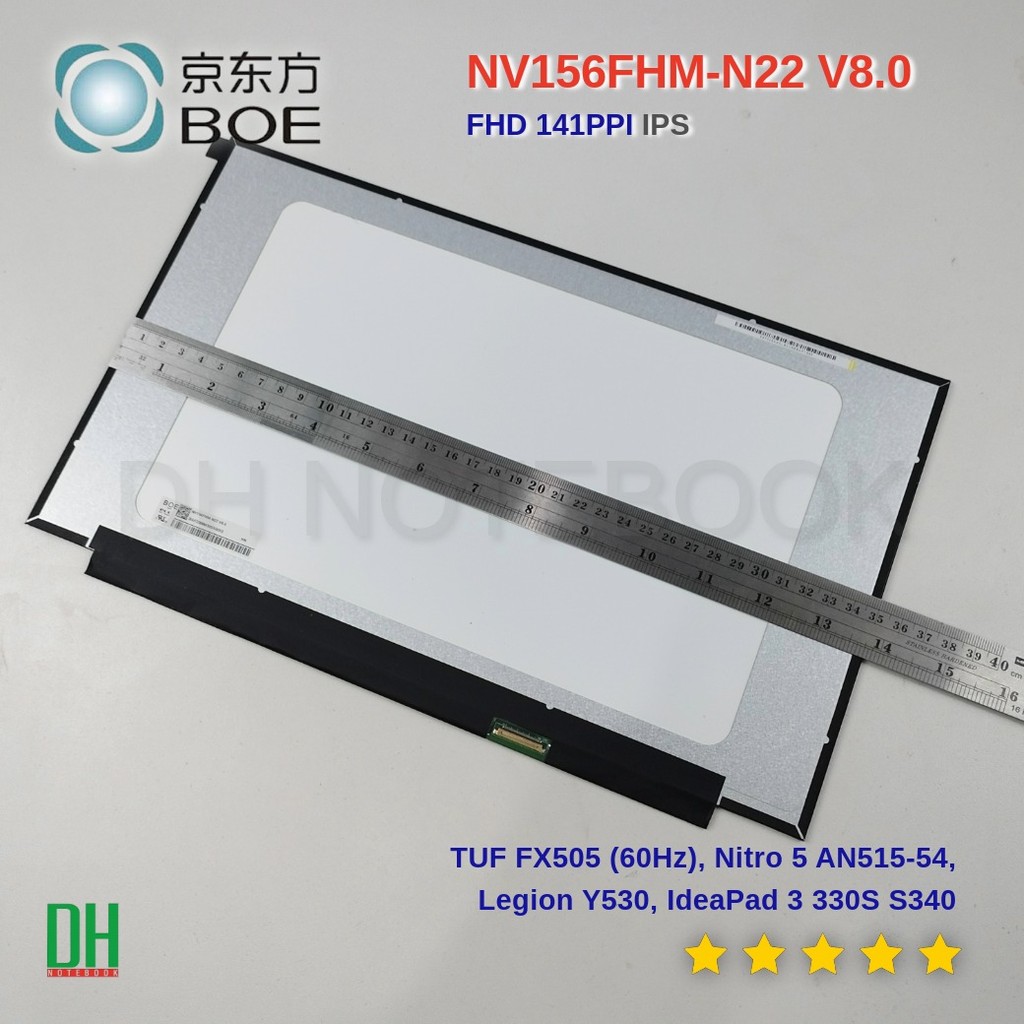

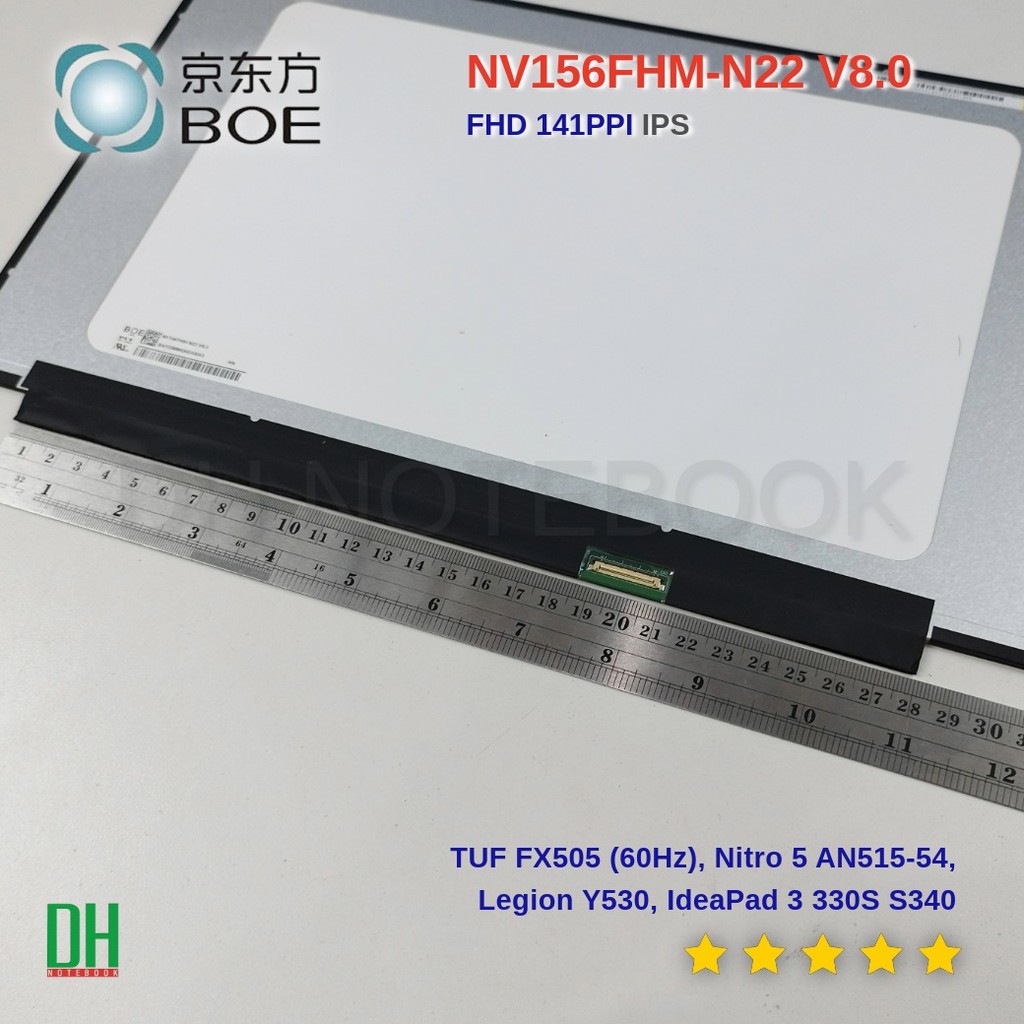

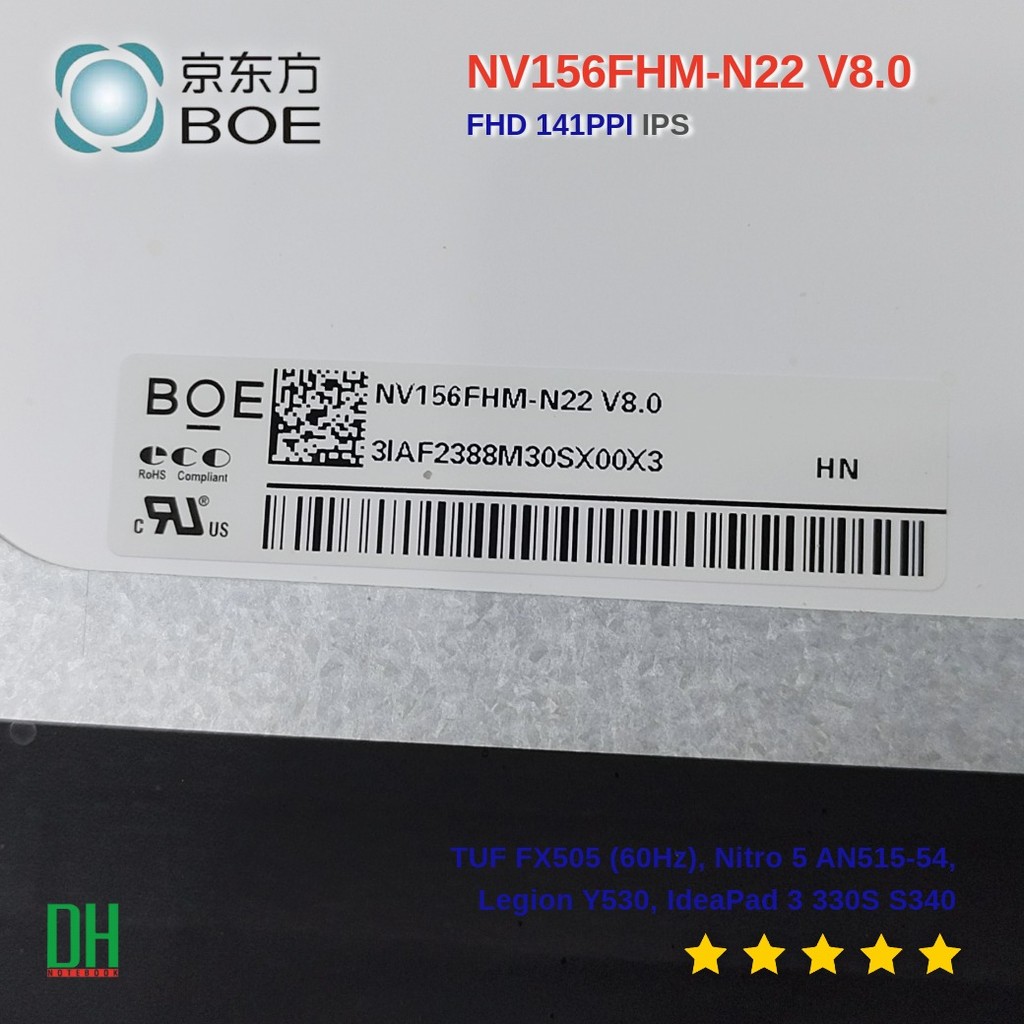

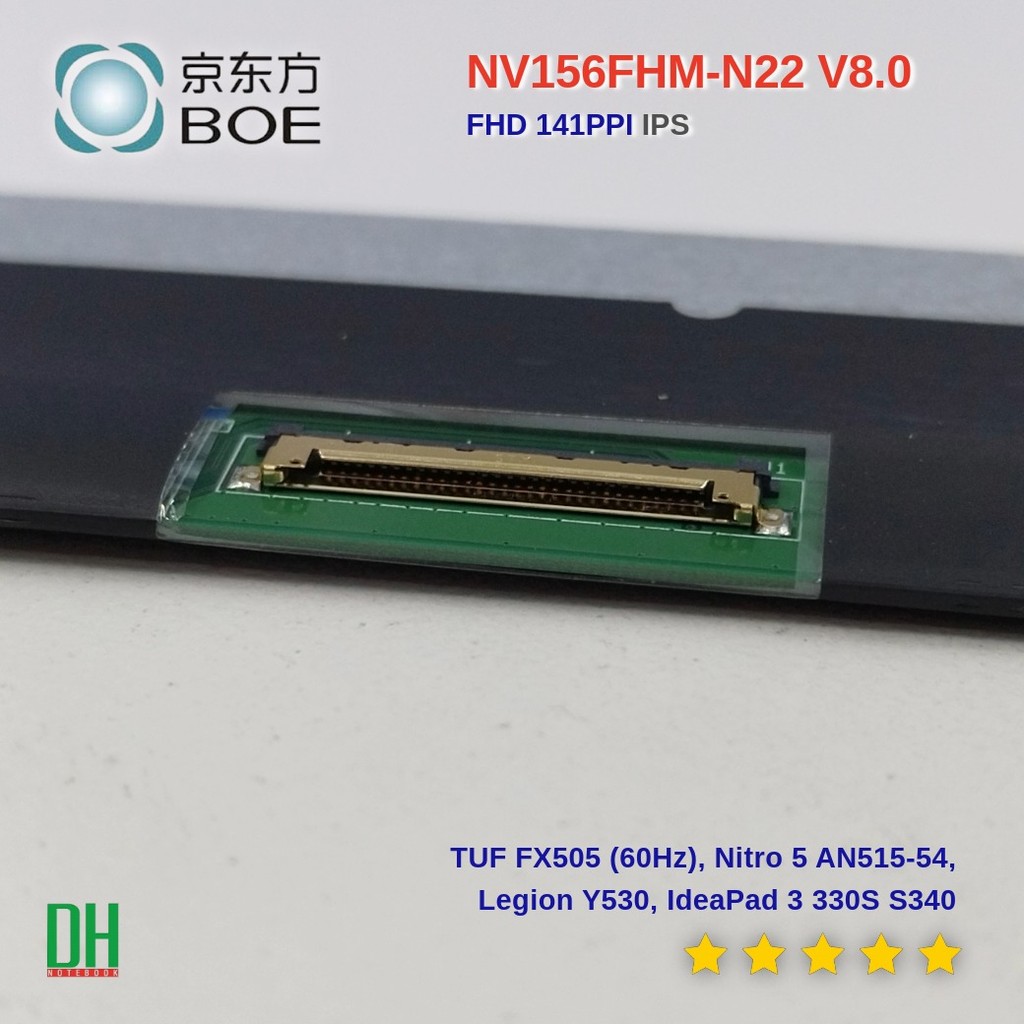

LED 15.6 SLIM 30 PIN【IPS】ไม่มีหู Inverter 28cm 1920*1080 60hz NV156FHM-N22 ขนาด Outline Dim.350.66(W)×216.15(H)×3.2(D) mm สี Support Color 45% หน้าจอโน้ตบุ๊ก 15.6" FHD (1920x1080) IPS ภาพคมชัด มุมมองกว้าง แบบ Slim ขอบบาง ไม่มีหูยึดน็อต ใช้ขั้วต่อ 30 Pin eDP เหมาะสำหรับเปลี่ยนแทนในเครื่องรุ่นยอดนิยม เช่น ASUS TUF FX505 (รุ่น 60Hz), Acer Nitro 5 (AN515-54), Lenovo Legion Y530 และรุ่นอื่นๆ ที่ใช้จอเดิมสเป็คเดียวกัน (Slim 30 Pin, 60Hz, ไม่มีหู) การติดตั้งต้องใช้เทปกาวสองหน้าแบบดึงออกได้ ข้อมูลสินค้า (Product Specification) Part Type: อะไหล่ OEM สำหรับ ทดแทน/ซ่อม/เปลี่ยน panel จอ โน๊ตบุ๊ค Panel Type: a-Si TFT-LCD, LCM DH SKU: LED15657 Brand: BOE Model P/N: NV156FHM-N22 Code: BOE0BFD Diagonal Size: 15.6 inch Resolution: 1920(RGB)×1080 [FHD], 141PPI Aspect Ratio: 16:9 Outline Size: 350.66(W)×216.15(H)×3.2(D) mm Active Area: 344.16(W)×193.59(H) mm Lamp Type: WLED, 8S5P, 15K hours, With LED Driver Luminance: 300 cd/m² (Typ.) Contrast Ratio: 1200:1 (Typ.) (Transmissive) Support Color: 262K (6-bit), 45% NTSC sRGB coverage: 63% coverage Viewing Angle: 85/85/85/85 (Typ.)(CR≥10) Frequency: 60Hz Response Time: 30 (Typ.)(Tr+Td) ms Signal Interface: eDP (2 Lanes), eDP1.2, HBR1 (2.7G/lane) 30 pin Connector Width: 0.75" (19mm) Connector Location: Rear, Bottom Right (Standard Layout) Display Mode: ADS, Normally Black, Transmissive Optical Technology: ADS (Comparable to IPS) Touch Screen: Without Shape Style: Slim (PCBA Flat, T≤3.2mm) Fixation Holes & Brackets: Without (ไม่มีหูยึดน็อต) Surface: Antiglare, Hard coating (3H) Condition: 100% Brand new and high quality Country Supplier: China Warranty: 6 Months Compatible models อุปกรณ์ที่อาจจะใช้อะไหล่หน้าจอนี้ได้ (กรุณาตรวจสอบ Refresh Rate และชนิด Pin ของเดิมก่อนสั่งซื้อ รุ่นเหล่านี้รองรับตัวเครื่องที่เป็นจอ 60Hz) ASUS: TUF Gaming FX505 (60Hz Models), FX705 (Check size), VivoBook 15 X512, X509, M509, S15 S530, S531, S533 Acer: Nitro 5 AN515-54 (60Hz Models), AN515-43, Aspire 3 (A315-23, A315-42, A315-56), Aspire 5 (A515-43, A515-54), Aspire 7 A715-75G Lenovo: Legion Y530-15ICH, Y540-15IRH (60Hz Models), IdeaPad L340 Gaming, IdeaPad 330S-15IKB, S340-15API, IdeaPad 3 (15IIL05), ThinkBook 15 Dell: Inspiron 15 3000 Series (3501, 3505, 3511), Inspiron 15 5000 Series (5593), G3 3590 (Standard Screen) HP: Pavilion 15-cs Series, 15-cw Series, 15s-du, 15s-eq, 15-db (FHD IPS Models) MSI: GF63 Thin (Check Pin/Hz), Modern 15 Compatible part number โมเดลที่อาจจะทดแทนกันได้ (เป็นจอ Slim 30 Pin, No Brackets, FHD IPS/ADS) BOE: NV156FHM-N48, NV156FHM-N61, NV156FHM-N4X, NV156FHM-NY5 (60Hz) AUO: B156HAN02.1, B156HAN02.2, B156HAN02.3, B156HAN02.7 Innolux: N156HCA-EAB, N156HCA-EBB, N156HCE-EN1 LG Display: LP156WF9-SPC1, LP156WFC-SPD1, LP156WFC-SPK1 Panda: LM156LFCL วิธีเลือกหน้าจอ ให้เครื่องอุปกรณ์ ใช้งานได้ (Short Version) เช็คก่อนสั่งซื้อจอ (สำหรับจอรุ่น Slim 30 Pin, 60Hz, ไม่มีหู) 1. ต้องเป็นจอ 60Hz เช็คที่ Advanced Display Settings ของเครื่องเดิม หรือดูฉลากหลังจอเก่า ถ้าเครื่องเดิมเป็น 120Hz หรือ 144Hz ไม่แนะนำให้ใช้จอรุ่นนี้ เพราะอาจจะใช้ได้สำหรับบางรุ่น 2. ต้องเป็นขั้วต่อแบบ 30 Pin นับจำนวน pin หรือวัดความกว้างของขั้วต่อที่จอเดิม ขั้วต่อต้องมีความกว้างประมาณ 1.9 - 2.0 ซม. (ถ้ากว้างกว่านี้ คือ 40 Pin ใช้ไม่ได้) 3. ต้องเป็นจอแบบไม่มีหูยึด (No Brackets) ดูที่ด้านข้างของจอเดิม ต้องไม่มีหูโลหะยื่นออกมาสำหรับขันน็อต การติดตั้งต้องใช้ เทปกาวสองหน้าแบบดึงออกได้ เท่านั้น ข้อมูลการอัปเกรดหน้าจอ (Short Version) สิ่งที่ทำได้ (Possible Upgrades) - อัปเกรดความละเอียด (HD -> FHD): ทำได้สูง หากเครื่องเดิมใช้จอ HD (1366x768) แบบ 30 Pin Slim สามารถใส่จอ FHD นี้แทนได้เลย ภาพจะชัดขึ้นทันทีโดยไม่ต้องเปลี่ยนสายแพร - อัปเกรดสีภาพ (Color Gamut): ทำได้ สามารถเลือกใช้จอรุ่นอื่นที่มีสเป็คสีสูงกว่า (เช่น 72% NTSC / 100% sRGB) ที่เป็นขั้ว 30 Pin Slim เหมือนกันมาใส่แทนได้ เพื่อสีที่เที่ยงตรงขึ้น สิ่งที่ทำไม่ได้ (Impossible Upgrades) - อัปเกรด Refresh Rate (60Hz -> 144Hz): ทำไม่ได้ด้วยจอนี้ จอรุ่นนี้เป็น 60Hz ไม่สามารถนำไปใส่เครื่องที่ต้องการจอ 120Hz/144Hz ได้ (คนละระบบ ขั้วต่อมักเป็น 40 Pin) ข้อควรระวังสำคัญ (Critical Warnings) 1. ต้องถอดขั้วแบตเตอรี่ออกก่อนเสมอ ก่อนทำการแกะหรือใส่สายแพรจอ เพื่อป้องกันเมนบอร์ดช็อตเสียหาย 2. ระวังการแกะจอเดิมที่ใช้เทปกาวสองหน้า ควรใช้ความร้อนช่วยเล็กน้อยเพื่อไม่ให้ฝาหลังเสียหาย เกี่ยวกับ DH NOTEBOOK DH Notebook ดำเนินธุรกิจอะไหล่โน้ตบุ๊กมาตั้งแต่ปี 2009 เชี่ยวชาญด้านการนำเข้าสินค้า OEM จากโรงงานโดยตรงเพื่อจำหน่ายในราคาส่งให้กับร้านช่างและผู้ค้ารายย่อย เรามีสต็อกสินค้าพร้อมส่งในไทยกว่า 3,500 SKU ทั้งหน้าจอ คีย์บอร์ด และอุปกรณ์ซ่อม ภาพสินค้าทุกชิ้นถ่ายจากของจริง มั่นใจได้ในความถูกต้อง ทีมงานแอดมิน 7 ท่านพร้อมให้บริการและจัดส่งสินค้าทุกวัน (ตัดรอบ 15:00 น.) สินค้าแพ็คกันกระแทกอย่างหนาแน่นเพื่อความปลอดภัยสูงสุด
