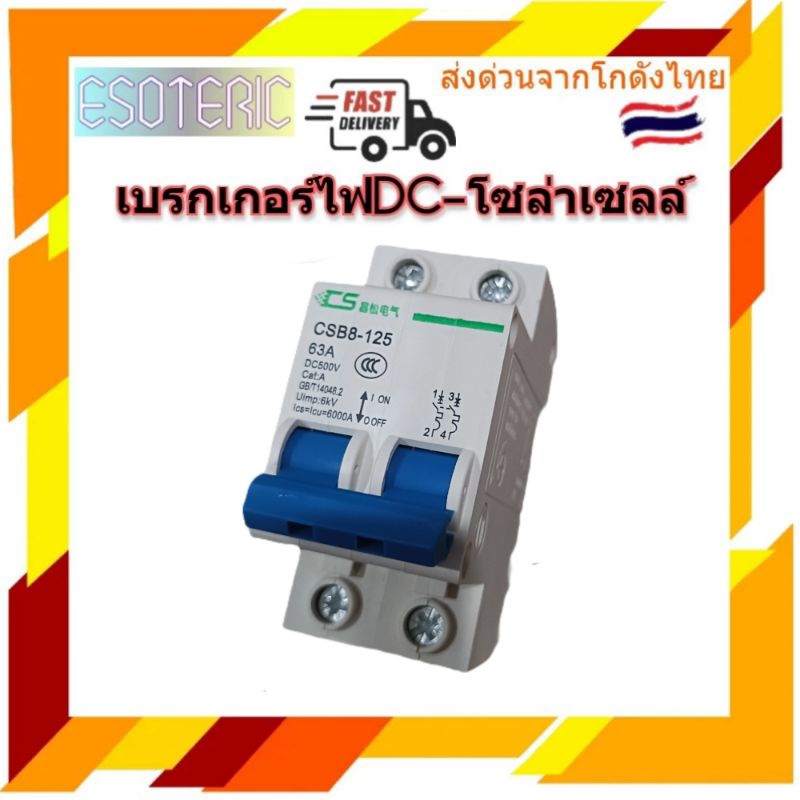

เบรกเกอร์ไฟDC 500V 2P 10A,16A,20A,25A,32A,40A,50A,63A เบรกเกอร์โซล่าเซล เบรกเกอร์แบตเตอรี่ มาตรฐาน IEC/GB

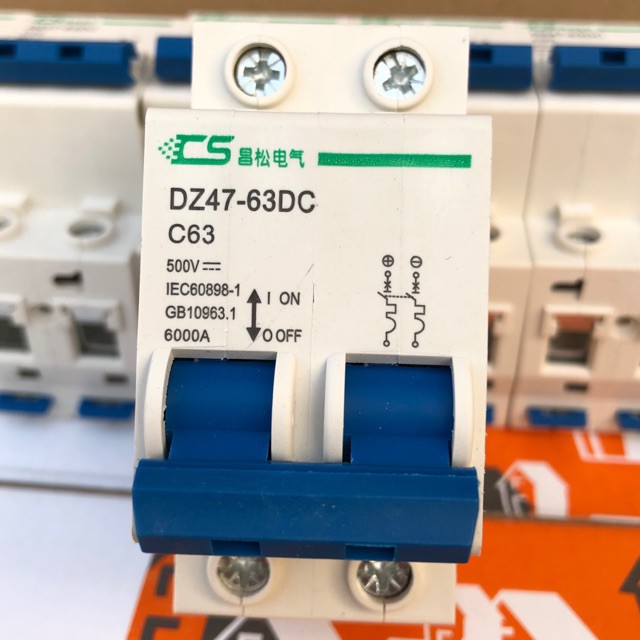

รุ่น DZ47-63 2P แรงดันใช้งาน 12-100VDC Rated Current: 10A,16A,20A,25A,32A,40A,50A,63A นิยมใช้กับระบบแบตเตอร์รี่ หรือไฟ DC แรงดันต่ำ เบรกเกอร์สำหรับงานโซล่าเซลล์โดยเฉพาะ ออกแบบมาสำหรับไฟกระแสตรง DC วัสดุคุณภาพดี แข็งแรง -ป้องกันการลัดวงจร -ป้องกันกระแสเกิน ติดไว้อุ่นใจกว่า ารคำนวณเพื่อเลือกเบรกเกอร์ที่เหมาะสม กระแสสูงสุด (หน่วยเป็นแอมป์) ที่ไหลผ่านในระบบ คูณ 1.3 (เป็นค่าเผื่อ เพราะเบรกเกอร์จะร้อนมากๆและเสื่อมสภาพเร็ว) เช่น ใช้ไฟไหลผ่าน 10 แอมป์ (10 * 1.3)= 13 แอมป์ ถ้าไม่มีตัวเลือกที่ตรง ให้เลือกเบรกเกอร์ขนาดที่มากกว่าและใกล้เคียงที่สุด เช่น 16 แอมป์ การคำนวณหาแอมป์ในระบบ กำลังไฟ(วัตต์รวม) / แรงดัน(โวลต์) = แอมป์ ตัวอย่าง หลอดไฟ 12 วัตต์ 10 หลอด ระบบไฟ 12 โวลต์ 12*10/12 = 10 แอมป์ การใช้เบรกเกอร์กับแผงโซล่าเซลล์ เราสามารถคำนวณคร่าวๆได้ดังนี้ แผงโซล่าเซลล์ ขนาดไม่เกิน 170 วัตต์ (แผงชาร์จแบตเตอรี่ 12 V) **กรณีต่อแบบขนานแผง** 1 แผง ใช้เบรกเกอร์ 16 แอมป์ 2 แผง (ต่อแบบขนาน) ใช้เบรกเกอร์ 25-32 แอมป์ 3 แผง (ต่อแบบขนาน) ใช้เบรกเกอร์ 32-40 แอมป์ **กรณีต่อแบบอนุกรม** จะทำให้แรงดัน(โวลต์) เพิ่มขึ้น แต่กระแส(แอมป์)เท่าเดิม ตัวอย่าง เช่นแผงโซล่าเซลล์ขนาด 170 วัตต์ ( 20V 8.5A ) ต่ออนุกรม 2 แผง จะได้ 40V 8.5A ต่ออนุกรม 3 แผง จะได้ 60V 8.5A สรุป โวลต์จะเพิ่มขึ้นเรื่อยๆ แต่แอมป์เท่าเดิม ดังนั้น ใช้ควรเบรกเกอร์ 16 แอมป์ แต่อย่าลืมพิจารณาเรื่อง โวลต์ไม่ให้เกินที่เบรกเกอร์รับได้ ถ้าเกินให้เลือกสเปคเบรกเกอร์ที่สูงกว่า ทั้งนี้การคำนวณแอมป์อาจไม่จำเป็นต้องให้ตรงเป๊ะๆเสมอไป ให้เผื่อได้ แต่ต้องไม่น้อยกว่า 1.3 เท่า เบรกเกอร์ให้ตรงกับการใช้งาน กระแสตรง DC กระแสสลับ AC ห้ามใช้สลับกันเพื่อความปลอดภัย
