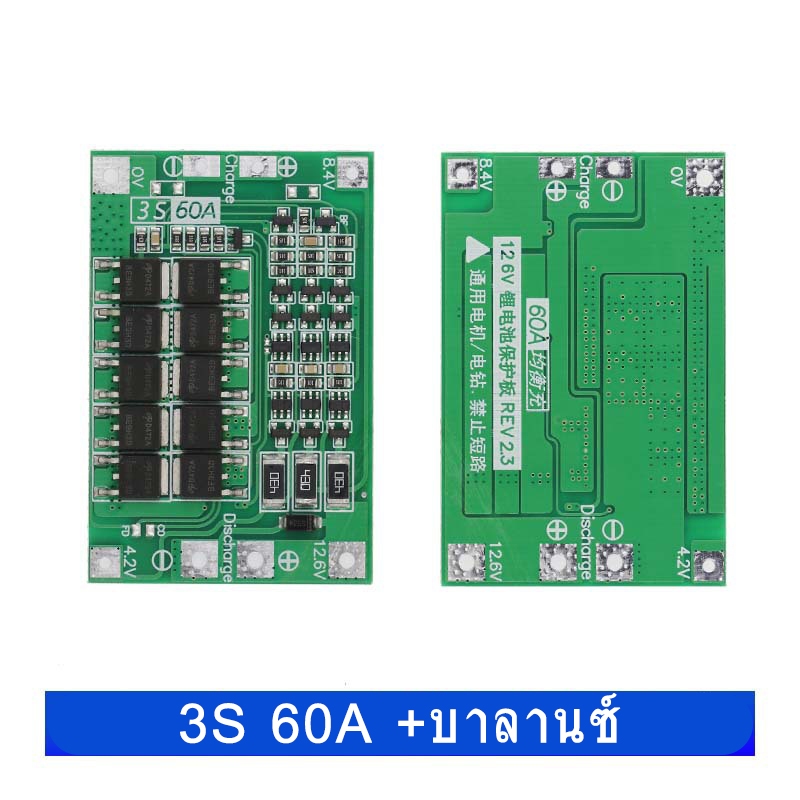

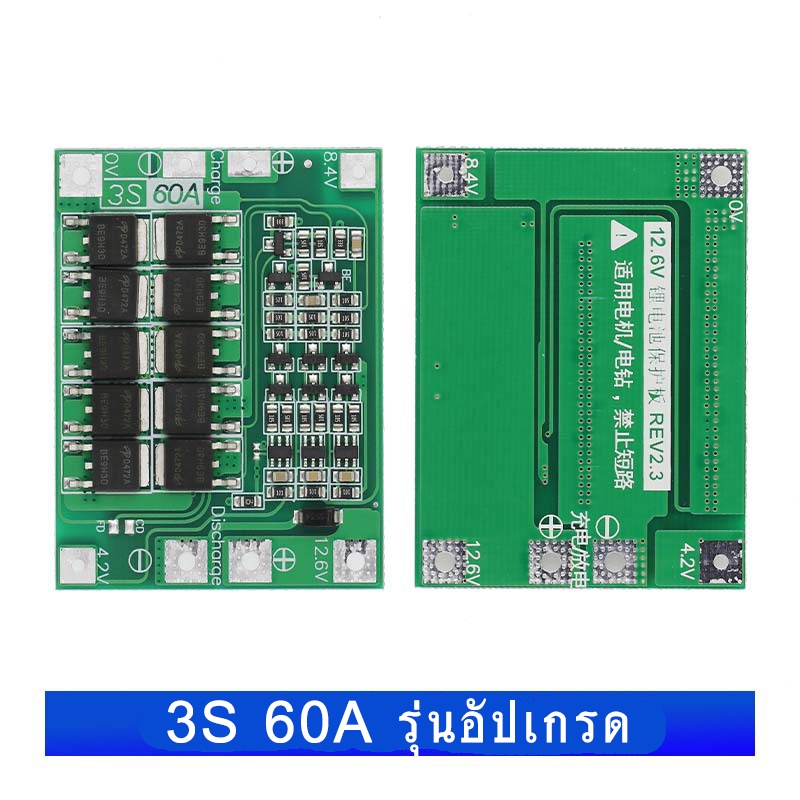

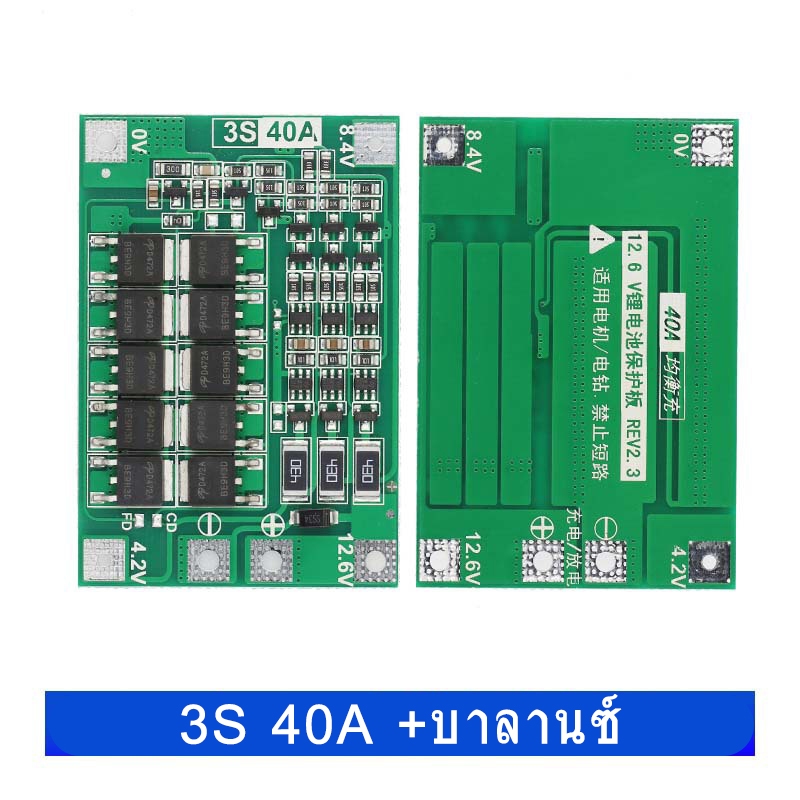

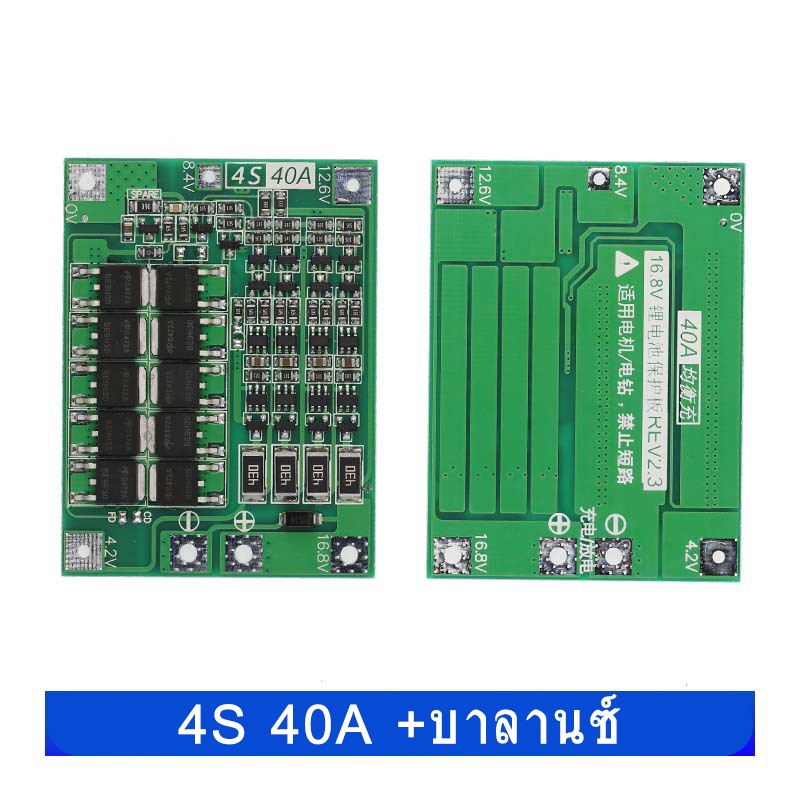

BMS 3S/4S 40A 60A Li-ion 3.7V โมดูลป้องกันแบตเตอรี่ลิเธียม 18650 BMS+Balance

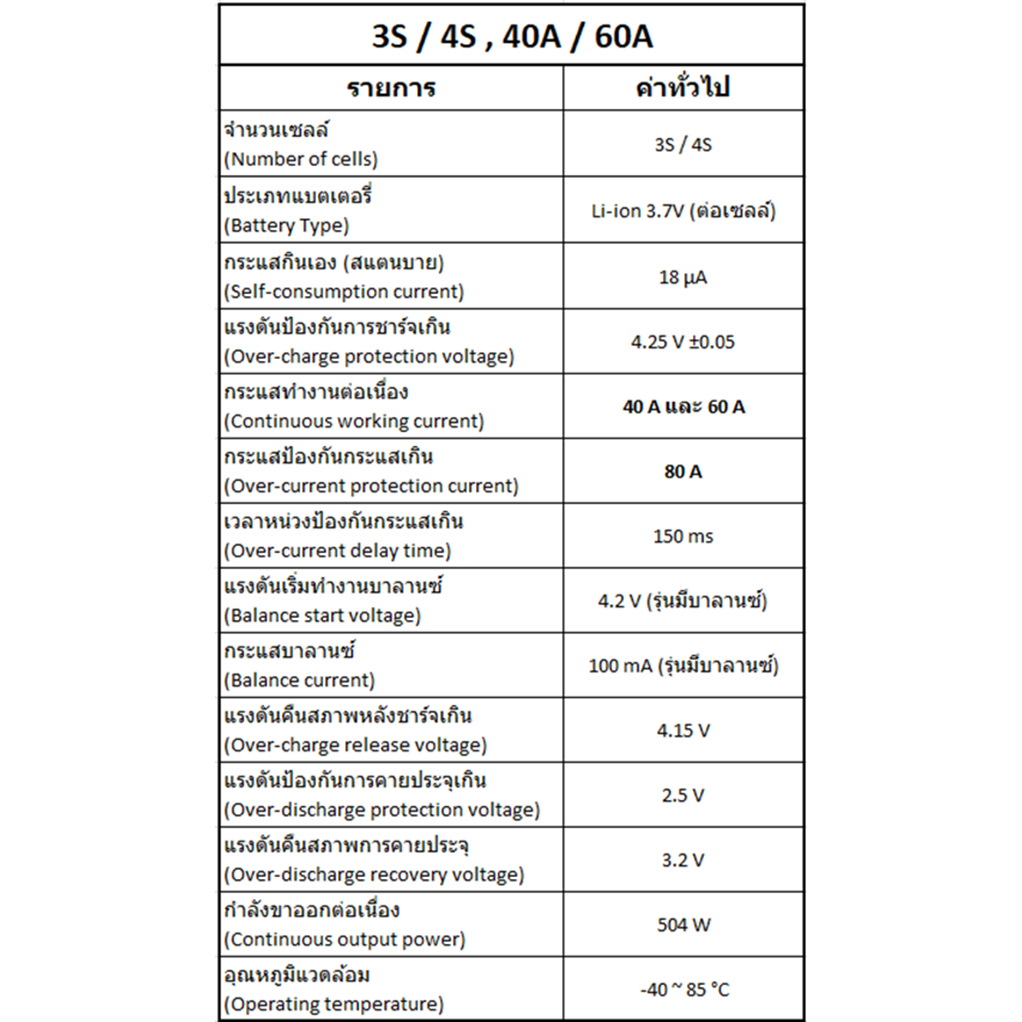

3S,4S / 40A,60A Li-ion Lithium แผงป้องกันแบตเตอรี่ 18650 BMS (ส่งจากไทย โคราช) . แผงวงจรป้องกันแบตเตอรี่ BMS 3S / 4S 40A / 60A สำหรับ Li-ion 3.7V แผง BMS สำหรับแบตเตอรี่ลิเธียมไอออน (Li-ion 3.7V ต่อเซลล์) รองรับทั้งแบบ 3S และ 4S ออกแบบมาเพื่อป้องกันการชาร์จเกิน คายประจุเกิน และกระแสเกิน ช่วยยืดอายุการใช้งานของแบตเตอรี่ และเพิ่มความปลอดภัยในการใช้งาน เหมาะสำหรับงาน DIY, แบตเตอรี่แพ็ก, เครื่องมือไฟฟ้า และอุปกรณ์พลังงานต่าง ๆ . คุณสมบัติเด่น รองรับแบตเตอรี่ 3S / 4S ใช้กับแบต Li-ion 3.7V ต่อเซลล์ รองรับกระแสใช้งานต่อเนื่อง 40A / 60A ป้องกันกระแสเกินสูงสุด 80A มีระบบบาลานซ์เซลล์ (เฉพาะรุ่นที่มีบาลานซ์) กินกระแสขณะสแตนด์บายต่ำมาก ทำงานได้ในช่วงอุณหภูมิกว้าง รายละเอียดทางเทคนิค จำนวนเซลล์: 3S / 4S ประเภทแบตเตอรี่: Li-ion 3.7V (ต่อเซลล์) กระแสกินเอง (Standby): 18 µA แรงดันป้องกันการชาร์จเกิน: 4.25V ±0.05 แรงดันคืนสภาพหลังชาร์จเกิน: 4.15V แรงดันป้องกันการคายประจุเกิน: 2.5V แรงดันคืนสภาพการคายประจุ: 3.2V กระแสทำงานต่อเนื่อง: 40A / 60A กระแสป้องกันกระแสเกิน: 80A เวลาหน่วงป้องกันกระแสเกิน: 150 ms แรงดันเริ่มทำงานบาลานซ์: 4.2V (รุ่นมีบาลานซ์) กระแสบาลานซ์: 100 mA (รุ่นมีบาลานซ์) กำลังขาออกต่อเนื่อง: สูงสุด 504W อุณหภูมิการทำงาน: -40°C ถึง 85°C . เหมาะสำหรับใช้งานกับ แบตเตอรี่แพ็ก Li-ion 18650 / 21700 งาน DIY ระบบพลังงาน เครื่องมือไฟฟ้า อุปกรณ์ที่ต้องการระบบป้องกันแบตเตอรี่ หมายเหตุ: กรุณาเลือกจำนวนเซลล์ (3S / 4S) และกระแส (40A / 60A) ให้ตรงกับการใช้งานก่อนสั่งซื้อ . 📌 บอร์ดป้องกันแบตเตอรี่ลิเธียม 12.6V 3S 40A แรงดันไฟฟ้าที่ชาร์จได้: DC 12.6V ~ 13.6V กระแสไฟต่อเนื่อง: สูงสุด 40A (หากสภาพแวดล้อมการกระจายความร้อนไม่ดีโปรดลดกระแสโหลด) กระแสไฟชาร์จต่อเนื่อง: สูงสุด 20A ขนาดรุ่นอัแเกรด: 41x55x4 มม ขนาดรุ่นบาลานซ์: 41x61x4 มม ตัวเลือกที่ใช้งานได้: ใช้ได้กับแรงดันไฟฟ้าที่กำหนด 3.7V แบตเตอรี่ลิเธียม 4.2V ที่ชาร์จเต็มแล้ว 18650, 26650, แบตเตอรี่ลิเธียมโพลิเมอร์) หมายเหตุ 1: สำหรับประกอบแบตสว่านไฟฟ้าเริ่มการเจาะสำเร็จต้องใช้แบตเตอรี่พลังงาน 10C-20C 3 ก้อนหรือแบตเตอรี่สำรอง 5C-10C 6 ก้อน (รุ่นแบตเตอรี่ที่แนะนำ: sony vtc4, vtc4A, vtc5A, vtc6) OV และสาย 12.6V ใช้ลวดทองแดงของ 3 ตารางมิลลิเมตรขึ้นไป (ไม่สามารถใช้แผ่นนิกเกิลได้) หมายเหตุ 2: เชื่อมต่อ 0V, 4.2V, 8.4V, 12.6V อย่างเคร่งครัดตามแผนภาพ อย่าสัมผัสส่วนประกอบใด ๆ บนกระดานเมื่อบัดกรีลวด อย่าลัดวงจรโดยเจตนา หมายเหตุ 3: เมื่อบัดกรีแบตเตอรี่เป็นครั้งแรกหรือเมื่อกำลังดำเนินการชาร์จตราบใดที่แบตเตอรี่ก้อนเดียวเกิน 4.2V ตัวต้านทาน "430" จะร้อนขึ้นและคายประจุ (คายประจุประมาณ 4.19V ถึง หยุดความร้อน) ตัวต้านทาน "430" ร้อนจัด ให้ตรวจสอบว่าสายเชื่อมต่อไม่ถูกต้องหรือไม่ การเตรียมฮาร์ดแวร์ฮาร์ดแวร์แบบเร่งด่วน เตรียมโมดูลป้องกันแบตเตอรี่ลิเธียม 3S 12.6V 40A, แบตเตอรี่, แหล่งจ่ายไฟ, ตัวต้านทานโหลดกำลังสูง ตัวเลขด้านล่างแสดงแผนภาพการปล่อยโมดูล แบตเตอรี่เป็น 3 สาย แบตเตอรี่ที่เชื่อมต่ออยู่ต้องตอบสนองกระแสไฟ 40A แบตเตอรี่สามารถรับรู้ได้โดยการขนานกับแบตเตอรี่หรือการซื้อแบตเตอรี่ที่มีกระแสไฟขนาดใหญ่ ตัวอย่างเช่นหากแบตเตอรี่คือ 2000mAH และตัวคายประจุหลายตัวคือ 10C จำเป็นต้องมีเพียง 3 สาย 2 เส้นและกระแสไฟที่คายประจุคือ 40A รูปด้านล่างแสดงแผนภาพการชาร์จแบตเตอรี่ แรงดันไฟฟ้าที่ชาร์จเป็น DC12.6V ~ 13.6V กระแสไฟในการชาร์จขึ้นอยู่กับแบตเตอรี่ที่เชื่อมต่อและสูงสุดไม่เกิน 20A โมดูลนี้มีเส้นทางการชาร์จที่สมดุลและฟังก์ชันอีควอไลซ์จะทำงานได้ก็ต่อเมื่อประสิทธิภาพของแบตเตอรี่ไม่แตกต่างกันมากนัก 📌 บอร์ดป้องกันแบตเตอรี่ลิเธียม 14.8V 16.8V 4S 40A แรงดันไฟฟ้าที่ชาร์จได้: DC 16.8V ~ 17V กระแสไฟต่อเนื่อง: สูงสุด 40A (หากสภาพแวดล้อมการกระจายความร้อนไม่ดีโปรดลดกระแสโหลด) กระแสไฟชาร์จต่อเนื่อง: สูงสุด 20A ขนาดรุ่นอัแเกรด: 45x55x4 มม ขนาดรุ่นบาลานซ์: 44x60x4 มม. ตัวเลือกที่ใช้งานได้: ใช้ได้กับแรงดันไฟฟ้าที่กำหนด 3.7V แบตเตอรี่ลิเธียม 4.2V ที่ชาร์จเต็มแล้ว 18650, 26650, แบตเตอรี่ลิเธียมโพลิเมอร์) หมายเหตุ 1: สำหรับประกอบแบตสว่านไฟฟ้าการเริ่มต้นสว่านสำเร็จต้องใช้แบตเตอรี่พลังงาน 15C-20C สามก้อนหรือแบตเตอรี่พลังงาน 10C-15C หกก้อน (ปกติ 18650 ไม่สามารถสตาร์ทสว่านได้!!) หมายเหตุ 2: ตามแผนที่สายไฟ 0V, 4.2V, 8.4V, 12.6V, 16.8V อย่างเคร่งครัดอย่าจงใจลัดวงจร หมายเหตุ 3: เมื่อบัดกรีแบตเตอรี่เป็นครั้งแรกหรือเมื่อกำลังดำเนินการชาร์จตราบใดที่แบตเตอรี่ก้อนเดียวเกิน 4.2V ตัวต้านทาน "430" จะร้อนขึ้นและคายประจุ (คายประจุประมาณ 4.19V ถึง หยุดความร้อน) ตัวต้านทาน "430" ร้อนจัด ให้ตรวจสอบว่าสายเชื่อมต่อไม่ถูกต้องหรือไม่ . - สินค้าพร้อมส่งโกดังไทย ไม่ต้องรอของนาน จัดส่งรวดเร็ว ทันใจ - มีเก็บเงินปลายทาง - จัดส่งรวดเร็ววันจันทร์-เสาร์ . - สินค้าปรับประกัน 100% 7 วันทุกกรณี มีปัญหา inbox เข้ามาได้เลยค่ะ - มั่นใจ 100% ได้รับสินค้าแน่นอน
