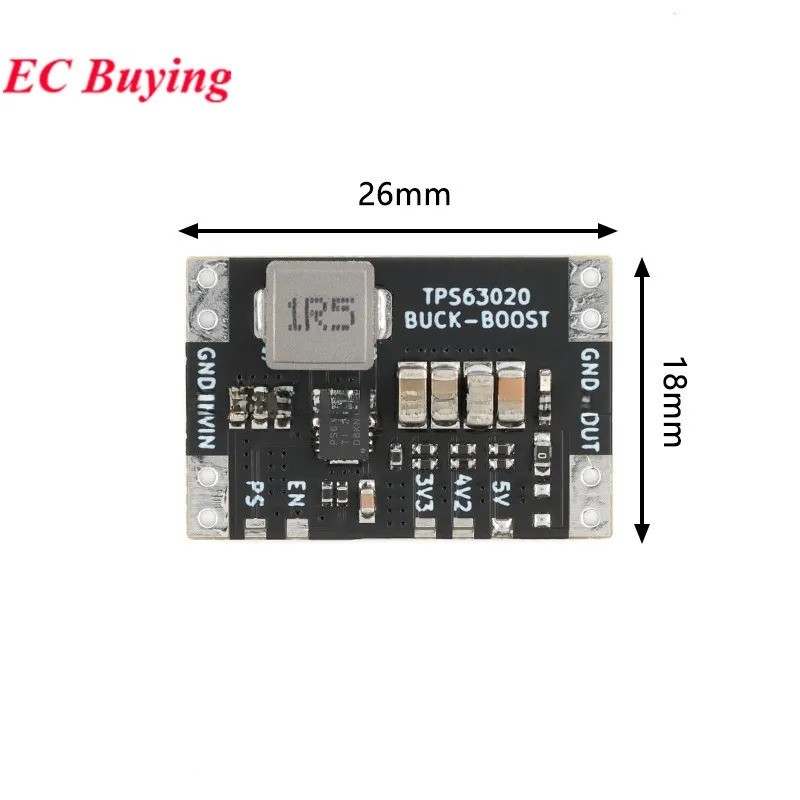

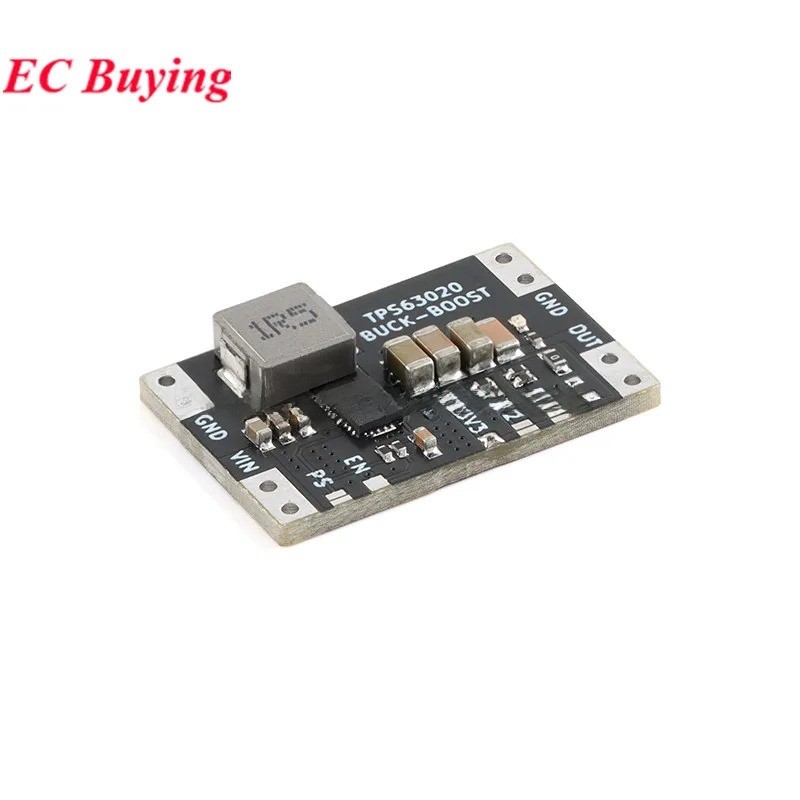

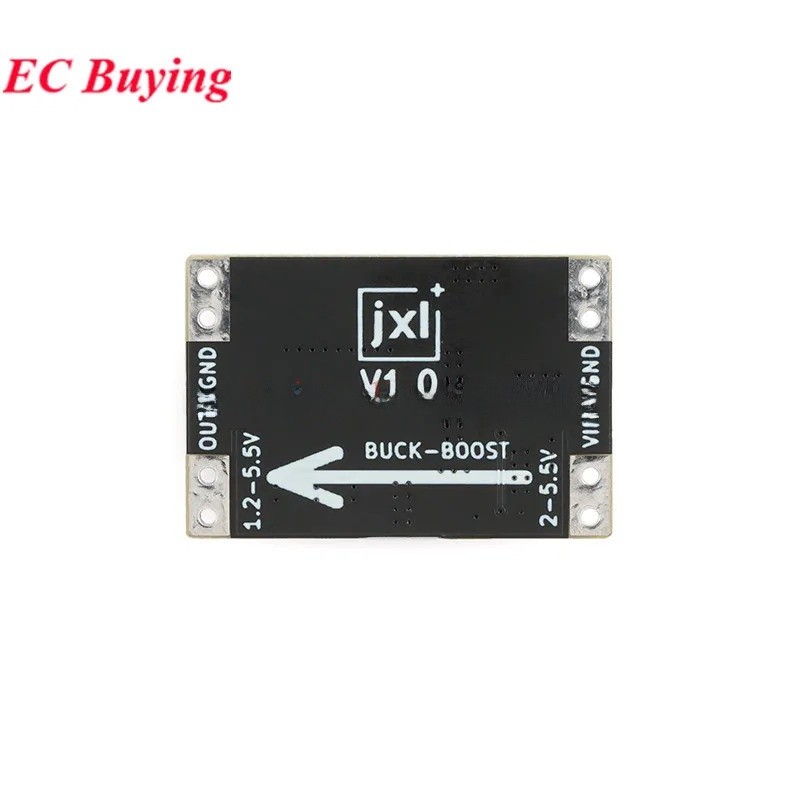

2 ชิ้น/1 ชิ้น TPS63020 3.3 V 4.2 V 5 V แบตเตอรี่ลิเธียมอัตโนมัติ Boost Buck ขั้นตอนลงโมดูล XL63020 Microcontroller Power Low Ripple

โมดูลนี้ใช้ชิปพิเศษ TI TPS63020 สำหรับการควบคุมแรงดันไฟฟ้าและการควบคุมโดยมีระลอกคลื่นเอาต์พุตต่ำและประสิทธิภาพที่มั่นคง ความถี่ในการสลับสูงถึง 2.4MHZ และกระแสไฟขาออกส่วนใหญ่มากกว่า 900ma มีเอาต์พุตหลายรุ่น 3.3V, 4.2V และ 5V ซึ่งเหมาะมากสำหรับโอกาสต่างๆที่ไมโครคอนโทรลเลอร์ 3.3V 5V ใช้แบตเตอรี่ปลาคาร์พและ USB สำหรับจ่ายไฟ โมดูลนี้สงวนสองโหมดไว้ให้ผู้ใช้เลือก: โหมดการทำงานทั่วไปและโหมดประหยัดพลังงาน โมดูลนี้มีโครงสร้างแรงดันไฟฟ้าขึ้นและลงโดยทั่วไปโดยมีช่วงแรงดันไฟฟ้าขาเข้า 1.8-5.5V และกระแสไฟขาออกของ ตรงตามความต้องการของแหล่งจ่ายไฟของรุ่นต่างๆเช่น STM32, ESP32 และ 51 ไมโครคอนโทรลเลอร์และบอร์ดมีให้ ไฟแสดงสถานะเอาต์พุต LED สีแดงสีแดงและรองรับโหมดประหยัดพลังงานเพื่อเพิ่มความต่อเนื่องของอุปกรณ์อินพุตเช่นแบตเตอรี่ จ้ะ เที่ยวบินจ้ะ บทนำพารามิเตอร์ ประเภทโมดูล: แรงดันไฟฟ้าขึ้นและแหล่งจ่ายไฟตก แรงดันไฟฟ้าอินพุต: DC 1 8-5.5V กระแสไฟขาออก: 3.3V @ 1.3A / 4.2V @ 1A / 5V @ O.9A อินพุต 3.7V) แรงดันขาออก: DC 3 / 4.2 / 5V ความถี่ในการสลับ: ประมาณ 2.4MHZ โหมดการทำงาน: โหมดประหยัดพลังงาน / ปกติ วิธีการปรับ: การเลือกแผ่นจัมเปอร์, วิธีการปรับเปลี่ยน: การเลือกแผ่นจัมเปอร์, 3.3 / 4.2 / 5V อินเทอร์เฟซโมดูลโมดูลโมดูลพื้นที่ขนาดใหญ่: แผ่นบัดกรีพื้นที่ขนาดใหญ่ (สามารถเชื่อมต่อกับหมุดแถว 2.54 มม. ได้ด้วย) ขนาดโมดูล: 17.4x26 2 มม. (การวัดด้วยตนเองพร้อมค่าเบี่ยงเบน)
