กล่องรับสัญญาณ USB สั่งงานเปิด/ปิด อัตโนมัติไม่ต้องใช้รีโมท BSM USB Car Link for door moter ยี่ห้ออื่นก็ใช้ได้สอบถามแชท

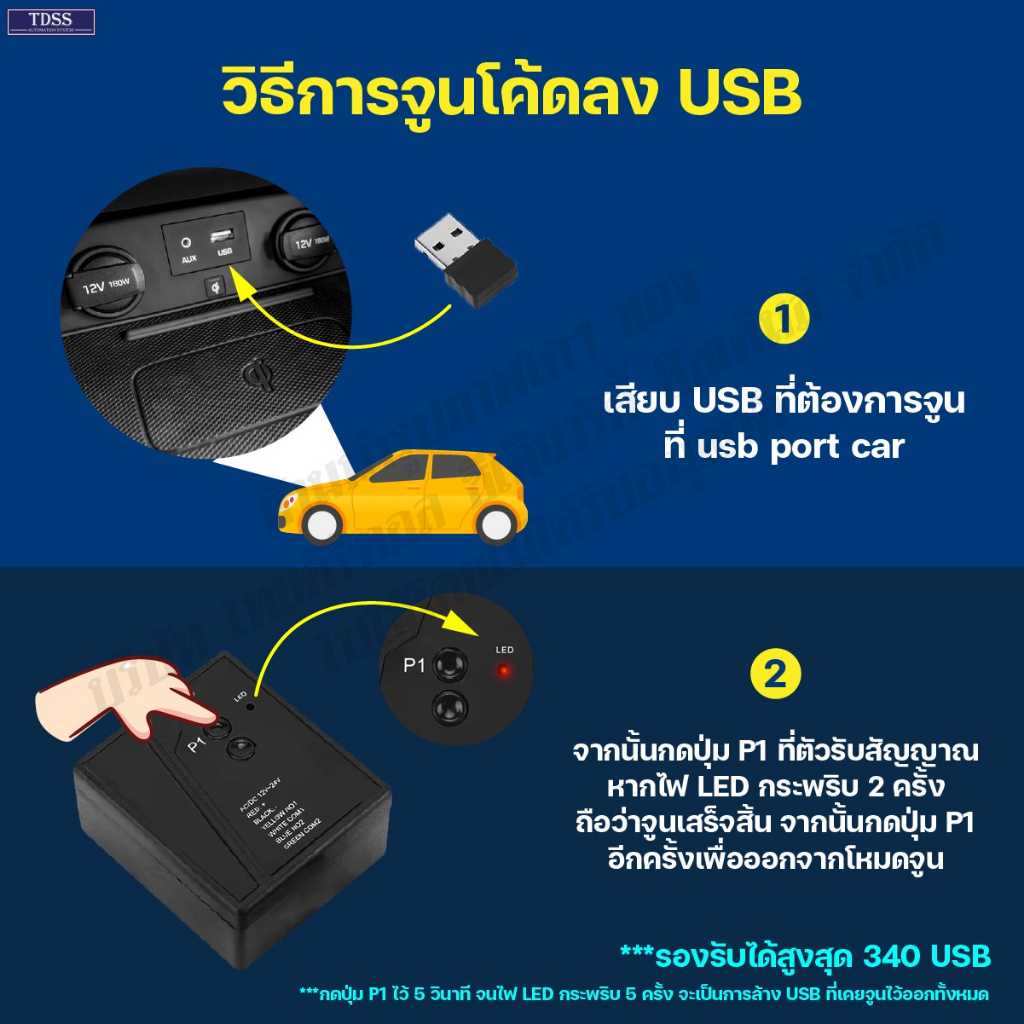

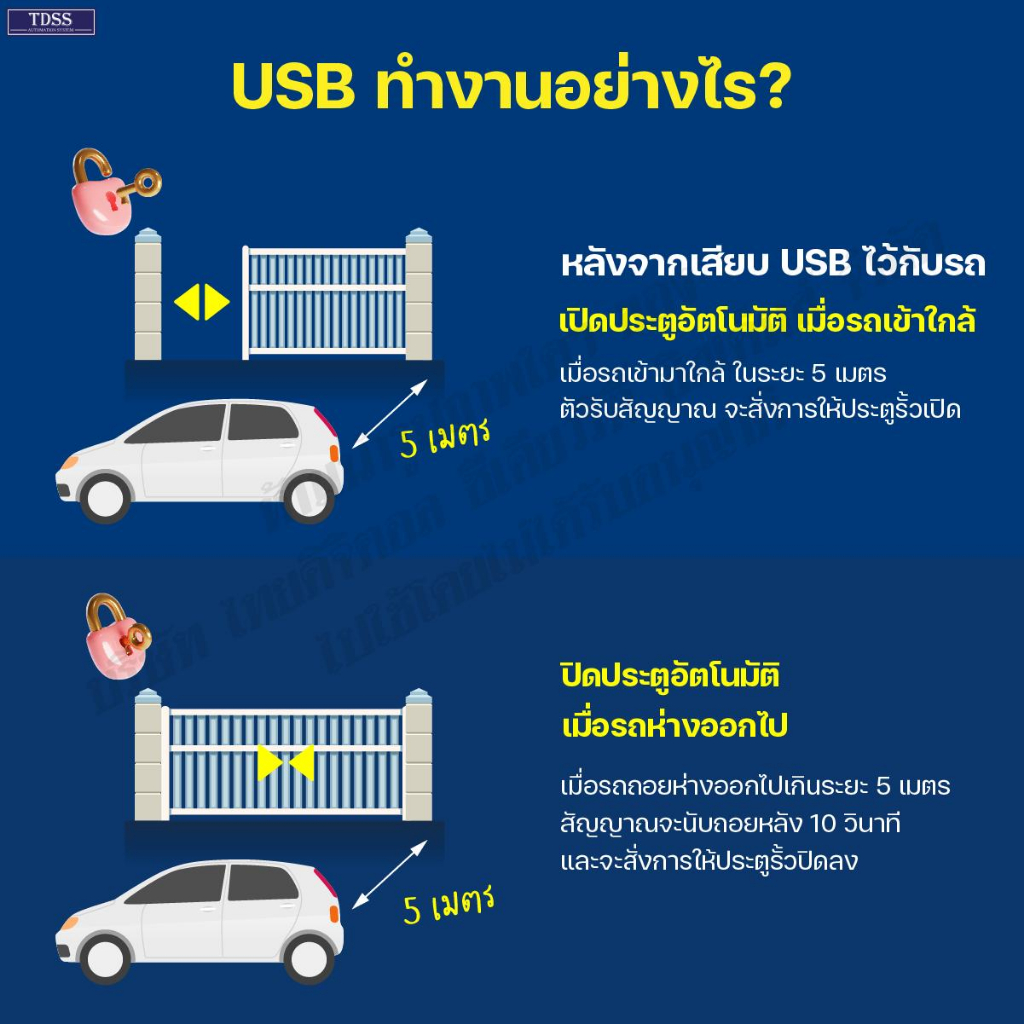

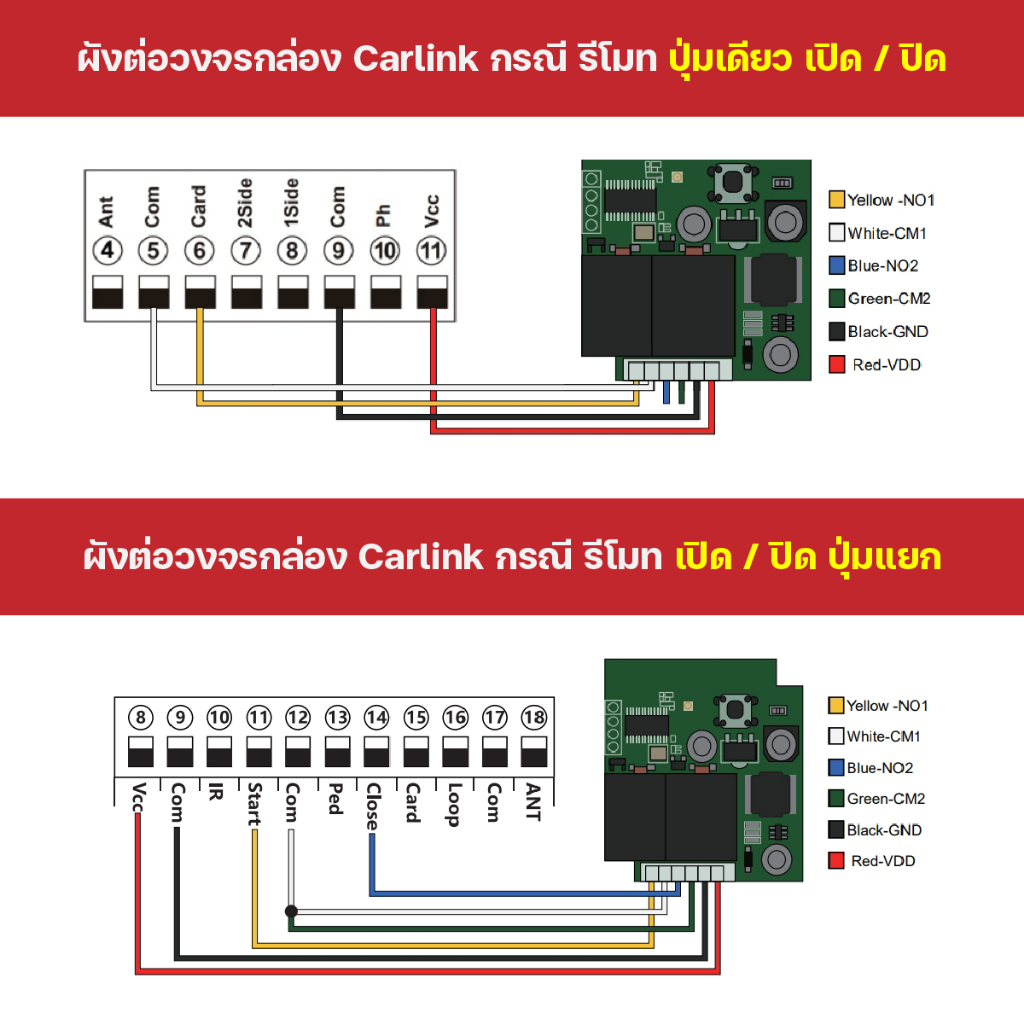

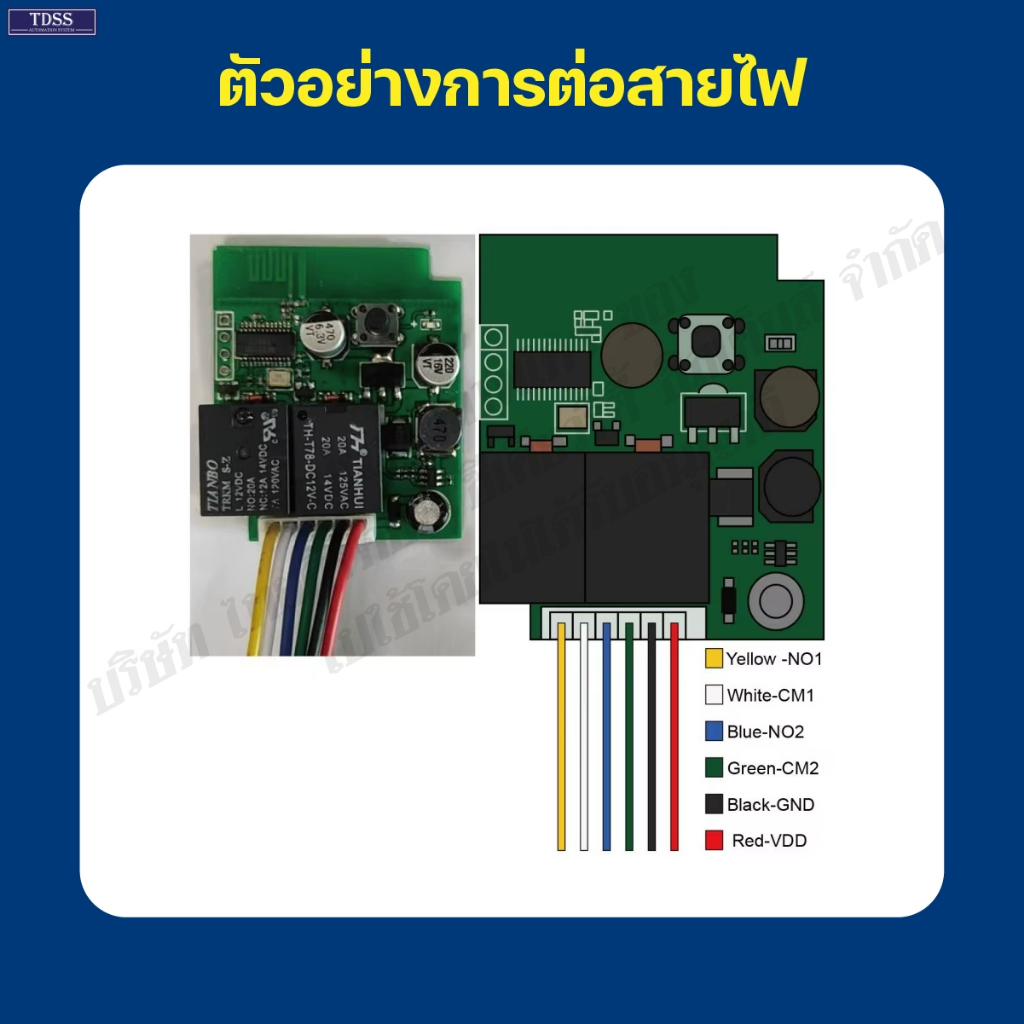

กล่องรับสัญญาณ USB เปิดประตูอัตโนมัติ ไม่ใช้รีโมท USB Car link Gate door moter for BSM เปิดมอเตอร์ประตู ระยะทำงาน 5-10 เมตร * แรงดันการทำงานของเครื่องรับ กระแสสลับ/กระแสตรง 12-24โวลต์ ** ติดใหม่ต้องซื้อชุดที่มี HUB+1USB ** รายการสินค้า  1. ชุดกล่องรับสัญญาณ HUB  + USB 1 ชุด 2. ซื้อเพิ่มเฉพาะตัว USB 1 ตัว  *** ต้องมีกล่องรับสัญญาณก่อนถึงจะใช้ USB ได้  * รถ 1 คัน ต่อ USB 1 ชิ้น ** รองรับ USB 340 ชิ้น สะสม (รถ 340 คัน) *** ต้องมีกล่องรับสัญญาณก่อนถึงจะใช้ USB ได้  **** ตอนใช้งาน USB ครั้งแรก หรือ ตอนเพิ่ม USB ตัวใหม่ สถานะประตู ต้องปิดอยู่เท่านั้น การต่อสายวงจร Carlink USB บอร์ดมอเตอร์ของลูกค้า (ติดตั้งโดยช่างชำนาญการ หรือ เข้าใจในวงจรของมอเตอร์) ติดปัญหา แชทสอบถาม@tdss เวลาทำการ จ-ส 8.30-17.00น. ก่อนติดตั้ง แนะนำให้ตรวจเช็คสถานะการทำงานของบอร์ดมอเตอร์ก่อน - ประตูเปิด ไฟสถานะที่บอร์ดมอเตอร์ > เปิด หากไม่ตรงแนะนำให้ปรับแก้ ให้มอเตอร์ทำงานตรงตามไฟสถานะของบอร์ด ก่อนใช้งาน เพราะกล่อง USB ทำงานตรงตามสถานะบอร์ด สายสีแดง > + / VCC 12-24 โวลต์. สายสีดำ > - / GND ชุดวงจรเปิด สายสีเหลือง > เปิด / OPEN / OP , สายสีขาว > COM ชุดวงจรปิด สายสีน้ำเงิน > ปิด / CLOSE / CL , สายเขียว > COM 1. ถ้าบอร์ดมอเตอร์เป็น Single mode (รีโมทปุ่มเดียวเปิด/ปิด/หยุด) ต่อสายสีเหลือง + น้ำเงิน ช่องเดียวกัน (ONE) 2. ถ้าบอร์ดมอเตอร์ สามารถตั้ง Auto Closed แนะนำให้ตั้ง Auto Closed และต่อเฉพาะชุดเปิดสายสีเหลือง+ขาว (ไม่ต้องต่อชุดปิดสาย สีน้ำเงิน + เขียว) - ถ้ามอเตอร์เป็น BSM DC ฝาเทา (รีโมทปุ่มเดียวเปิด/ปิด/หยุด) ให้ทำตามข้อ 2 การเพิ่ม USB เสียบ USB ตัวใหม่กับช่อง USB ในรถ และอยู่ในระยะรับส่งสัญญาณไม่เกิน 5 เมตร สถานะประตู ต้องปิดอยู่เท่านั้น กดปุ่ม P1 (แนะนำให้ใช้ปลายไขควง/ปากกาจิ้ม) 1 ครั้ง ไฟ LED กระพริบ 2 ครั้ง บอร์ดมอเตอร์จะสั่งงานเปิดประตู กด P1 อีกครั้งเพื่อออก เสร็จสิ้นขั้นตอน กดปุ่ม P1 ค้างเกิน 5 วินาที จนไฟ LED กระพริบ 5 ครั้ง เป็นการล้าง USB ทั้งหมด * ตอนใช้งาน USB ครั้งแรก หรือ ตอนเพิ่ม USB ตัวใหม่ สถานะประตู ต้องปิดอยู่เท่านั้น ** ถ้ารถยังเปิดสวิทย์ไฟอยู่ ก็อาจเปิดปิด ได้ตลอดครับ *** ถ้าเปิดสวิทย์ไฟรถ หรือ รถวิ่งเข้าอยู่ในระยะ 5-10 ม ประตูจะเปิดออโต้ และจะเปิดอยู่จนกว่า รถจะปิดสวิทย์หรือออกนอกระยะ ประตูจะปิด สำคัญ กล่อง USB สั่่งงานปิด แค่ครั้งเดียวเท่านั้น หากกล่อง HUB สั่งงานให้ประตูปิดแล้ว 1. กรณีติดเซนเซอร์ หากมีอะไรผ่านเซนเซอร์ ประตูตีกลับ กล่อง USB จะไม่สั่งปิดประตูอีก 2. ถ้าตอนประตูเปิด รถออกตัวเร็ว (USB ออกพ้นจากระยะของ HUB) นับ 5 วินาที กล่องจะสั่งงานปิดประตู หากประตูยังปิดไม่สุด กล่องจะไม่สั่งงานให้ปิดอีก ฉะนั้น ต้องรอให้ประตูเปิดสุดก่อนขับรถออกจากประตู เพื่อเป็นการป้องกันไม่ให้ประตูเปิดค้าง ต้องรอให้ประตูเปิดสุดก่อนขับรถออกจากประตู หรือ ตั้งปิดออโต้ไว้เสมอ 3. ไม่เหมาะหากนำไปใช้กับประตูที่ต้องเปิดค้างไว้นานๆ เพราะหากเปิดประตูค้างไว้ เมือรถวิ่งเข้าใกล้ประตู กล่องจะสั่งงานปิดประตูทันที โดยเฉพาะรีโมทเป็น Single mode (วิธีแก้ – โดยการกดรีโมทให้ตรง) คำอธิบายผลิตภัณฑ์ (Product Description) อุปกรณ์ 2.4G Car Link Unit ประกอบด้วย ตัวส่งสัญญาณ USB 2.4G และ ตัวรับสัญญาณ 2.4G ซึ่งสามารถใช้งานได้กับระบบควบคุมประตูอัตโนมัติ เช่น ประตูสวิงอัตโนมัติ ประตูเลื่อนอัตโนมัติ ไม้กั้นรถอัตโนมัติ ประตูม้วน ระบบเปิด-ปิดประตูโรงรถ และระบบควบคุมประตูอื่น ๆ เพียงเสียบตัวส่งสัญญาณ USB เข้ากับรถ เมื่อขับรถเข้าใกล้ประตู ประตูจะเปิดโดยอัตโนมัติ และเมื่อออกห่าง ประตูสามารถปิดเองได้ ระบบนี้รองรับการบันทึก USB สูงสุด 340 ชิ้น ภายในตัวรับสัญญาณเดียวกัน และรองรับทั้งการเปิดอัตโนมัติและปิดอัตโนมัติแบบไม่ต้องใช้กุญแจ I. ข้อมูลจำเพาะ (Specifications) รายการข้อมูลประเภทอุปกรณ์ตัวส่งและตัวรับสัญญาณ USB 2.4Gความถี่ (Frequency)2.4Gจำนวนช่องสัญญาณ2 ช่องแรงดันไฟฟ้าทำงานของตัวรับAC/DC 12-24Vกระแสทำงานของตัวรับ18mA ± 2ความจุหน่วยความจำรองรับสูงสุด 340 ชิ้น USBแรงดันไฟฟ้าทำงานของตัวส่ง USBDC 5Vกระแสทำงานของตัวส่ง USB1mA ± 0.5ระยะส่งสัญญาณประมาณ 10 เมตร การติดตั้ง (Installation) 1. การเชื่อมต่อสายไฟ Channel 1 ต่อสาย สีเหลือง ของ Channel 1 เข้ากับพอร์ต “open”, “Start”, “2 SIDE”, “1 SIDE”, “Card” หรือ “Loop” บนแผงควบคุม ต่อสาย สีขาว เข้ากับพอร์ต COM บนแผงควบคุม ต่อสาย VDD (สีแดง) เข้ากับ VCC หรือ AC/DC 12-24V หรือ VDD และ COM บนแผงควบคุม ต่อสาย GND (สีดำ) เข้ากับพอร์ต COM บนแผงควบคุม หากต้องการใช้งานฟังก์ชันเปิด-ปิด ให้เชื่อมต่อกับพอร์ต “open” และ “close” บนแผงควบคุม หมายเหตุ: หากประตูของคุณไม่มีฟังก์ชันปิดอัตโนมัติ ให้ต่อเฉพาะ Channel 1 สำหรับการเปิดประตูอัตโนมัติ และใช้ Channel 2 สำหรับฟังก์ชันปิดอัตโนมัติ 2. การเชื่อมต่อสายไฟ Channel 2 ต่อสาย สีเหลือง ของ Channel 1 เข้ากับพอร์ต “open”, “Start”, “2 SIDE”, “1 SIDE”, “Card” หรือ “Loop” ต่อสาย สีน้ำเงิน ของ Channel 2 เข้ากับพอร์ต Close ต่อสาย สีขาว และ สีเขียว เข้ากับพอร์ต COM ต่อสาย VDD (สีแดง) เข้ากับ VCC หรือ AC/DC 12-24V หรือ VDD และ COM บนแผงควบคุม ต่อสาย GND (สีดำ) เข้ากับพอร์ต COM การตั้งค่าและการใช้งาน (Operation) 1. การโปรแกรมตัวส่งสัญญาณ USB เข้ากับตัวรับ เสียบตัวส่งสัญญาณ USB แล้วเปิดเครื่อง → ไฟจะกระพริบเพื่อส่งสัญญาณ กดปุ่ม P1 บนตัวรับ → ไฟ LED จะกระพริบเร็วเพื่อยืนยันว่าการเพิ่มอุปกรณ์สำเร็จ หมายเหตุ: ถ้ากดปุ่ม P1 ซ้ำอีกครั้งในโหมดตั้งค่า ระบบจะออกจากโหมดโปรแกรมโดยอัตโนมัติ 2. การลบตัวส่งสัญญาณ USB ทั้งหมด กดปุ่ม P1 ค้างไว้ประมาณ 5 วินาที ไฟ LED จะกระพริบ 5 ครั้ง → ปล่อยปุ่ม ตัวส่งสัญญาณ USB ทั้งหมดจะถูกลบออกจากระบบ
