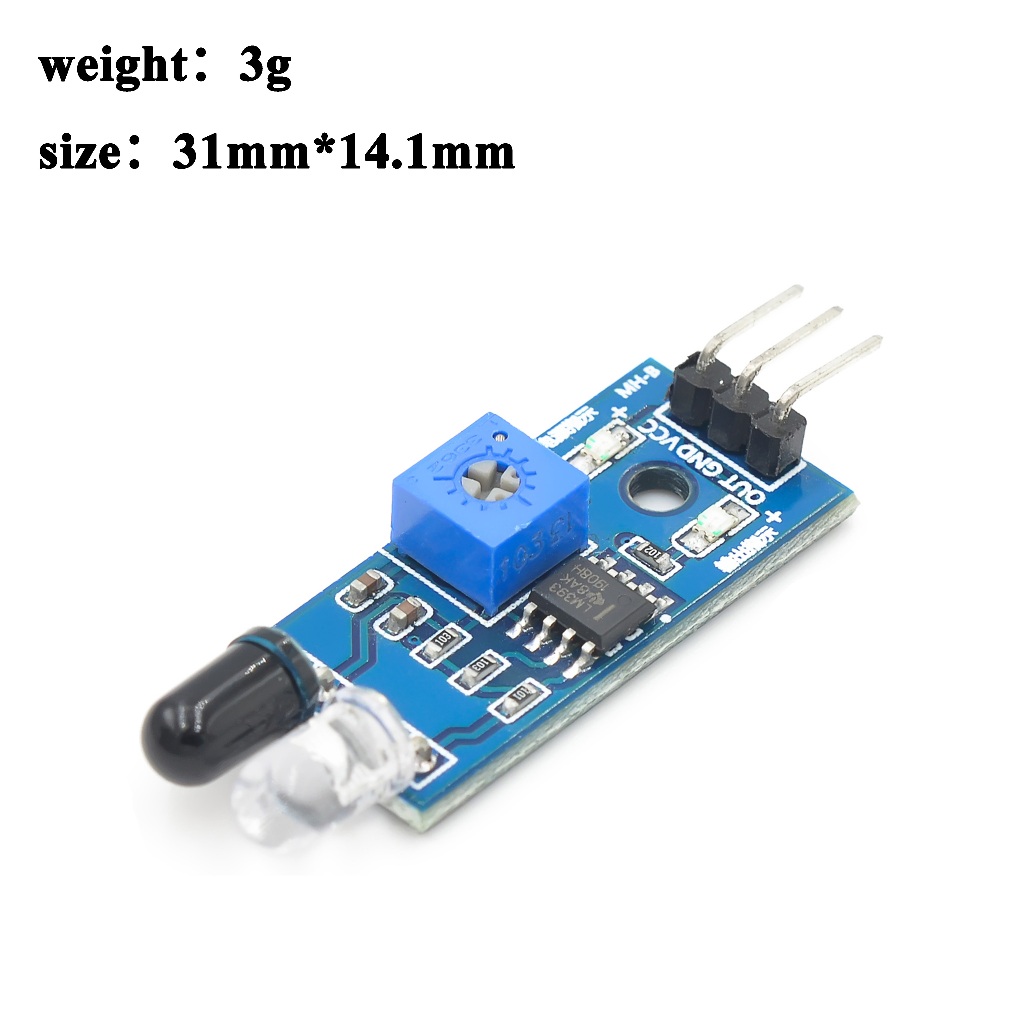

โมดูลเซ็นเซอร์หลบหลีกสิ่งกีดขวางรถอัจฉริยะ อินฟราเรด ติดตามเส้น

ภาพรวมผลิตภัณฑ์ผลิตภัณฑ์สำหรับอุปกรณ์อินฟราเรด – เซ็นเซอร์หลีกเลี่ยงอุปสรรคอินฟราเรด ฟังก์ชันการทำงาน: โมดูลเซ็นเซอร์นี้สามารถปรับตัวให้เข้ากับแสงโดยรอบได้อย่างมาก มันใช้เครื่องส่งและตัวรับสัญญาณอินฟราเรด เมื่อตรวจพบสิ่งกีดขวาง สัญญาณอินฟราเรดสะท้อนจะถูกประมวลผลโดยวงจรเปรียบเทียบ ซึ่งก็จะมี: เปิดใช้งานไฟ LED สีเขียวเพื่อเปิดใช้งานไฟแสดงสถานะ LED สีเขียว เอาต์พุตสัญญาณดิจิตอลระดับต่ำ ระยะตรวจจับสามารถปรับได้ (2-30 ซม.) ผ่านโพเทนชิออมิเตอร์ออนบอร์ด แรงดันไฟฟ้าที่ใช้งาน: 3.3V - 5V สถานการณ์การใช้งาน: การหลีกเลี่ยงอุปสรรคของหุ่นยนต์หุ่นยนต์ หลีกเลี่ยงสิ่งกีดขวางการหลีกเลี่ยงรถยนต์ของเล่น จำนวนวัตถุสายการผลิตนับวัตถุวัตถุ ระบบติดตามเส้นขาวดำระบบติดตามเส้นขาวดำ ข้อมูลจำเพาะ: สถานะการตรวจจับสถานะการตรวจจับ: ตรวจพบอุปสรรค→ไฟ LED สีเขียว, ขาออก = ต่ำ ระยะตรวจจับ: 2-30 ซม. ปรับได้ มุมตรวจจับมุมตรวจจับ: 35° โพเทนชิออมิเตอร์แบบโพเทนชิออมิเตอร์จะปรับช่วง: ตามเข็มนาฬิกา: เพิ่มระยะทาง ทวนเข็มนาฬิกา: ลดระยะทาง ปัจจัยความไวในการตรวจจับการตรวจจับ: ได้รับผลกระทบจากการสะท้อนและรูปร่างของวัตถุเป้าหมาย วัตถุสีดำหรือขนาดเล็ก→ช่วงการตรวจจับที่สั้นลง→ช่วงการตรวจจับที่สั้นลง วัตถุสีขาวหรือวัตถุขนาดใหญ่→ช่วงการตรวจจับที่ยาวนานขึ้น→ การเชื่อมต่อเอาต์พุต: OUT pin สามารถเชื่อมต่อกับพิน I / O ของไมโครคอนโทรลเลอร์หรือรีเลย์ 5V สายไฟ: . VCC → VCC → VCC → VCC จีเอ็นดี → ฝันดี ออกนอกบ้าน→ฉัน/O pin ตัวเปรียบเทียบ: ใช้ LM393 เพื่อประสิทธิภาพที่มั่นคง แหล่งจ่ายไฟ: 3V - 5V DC ไฟ LED สีแดงสว่างขึ้นเมื่อใช้พลังงาน การติดตั้ง: รูสกรู 3 มม. สำหรับติดตั้งง่าย ขนาด: ขนาด PCB: 3.2 ซม. × 1.4 ซม การสอบเทียบโรงงานโรงงาน: แรงดันไฟฟ้าเกณฑ์ได้รับการตั้งไว้ล่วงหน้าก่อนจัดส่ง ⚠️ อย่าปรับโพเทนชิออมิเตอร์เว้นแต่จำเป็น คำแนะนำในการเดินสายไฟ: VCC: เชื่อมต่อกับแหล่งจ่ายไฟภายนอก 3.3V - 5V (ใช้ได้กับไมโครคอนโทรลเลอร์ทั้ง 5V และ 3.3V) GND: เชื่อมต่อกับพื้นดิน OUT: อินเทอร์เฟซเอาต์พุตดิจิตอลจากโมดูล ระดับตรรกะ 0 หรือ 1 (เอาท์พุท ระดับตรรกะ 0 หรือ 1)
