CIKACHI Floatless Level Switch สวิตซ์ควบคุมระดับน้ำ รุ่น C61F-GP

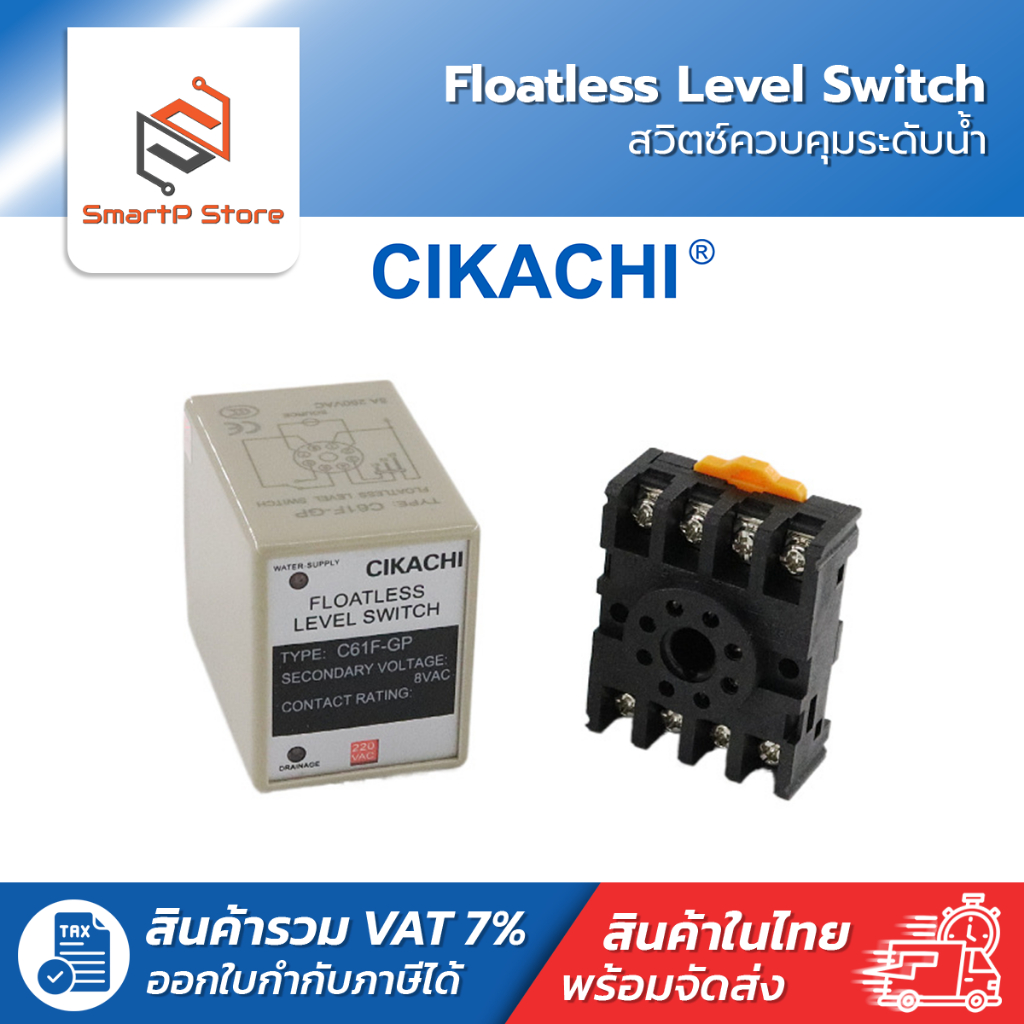

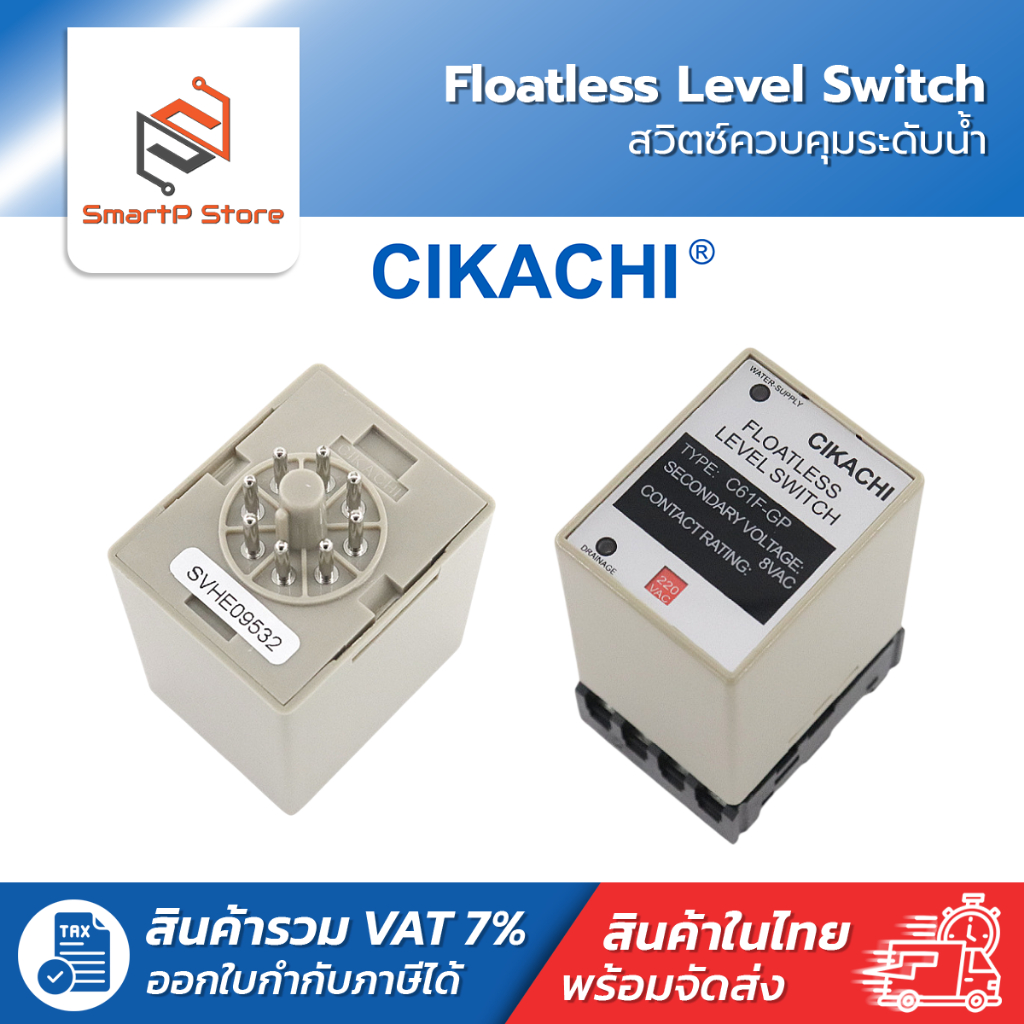

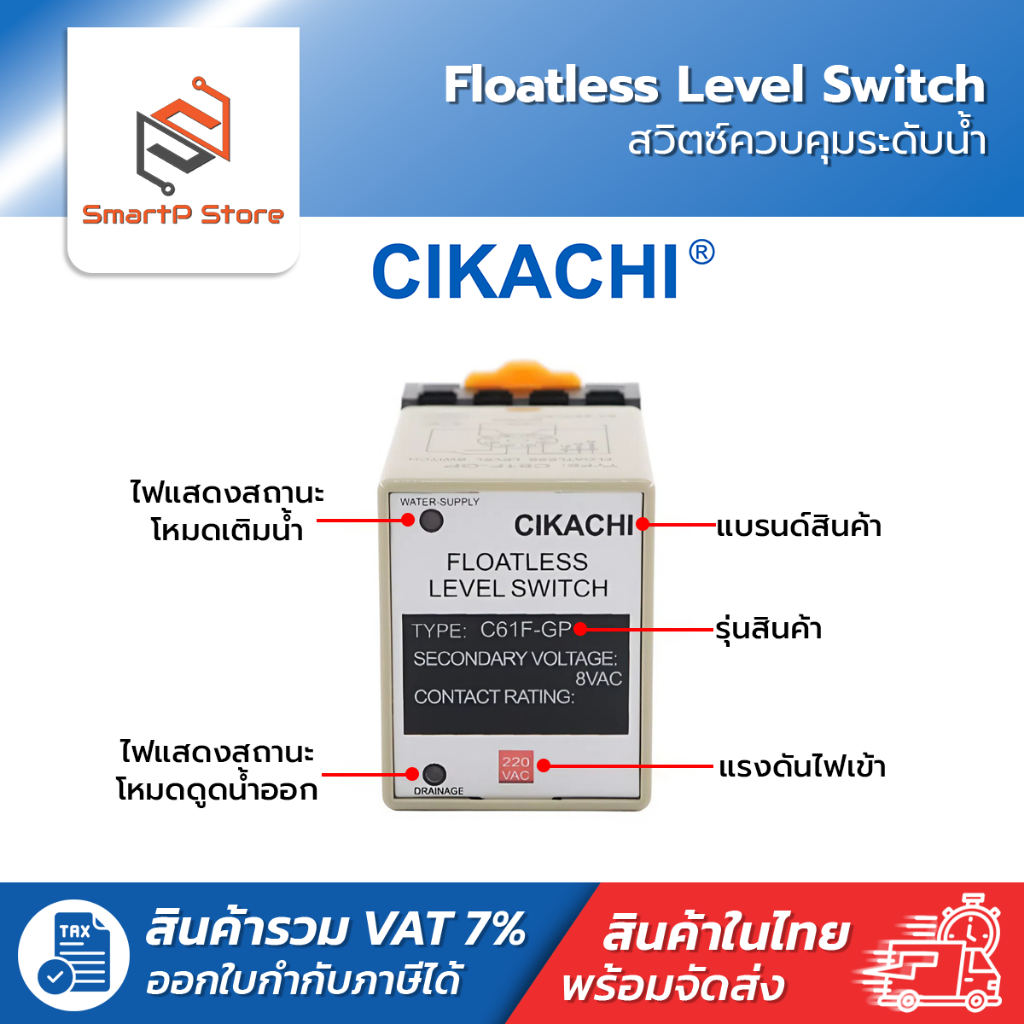

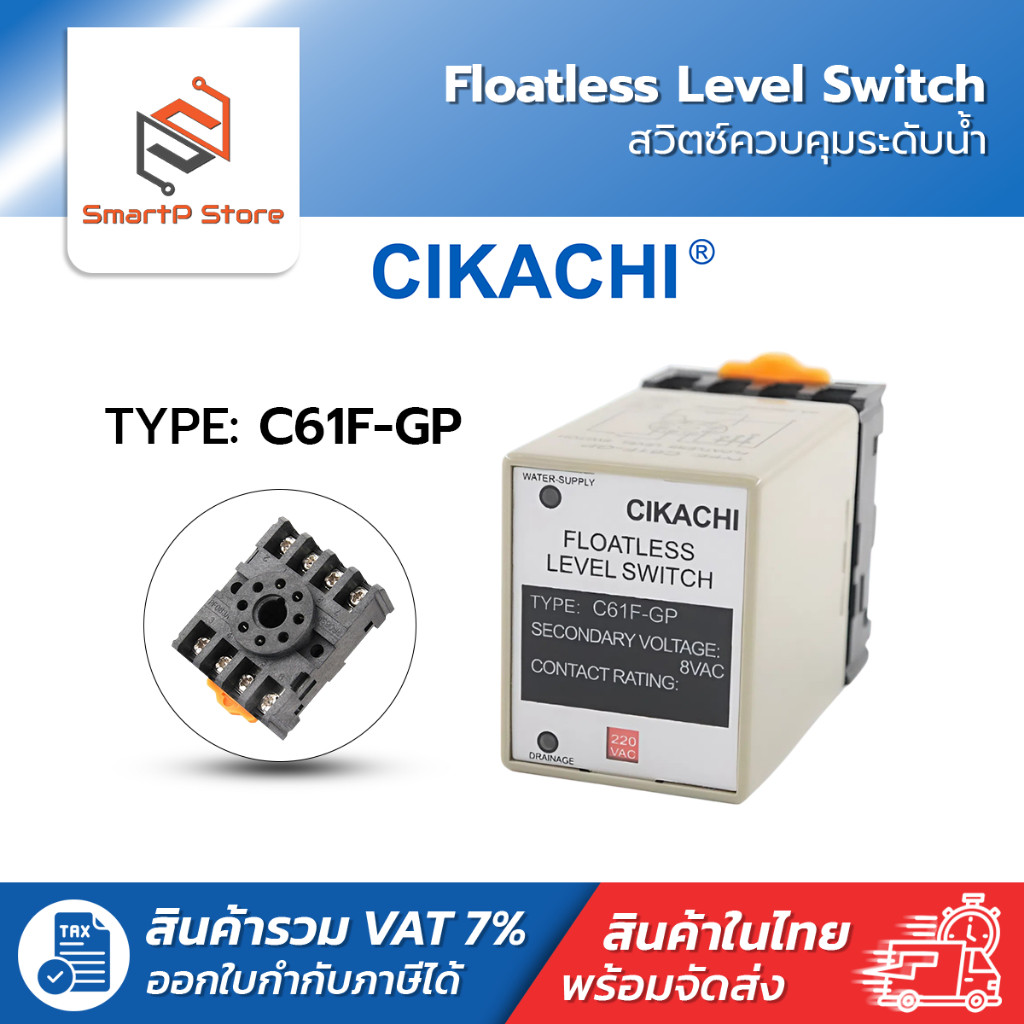

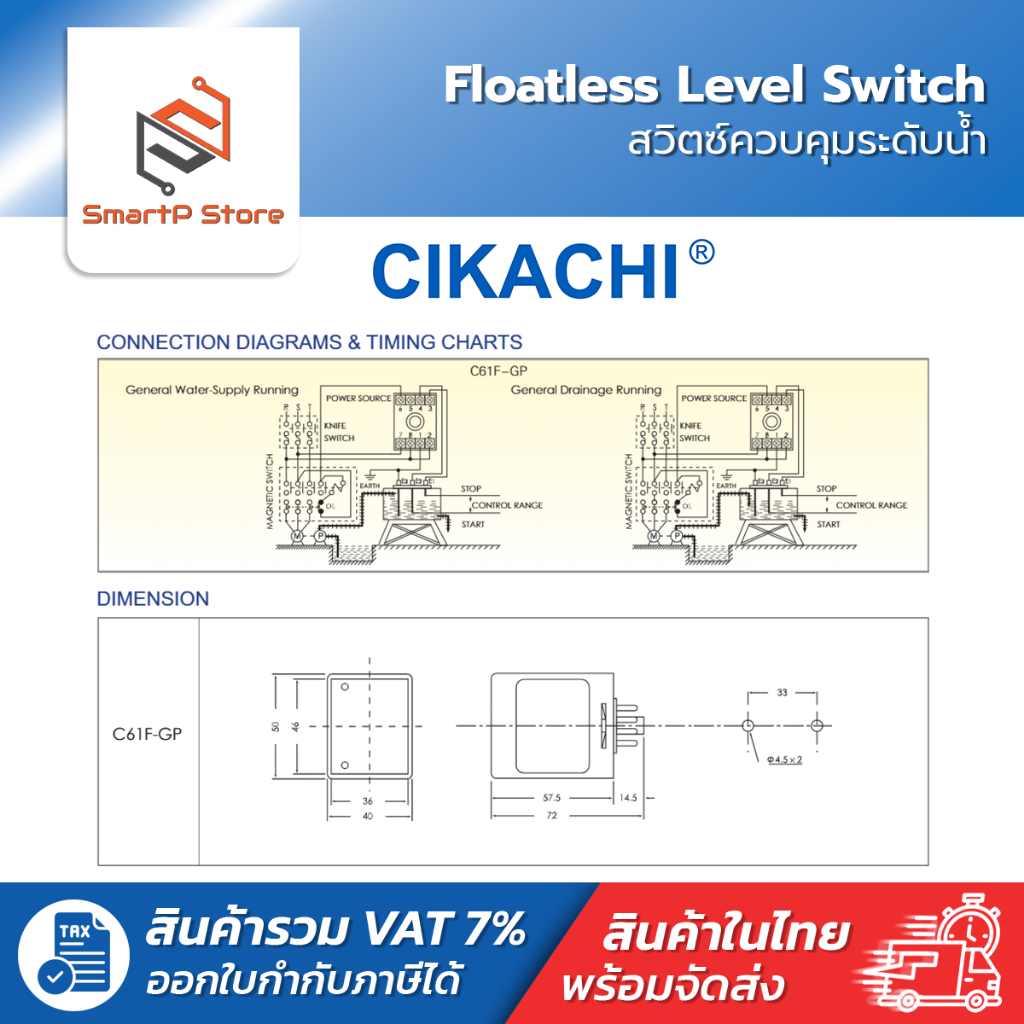

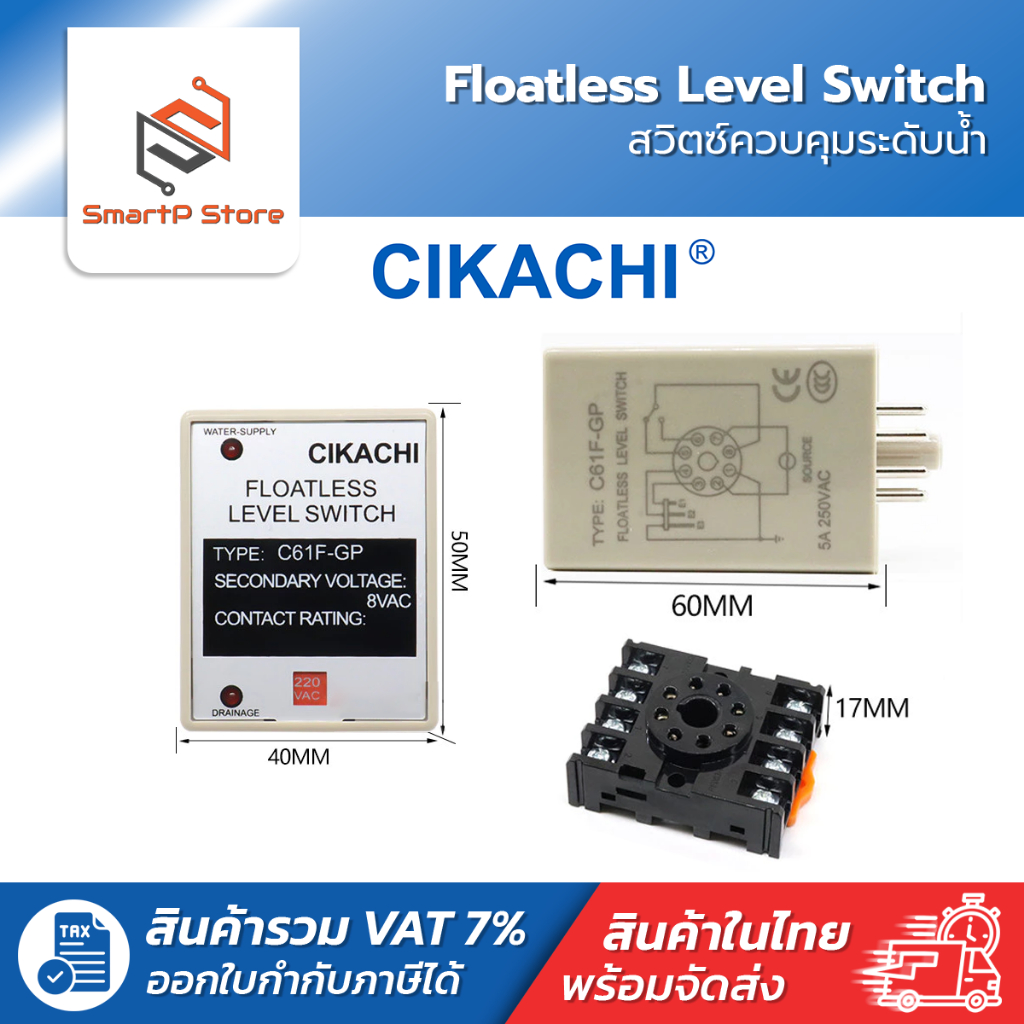

CIKACHI Floatless Level Switch สวิตซ์ควบคุมระดับน้ำ รุ่น C61F-GP   รายละเอียดสินค้า Floatless Level Switch ยี่ห้อ: CIKACHI รุ่น: C61F-GP แรงดันไฟเข้า: AC220V พร้อมซ็อกเก็ต: PF083A หน้าสัมผัส: 5A 250V อุณหภูมิใช้งาน: -10°C ถึง 50°C การติดตั้ง: DIN Rail 35mm. (ผ่าน Socket)   หลักการทำงาน -การตรวจจับระดับน้ำ: อุปกรณ์จะจ่ายกระแสไฟฟ้าแรงดันต่ำ (โดยทั่วไปคือ AC 8V) ไปยังก้านอิเล็กโทรด 3 แท่งที่ติดตั้งอยู่ในถังน้ำ ได้แก่  E1 (Electrode 1): สำหรับระดับน้ำสูงสุด (High Level)  E2 (Electrode 2): สำหรับระดับน้ำต่ำสุด (Low Level)  E3 (Electrode 3): สำหรับต่อลงดิน (Ground)   -การทำงานของรีเลย์: เมื่อระดับน้ำในถังสูงขึ้นจนสัมผัสกับก้าน E1, E2 และ E3 จะทำให้วงจรไฟฟ้าครบวงจร ส่งผลให้รีเลย์ภายในอุปกรณ์ทำงานและเปลี่ยนสถานะหน้าสัมผัส (Contact) เพื่อสั่งการอุปกรณ์ที่เชื่อมต่อ เช่น ปั๊มน้ำ, วาล์วไฟฟ้า หรือระบบเตือนภัย   -การควบคุมการทำงาน: 1. กรณีเติมน้ำเข้าถัง(Water Supply): เมื่อน้ำลดลงต่ำกว่า E2 วงจรจะขาด ทำให้รีเลย์เปลี่ยนสถานะสั่งให้ปั๊มทำงานเพื่อสูบน้ำเข้าถัง และจะหยุดทำงานเมื่อน้ำสูงขึ้นถึง E1 2. กรณีระบายน้ำออก(Drainage): เมื่อน้ำสูงขึ้นถึง E1 วงจรจะครบ ทำให้รีเลย์เปลี่ยนสถานะสั่งให้ปั๊มทำงานเพื่อระบายน้ำออก และจะหยุดทำงานเมื่อน้ำลดลงต่ำกว่า E2
