ZX-BLE มินิบอร์ดสื่อสารข้อมูลอนุกรมไร้สายผ่านบลูทูธกำลังงานต่ำ

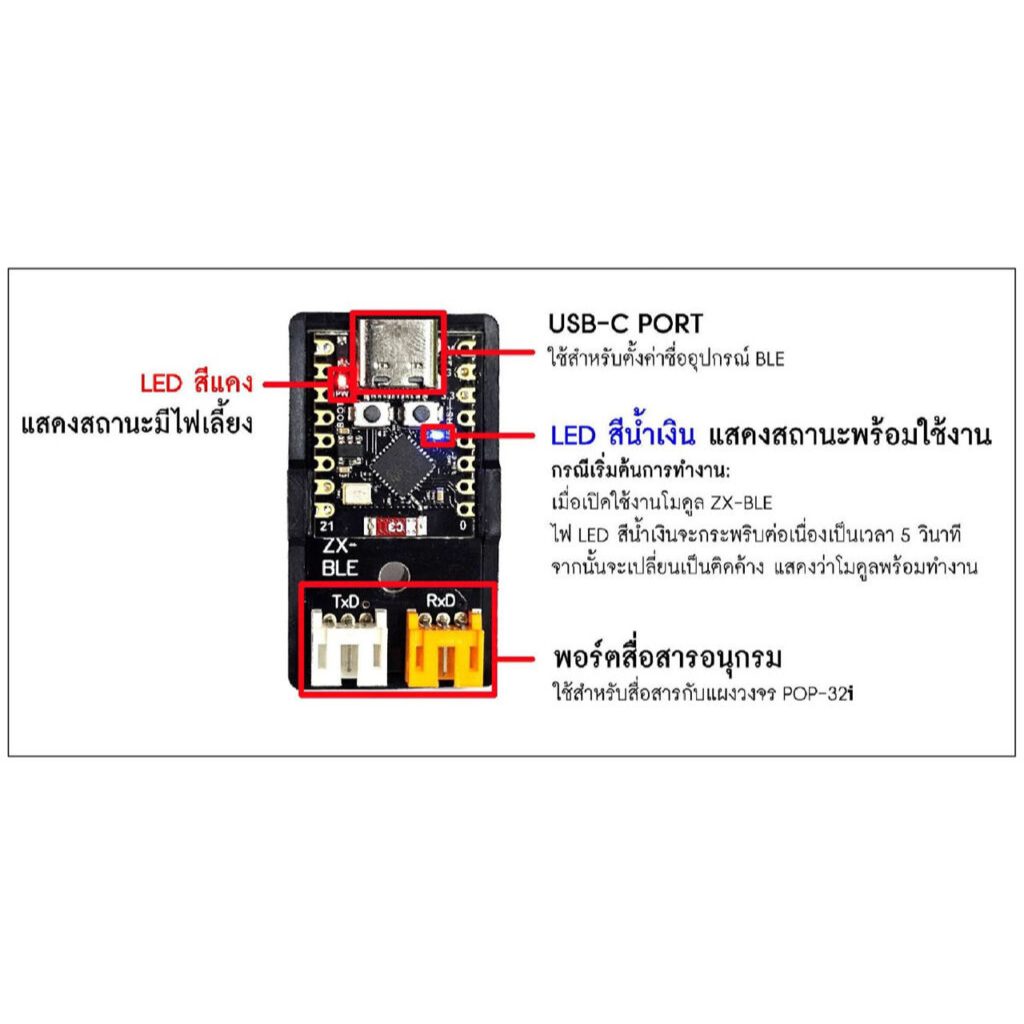

ประกอบด้วย – มินิบอร์ด ZX-BLE – สาย USB-C – สาย JST3AA-8 จำนวน 2 เส้น – สาย JST3AF-8 จำนวน 2 เส้น – เอกสารประกอบการใช้งาน (เล่มนี้) 1. คุณสมบัติทางเทคนิค ๐ ใช้ไมโครคอนโทรลเลอร์ ESP32-C3 ให้ทำงานในโหมดบลูทูธพลังงานต่ำหรือ BLE (Bluetooth Low Energy) ๐ ติดต่อกับบอร์ดไมโครคอนโทรลเลอร์ได้ทุกรุ่นที่มีพอร์ตสื่อสารข้อมูลอนุกรม UART ๐ อัตราบอด 115,200 บิตต่อวินาที ในรูปแบบข้อมูล 8N1 (8 บิตข้อมูล, ไม่มีการตรวจสอบบิตพาริตี้ และ 1 บิตหยุด) ๐ ใช้ไฟเลี้ยง 3.3V ต้องการกระแสไฟฟ้า 20mA ขณะรับส่งข้อมูล ๐ มีจุดต่อ RxDและ TxDเป็นคอนเน็กเตอร์ JST ตัวผู้ 2.0 มิลลิเมตร 3 ขา ๐ มี LED แสดงสถานะไฟเลี้ยงและการสื่อสารข้อมูล ๐ มีจุดต่อพอร์ต USB-C สำหรับติดต่อกับคอมพิวเตอร์เพื่อตั้งค่าอัตราบอดและชื่ออุปกรณ์สำหรับการจับคู่อุปกรณ์ BLE
