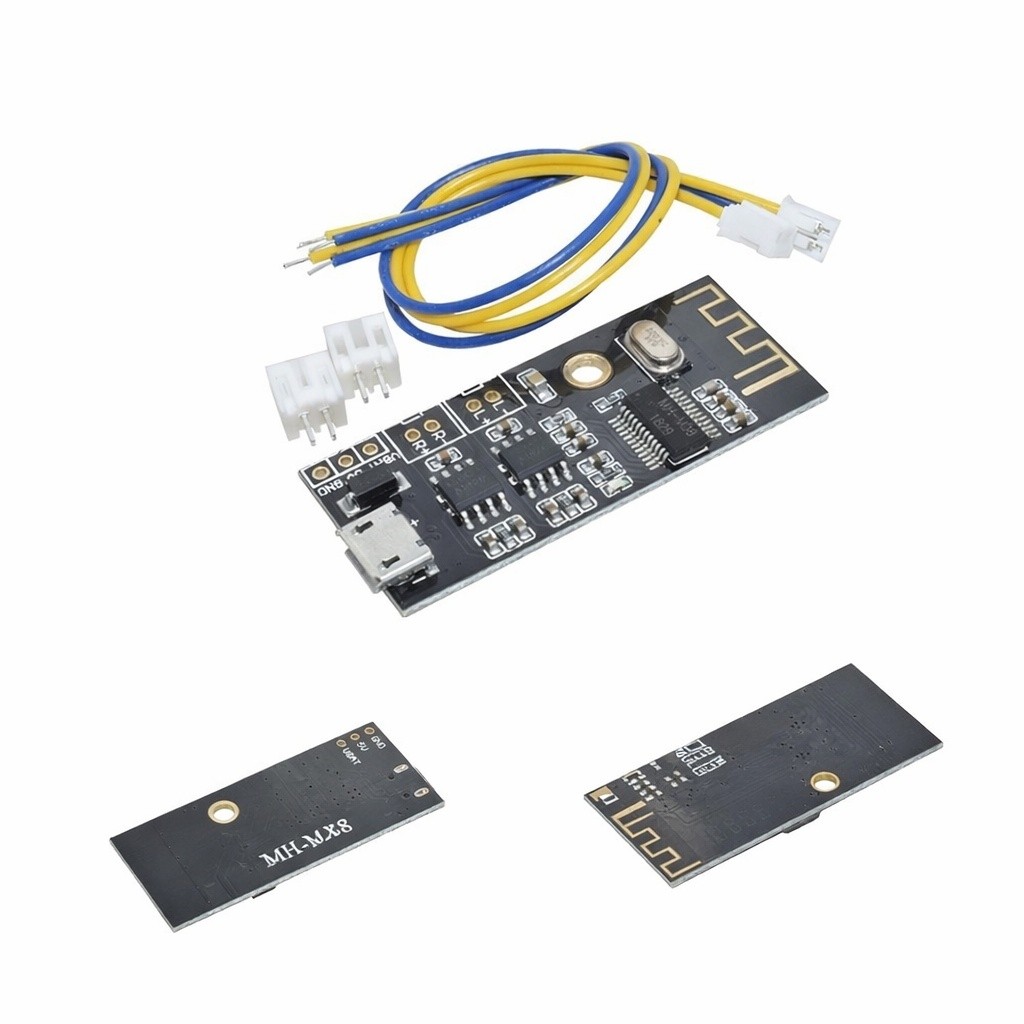

MH-MX8 Bluetooth Audio โมดูล 4.2 Stereo HiFi Lossless พลังเสียงคมชัด เชื่อมต่อไร้สาย อัปเกรดเครื่องเสียง DIY

ชื่อสินค้า: โมดูลเสียงบลูทูธไร้สาย MH-MX8 รุ่น 4.2 สเตอริโอ Hi-Fi Lossless สำหรับอัปเกรดงาน DIY ด้านการสื่อสาร ภาพรวมผลิตภัณฑ์: โมดูลเสียงบลูทูธไร้สาย MH-MX8 มอบทางเลือกเสียงคุณภาพสูงด้วยการใช้พลังงานต่ำ ออกแบบมาสำหรับการใช้งานเสียงสเตอริโอแบบ Lossless ผสานเทคโนโลยี Bluetooth 4.2 ที่ทันสมัย ส่งเสริมการรับสัญญาณเสียงอย่างมีประสิทธิภาพ เหมาะสำหรับการอัปเกรดระบบเสียง DIY ให้ครอบคลุมมากยิ่งขึ้น ด้วยระยะเชื่อมต่อสูงสุดถึง 20 เมตรในสภาพแวดล้อมที่ไม่มีสิ่งกีดขวาง จึงมั่นใจได้ถึงการส่งสัญญาณแบบไร้สายอย่างมีเสถียรภาพและต่อเนื่อง คุณลักษณะเด่น: - เทคโนโลยี Bluetooth 4.2 พร้อมรองรับการเชื่อมต่ออัตโนมัติ - รองรับการถอดรหัส Lossless สำหรับไฟล์เสียง WAV, WMA, FLAC, APE, และ MP3 - สัญญาณเสียงสเตอริโอแบบสองแชนเนล เพื่อประสบการณ์เสียงที่คมชัดสมจริง ข้อมูลทางเทคนิค: - แรงดันไฟฟ้าขณะใช้งาน: 5V (หากใช้แบตเตอรี่ลิเทียม 3.7V ให้ชอร์ตไดโอด) - กระแสไฟฟ้าสูงสุดขณะใช้งาน: 5V2A เมื่อจ่ายไฟด้วยแรงดัน 5V - เอาต์พุตเสียง: รองรับลำโพง 2 ตัว ความต้านทาน 2-8 โอห์ม กำลังขับ 3-5W; แนะนำใช้ลำโพง 4 โอห์ม 5W - ลดสัญญาณรบกวนทางเสียง: เพื่อคุณภาพเสียงสูงสุด ควรกราวด์อย่างเหมาะสมและแยกแหล่งจ่ายไฟเพื่อลดสัญญาณรบกวน รายละเอียดขาโมดูล: MH-M18: - KEY: ขาควบคุมมัลติฟังก์ชัน (รองรับการกดปุ่ม 4 รูปแบบโดยต่อความต้านทานภายนอก) - MUTE: ขาควบคุมปิดเสียง (เมื่อปิดเสียงจะมีระดับสูง 3.3V ขณะเล่นเสียงจะเป็น 0V) - VCC: ขาไฟเลี้ยง 5V - GND: ขากราวด์ - L: เอาต์พุตเสียงแชนเนลซ้าย - R: เอาต์พุตเสียงแชนเนลขวา MH-M28 & MH-M38: - 5V: ขาไฟเลี้ยง 5V - GND: ขากราวด์ - VBAT: ขาบวกแบตเตอรี่ลิเทียม 3.7-4.2V - L+/L-: เอาต์พุตเสียงแชนเนลซ้าย (ขับตรงต่อลำโพงสำหรับ MH-M38) - R+/R-: เอาต์พุตเสียงแชนเนลขวา (ขับตรงต่อลำโพงสำหรับ MH-M38) - AGND: ขากราวด์สัญญาณเสียง (เฉพาะ MH-M28) คุณสมบัติเสริม: - โมดูลรองรับการจ่ายไฟผ่าน Micro USB (5V), แหล่งจ่าย 5V ภายนอก หรือแบตเตอรี่ลิเทียม 3.7V - สำหรับ MH-M18 หากใช้แบตเตอรี่ลิเทียม 3.7V ให้เปลี่ยนไดโอดเป็นตัวต้านทาน 0 โอห์มขนาด 0603 หรือชอร์ตแผ่นแพดไดโอด - ควรระมัดระวังสัญญาณรบกวนเนื่องจากการออกแบบแผงวงจรเปลือย - MH-M38 มีฟังก์ชัน USB Sound Card เพื่อใช้งานแบบ Plug and Play กับคอมพิวเตอร์ ควรใช้แหล่งจ่ายไฟคุณภาพสูงเพื่อให้ได้คุณภาพเสียงที่ดีที่สุด โดยแนะนำให้มีวงจรกรอง LC โดยเฉพาะเมื่อใช้แหล่งจ่ายไฟ Switching เช่นที่ชาร์จโทรศัพท์มือถือ MH-M38 ติดตั้งวงจรขยายเสียงขนาด 5W แบบคู่ในตัว ไม่อนุญาตให้ขนานลำโพงภายนอกหรือรวมขั้วลำโพงลบร่วมกัน เนื่องจากอาจทำให้ชิปขยายเสียงเสียหายได้ หมายเหตุ: ขา MUTE จะให้สัญญาณระดับสูง 3.3V ขณะปิดเสียง และให้สัญญาณระดับต่ำ 0V เมื่อเล่นเสียง โปรดปรับการใช้งานตามลักษณะ Trigger ของบอร์ดขยายเสียงภายนอก Product Name: MH-MX8 Wireless Bluetooth Audio Module Version 4.2 Hi-Fi Lossless Stereo for DIY Communication System Upgrade Product Overview: The MH-MX8 Wireless Bluetooth Audio Module offers a high-quality audio solution with low power consumption. Designed for lossless stereo sound applications, it integrates advanced Bluetooth 4.2 technology to ensure efficient audio signal reception. Ideal for comprehensive DIY audio system upgrades, the module provides stable and uninterrupted wireless signal transmission with a maximum connection distance of up to 20 meters in unobstructed environments. Key Features: - Bluetooth 4.2 technology with automatic pairing support - Supports lossless decoding for WAV, WMA, FLAC, APE, and MP3 audio files - Dual-channel stereo audio output for a clear and realistic listening experience Technical Specifications: - Operating voltage: 5V (If powered by a 3.7V lithium battery, short the diode) - Maximum operating current: 5V2A when supplied with 5V - Audio output: Supports 2 speakers with impedance between 2-8Ω, output power 3-5W; recommended to use 4Ω 5W speakers - Noise reduction: For optimal audio quality, proper grounding and separate power supply are recommended 📣📣📣 🌟วิธีการใช้สินค้า📘 กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม 🌟เงื่อนไขการรับประกันสินค้า🛠️ - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น 🏭) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย 🌟การตัดรอบและการจัดส่งสินค้า🚀 - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ 🌟การออกใบกำกับภาษี/ใบเสร็จรับเงิน 🗒️ - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม 🙏🙏🙏
