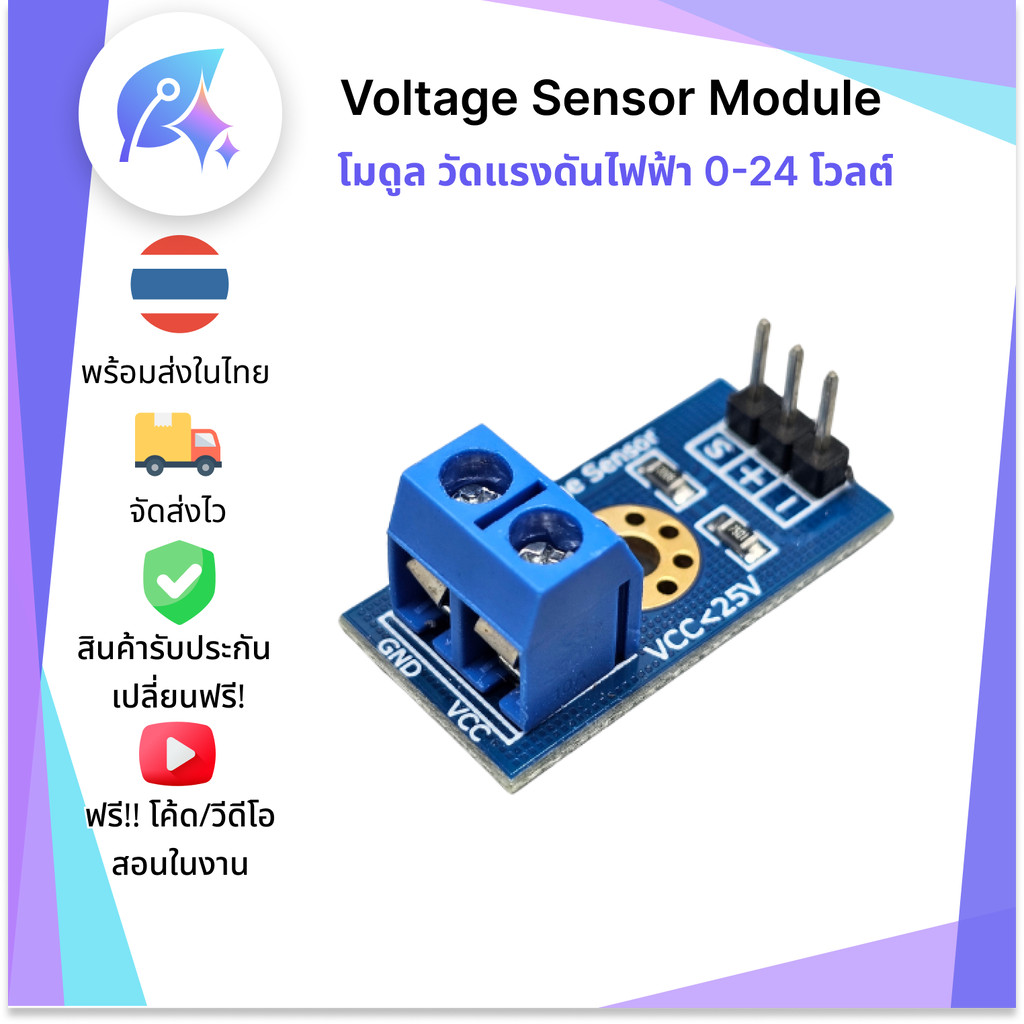

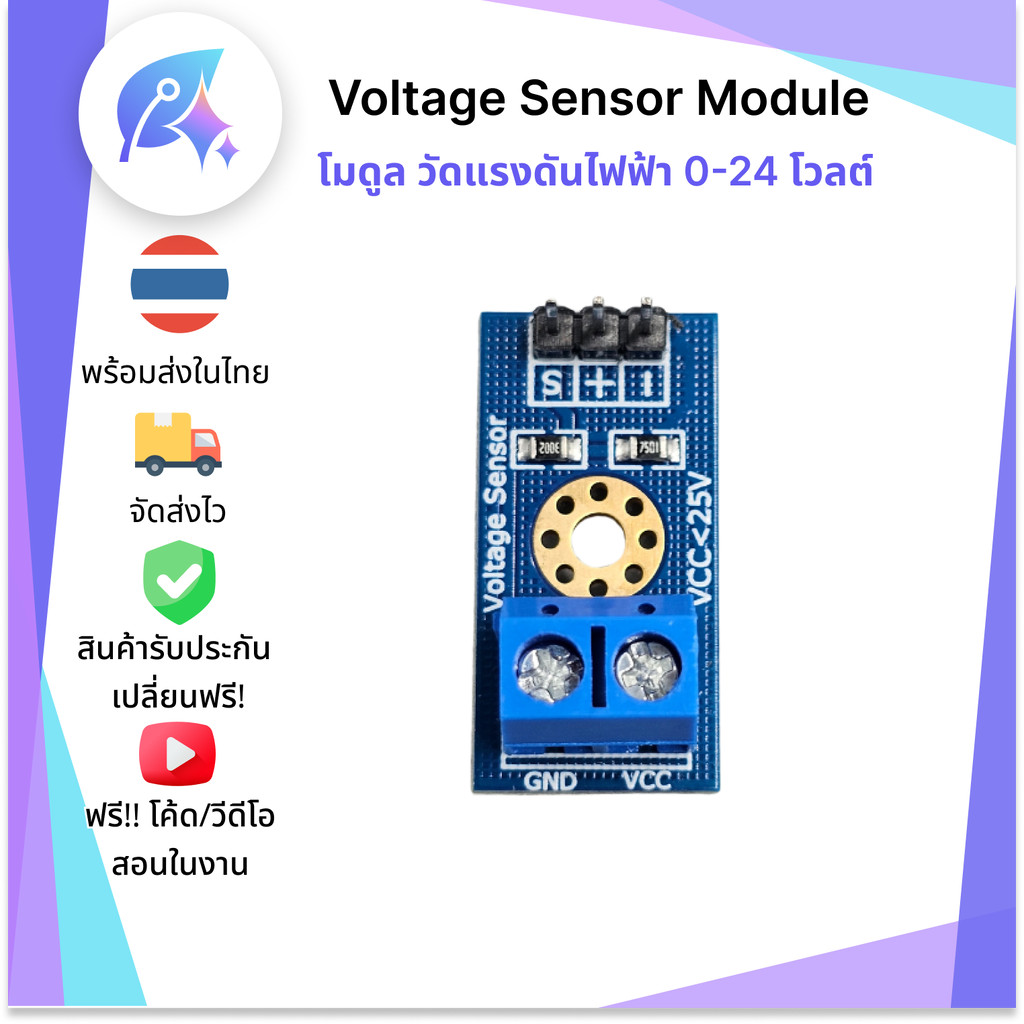

Voltage Sensor Module DC 0-25V โมดูลวัดแรงดันไฟฟ้า SNP-00263

📡 Voltage Sensor Module DC 025V โมดูลวัดแรงดันไฟฟ้าแบบง่าย ✨ โมดูลนี้ออกแบบมาให้สามารถวัดแรงดันไฟฟ้าสูงถึง 25V โดยใช้หลักการแบ่งแรงดัน (voltage divider) เพื่อให้ปลอดภัยและใช้งานร่วมกับไมโครคอนโทรลเลอร์ได้สะดวก 🎨 ทำไมต้องเลือกโมดูลนี้? 🤔 - ใช้งานง่าย: ไม่ต้องใส่วงจรเพิ่มเติม แค่เชื่อมต่อเข้ากับบอร์ดอื่น ๆ ได้ทันที - วัดได้หลากหลาย: รองรับแรงดันตั้งแต่ 0 ถึง 25V เหมาะใช้ตรวจสอบแบตเตอรี่, แหล่งจ่ายไฟ หรือในระบบออโตเมชันต่าง ๆ คุณสมบัติหลัก: - Input Voltage Range: DC 025V - Voltage Detection Range: ประมาณ 0.02445V 25V - Analog Resolution (Arduino 10-bit): ประมาณ 0.00489V ต่อขั้น (5V/1023) เมื่อลดด้วย divider แล้วได้ 0.02445V ต่อขั้น - โครงสร้าง Divider: ใช้ตัวต้านทาน R1 = 30k และ R2 = 7.5k ลดแรงดัน 5 เท่า - ขนาดบอร์ด: ประมาณ 28 14 13มม. หรือ 4 3 2ซม. แล้วแต่รุ่น - การเชื่อมต่อ: - VCC (แดง): ต่อกับแหล่งแรงดันที่ต้องการวัด (025V) - GND (ดำ): ต่อกับขั้วลบของแหล่งไฟ - S (ออก): ต่อเข้ากับ Analog Input บนไมโครคอนโทรลเลอร์ - บางรุ่นมีพิน "+" และ "" เพิ่มมาให้ แต่ใช้เฉพาะ VCC/GND/S การใช้งาน: - ต่อสาย VCC แหล่งที่ต้องการวัด - ต่อสาย GND กราวด์ร่วมกับ Arduino - ต่อสาย S ขา Analog เช่น A0 ของ Arduino - ใช้สูตรคำนวณแรงดันจริง: - Vout = analogRead(A0) * (5.0 / 1023.0); - Vin = Vout * (R1 + R2) / R2 = Vout * (30k + 7.5k) / 7.5k = Vout * 5 *** หากต้องการใบกำกับภาษี🧾 รบกวนทักแชท💬ก่อนสั่งซื้อนะครับ 🙏 *** *** สินค้าทุกชิ้นรับประกัน 💯% *** เปลี่ยนฟรีทันทีภายใน 15 วัน 📅 หากเกิดความเสียหายจากทางร้าน *** พบปัญหาการใช้งานสามารถปรึกษาได้ฟรี ทักแชทได้เลยครับ 👍 *** *** ขอบคุณที่มาอุดหนุนครับ 😊 ***
