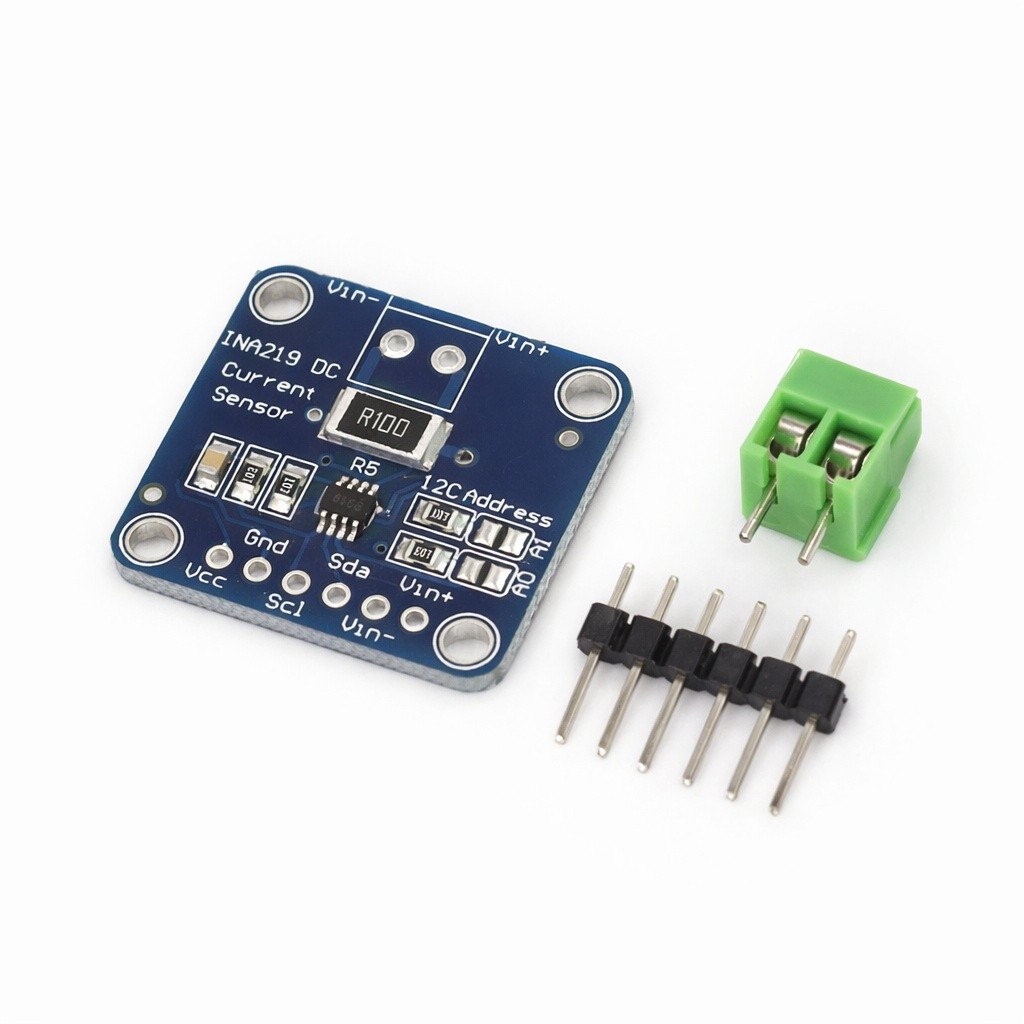

INA219 I2C Sensor Module วัดกระแส/กำลัง สองทิศทาง ±1%, 0-26V, 3-5.5V, I2C 3.4MHz, ชันต์ 0.1Ω

โมดูลเซนเซอร์ตรวจวัดกระแส/กำลังไฟแบบสองทิศทาง MCU-219 INA219 โมดูลเซนเซอร์ MCU-219 INA219 เป็นโซลูชันขนาดกะทัดรัดและแม่นยำสำหรับการตรวจวัดกระแสและกำลังไฟแบบสองทิศทาง เหมาะสำหรับการใช้งานในเซิร์ฟเวอร์ โน้ตบุ๊ก แหล่งจ่ายไฟ ระบบจัดการแบตเตอรี่ อิเล็กทรอนิกส์ยานยนต์ และอุปกรณ์โทรคมนาคม มาพร้อมอินเทอร์เฟซ I2C ที่ใช้งานง่ายผสมผสานฟังก์ชันการทำงานที่ครบถ้วนในรูปทรงที่ประหยัดพื้นที่ คุณสมบัติเด่น: - ใช้ชิป INA219 ที่มีสถาปัตยกรรม zero-drift เพื่อผลการวัดที่แม่นยำและเชื่อถือได้อย่างต่อเนื่อง - ความแม่นยำสูงในการตรวจจับ ด้วยค่าความคลาดเคลื่อน ±1% ในช่วงอุณหภูมิ -40°C ถึง +85°C - ค่าแรงดันออฟเซ็ตต่ำเพียง 100 µV ช่วยเพิ่มความแม่นยำในการวัด ข้อมูลทางเทคนิค: - ช่วงแรงดันบัสที่สามารถตรวจวัดได้ 0 V ถึง +26 V - รีจิสเตอร์คาลิเบรตแบบโปรแกรมได้ รองรับการอ่านค่ากระแส (แอมแปร์) และกำลังไฟ (วัตต์) ได้โดยตรง - รองรับการสุ่มตัวอย่างแบบถ่วงน้ำหนักเฉลี่ยสูงสุด 128 ตัวอย่างเพื่อลดสัญญาณรบกวน - อินเทอร์เฟซ I2C พร้อมฟีเจอร์ timeout ป้องกัน bus lock-up รองรับการสื่อสารความเร็วสูงถึง 3.4 MHz แหล่งจ่ายไฟและการตั้งค่า: - ใช้งานด้วยแรงดันไฟเลี้ยงเดียวที่ช่วง +3.0 V ถึง +5.5 V - รองรับการตั้งค่าทั้งหมดด้วยซอฟต์แวร์ เพื่อความยืดหยุ่นในการนำไปใช้งานในรูปแบบต่าง ๆ การเชื่อมต่อและติดตั้งโมดูล: - มีขาเชื่อมต่อ 6 ขา ได้แก่ GND, SDA, VCC, SCL, VIN+, และ VINT ทำให้ต่อสายได้สะดวก - มาพร้อมขั้วต่อเทอร์มินัลสำหรับงานเดินสาย และรองรับขา Header มาตรฐานสำหรับสื่อสาร I2C และจ่ายไฟ ลักษณะทางกายภาพ: - ชิป INA219 ในแพ็กเกจ SOT23 ช่วยลดขนาดพื้นที่บนแผงวงจร - ตัวต้านทานบนบอร์ด: R100 (0.1 โอห์ม สำหรับตรวจวัดกระแส) และ 103 (10 กิโลโอห์ม แบบติดตั้งบนผิว) โมดูลเซนเซอร์ประสิทธิภาพสูงนี้ได้รับการออกแบบเพื่อรองรับการประยุกต์ใช้ในการตรวจวัดกระแสไฟในระบบดิจิทัลอย่างไร้รอยต่อ เป็นโซลูชันราคาประหยัดและขนาดกะทัดรัดสำหรับการตรวจวัดกำลังไฟอย่างมีประสิทธิภาพ Bi-directional Current/Power Measurement Sensor Module MCU-219 INA219 The MCU-219 INA219 sensor module provides a compact and highly accurate solution for bi-directional current and power measurement. It is ideal for use in servers, notebooks, power supplies, battery management systems, automotive electronics, and telecommunications equipment. Featuring an intuitive I2C interface, the module integrates comprehensive functionality in a space-saving form factor. Key Features: - Utilizes the INA219 chip with zero-drift architecture for consistently precise and reliable measurements. - High detection accuracy with a ±1% tolerance across a temperature range from -40°C to +85°C. - Ultra-low offset voltage of only 100 µV enhances measurement precision. Technical Specifications: - Bus voltage measurement range: 0 V to +26 V. - Programmable calibration register supports direct reading of current (amperes) and power (watts). - Supports weighted averaging of up to 128 samples to minimize signal noise. - I2C interface with timeout feature to prevent bus lock-up; supports communication speeds up to 3.4 MHz. Power Supply and Configuration: - Operates with a single supply voltage in the range of +3.0 V to +5.5 V. - Fully software-configurable settings offer flexibility for various applications. Module Connection and Installation: - Features 6 connection pins: GND, SDA, VCC, SCL, VIN+, and VINT for convenient wiring. - Equipped with terminal blocks for wiring and standard header pins for I2C communication and power supply connection. Physical Characteristics: - INA219 chip in a SOT23 package reduces PCB footprint. - On-board resistors: R100 (0.1 ohm for current sensing) and 103 (10 kilohms, surface-mounted). This high-performance sensor module is designed for seamless digital current measurement applications, offering a cost-effective and compact solution for efficient power monitoring. 📣📣📣 🌟วิธีการใช้สินค้า📘 กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม 🌟เงื่อนไขการรับประกันสินค้า🛠️ - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น 🏭) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย 🌟การตัดรอบและการจัดส่งสินค้า🚀 - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ 🌟การออกใบกำกับภาษี/ใบเสร็จรับเงิน 🗒️ - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม 🙏🙏🙏
