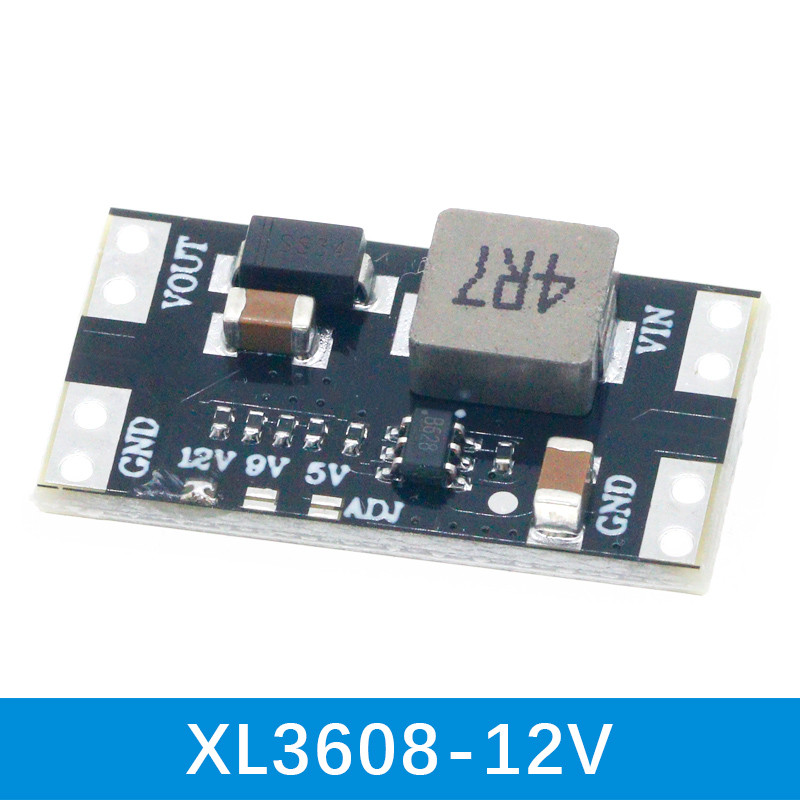

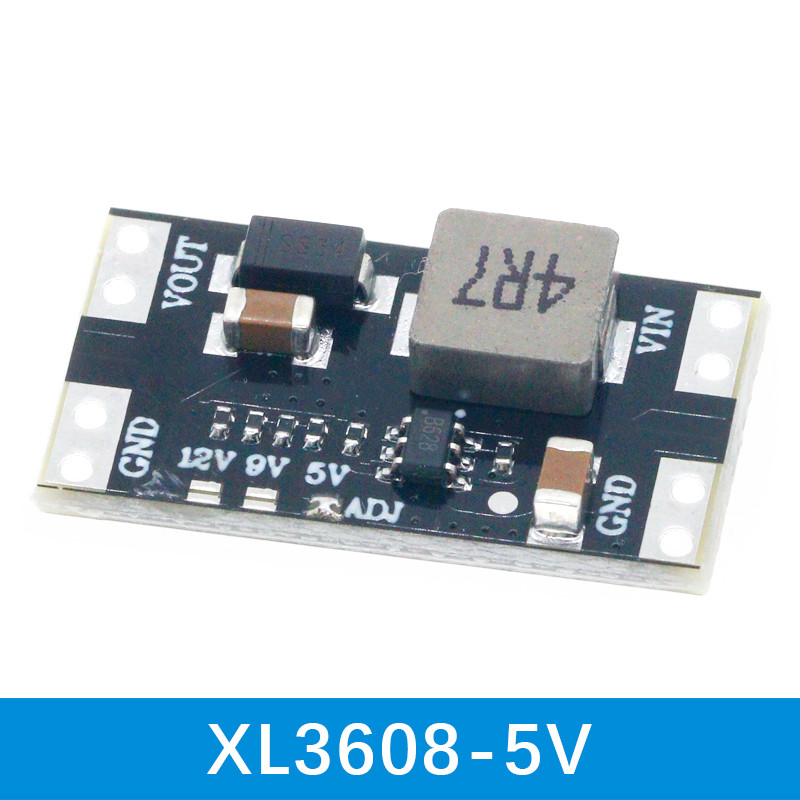

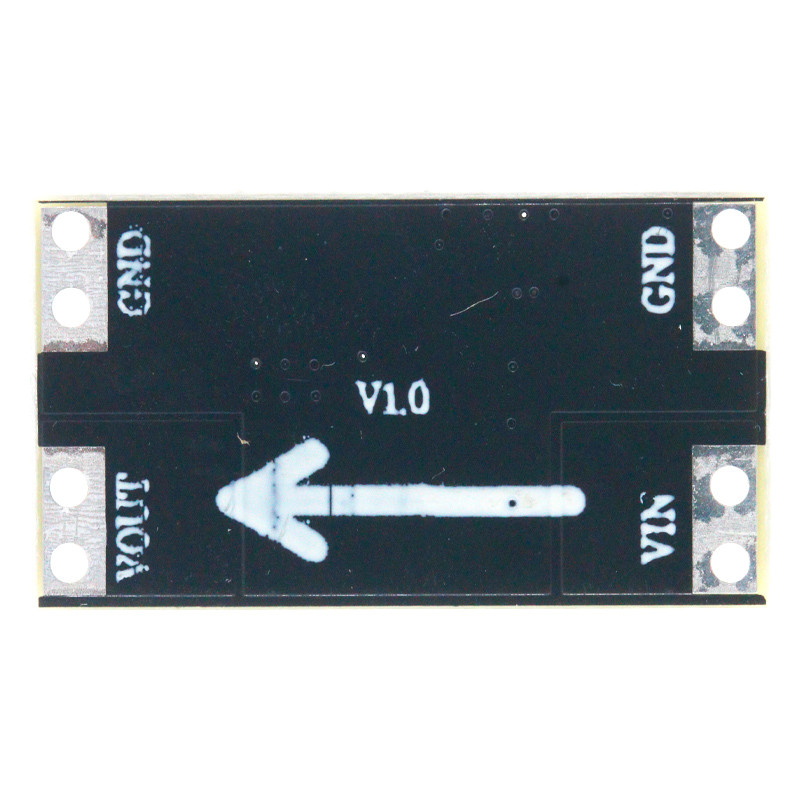

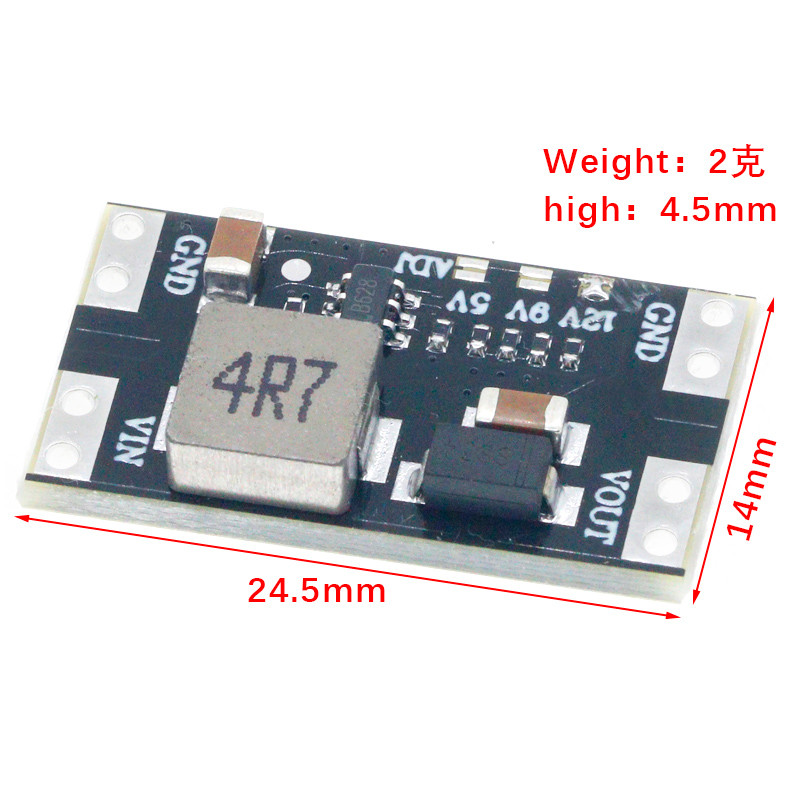

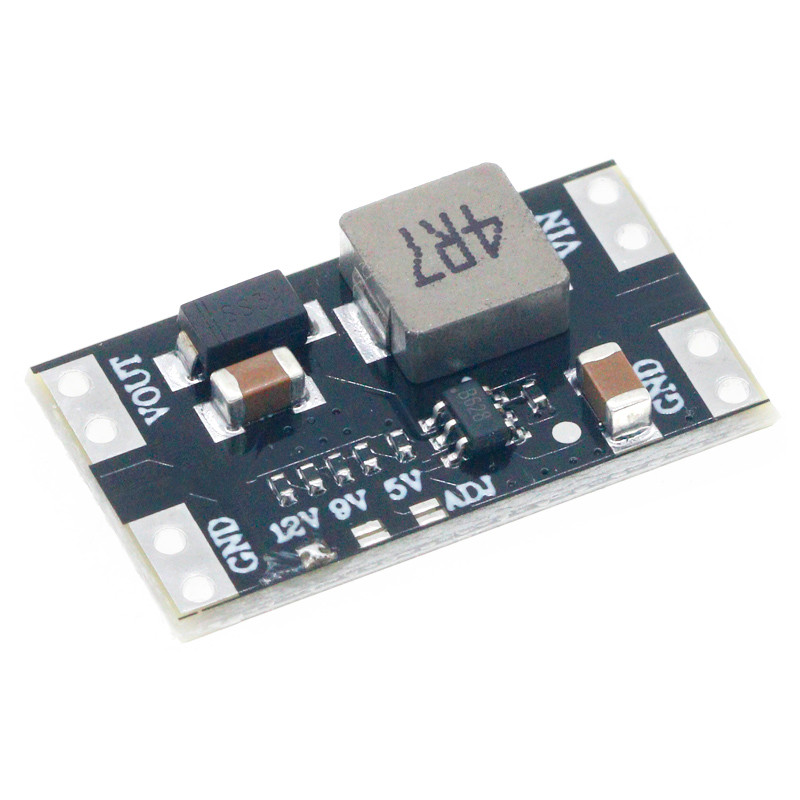

XL3608 5V 9V 12V 2A Mini DC-DC Step Up Booster Switching Power Supply โมดูลสวิทช์ 2.5V-11.5V อินพุตแรงดันไฟฟ้า 2A Mini Boost Board

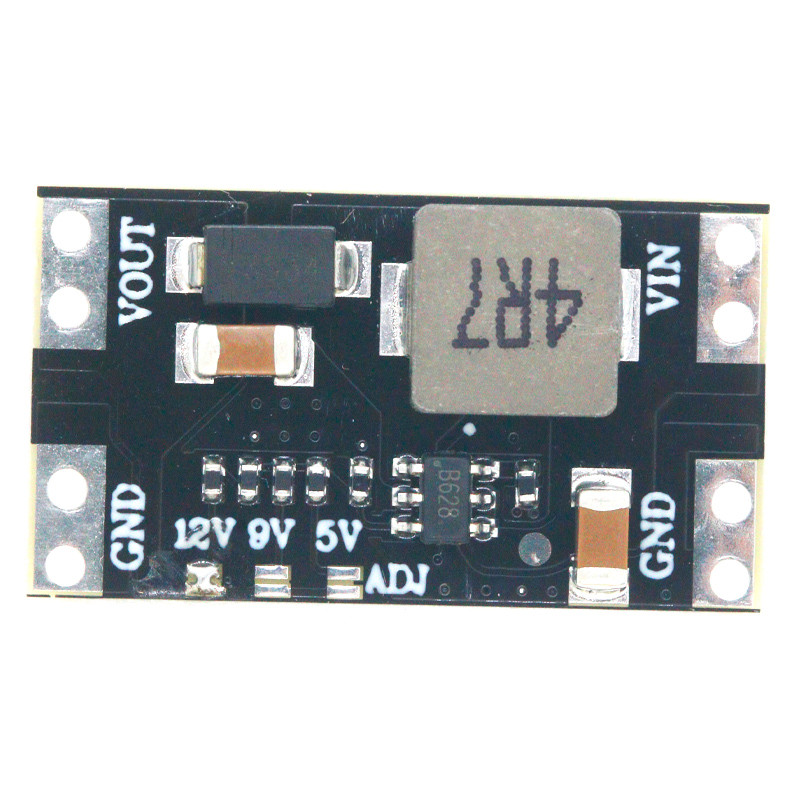

บทนำโมดูล 1、 บทนำโมดูล โมดูลนี้ใช้รูปแบบชิปสลับ 4A พร้อมกระแสอินพุตสูงสุด 2A ประสิทธิภาพที่เสถียรและความถี่ในการสลับประมาณ 1 2MHZ โมดูลจะทำงานทั้งในโหมดปฏิบัติการ PWM และ PFMโมดูลโหลดไฟสำหรับการขนส่งสินค้าว่างเปล่าทำงานในโหมด PFM เพื่อลดการทำงานแบบคงที่ เมื่อกระแสโหลดเพิ่มขึ้นโดยอัตโนมัติจะปรับเป็นโหมด PWM โมดูลนี้ใช้ตัวเหนี่ยวนำกระแสไฟฟ้าที่เพียงพอเพื่อหลีกเลี่ยงปัญหาในการ จำกัด เอาต์พุตโมดูลเนื่องจากการเหนี่ยวนำ โมดูลนี้ใช้โครงสร้างเพิ่มบูสต์ทั่วไปดังนั้นขั้วเอาต์พุตจึงลัดวงจรโดยคงที่และกำลังขับขึ้นอยู่กับแรงดันและกระแสอินพุตอย่างสมบูรณ์ มันเป็นไปไม่ได้ที่จะส่งออกกระแส 2A ที่แรงดันไฟฟ้าที่กล่าวถึงในตลาด (ดูคำอธิบายโดยละเอียดด้านล่าง) โมดูลนี้สำรองแผ่นจัมเปอร์สำหรับการเลือกเอาต์พุต 5V9V12V ซึ่งช่วยให้ผู้ใช้สามารถปรับระหว่างแรงดันไฟฟ้าสามแรงดันไฟฟ้าทั่วไปที่กล่าวถึงด้านบนได้อย่างง่ายดาย นอกจากนี้ยังมีการสงวนแผ่นดีเจที่มีแพ็คเกจ 0805 ผู้ใช้สามารถเชื่อมตัวต้านทานที่นี่เพื่อตั้งค่าแรงดันขาออกที่ต้องการ บทนำพารามิเตอร์ 2、 Parameter แรงดันไฟฟ้าอินพุต: DC2.5-11.5V (ต่ำกว่าแรงดันขาออก 0.5V) กระแสไฟขาเข้า: 2A (สูงสุด) กระแสไฟขาออก: กำหนดโดยอินพุตคำนวณตามคำแนะนำต่อไปนี้ แรงดันไฟฟ้าขาออก: DC 5/9 / 12V กำลังขับ: แรงดันไฟฟ้าอินพุตของผู้ใช้ x1 5 (สูงสุด) ความถี่ในการสลับ: ประมาณ 1.2MHz โหมดการทำงาน: PWM / PFM กระแสไฟฟ้าดับ: 200ua-600ua (โหมด PFM) วิธีการปรับ: การเลือกแผ่นจัมเปอร์, 5/9 / 12V, แผ่นรอง ADJ ปรับได้ อินเทอร์เฟซโมดูลโมดูลโมดูล: แผ่นบัดกรี (สามารถเชื่อมต่อกับหมุดแถว 2. 54 มม.) ฟังก์ชั่นพิน: 1.5VIN: กำลังไฟฟ้าเข้าบวก, 2.5-11.5VIN GND: อินพุตและเอาต์พุตเชิงลบทั่วไป เอาต์พุต: กำลังขับบวก 5/9 / 12V แผ่นจัมเปอร์: สั้นเพื่อเปิดใช้งานแรงดันไฟฟ้าที่สอดคล้องกันหากแผ่นจัมเปอร์ทั้งหมดไม่สั้นลงให้ใช้ตัวต้านทาน ADJ เพื่อปรับแรงดันไฟฟ้าแผ่นสามแผ่นและตัวต้านทาน ADJ สามารถเลือกทางเดียวเพื่อ ทำงาน! เอาต์พุต: 1. โมดูลเป็นโมดูลเพิ่มดังนั้นโมดูลควบคุมแรงดันขาออกจะต้องมีขนาดใหญ่กว่าแรงดันไฟฟ้าอินพุตหลังจากการทดสอบขอแนะนำให้แรงดันขาออกสูงกว่าแรงดันอินพุตมากกว่า มิฉะนั้นจะปรากฏว่าแรงดันขาออกสูงกว่าค่าที่ตั้งไว้ได้ง่าย 0.5V มิฉะนั้นจะปรากฏได้ง่ายแรงดันขาออกสูงกว่าค่าที่กำหนด 2. โมดูลการสลับสูงสุดของ 2A ผู้ใช้จะต้องออกจากห้องเพื่อใช้งานภายใน 1.5A วัด 3V เหนือแรงดันไฟฟ้ากระแสไฟฟ้าเข้า 1.5A อาจทำงานได้นานขึ้นความจำเป็นในมาตรการกระจายความร้อนเพิ่มเติม 3. กระแสไฟขาออกกำหนดโดยพารามิเตอร์อินพุตกระแสไฟฟ้าเข้าต้องไม่เกิน 1.5A เพื่อให้ได้สูตรต่อไปนี้สำหรับการคำนวณโมดูลค่ากระแสไฟฟ้าสูงสุด: lout = Vin * 1.5 / Vout 4. โมดูลอินพุตในแรงดันไฟฟ้าอินพุตต่ำเกินไปเมื่อไม่สามารถเล่นกำลังขับได้เต็มที่ในแหล่งจ่ายไฟ 3V ต่อไปนี้ชัดเจนเป็นพิเศษความต้องการของผู้ใช้เอาต์พุตกำลังไฟขนาดใหญ่จำเป็นต้องใส่ใจกับ เมื่อใช้.
