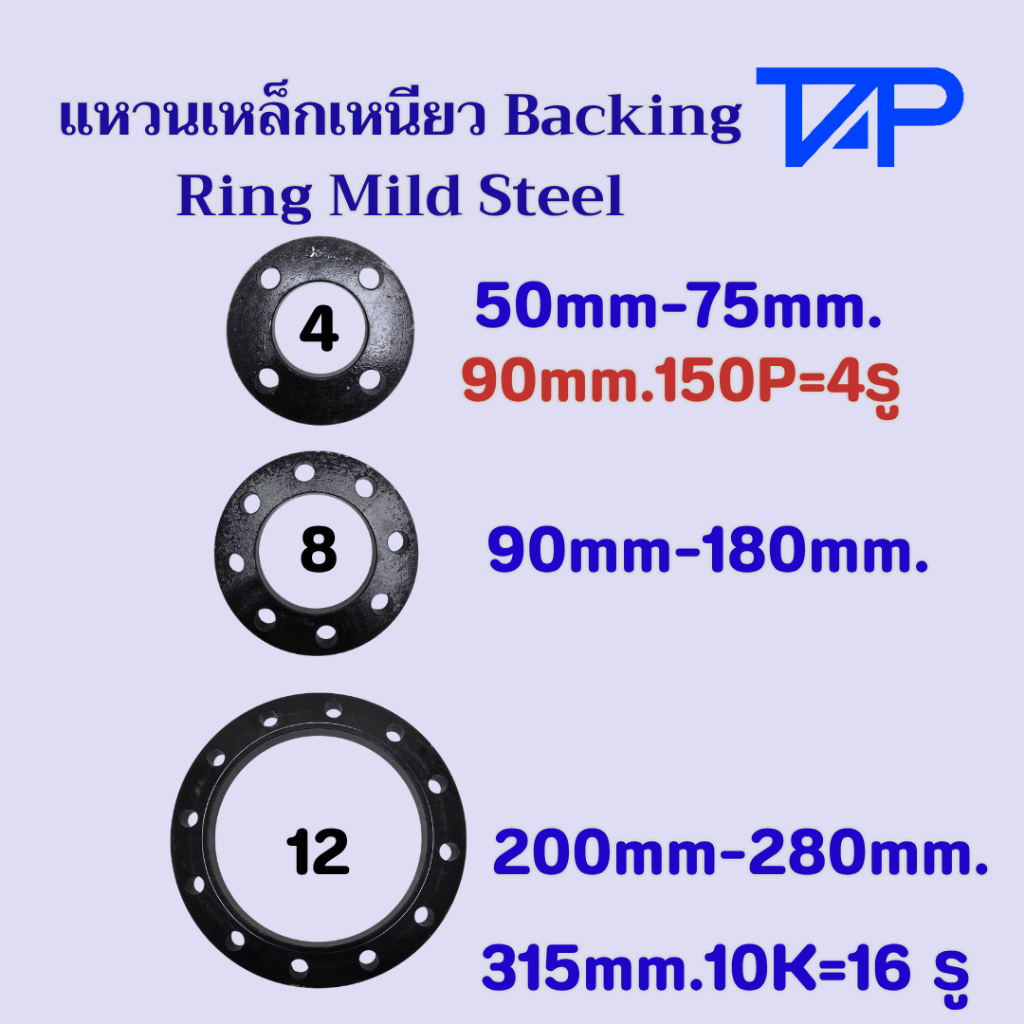

หน้าแปลนเหล็ก แหวนเหล็กเหนียวBacking Ring /Backing Flange(Mild Steel) 10K PN10 150P ขนาดท่อ50mm-180mm High Grade 100%

หน้าแปลนเหล็ก แหวนเหล็กเหนียว (Backing Ring / Backing Flange) ที่ระบุคุณสมบัติมานั้นมีวัตถุประสงค์หลักคือใช้สำหรับยึดจับท่อเข้าด้วยกัน เพื่อสร้างการเชื่อมต่อที่แน่นหนาและป้องกันการรั่วไหลของของเหลวหรือก๊าซในระบบท่อ นี่คือรายละเอียดการใช้งานและคุณสมบัติเฉพาะของหน้าแปลนนี้: การใช้งานหลัก หน้าแปลนเหล็กประเภท Backing Ring มักใช้ร่วมกับ Stub End (ส่วนปลายท่อที่มีลักษณะเป็นปีก) ซึ่งทำจากวัสดุอื่น เช่น พลาสติก HDPE (High-Density Polyethylene) หรือวัสดุที่ทนทานต่อการกัดกร่อน การเชื่อมต่อท่อ: หน้าแปลนเหล็กจะถูกสวมเข้าที่ปลายท่อ (ก่อน Stub End หรือก่อนการเชื่อมต่อ) และทำหน้าที่เป็นตัวรองรับและกระจายแรงกดเมื่อมีการขันโบลต์ (Bolting) เพื่อเชื่อมต่อท่อสองส่วนเข้าด้วยกัน สร้างความแน่นหนา: เมื่อขันน็อตและโบลต์เข้าด้วยกันระหว่างหน้าแปลนสองอันที่ปลายท่อ จะทำให้ปีกของ Stub End แนบชิดกันอย่างแน่นหนา โดยมีปะเก็น (Gasket) คั่นกลาง เพื่อให้ได้การซีล (Seal) ที่สมบูรณ์แบบ ความยืดหยุ่นของวัสดุ: การใช้ Mild Steel (เหล็กเหนียว) เป็นวัสดุของ Backing Ring ทำให้มีราคาไม่สูง และเหมาะสำหรับงานที่ตัวท่อหลักทำจากวัสดุที่ไม่ใช่โลหะ (เช่น HDPE) ซึ่งไม่จำเป็นต้องใช้หน้าแปลนที่ทำจากวัสดุแพงหรือทนทานการกัดกร่อนสูง เนื่องจาก Backing Ring ไม่ได้สัมผัสโดยตรงกับของเหลวภายในท่อ คุณสมบัติเฉพาะที่ระบุ คุณสมบัติความหมาย/การใช้งานวัสดุ: แหวนเหล็กเหนียว (Mild Steel)เป็นเหล็กกล้าคาร์บอนต่ำ เหมาะสำหรับงานโครงสร้างทั่วไป ราคาไม่แพง และมีความเหนียว (Ductility) ดีประเภท: Backing Ring / Backing Flangeหน้าแปลนที่ใช้เป็นตัวรองรับแรงและแรงดันในการเชื่อมต่อ มักใช้กับ Stub Endขนาดท่อ (Nominal Pipe Size): 50mm - 180mmแสดงถึงช่วงขนาดท่อที่หน้าแปลนนี้ออกแบบมาเพื่อรองรับการติดตั้ง (เทียบเท่ากับขนาดท่อ 2 นิ้ว ถึง 7 นิ้ว โดยประมาณ)ระดับแรงดัน (Pressure Rating): 10K, PN10, 150Pเป็นการระบุมาตรฐานแรงดันที่หน้าแปลนสามารถรับได้: PN10 (Pressure Nominal 10): สามารถทนแรงดันได้สูงสุดประมาณ 10 บาร์ (Bar)10K: มาตรฐาน JIS (Japanese Industrial Standards) ซึ่งโดยทั่วไปเทียบเคียงได้กับ PN10 150P (Pound Class 150): มาตรฐานแรงดันของ ASME/ANSI ซึ่งบ่งชี้ถึงความสามารถในการทนแรงดันและอุณหภูมิที่กำหนด (Class 150)หมายเหตุ: ในการใช้งานจริง ควรพิจารณามาตรฐานหลักที่ใช้ในระบบนั้น ๆ เช่น หากใช้ท่อ HDPE ควรยึดตามมาตรฐาน PN10เกรด (High Grade 100%):เป็นการระบุคุณภาพของวัสดุและการผลิต ซึ่งบ่งบอกว่าสินค้ามีคุณภาพสูงตามมาตรฐานของผู้ผลิต ขอบเขตการใช้งานทั่วไป หน้าแปลนชนิดนี้เหมาะสำหรับงานหลากหลายประเภทที่ใช้ท่อขนาดกลางและแรงดันไม่สูงมาก เช่น: ระบบประปาและบำบัดน้ำ: ระบบท่อน้ำดี น้ำเสีย หรือการเกษตร ที่มักใช้ท่อพลาสติก HDPE งานอุตสาหกรรมเบา: ระบบท่อในโรงงานที่ไม่เกี่ยวข้องกับสารเคมีรุนแรงหรือแรงดันสูงมาก ระบบระบายอากาศ: หรือท่อส่งของเหลวที่ไม่กัดกร่อนในอุณหภูมิห้อง ข้อควรระวัง: แม้หน้าแปลนจะแข็งแรง แต่ความสามารถในการทนแรงดันสูงสุดของระบบจะถูกจำกัดโดยส่วนประกอบที่อ่อนแอที่สุด เช่น ความสามารถในการทนแรงดันของตัวท่อเอง (เช่น ท่อ HDPE PN10) และปะเก็น
