PCBFUN รีเลย์ PWM 5-12V สวิตช์ควบคุมไฟร่อน/รถบังคับ + เปิดปิดอเนกประสงค์

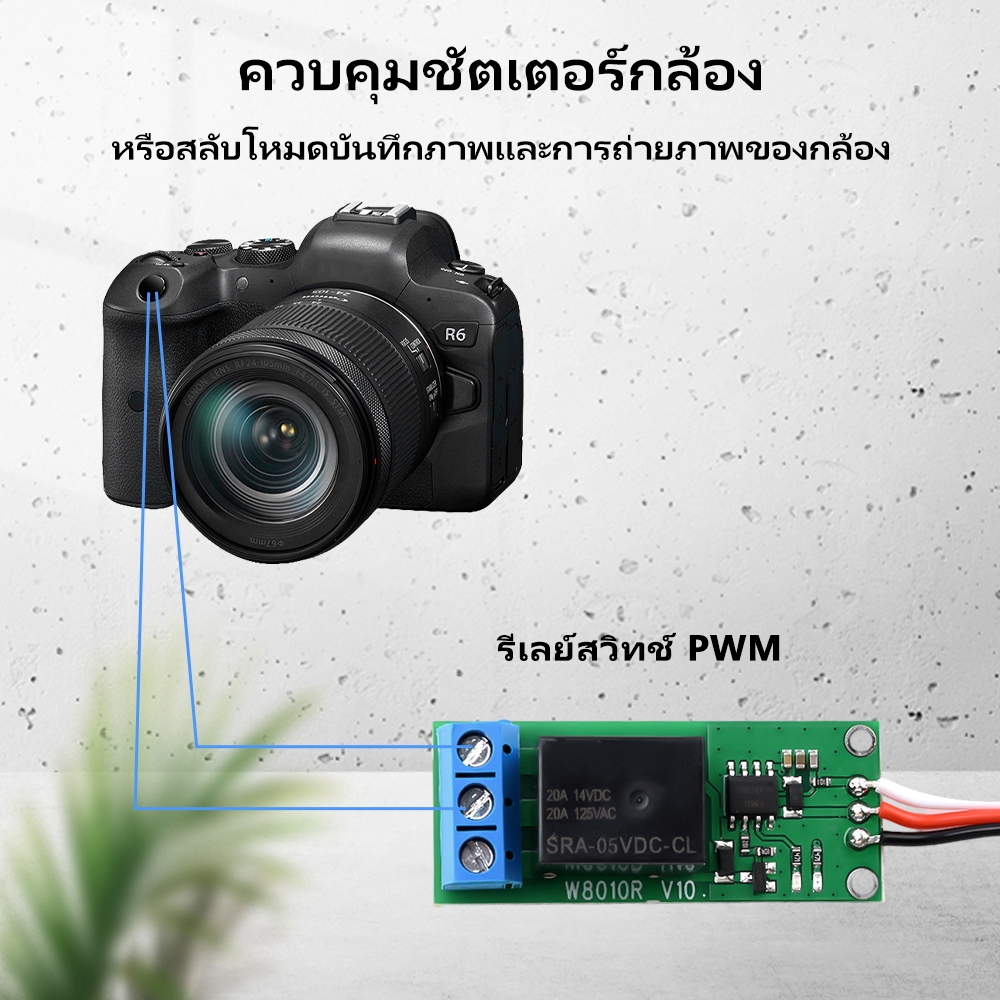

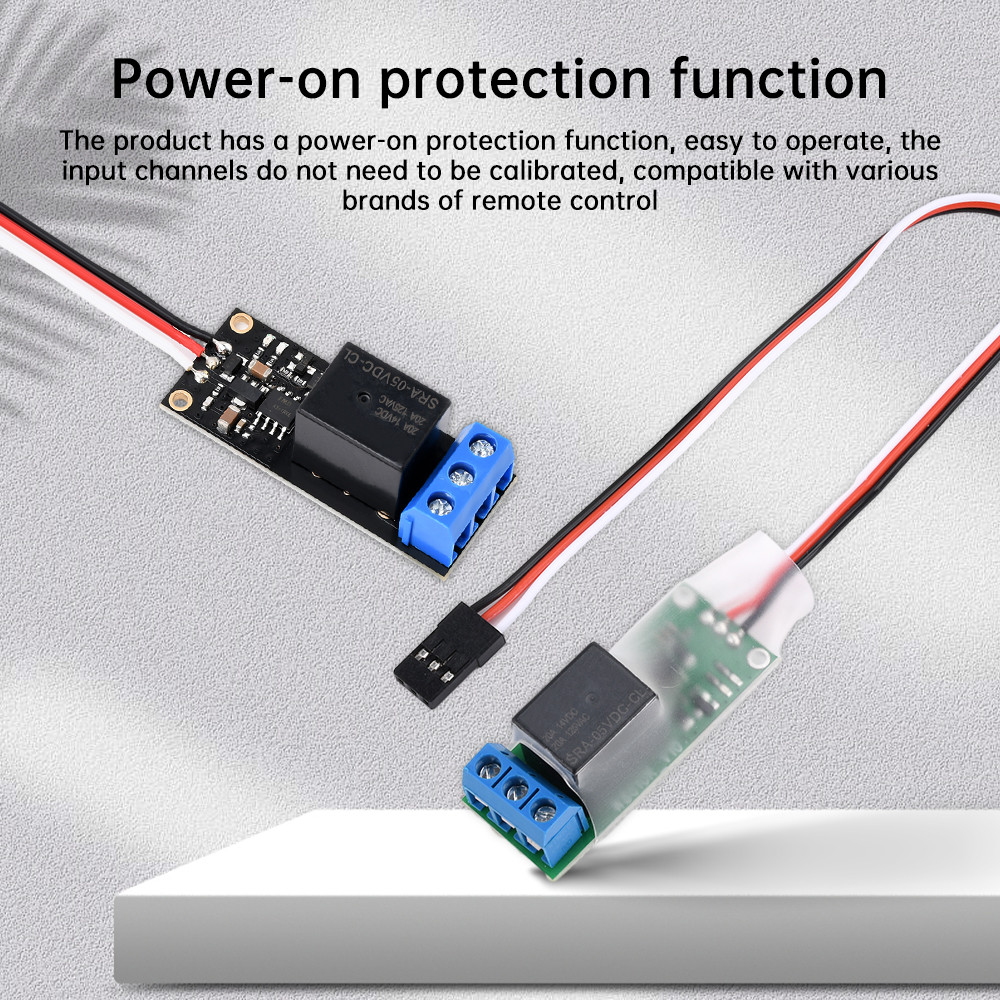

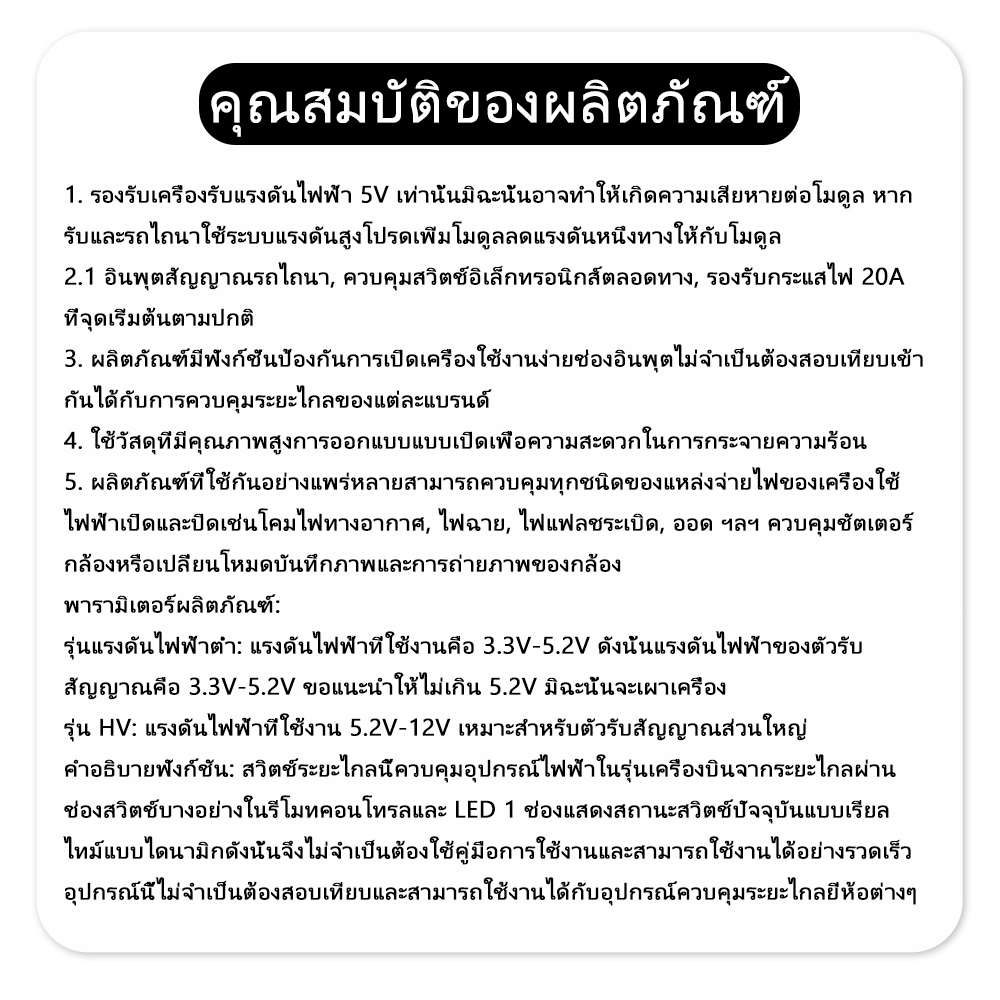

คุณสมบัติ: 1. รองรับตัวรับสัญญาณแรงดันไฟ 5V เท่านั้น มิฉะนั้นอาจทำให้โมดูลเสียหายได้ หากตัวรับสัญญาณและเซอร์โวใช้ระบบแรงดันสูง โปรดเพิ่มช่องทางให้กับโมดูลลดแรงดันไฟ 2. อินพุตสัญญาณเซอร์โว 1 ทาง ควบคุมสวิตช์อิเล็กทรอนิกส์ทุกทาง ปกติปลายเปิดรองรับกระแสไฟ 20A 3. ผลิตภัณฑ์มีฟังก์ชั่นป้องกันไฟเปิด ใช้งานง่าย ไม่จำเป็นต้องปรับเทียบช่องอินพุต เข้ากันได้กับรีโมทคอนโทรลทุกยี่ห้อ 4. ใช้วัสดุคุณภาพสูง ออกแบบเปิด ระบายความร้อนได้ง่าย 5. ผลิตภัณฑ์มีขอบเขตการใช้งานกว้าง สามารถควบคุมการเปิดและปิดเครื่องใช้ไฟฟ้าต่างๆ เช่น ไฟนำทาง ไฟค้นหา ไฟแฟลช บัซเซอร์ ฯลฯ ควบคุมชัตเตอร์กล้อง หรือสลับโหมดวิดีโอและภาพถ่ายของกล้อง พารามิเตอร์: เวอร์ชันแรงดันไฟต่ำ:แรงดันไฟฟ้าในการทำงานคือ 3.3V-5.2V ดังนั้นแรงดันไฟฟ้าของตัวรับคือ 3.3V-5.2V ขอแนะนำว่าไม่ควรเกิน 5.2V มิฉะนั้นจะไหม้ได้ เวอร์ชันแรงดันไฟสูง: แรงดันไฟฟ้าในการทำงานคือ 5.2V-12V เหมาะสำหรับตัวรับส่วนใหญ่ คำอธิบายฟังก์ชัน： สวิตช์ระยะไกลนี้ควบคุมอุปกรณ์ไฟฟ้าบนเครื่องบินจำลองจากระยะไกลผ่านช่องสวิตช์หนึ่งช่องบนรีโมทคอนโทรล และ LED 1 ช่องจะแสดงสถานะสวิตช์ปัจจุบันแบบไดนามิกแบบเรียลไทม์ ดังนั้นคุณจึงสามารถเริ่มต้นได้อย่างรวดเร็วโดยไม่ต้องใช้คู่มือการใช้งาน อุปกรณ์นี้ไม่จำเป็นต้องปรับเทียบและเข้ากันได้อย่างแม่นยำกับอุปกรณ์ควบคุมระยะไกลหลายยี่ห้อ คำแนะนำในการใช้งาน: 1.การเชื่อมต่อ เสียบสายอินพุตสัญญาณเข้ากับช่องตัวรับสัญญาณว่างที่สอดคล้องกับสวิตช์ใดสวิตช์หนึ่งบนรีโมทคอนโทรล เมื่อเชื่อมต่อกับตัวรับ ไฟแสดงสถานะพลังงานจะสว่างขึ้น ไฟแสดงสถานะการทำงานจะสว่างขึ้นเมื่อช่องสวิตช์เปิดอยู่และช่องตรงข้ามปิดอยู่ 2.โหมดการทำงาน LED สีแดงแสดงไฟแสดงสถานะพลังงาน LED สีน้ำเงินแสดงสถานะการทำงานของรีเลย์ 3. ทริกเกอร์สวิตช์บนรีโมทคอนโทรล (ปิด->เปิด) LED สีเขียวจะสว่างขึ้นและรีเลย์จะเริ่มทำงาน คำถามที่พบบ่อย: 1: สวิตช์มีเอาต์พุตหรือไม่ A: ไม่มีเอาต์พุต มีเพียงสวิตช์ขั้วเดียวแบบโยนสองครั้ง อุปกรณ์เป็นแหล่งจ่ายไฟอีกตัว แหล่งจ่ายไฟมีเอาต์พุตกี่ V กี่ V 2: ความแตกต่างระหว่างสวิตช์อิเล็กทรอนิกส์กับรีเลย์คืออะไร A: สวิตช์ก็เหมือนกัน รีเลย์รองรับกระแสได้มากกว่า (รองรับสูงสุด 20A) รีเลย์ AC หรือ DC ได้ สวิตช์อิเล็กทรอนิกส์สามารถเชื่อมต่อกับไฟ DC ได้เท่านั้น! 3: สวิตช์ควบคุมโดยรอบการทำงาน PWM หรือไม่ A: PWM คือรอบการทำงาน การใช้การควบคุม PWM แบบอากาศ ช่วงเวลา 20 มิลลิวินาที ระดับสูง 1 ถึง 2 มิลลิวินาที 4: สัญญาณการสตาร์ทนี้คืออะไร อัตราเฟรมใหญ่แค่ไหน A: สัญญาณ pwm ของแบบจำลองอากาศ: 1ms ถึง 1.3ms สำหรับสถานะ A, 1.7ms ถึง 2ms สำหรับสถานะ B, สวิตช์ A เป็น B สำหรับเปิด, สวิตช์ B เป็น A สำหรับปิด ปกติเปิดและปกติปิด ตัวรับส่งสัญญาณ ปกติเปิดและปกติปิด 5: ทำไมสวิตช์จึงมีไฟสีแดง ไฟสีน้ำเงินไม่เป็น A: ปัญหาขั้วสัญญาณ PWM ยืนยันว่าเอาต์พุต PWM (สามารถใช้เครื่องทดสอบเซอร์โวได้) เพื่อดูปริมาณการเดินทางที่มากพอ (ปริมาณการเดินทางที่ปรับเป็นสูงสุดแล้วลองอีกครั้ง) 6: สามารถควบคุมมอเตอร์เดินหน้าและถอยหลังได้หรือไม่ A: ไม่ได้ สามารถควบคุมเปิดหรือปิดได้เท่านั้น 7: สามารถควบคุมหลายตัวได้หรือไม่ A: ปัจจุบันสวิตช์เป็นแบบทางเดียว ช่องเดียวสามารถควบคุมได้ตลอดทางเพื่อเริ่มและหยุดรีเลย์ 8: ฉันต้องผ่านเส้นสัญญาณเท่านั้น ไม่ใช่สายไฟ ใช่ไหม A: รีเลย์เป็นเพียงสวิตช์ สามารถผ่านเส้นสัญญาณได้ 9: ขีดจำกัดสูงสุดของรีเลย์คือเท่าไร A: ขีดจำกัดแรงดันและกระแสของรีเลย์: 20A 24V DC, 20A 125V AC 10: รีเลย์ทำงานแบบจุดหรือล็อกอัตโนมัติ? A: นี่คือการตั้งค่ารีโมทคอนโทรล และรีเลย์ไม่มีส่วนเกี่ยวข้องใดๆ รีเลย์ต้องสลับช่องสัญญาณ PWM ของเครื่องบินบนสายเท่านั้น! สิ่งที่บรรจุ: สวิตช์รุ่นเครื่องบิน *1
