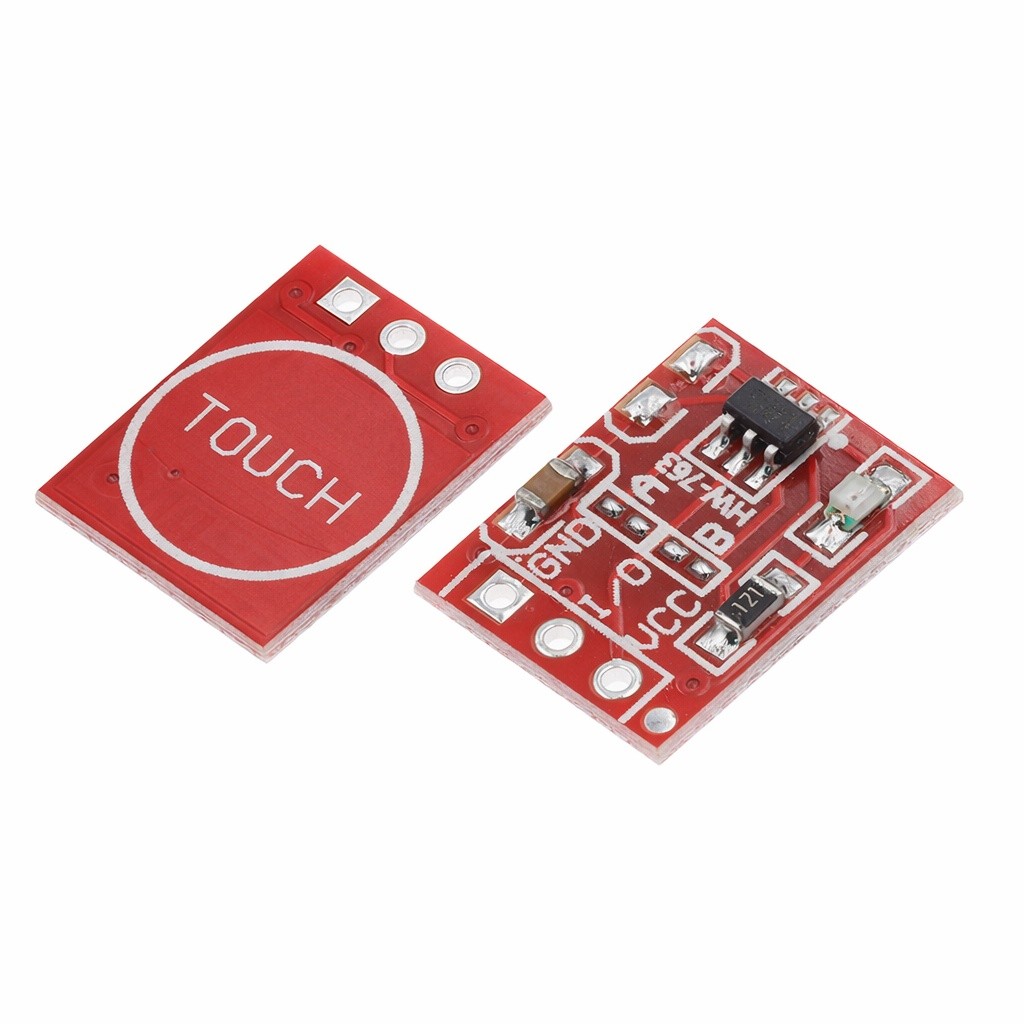

TTP223 Capacitive Touch Switch Module 1-Ch 2-5.5v Low/High Output, Hold/Release Mode, Adjustable Sensitivity, LED, 15x11

## ภาพรวมผลิตภัณฑ์ โมดูลปุ่มสัมผัส TTP223 เป็นเซ็นเซอร์สัมผัสแบบ capacitive ขั้นสูง ให้โซลูชันการเชื่อมต่ออินเทอร์เฟซที่มีความยืดหยุ่นและเชื่อถือได้สำหรับสินค้าและโปรเจกต์อิเล็กทรอนิกส์หลากหลายประเภท ออกแบบมาเพื่อให้สามารถตรวจจับและตอบสนองต่อการสัมผัสหรืออยู่ใกล้พื้นผิวได้อย่างมีประสิทธิภาพ ใช้งานแทนสวิตช์กลไกแบบเดิม ## คุณสมบัติหลัก - **ไอซีตรวจจับแป้นสัมผัส:** TTP223-BA6 - **ช่วงแรงดันไฟฟ้าขณะทำงาน:** 2.0V ถึง 5.5V - **สัญญาณขาออก:** Active Low มาตรฐาน (สามารถปรับเป็น Active High) - **เวลาตอบสนอง:** 220ms ในโหมดพลังงานต่ำ; 60ms ในโหมดเร็ว - **ความไวต่อการสัมผัส:** ปรับได้ด้วยตัวเก็บประจุบนบอร์ด (0-50pF) - **โหมดการทำงาน:** แบบ Momentary และ Latching (ล็อคตัวเอง) - **การใช้พลังงาน:** - โหมดทำงาน: น้อยกว่า 3mA (โดยทั่วไป) - โหมดพลังงานต่ำ: น้อยกว่า 1.5µA (โดยทั่วไป) - **การเชื่อมต่อ:** เซ็นเซอร์สัมผัส capacitive แบบช่องสัญญาณเดียว - **ขนาด:** โดยทั่วไป 15mm x 11mm - **ช่วงอุณหภูมิขณะทำงาน:** -20°C ถึง +70°C ## การใช้งาน โมดูลปุ่มสัมผัส TTP223 ถูกนำไปใช้ในงานต่าง ๆ ได้แก่: - เครื่องใช้ไฟฟ้าภายในบ้าน (โคมไฟสัมผัส, พัดลม) - อุปกรณ์อิเล็กทรอนิกส์ส่วนบุคคล (เครื่องเล่น MP3, โทรทัศน์) - ตู้ข้อมูลสาธารณะ - ระบบควบคุมในอุตสาหกรรม - แผงควบคุมลิฟต์และป้ายสั่งงานแบบสัมผัส - อุปกรณ์ใด ๆ ที่ได้รับประโยชน์จากการป้อนข้อมูลแบบสัมผัส ## คุณลักษณะ - **ตรวจจับสัมผัสแบบ Capacitive:** ช่วยให้ควบคุมด้วยการสัมผัสโดยไม่ต้องใช้ชิ้นส่วนกลไก - **ปรับความไวได้:** สามารถปรับจูนตามสภาพแวดล้อมและวัสดุแผงสัมผัสได้ - **ประหยัดพลังงาน:** เหมาะสำหรับอุปกรณ์ใช้แบตเตอรี่ ด้วยการใช้พลังงานต่ำมากในโหมดประหยัดพลังงาน - **โหมดการทำงานหลากหลาย:** รองรับโหมด momentary และ latching สำหรับใช้งานในรูปแบบต่าง ๆ เช่น ปุ่มกดแบบสลับและแบบชั่วคราว - **ดีไซน์แข็งแรง:** เทคโนโลยี capacitive ช่วยลดปัญหาการสึกหรอและผลกระทบจากสภาพแวดล้อม - **ติดตั้งง่าย:** สามารถนำไปใช้งานร่วมกับวงจรที่มีอยู่เดิมได้ง่ายโดยใช้วงจรภายนอกน้อย - **ไฟแสดงสถานะ LED:** มักจะมีไฟ LED บนบอร์ดสำหรับแสดงสถานะการสัมผัสอย่างชัดเจน - **รูปแบบโมดูลแบบสำเร็จรูป:** ขนาดกระทัดรัด เหมาะสำหรับนำไปบูรณาการในงานออกแบบวงจรอิเล็กทรอนิกส์ โมดูลปุ่มสัมผัส TTP223 นำเสนอความสะดวกสบายของการควบคุมแบบสัมผัสสู่ผลิตภัณฑ์อิเล็กทรอนิกส์ ทั้งทันสมัย ทนทาน ประหยัดพลังงาน และติดตั้งง่าย ใช้งานได้กับทั้งสินค้าอุปโภคบริโภคและผลิตภัณฑ์อุตสาหกรรม ให้ประสบการณ์อินเทอร์เฟซที่ใช้งานง่ายและตอบสนองต่อผู้ใช้งานได้อย่างดีเยี่ยม ## Product Overview The TTP223 Touch Button Module is an advanced capacitive touch sensor that provides a flexible and reliable interface solution for a wide range of electronic products and projects. Designed to efficiently detect and respond to a touch or proximity to its surface, it serves as a modern replacement for conventional mechanical switches. ## Key Features - **Touch Sensing IC:** TTP223-BA6 - **Operating Voltage Range:** 2.0V to 5.5V - **Output Signal:** Standard Active Low (configurable to Active High) - **Response Time:** 220ms in low-power mode; 60ms in fast mode - **Sensitivity:** Adjustable via onboard capacitor (0-50pF) - **Operating Modes:** Momentary and Latching (self-locking) - **Power Consumption:** - Operating mode: Less than 3mA (typical) - Low-power mode: Less than 1.5µA (typical) - **Interface:** Single-channel capacitive touch sensor - **Dimensions:** Typically 15mm x 11mm - **Operating Temperature Range:** -20°C to +70°C ## Applications The TTP223 touch button module is suitable for applications such as: - Home appliances (touch lamps, fans) - Personal electronic devices (MP3 players, televisions) - Public information kiosks - Industrial control systems - Elevator control panels and touch command boards - Any device that benefits from touch input functionality ## Features - **Capaci 📣📣📣 🌟วิธีการใช้สินค้า📘 กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม 🌟เงื่อนไขการรับประกันสินค้า🛠️ - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น 🏭) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย 🌟การตัดรอบและการจัดส่งสินค้า🚀 - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ 🌟การออกใบกำกับภาษี/ใบเสร็จรับเงิน 🗒️ - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม 🙏🙏🙏
