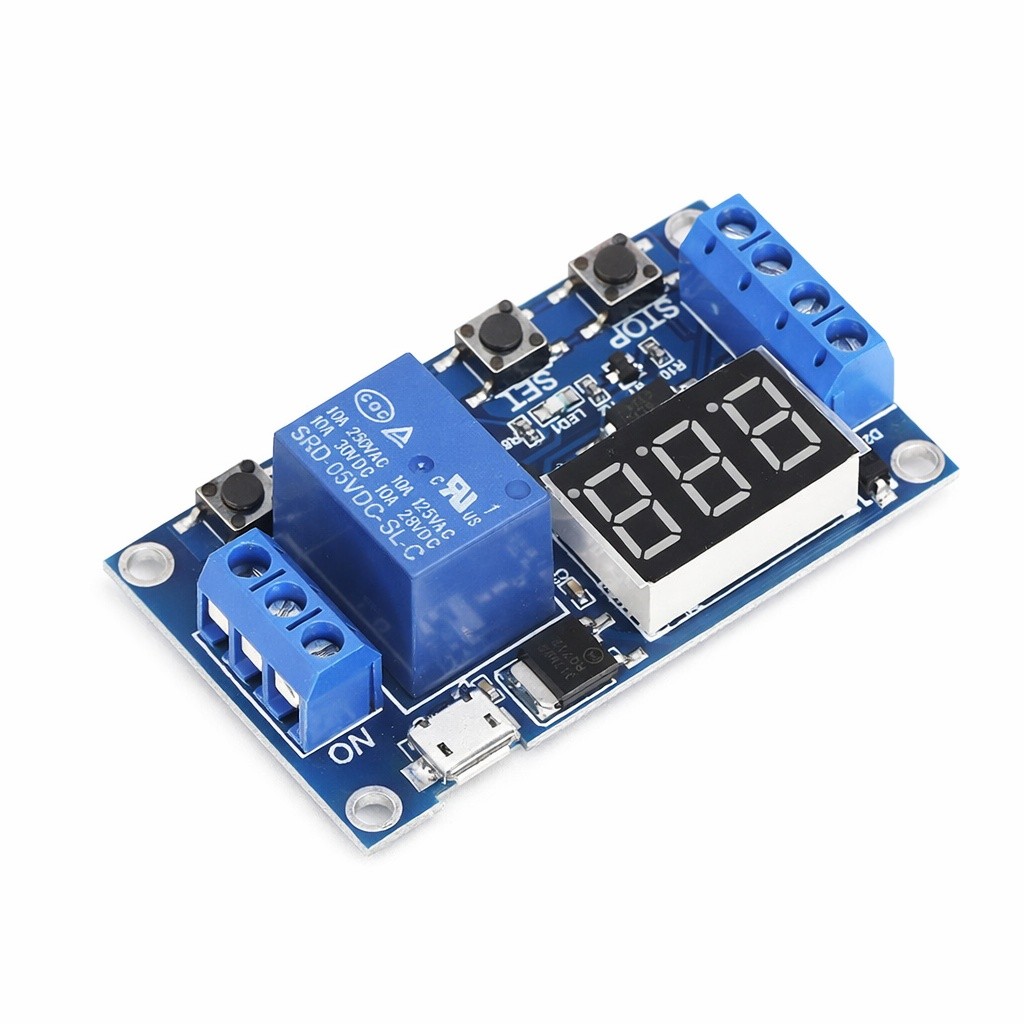

Relay Module ดิจิทัล Delay Timer 6–30V ตั้งเวลาง่าย จอแสดงผลแม่นยำ สูงสุด 1 ช่อง รองรับ MICRO/TYPE-C

โมดูลรีเลย์พร้อมฟังก์ชันหน่วงเวลาด้วยระบบดิจิทัล คุณสมบัติของผลิตภัณฑ์: - หน้าจอดิจิทัลเพื่อการตั้งค่าระยะเวลาหน่วงที่แม่นยำและสะดวก - อินเทอร์เฟซที่ใช้งานง่ายด้วยปุ่ม SET และ STOP สำหรับการตั้งค่าและควบคุมการทำงานอย่างสะดวก - รูปแบบหน้าสัมผัสรีเลย์: Normally Open (NO) ข้อมูลทางเทคนิค: - แรงดันไฟฟ้าขณะทำงาน: 6–30V พร้อมรองรับการจ่ายไฟผ่านพอร์ต micro USB 5.0V - สัญญาณทริกเกอร์: ใช้สัญญาณ High-level (3.0V–24V) เพื่อลดสัญญาณรบกวนและเพิ่มเสถียรภาพ - ความสามารถในการรองรับโหลด: ควบคุมอุปกรณ์ได้สูงสุด DC 30V หรือ AC 220V - กระแสไฟขณะสแตนด์บาย: 20mA - กระแสไฟขณะทำงาน: 50mA - ช่วงเวลาการตั้งค่า: ปรับได้ตั้งแต่ 0.1 วินาที ถึง 999 นาที - อายุการใช้งานทางกล: มากกว่า 10 ล้านครั้ง - ช่วงอุณหภูมิขณะทำงาน: -40°C ถึง 85°C - ขนาดบอร์ด: 6.2cm x 3.8cm x 1.7cm - สเปกรีเลย์: 10A 250VAC, 10A 125VAC, 10A 30VDC, 10A 28VDC - ใช้ออปโตคัปเปลอร์ในตัวเพื่อแยกสัญญาณและเพิ่มประสิทธิภาพการป้องกันการรบกวน - PCB เกรดอุตสาหกรรมเพื่อความทนทานและความน่าเชื่อถือสูง - หน่วยความจำแบบไม่ลบเลือน (non-volatile memory) สามารถเก็บค่าต่างๆ หลังจากไฟดับ โหมดการทำงาน: - P1: เมื่อได้รับสัญญาณทริกเกอร์ รีเลย์จะทำงาน (ปิดวงจร) ตามเวลาที่กำหนด (OP) จากนั้นจะเปิดวงจรอัตโนมัติ - P-2: เมื่อได้รับสัญญาณทริกเกอร์ จะหน่วงเวลา (CL) ก่อน จากนั้นรีเลย์จะปิดวงจรตามเวลาที่กำหนด (OP) แล้วจึงตัดวงจร - P3: รองรับการตั้งเวลาทำงานแบบวนรอบ โดยสามารถตั้งค่า OP และ CL ได้ และกำหนดจำนวนรอบได้ตามต้องการ หรือเลือกให้ทำงานต่อเนื่อง - P-4: โหมดยึดสัญญาณ รีเลย์จะทำงาน (ปิดวงจร) ตราบเท่าที่มีสัญญาณทริกเกอร์อยู่ และจะตัดวงจรหลังครบเวลาที่ตั้งไว้ (OP) เมื่อตัดสัญญาณทริกเกอร์ การตั้งค่าเปิด/ปิดรีเลย์: - ON: รีเลย์จะทำงาน (ปิดวงจร) ตามระยะเวลาที่ตั้งไว้ (OP) - OFF: ปิดการทำงานของรีเลย์ (เปิดวงจรตลอดเวลา) โหมดพักหน้าจอ: - C-P Sleep Mode: เข้าสู่โหมดพักหน้าจออัตโนมัติหลังไม่มีการโต้ตอบ 5 นาที โดยหน้าจอดับแต่รีเลย์ยังคงทำงานตามปกติ - O-d Normal Mode: หน้าจอดิจิทัลแสดงผลตลอดเวลา หมายเลขรุ่น: SRD-05VDC-SL-C โมดูลรีเลย์รุ่นนี้ถูกออกแบบมาสำหรับงานอัตโนมัติที่ต้องการการสวิตชิ่งแบบหน่วงเวลา ให้โครงสร้างแข็งแรง ทนทาน สมบูรณ์ด้วยฟังก์ชันควบคุมล้ำสมัย และง่ายต่อการติดตั้งสำหรับการจัดการโหลดกำลังสูง Relay Module with Digital Time Delay Function Product Features: - Digital display for precise and convenient time delay settings - User-friendly interface with SET and STOP buttons for easy configuration and operation - Relay contact form: Normally Open (NO) Technical Specifications: - Operating voltage: 6–30V, with support for 5.0V power supply via micro USB port - Trigger signal: Utilizes High-level signal (3.0V–24V) for enhanced noise immunity and stability - Load capacity: Controls devices up to DC 30V or AC 220V - Standby current: 20mA - Operating current: 50mA - Time setting range: Adjustable from 0.1 seconds to 999 minutes - Mechanical lifespan: Over 10 million cycles - Operating temperature range: -40°C to 85°C - Board dimensions: 6.2cm x 3.8cm x 1.7cm - Relay specifications: 10A 250VAC, 10A 125VAC, 10A 30VDC, 10A 28VDC - Integrated optocoupler for signal isolation and improved anti-interference performance - Industrial-grade PCB for high durability and reliability - Non-volatile memory retains all settings after power loss Operating Modes: - P1: Upon receiving a trigger signal, the relay activates (closes the circuit) for the preset time (OP), then automatically opens the circuit - P2: Upon receiving a trigger signal, there is an initial delay period (CL), after which the relay activates (closes the circuit) for the preset time (OP), and then opens the circuit - P3: Supports cyclic timing with adjustable OP and CL values and customizable cycle count, or continuous operation - P4: Signal hold mode—relay remains active (circuit closed) as long as the trigger signal is p 📣📣📣 🌟วิธีการใช้สินค้า📘 กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม 🌟เงื่อนไขการรับประกันสินค้า🛠️ - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น 🏭) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย 🌟การตัดรอบและการจัดส่งสินค้า🚀 - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ 🌟การออกใบกำกับภาษี/ใบเสร็จรับเงิน 🗒️ - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม 🙏🙏🙏
