0.5MHz ~ 800MHz 4W บรอดแบนด์เครื่องขยายสัญญาณ RF POWER AMP VHF UHF เครื่องส่งสัญญาณ FM 433 Mhz Walkie talkie Shortwave คลื่นกลาง

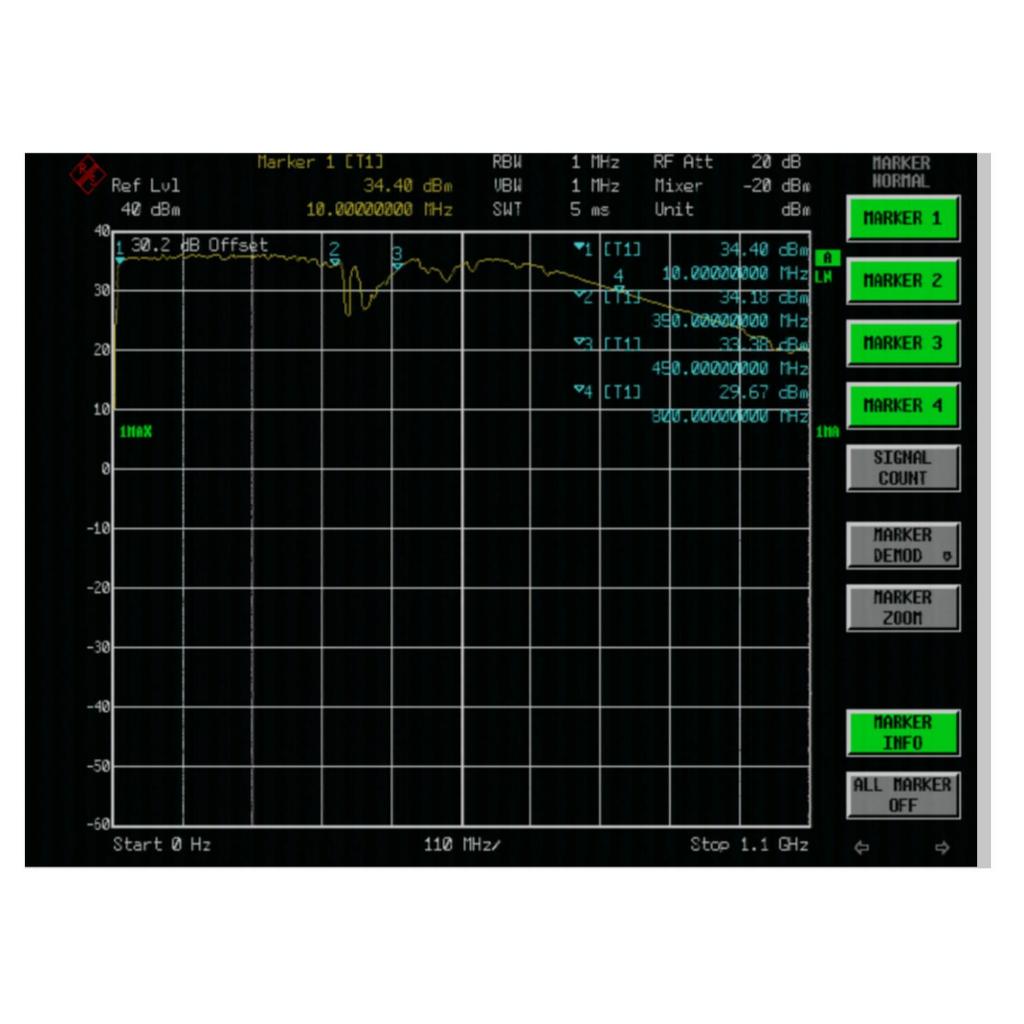

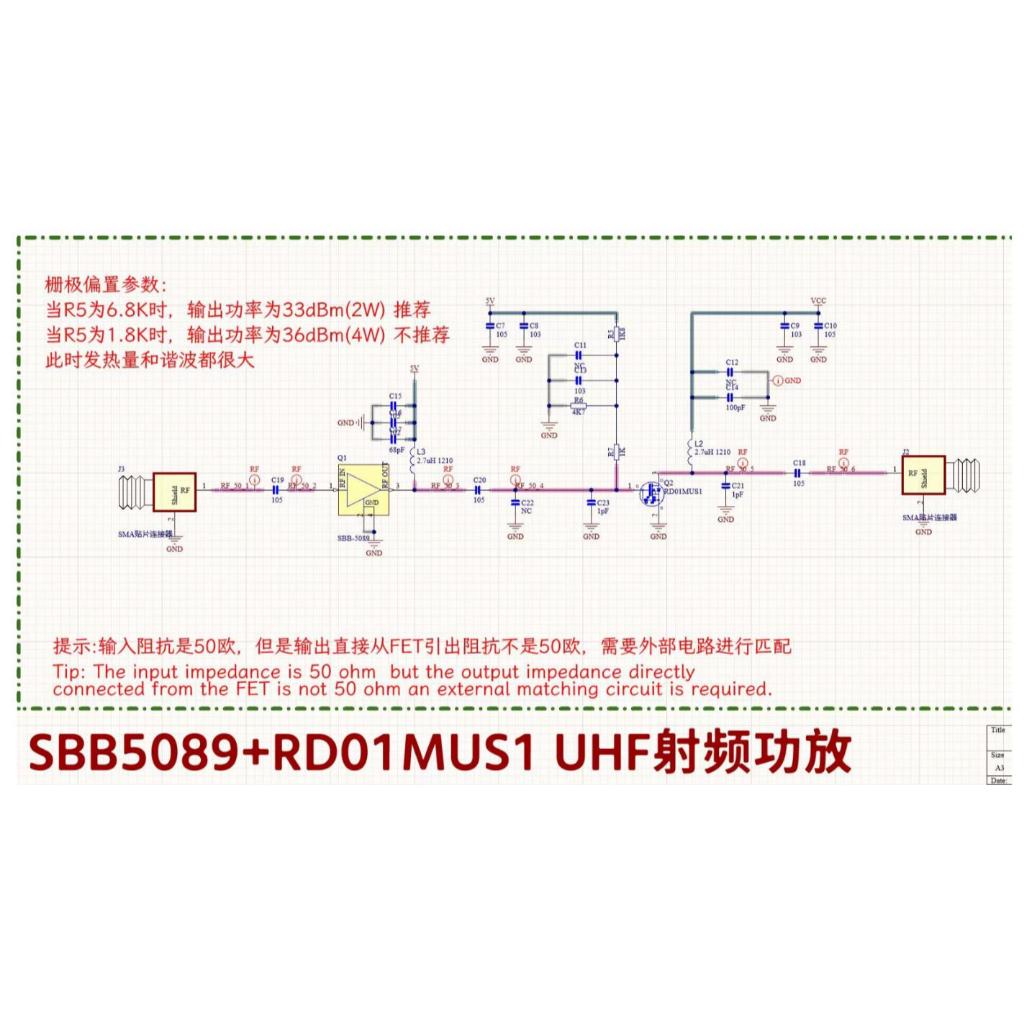

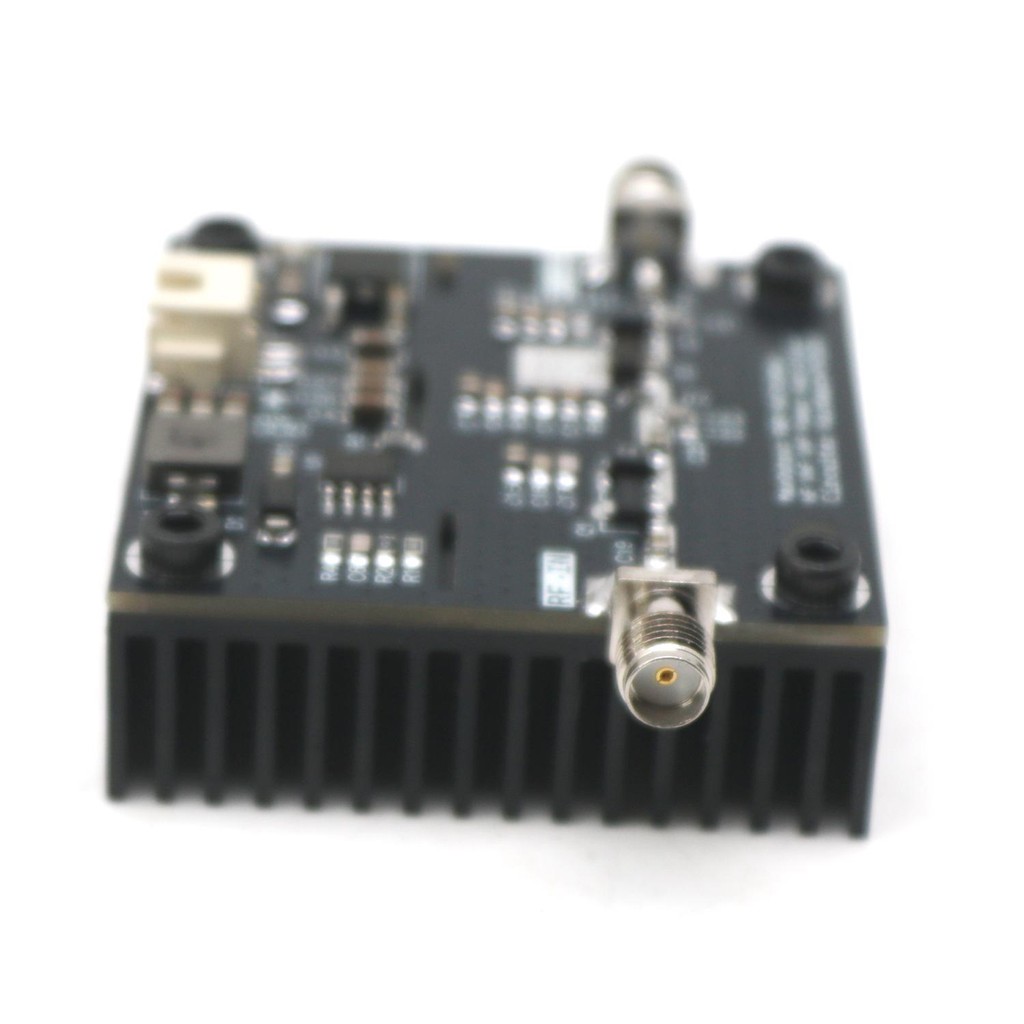

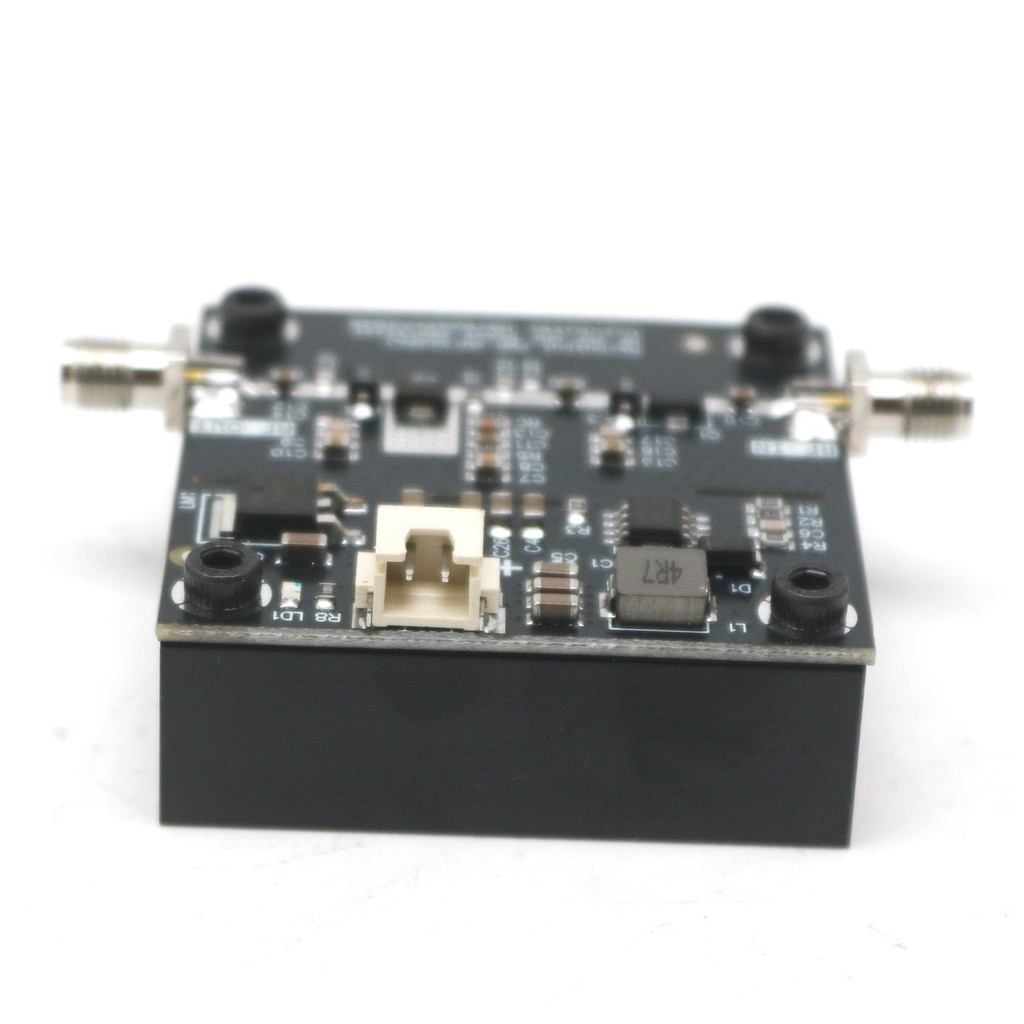

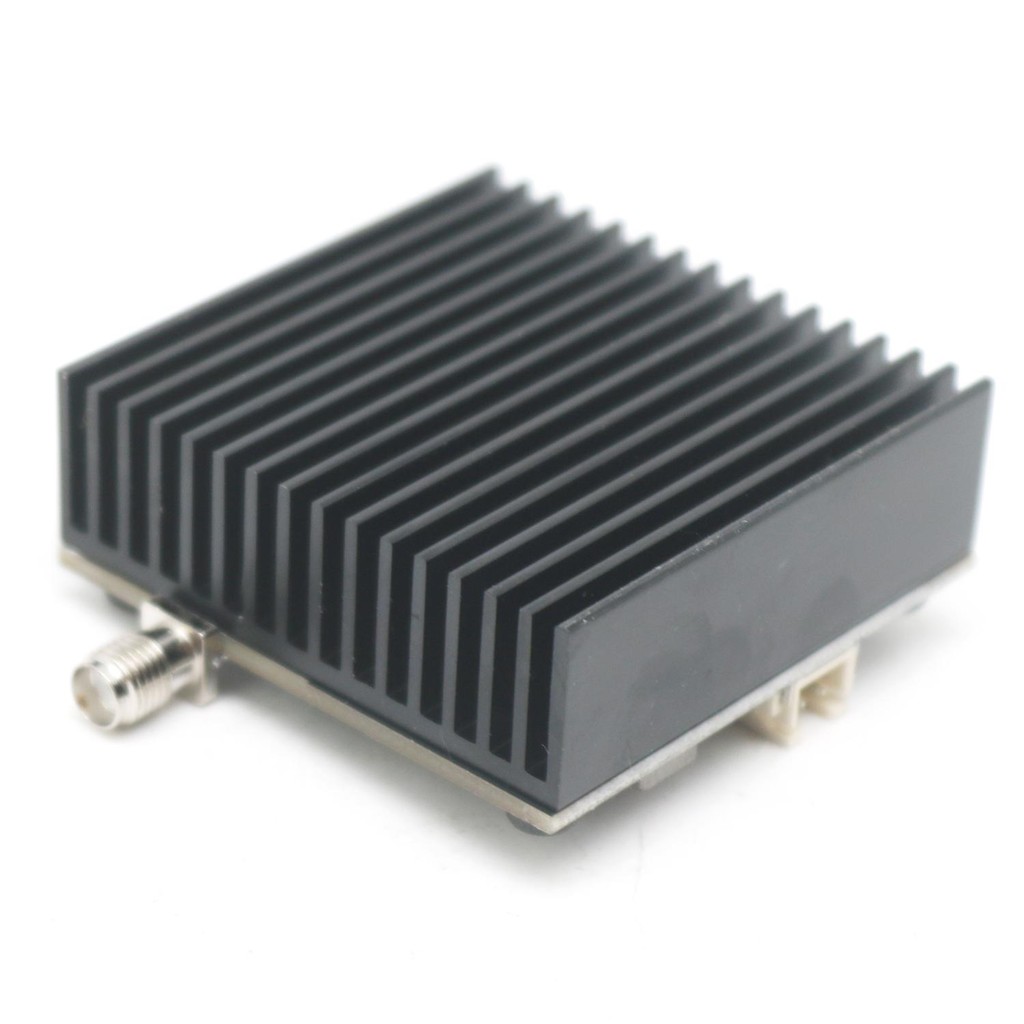

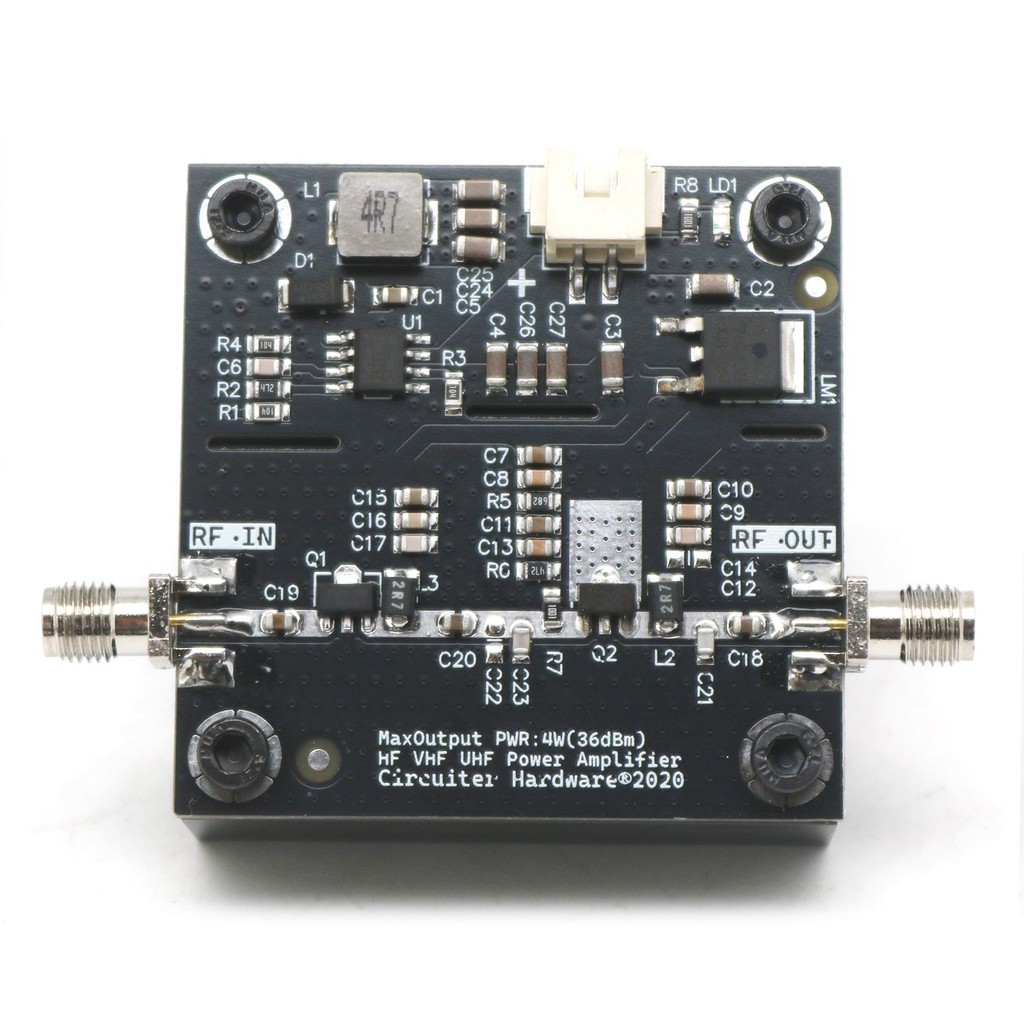

​เครื่องขยายเสียงบรอดแบนด์ 0.5MHz ~ 800MHz 4W ​หมายเหตุ: โปรดดูแผนภูมิเส้นโค้งโฆษณาก่อนซื้อเครื่องขยายเสียง RF เป็นส่วนที่เปราะบางอย่าลืมเชื่อมต่ออินพุตและเอาต์พุตและใส่ใจกับการจับคู่อิมพีแดนซ์และการทดสอบการเปิดเครื่อง ​ ​บทนำ: ​เครื่องขยายเสียงนี้ออกแบบมาโดยเฉพาะสำหรับแอปพลิเคชันการทดสอบ VHF, UHF, sub1G และ EMC มันทำงานในช่วงความถี่ 0.5MHz ถึง 800MHz พร้อมอัตราขยาย 40dB และกำลังขับสูงสุด 4W ตัวแปลง DC-DC ออนบอร์ดรองรับช่วงแรงดันไฟฟ้าอินพุตกว้าง 15-28V ข้อมูลจำเพาะ: ช่วงความถี่: 0.5~800MHz แรงดันไฟฟ้าที่ใช้งาน: 15~28V กระแสไฟดับ:​15V, 92mA (ทั่วไป); 20V, 84mA (ทั่วไป) การดำเนินงานปัจจุบัน:​20V, 0.32A (เมื่อส่งออก 4W) กำไร: 40dB (วัดที่ 350MHz พร้อมอินพุต -20dBm และเอาต์พุต 20dBm) กำลังขับ: 4W (สูงสุดวัดที่ 100MHz พร้อมอินพุต 5dBm และเอาต์พุต 36dBm) โหมดการทำงาน: Class A LinearConnector ขั้วต่อหญิงมาตรฐาน SMA (ด้ายภายนอก, รูภายใน) น้ำหนัก: 73.2g ขนาด 50 × 50 × 17 มม. (ไม่รวมขั้วต่อรวมถึงตัวระบายความร้อน) แผนภูมิการวัดจริง: ดูภาพผลิตภัณฑ์ ​ ภาคผนวก: ดูภาพผลิตภัณฑ์ ​​ ​หมายเหตุเกี่ยวกับแผนการวงจร RF ของเครื่องขยายเสียงนี้: การจับคู่อิมพีแดนซ์: อิมพีแดนซ์อินพุตของเครื่องขยายเสียงคือ 50Ω แต่อิมพีแดนซ์เอาต์พุตไม่ตรงกัน ​ ผู้ใช้ควรดำเนินการจับคู่อิมพีแดนซ์ตามแอปพลิเคชันเฉพาะ ​ความต้องการ. หากความอดทนของอิมพีแดนซ์ไม่สำคัญต่อความอดทนของอิมพีแดนซ์ ​การประยุกต์ใช้การจับคู่อาจถูกละเว้นการปรับกำลังขับผ่าน R5: การปรับตัวต้านทาน R5 ช่วยให้การปรับแรงดันอคติของประตูเมืองของทรานซิสเตอร์พลังงานจึงควบคุมกำลังขับภายในช่วงหนึ่ง: การเพิ่ม R5 ช่วยลดแรงดันลำเอียงของประตูลด การเพิ่มแรงดันไฟฟ้าเกตเพิ่มกำลังขับข้อควรระวัง: ประสิทธิภาพการระบายความร้อนและความเสี่ยงที่อาจเกิดขึ้นจากการปรับแรงดันไฟฟ้าลำเอียงของประตูเมือง ตรวจสอบให้แน่ใจว่ามีการกระจายความร้อนที่เหมาะสมและหลีกเลี่ยงการกระจายความร้อนที่ปลอดภัยเกินกว่า ​ขีด จำกัด การดำเนินงาน
