โหลดเซลล์ สำหรับ Arduino HX711 Digital Load Cell Weight Sensor Scale

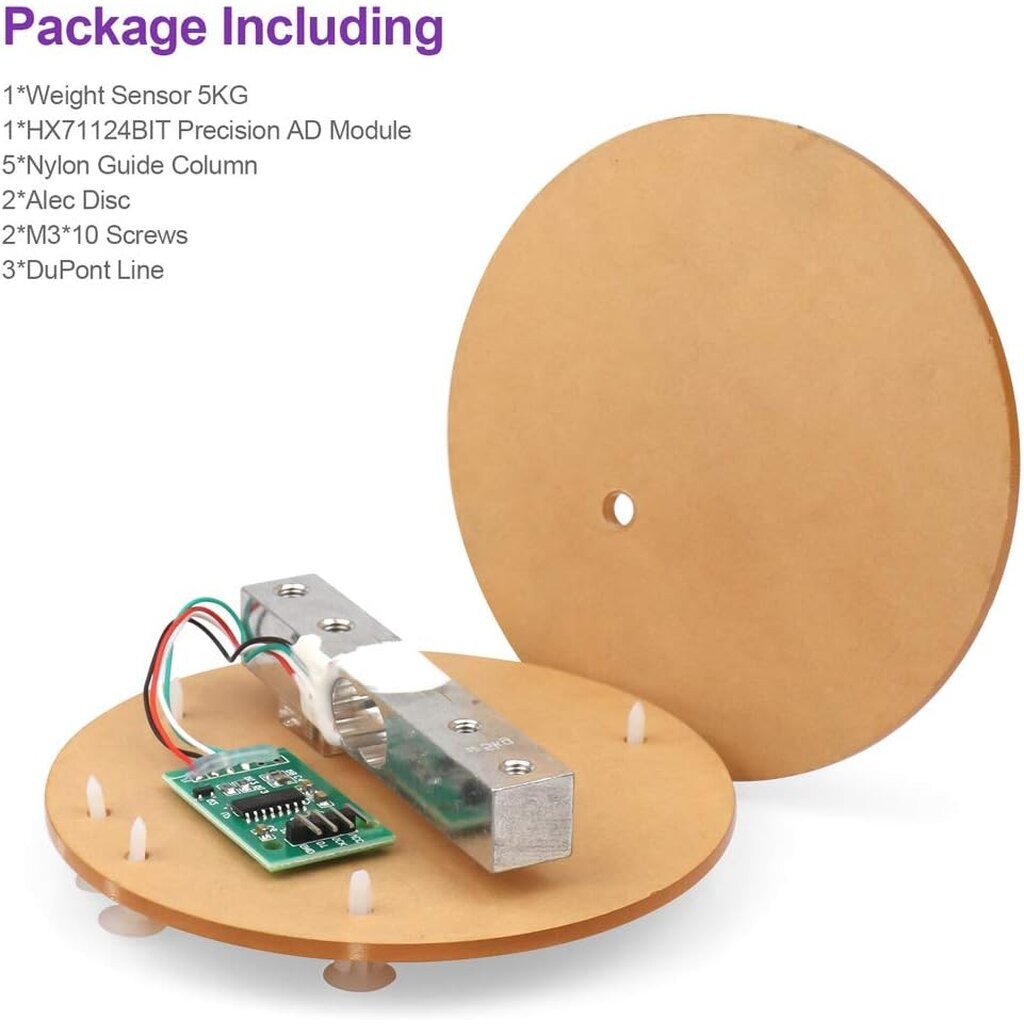

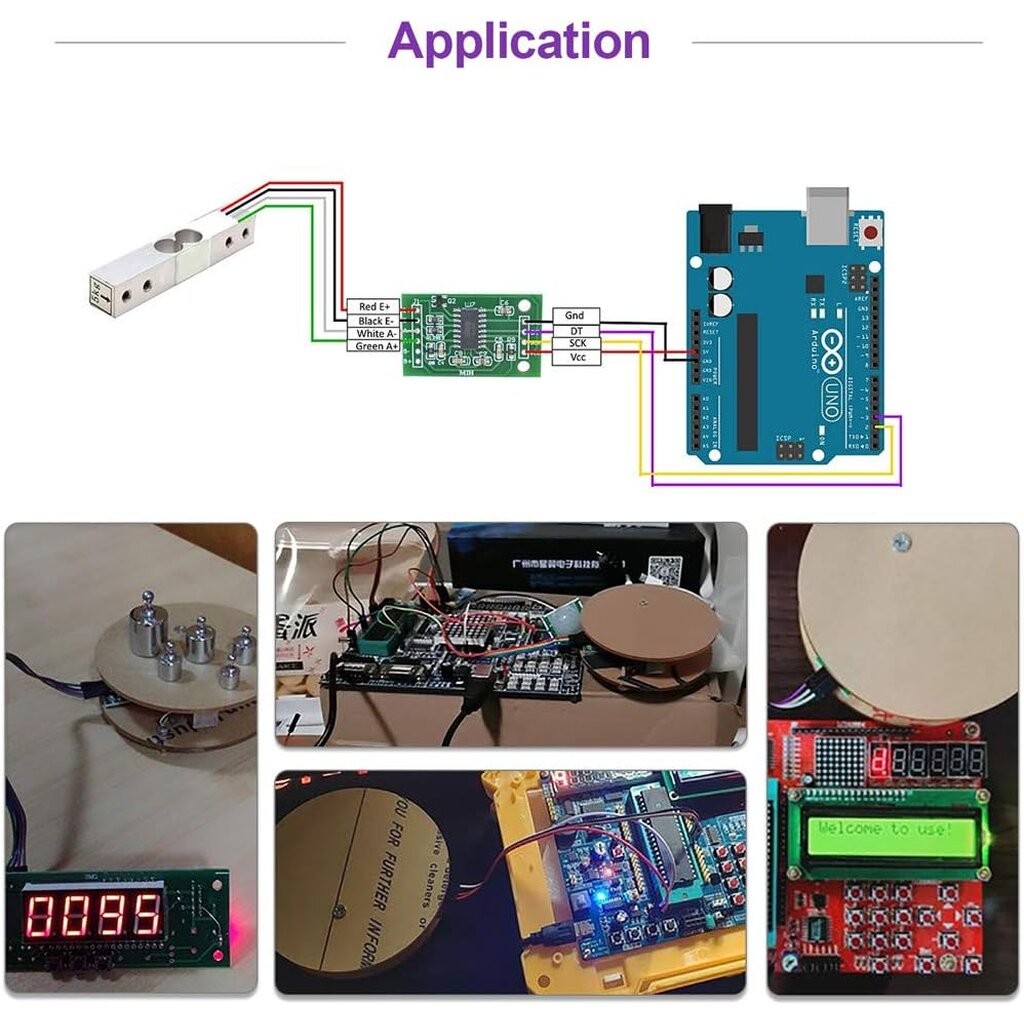

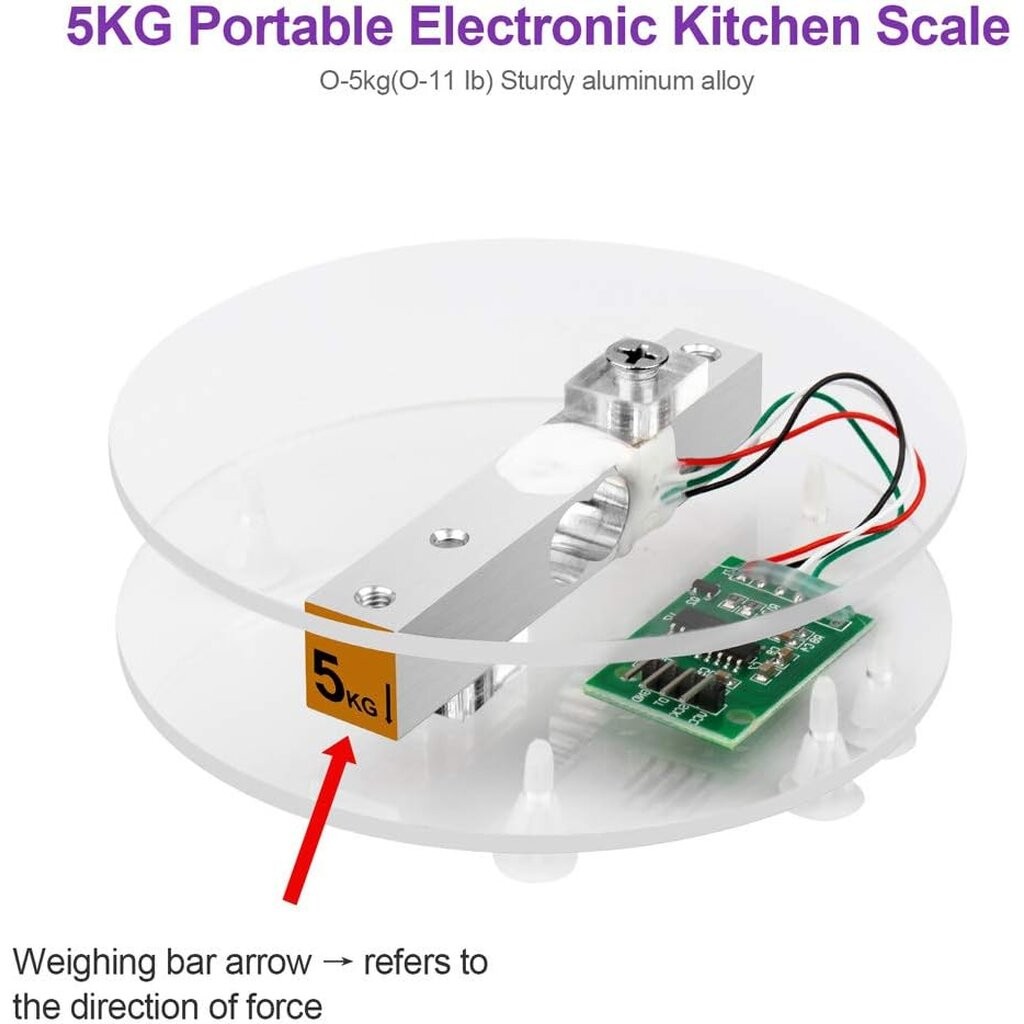

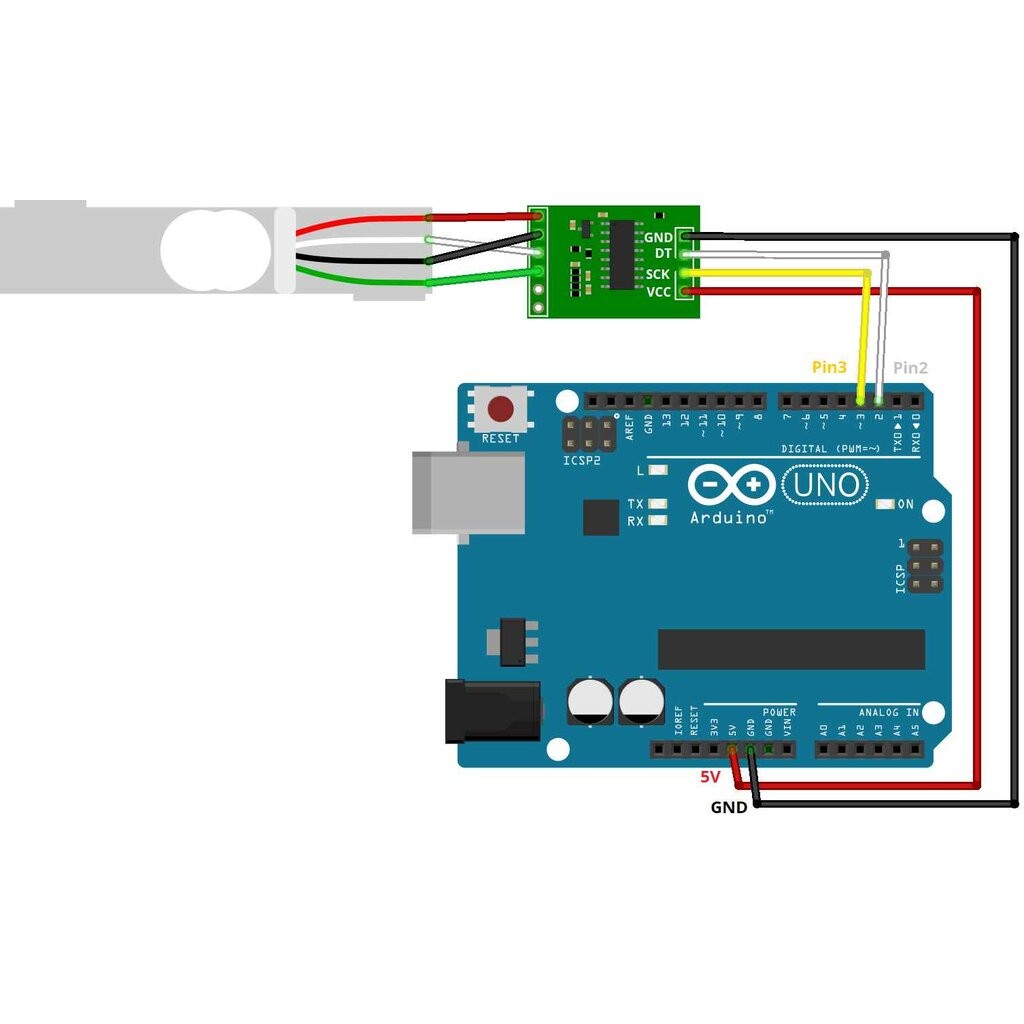

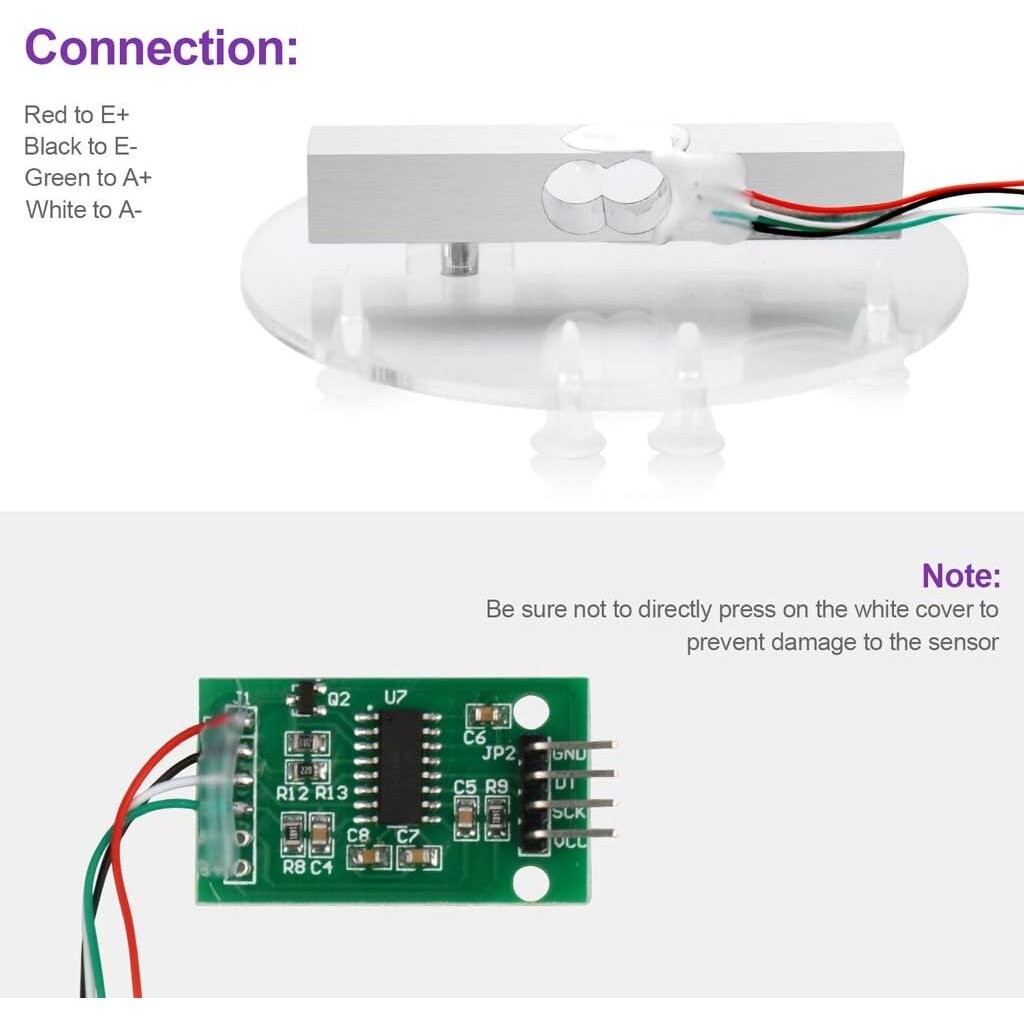

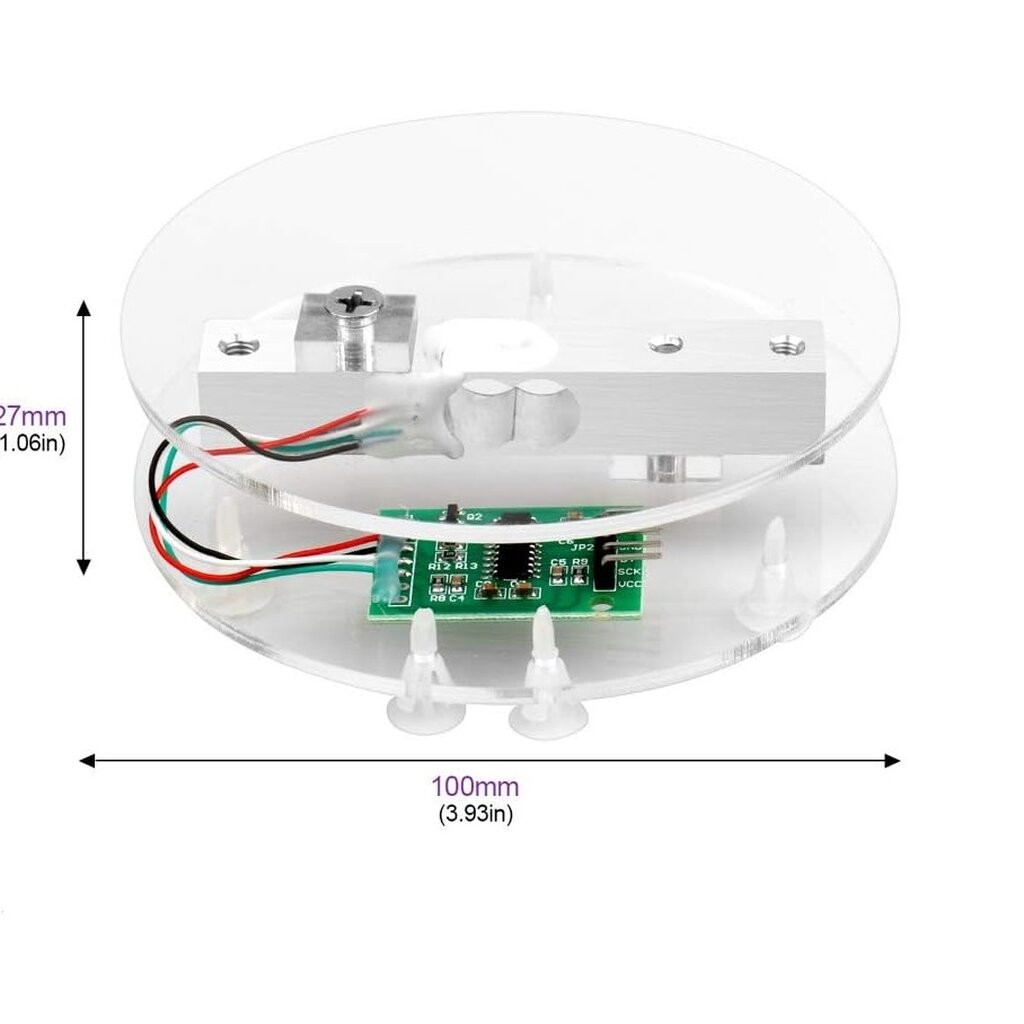

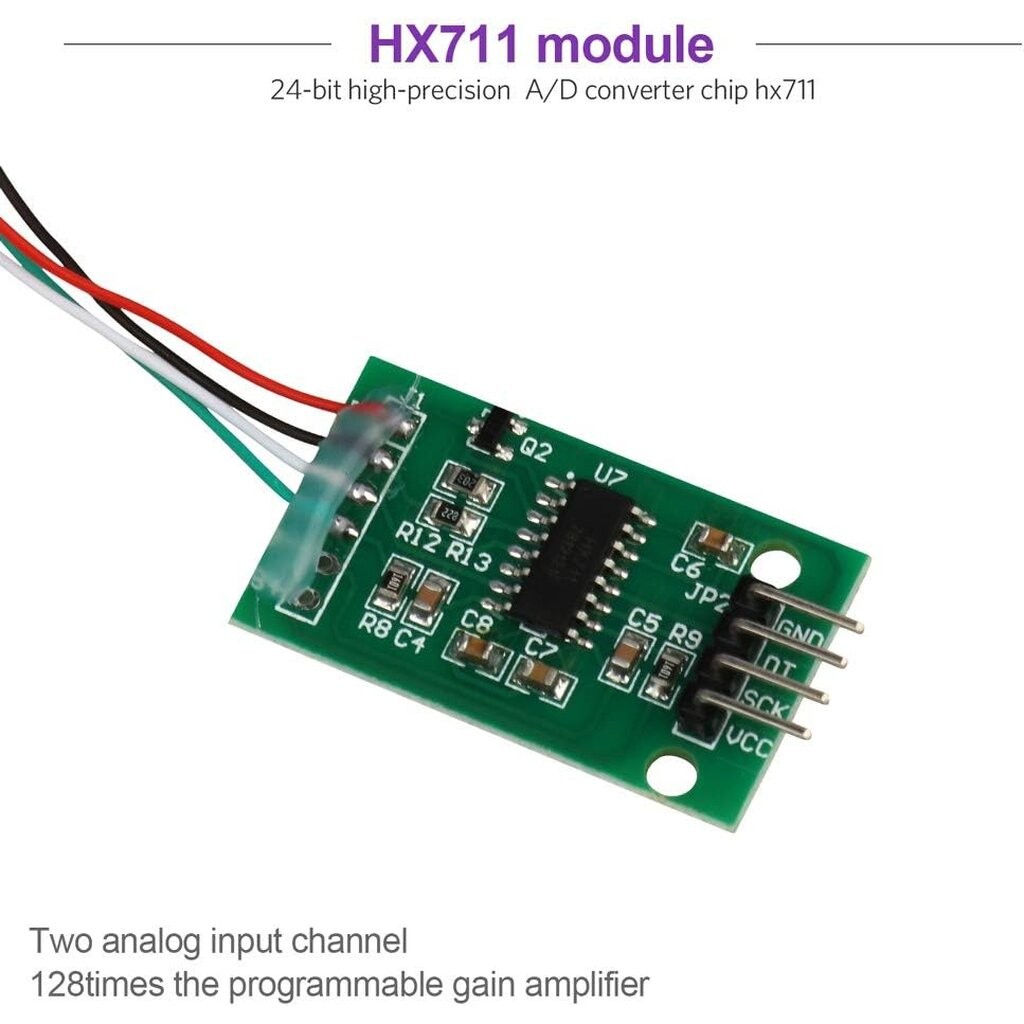

โหลดเซลล์ สำหรับ Arduino HX711 Digital Load Cell Weight Sensor Scale โมดูล HX711 เป็นโมดูลสำหรับขยายสัญญาณ จาก Sensor ตราชั่งน้ำหนัก (Load Cell) โดยปกติแล้วหากเราวัดแรงดันที่ได้จาก Load Cell โดยตรงค่าแรงดันที่ไดจะออกมาน้อยมาก จึงไม่สามารถป้อนไปยัง Arduino, NodeMCU, Raspberry Pi หรือ ไมโครคอนโทรลเลอร์ชนิดอื่นๆได้โดยตรง โดยโมดูลตัวนี้จะทำการขยายสัญญาณอนาล็อคเป็น Digital 24-Bit ความแม่นยำสูง ใช้งานได้ง่ายเพียงแค่เสียบสายสัญญาณ 2 เส้น และแหล่งจ่ายไฟให้กับ โมดูลอีก 2 เส้นเท่านั้น Tutorial วิธีการใช้งาน ชุดชั้งน้ำหนัก HX711: https://randomnerdtutorials.com/arduino-load-cell-hx711/ HX711 Load Cell Scale Specification: - Item Type: Digital Load Cell Weight Sensor - Material: PCB, Acrylic, Aluminum alloy - Bracket Diameter: Approx. 10cm/3.94in Tray Diameter - Working Voltage: 3.3V-5V Recommended 5V - Height: Approx. 3.5cm/1.38in Including Pillars - AD Module: HX711 24-Bit High Precise A D Conversion Chip HX711 - Working Current: 1.5mA ตัวอย่างการต่อสาย Load Cell, HX711 และ Arduino Load Cell HX711 HX711 Arduino Red (E+) E+ GND GND Black (E-) E- DT Pin 2 White (A-) A- SCK Pin 3 Green (A+) A+ VCC 5V ตัวอย่างโค้ตสำหรับ Arduino /* Rui Santos Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files. The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software. */ // Calibrating the load cell #include "HX711.h" // HX711 circuit wiring const int LOADCELL_DOUT_PIN = 2; const int LOADCELL_SCK_PIN = 3; HX711 scale; void setup() { Serial.begin(57600); scale.begin(LOADCELL_DOUT_PIN, LOADCELL_SCK_PIN); } void loop() { if (scale.is_ready()) { scale.set_scale(); Serial.println("Tare... remove any weights from the scale."); delay(5000); scale.tare(); Serial.println("Tare done..."); Serial.print("Place a known weight on the scale..."); delay(5000); long reading = scale.get_units(10); Serial.print("Result: "); Serial.println(reading); } else { Serial.println("HX711 not found."); } delay(1000); } //calibration factor will be the (reading)/(known weight)
