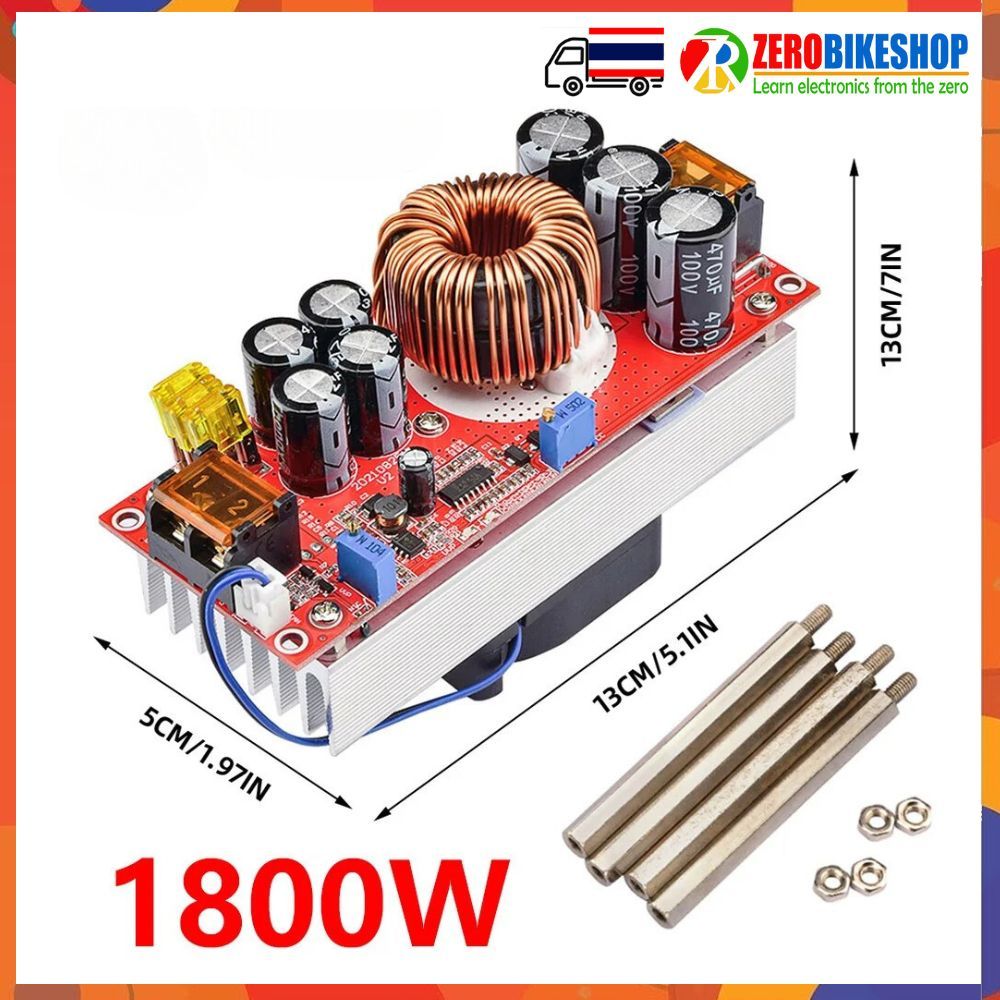

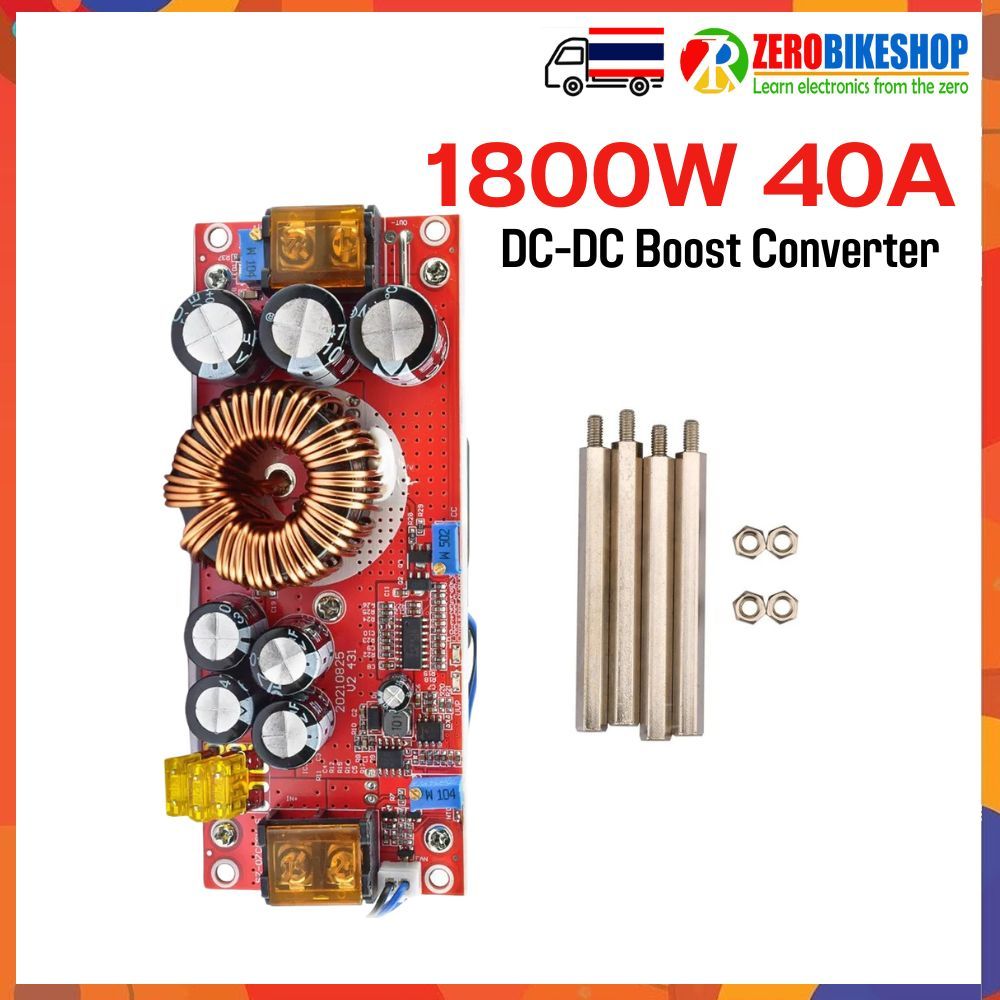

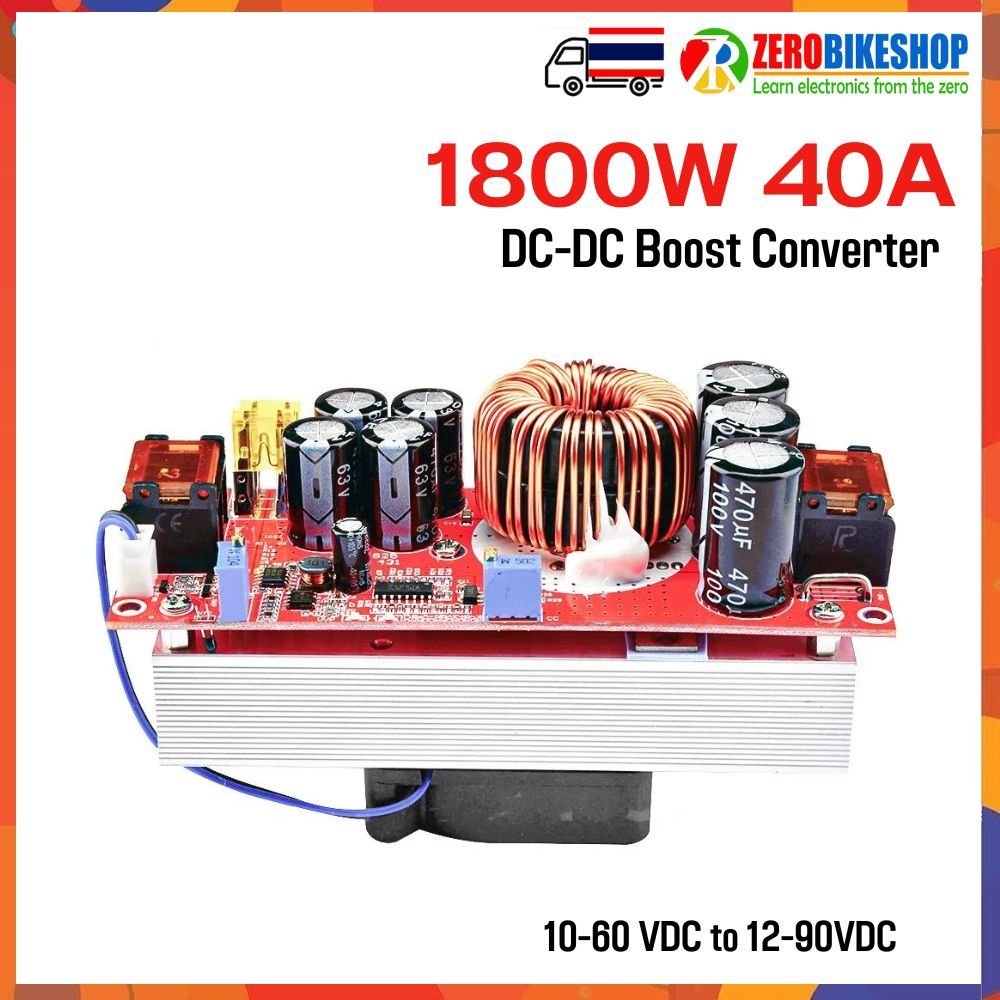

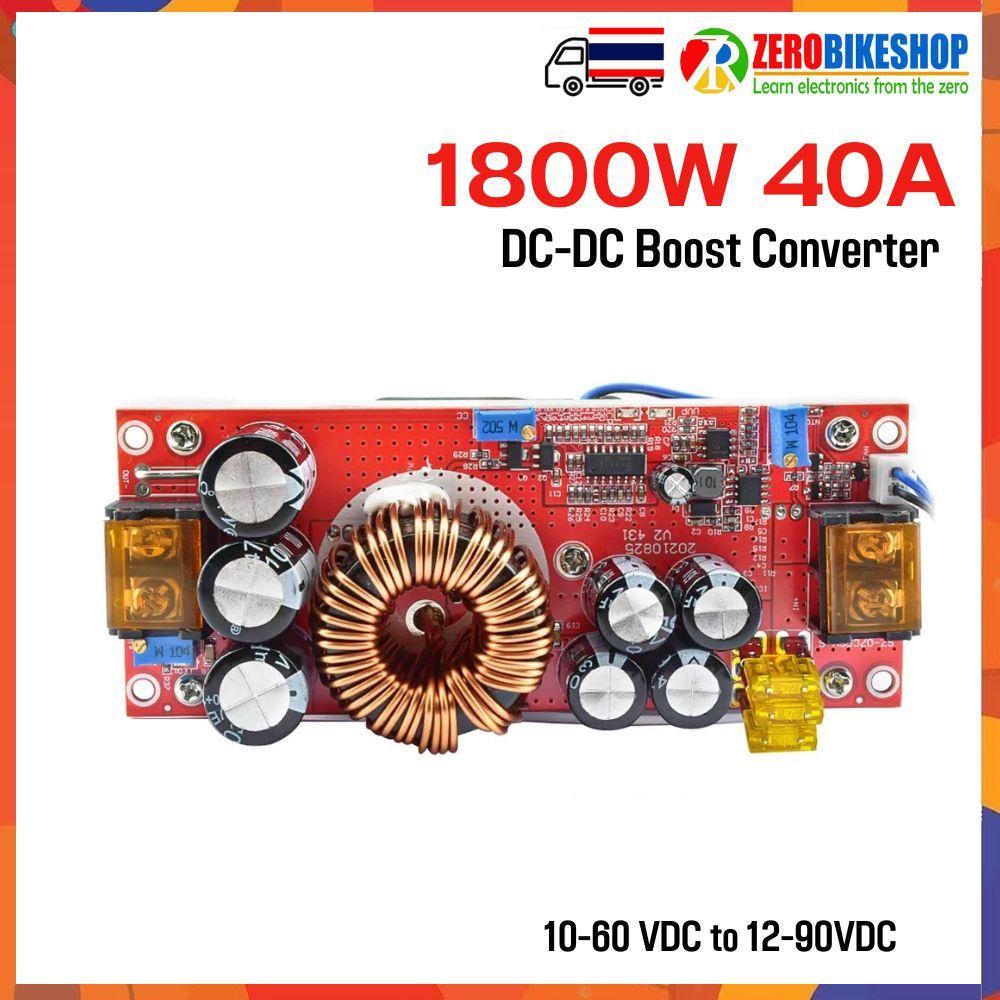

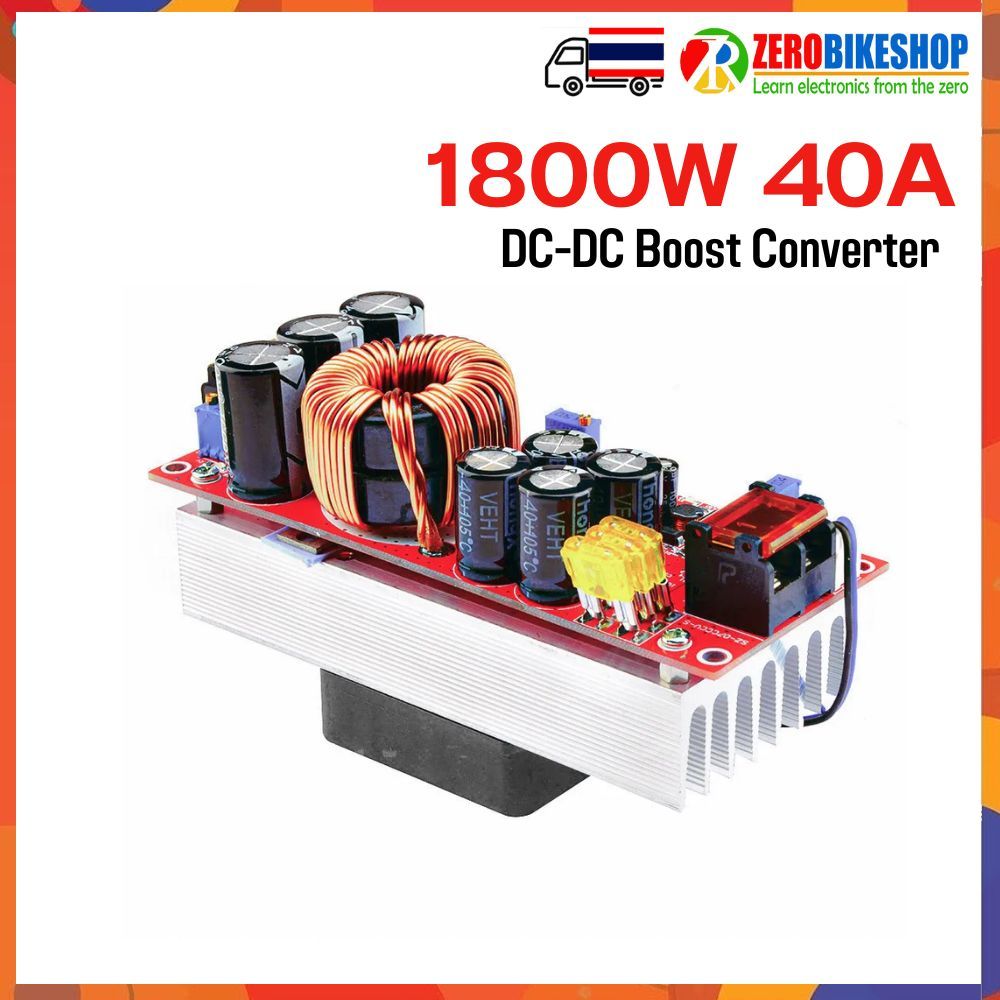

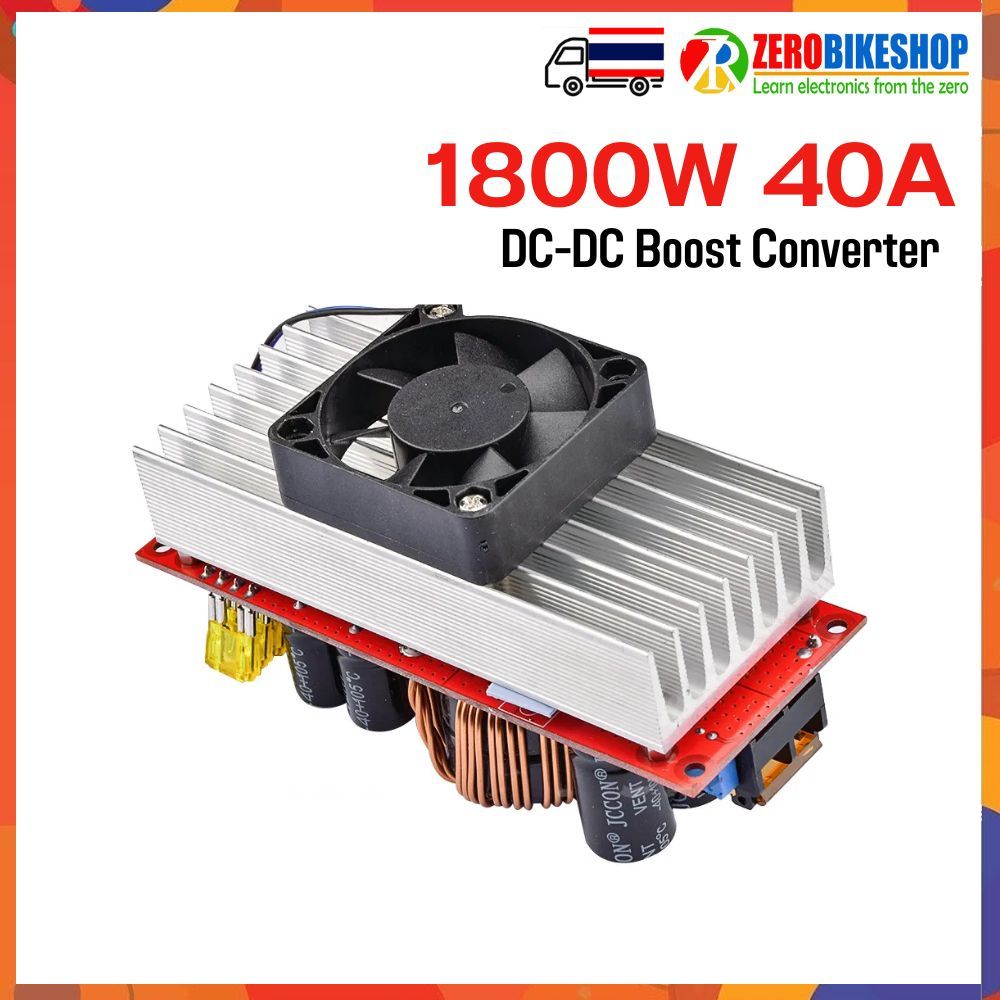

เพิ่มโวลท์ DC-DC Step Up Boost Converter เพิ่มแรงดันไฟฟ้าจาก 10-60 โวลท์ เป็น 12-90 โวลท์ 40A กำลังไฟฟ้าสูงสุด 1800W by

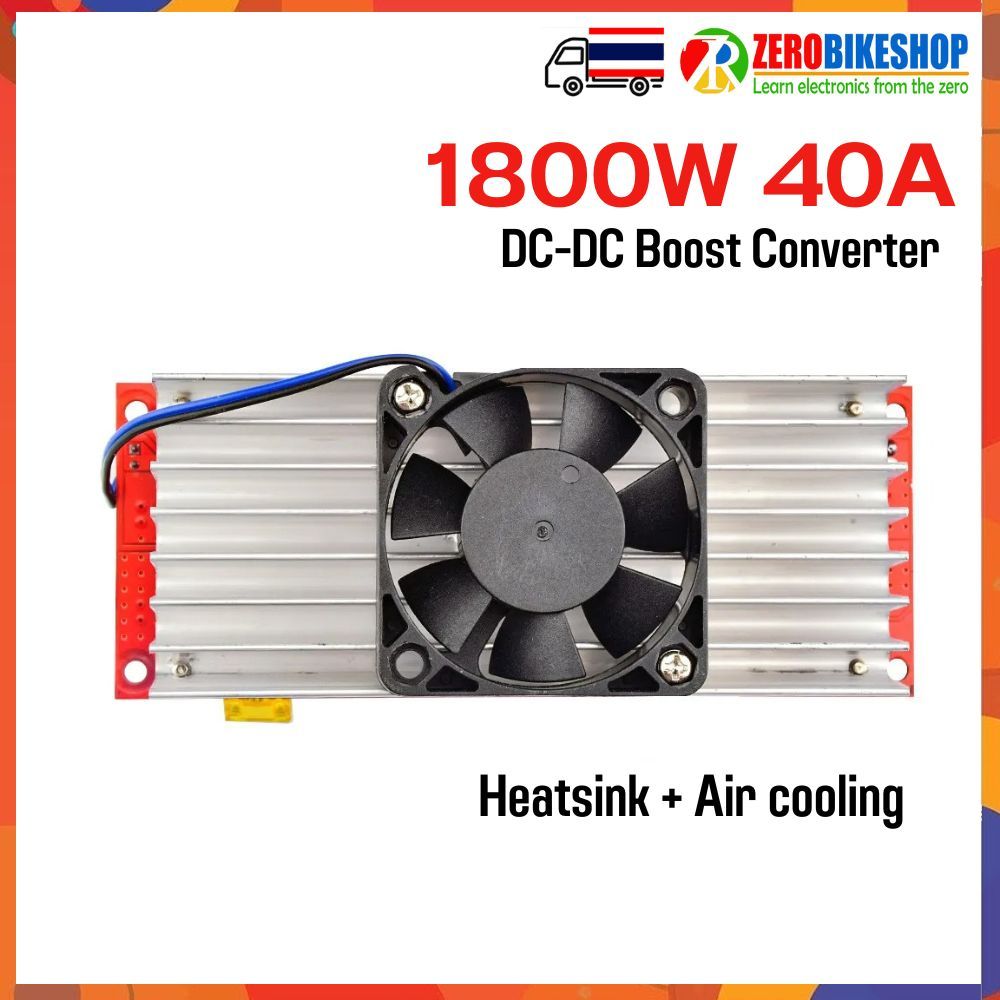

รายละเอียดสินค้า: โมดูลปรับแรงดันไฟฟ้า (DC-DC Boost Converter) คุณสมบัติ: ใช้หม้อแปลงแบบ Sendust สองตัว พันด้วยลวดทองแดงขนาด 1.2 มม. รองรับกระแสไฟเข้าสูงสุด 30A (แรงดันไฟฟ้าเข้า 10V ถึง 30V) และ 20A (แรงดันไฟฟ้าเข้า 31V ถึง 60V) มีระบบป้องกันการต่อสายสลับ มีระบบป้องกันแรงดันไฟฟ้าต่ำ มีแผ่นระบายความร้อนแบบหนาและพัดลมระบายความร้อนอัจฉริยะ ปรับแรงดันไฟฟ้าขาออกได้ตั้งแต่ 12V ถึง 90V กระแสไฟฟ้าขาออกสูงสุด 20A (ขึ้นอยู่กับความต่างศักย์ไฟฟ้าเข้าและออก ยิ่งต่างศักย์ไฟฟ้าต่างกันมาก กระแสไฟฟ้าขาออกก็ยิ่งน้อยลง) ปรับกระแสไฟฟ้าคงที่ได้ตั้งแต่ 0.8A ถึง 20A มีระบบป้องกันการกลับทิศทางของกระแสไฟฟ้าขาเข้า มีระบบป้องกันแรงดันไฟฟ้าต่ำ (ปรับได้ตั้งแต่ 8V ถึง 50V) ใช้งานได้ในอุณหภูมิ -40°C ถึง +85°C อัตราการแปลงพลังงาน 92% ถึง 97% มีระบบป้องกันกระแสไฟฟ้าขาเข้าเกิน มีระบบป้องกันไฟฟ้าลัดวงจร ขนาด 130 x 84 x 52 มม. การใช้งาน: ปรับแรงดันไฟฟ้าขาออก: ต่อโมดูลเข้ากับแหล่งจ่ายไฟ โดยไม่ต่อโหลด หมุนปุ่มปรับแต่ง "V-ADJ" ตามเข็มนาฬิกาเพื่อเพิ่มแรงดันไฟฟ้า, หมุนทวนเข็มนาฬิกาเพื่อลดแรงดันไฟฟ้า ปรับกระแสไฟฟ้าขาออก: หมุนปุ่มปรับแต่ง "CC A-ADJ" ทวนเข็มนาฬิกาประมาณ 30 รอบเพื่อลดกระแสไฟฟ้าขาออกให้เหลือน้อยที่สุดก่อนต่อโหลด จากนั้นหมุนปุ่มปรับแต่ง "CC A-ADJ" ตามเข็มนาฬิกาไปที่ค่ากระแสไฟฟ้าที่ต้องการ ปรับระบบป้องกันแรงดันไฟฟ้าต่ำขาเข้า: ตั้งค่าแรงดันไฟฟ้าป้องกันต่ำสำหรับแบตเตอรี่ 12V โดยต่อโมดูลเข้ากับแหล่งจ่ายไฟ 10V หมุนปรับแต่ง "RV1" (ตามเข็มนาฬิกาเพื่อเพิ่ม, ทวนเข็มนาฬิกาเพื่อลด) จนกระทั่งไฟ "UVLO" ติดสว่าง ตอนนี้แรงดันไฟฟ้าป้องกันคือ 10V, กล่าวคือเมื่อแรงดันไฟฟ้าแบตเตอรี่ลดลงถึง 10V โมดูลจะไม่ปรับแรงดันไฟฟ้าขึ้นและแรงดันไฟฟ้าขาออกจะเท่ากับแรงดันไฟฟ้าขาเข้า หมายเหตุ: ห้ามต่อสายไฟขาออกแบบย้อนกลับหรือลัดวงจร หากเชื่อมต่อโมดูลกับโหลดเหนี่ยวนำ แรงดันไฟฟ้าขาเข้าขั้นต่ำควรสูงกว่า (เช่น 24V) และกำลังไฟฟ้าขาออกสูงสุดควรลดลง (เช่น 500W) หากใช้แบตเตอรี่, สวิทช์พาวเวอร์ซัพพลาย, แผงโซลาร์เซลล์ หรือเครื่องปั่นไฟฟ้าเป็นแหล่งจ่ายไฟ ควรปรับค่าแรงดันไฟฟ้าป้องกันต่ำให้ต่ำลง มิเช่นนั้นอาจทำให้เสียหายได้
