SKYSOUND แอมป์จิ๋ว zk3002 2g แท้ Pure Power Amplifier TPA3255 300w+300w สเตอริโอ/โมโน 600W โปรเจกต์ DIY สำหรับนักเล่นเคร

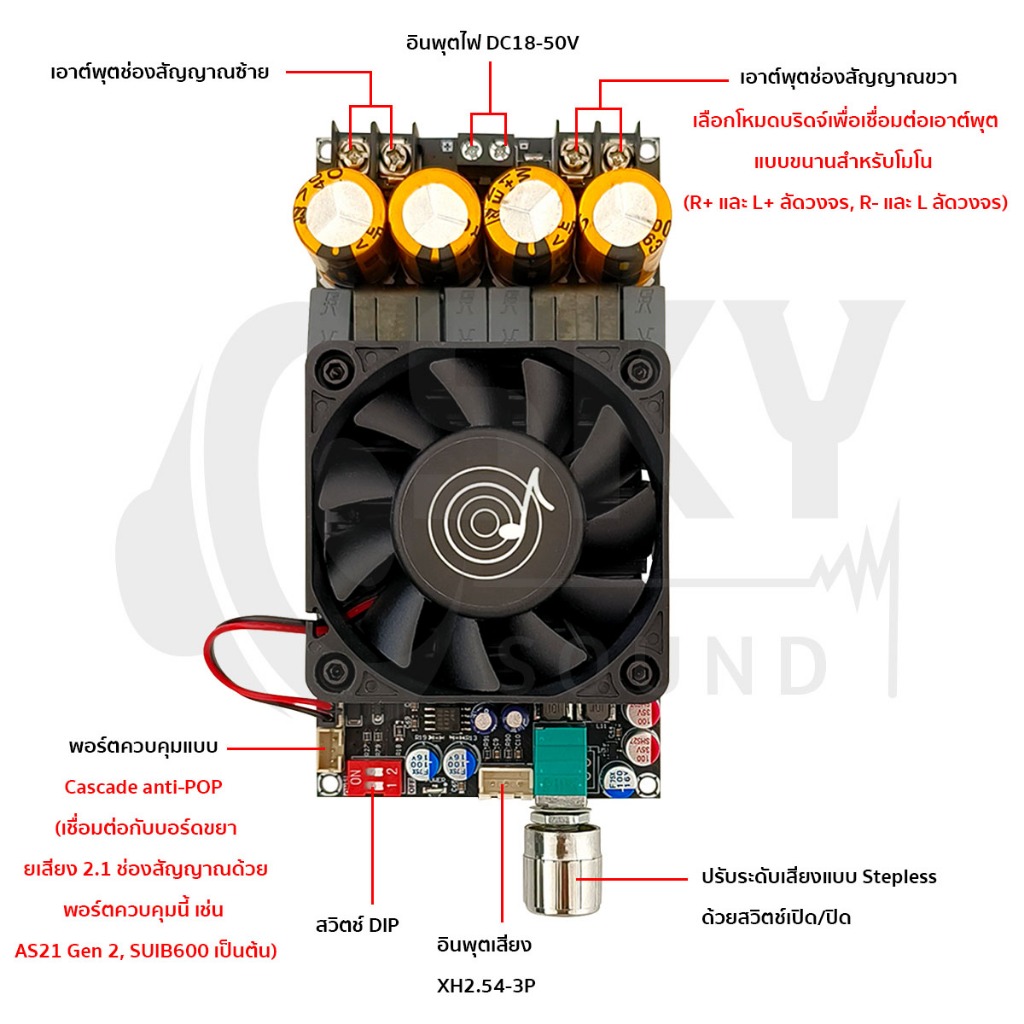

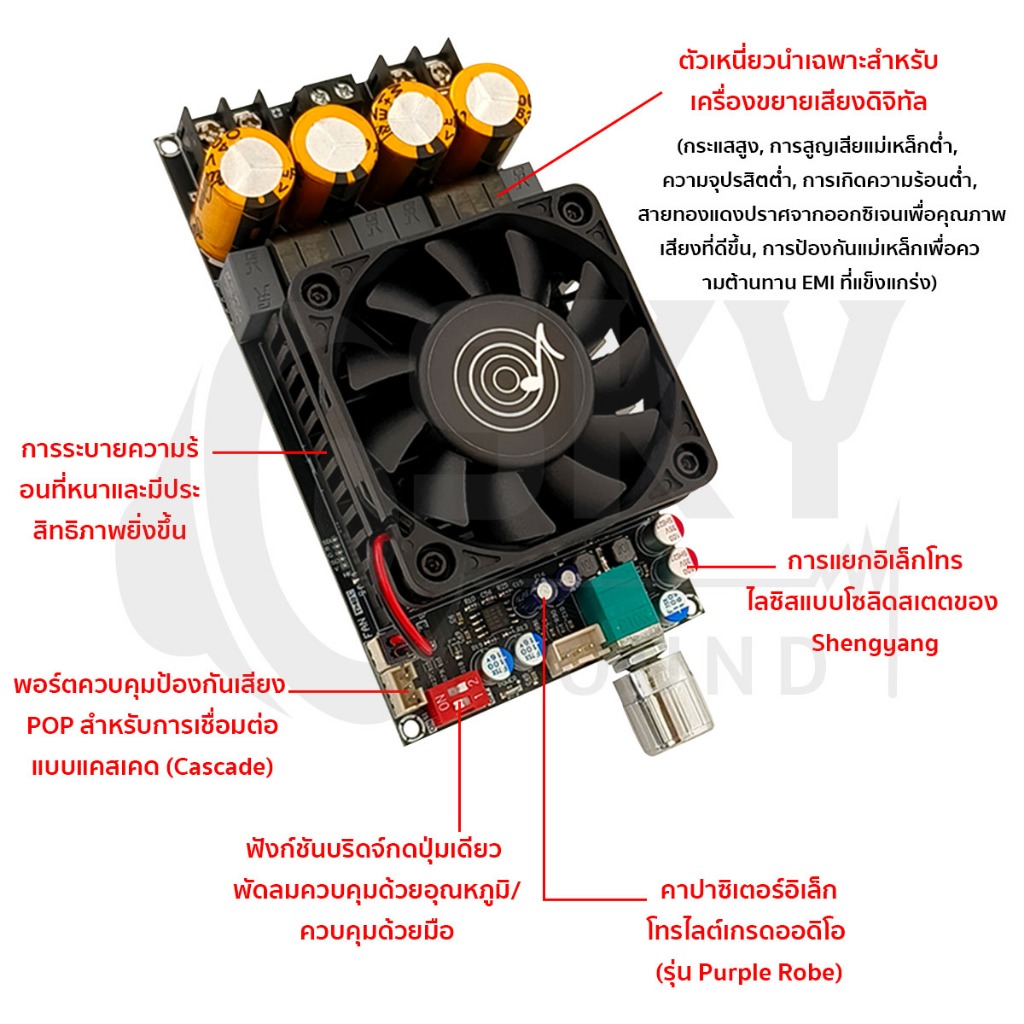

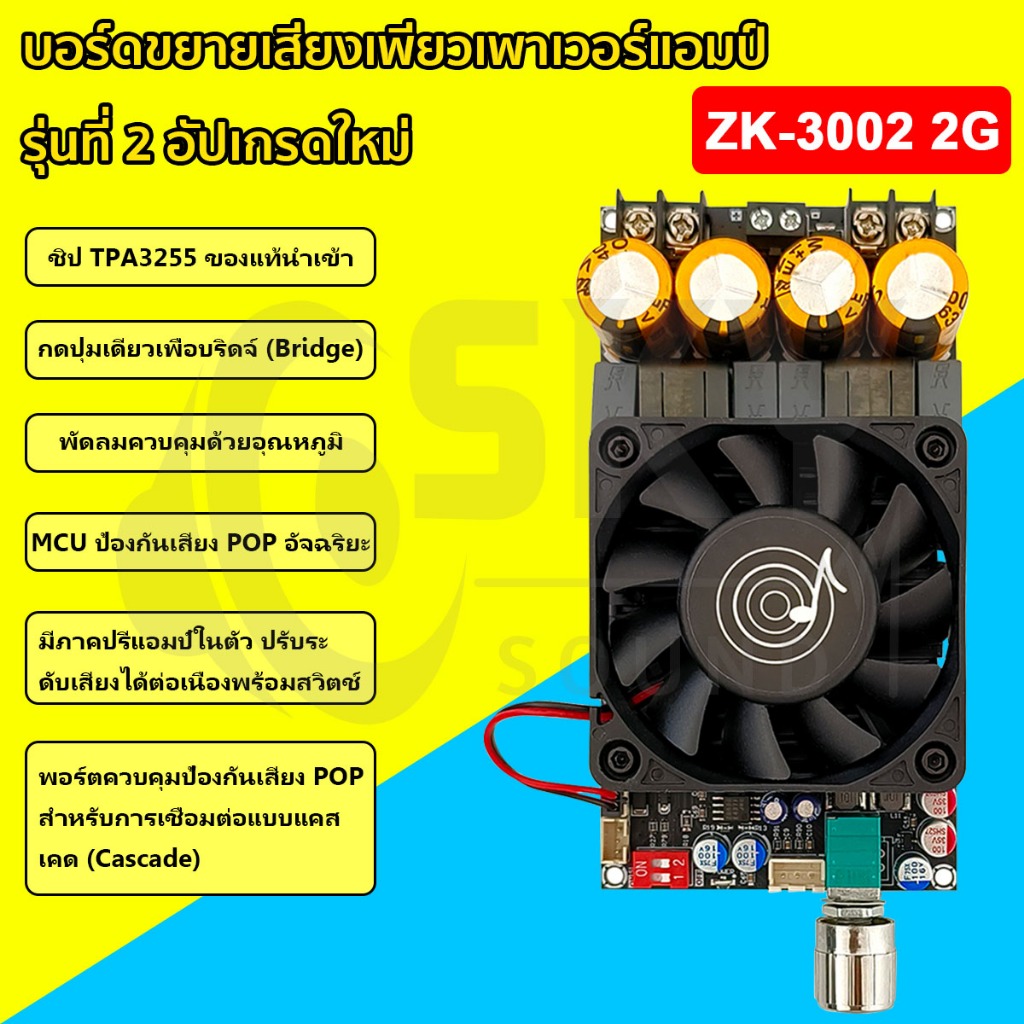

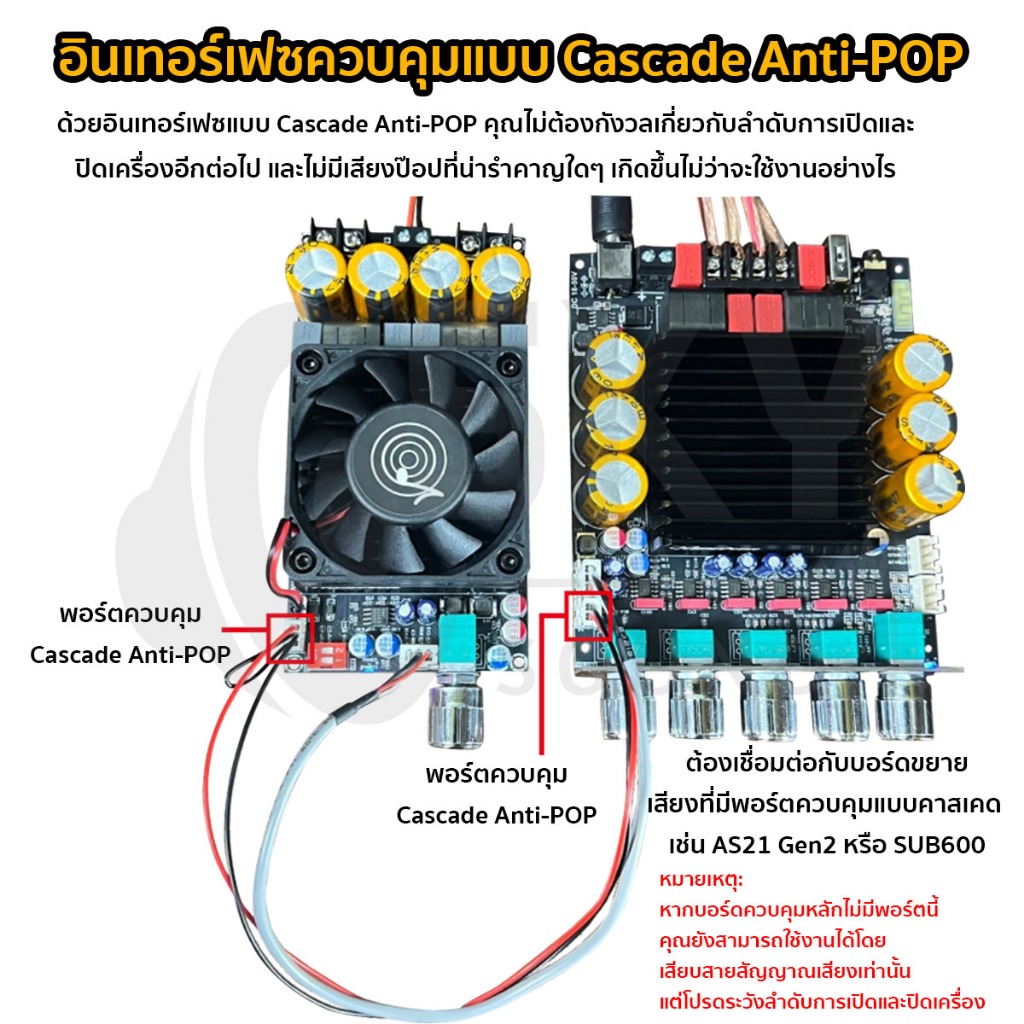

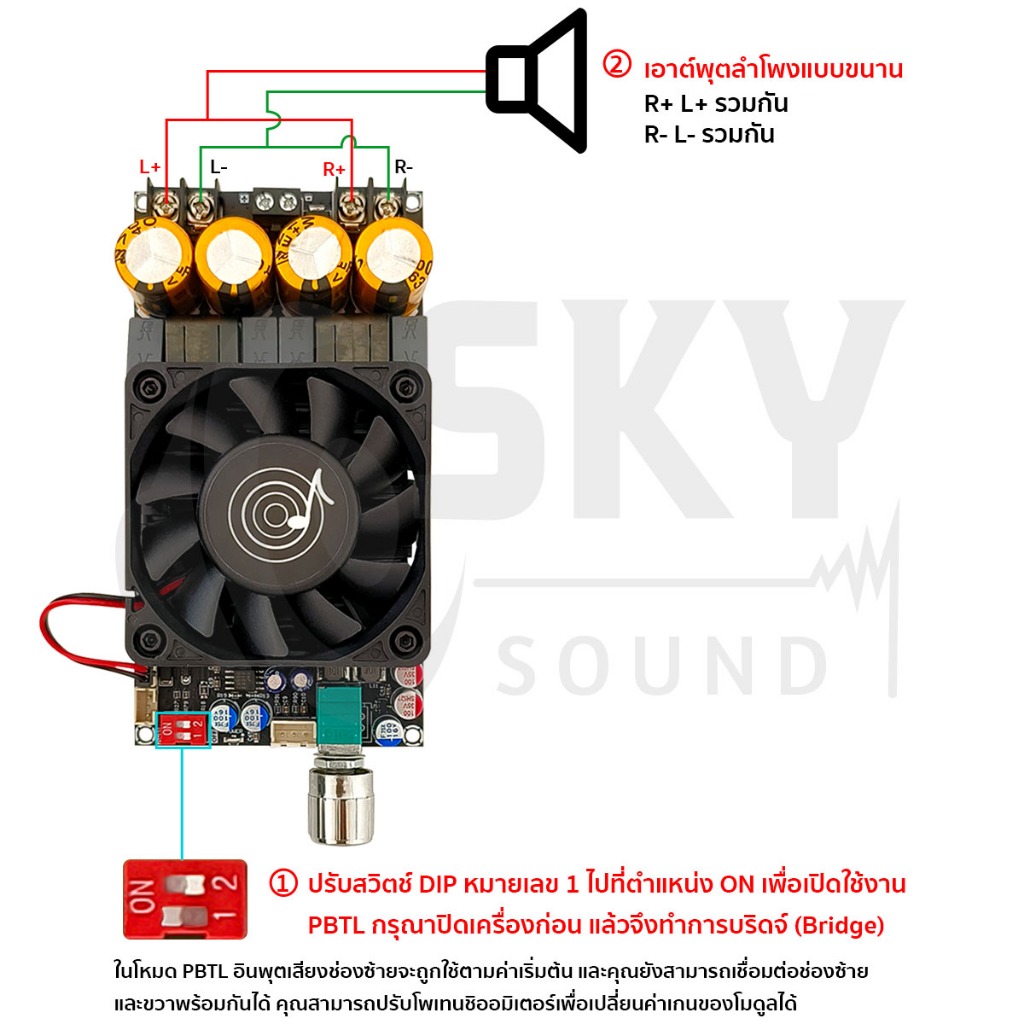

# 📌 ZK-3002 2G แอมป์บอร์ดขยายเสียงกำลังสูง รุ่นอัปเกรดเจเนอเรชันที่ 2 ## 1. แนะนำสินค้า ZK-3002 2G คือ **แอมป์บอร์ดขยายเสียงกำลังสูงแบบ Pure Power Amplifier** ที่ใช้ชิป **TPA3255 ของแท้จาก TI** รองรับ **โหมดสเตอริโอ BTL (300W+300W)** และ **โหมดโมโน PBTL (600W)** มาพร้อมระบบระบายความร้อนแบบ **พัดลมควบคุมอุณหภูมิอัตโนมัติ/เลือกหมุนตลอดเวลาได้** มี **พอร์ตป้องกันเสียง POP** และระบบป้องกันหลายชั้น เหมาะสำหรับโฮมเธียเตอร์, ลำโพง DIY, หรือระบบเสียงรถยนต์ --- ## 2. จุดเด่นสินค้า * 🎵 **คุณภาพเสียง HiFi** : ใช้ชิป TPA3255 ของแท้ ให้เสียงบริสุทธิ์ คมชัด และบิดเบือนต่ำ * 💡 **กำลังขับสูงสุด 600W** : เลือกใช้งานได้ทั้งสเตอริโอ (300W+300W) หรือโมโนบริดจ์ (600W) * 🔗 **พอร์ต Anti-POP** : ป้องกันเสียง “ปุ๊บ/ป๊อบ” ตอนเปิด-ปิดเครื่อง รักษาลำโพงให้ปลอดภัย * 💨 **ระบบระบายความร้อนอัจฉริยะ** : พัดลมควบคุมอุณหภูมิอัตโนมัติ หรือเลือกให้หมุนต่อเนื่องได้ * 🎚 **ปรับโวลุ่มได้ละเอียด** : โพเทนชิโอมิเตอร์ปรับต่อเนื่อง พร้อมสวิตช์เปิด-ปิดในตัว * 🛡 **ระบบป้องกันครบครัน** : ป้องกันไฟตก, ไฟเกิน, ความร้อนสูงเกิน, กระแสเกิน และลัดวงจร --- ## 3. ฟังก์ชันการใช้งาน 1. **อินพุตเสียง** : คอนเนกเตอร์ XH2.54-3P รองรับสัญญาณจาก DAC, การ์ดเสียง, หรือแอมป์พรี 2. **การควบคุมเสียง** : โพเทนชิโอมิเตอร์ปรับได้ละเอียดแบบต่อเนื่อง พร้อมสวิตช์กล 3. **การจ่ายไฟ** : DC18-50V (แนะนำ 36-48V / กระแส ≥10A) ยิ่งแรงดันสูง กำลังขับยิ่งมาก 4. **การเชื่อมต่อลำโพง** : * BTL : สเตอริโอแยกซ้าย-ขวา * PBTL : เชื่อมต่อบริดจ์รวมเป็นโมโนกำลังสูง 5. **การบริดจ์ (PBTL)** : * ปิดไฟ → เปิดสวิตช์ DIP หมายเลข 1 → เชื่อม R+ กับ L+ / R- กับ L- * ค่าเริ่มต้นใช้ช่องสัญญาณซ้าย แต่สามารถป้อนสัญญาณ L/R พร้อมกันได้ 6. **พอร์ต Anti-POP แบบเชื่อมต่อ** : ใช้งานร่วมกับบอร์ดแอมป์ที่มีพอร์ตเดียวกัน เช่น AS21 2G, SUB600 --- ## 4. ข้อมูลทางเทคนิค * **รุ่นสินค้า** : ZK-3002 2G * **ชิปแอมป์** : TPA3255 (ของแท้) * **แรงดันไฟทำงาน** : 18-50VDC (สูงสุด 53V) * **กำลังขับ** : * BTL : 2×300W\@50V/4Ω, 160W\@50V/8Ω * PBTL : 600W\@50V/2Ω, 300W\@50V/4Ω, 160W\@50V/8Ω * **ลำโพงที่รองรับ** : * BTL : 3-8Ω / 50-300W * PBTL : 2-8Ω / 100-600W * **ระบบระบายความร้อน** : พัดลมควบคุมอุณหภูมิอัตโนมัติ หรือเลือกหมุนต่อเนื่อง * **การปรับเสียง** : โพเทนชิโอมิเตอร์ปรับต่อเนื่อง + สวิตช์กล * **ระบบป้องกัน** : ไฟตก / ไฟเกิน / ความร้อนสูงเกิน / กระแสเกิน / ลัดวงจร * ⚠ **ไม่มีระบบป้องกันการกลับขั้วไฟ (ห้ามต่อไฟกลับขั้ว)** * **ขนาดสินค้า** : 145 × 65 × 37 มม. * **น้ำหนัก** : 264 กรัม (สุทธิ) / 318 กรัม (รวมกล่อง) --- ## 5. การใช้งานแนะนำ * 🎶 ระบบโฮมเธียเตอร์ภายในบ้าน * 🎸 การขยายเสียงดนตรี / เครื่องดนตรี * 🚗 ระบบเครื่องเสียงรถยนต์ * 🏠 DIY Audio HiFi / ลำโพงตั้งโต๊ะ * 📻 โปรเจกต์ DIY สำหรับนักเล่นเครื่องเสียง --- ## 6. คำแนะนำผู้ใช้งาน 1. ⚠ ห้ามต่อไฟกลับขั้ว + / - เพราะอาจทำให้บอร์ดเสียหาย 2. ⚠ การบริดจ์ต้องทำในขณะที่ **ปิดไฟ** เท่านั้น 3. ✅ แนะนำใช้ไฟ **36-48V / กระแส ≥10A** เพื่อการทำงานที่เสถียร 4. ✅ หากต้องการป้องกันเสียง POP ควรใช้งานร่วมกับบอร์ดที่มีพอร์ต Anti-POP เช่น AS21 2G, SUB600 5. ✅ ในการใช้งานกำลังสูงต่อเนื่อง ควรตั้งพัดลมให้หมุนตลอดเวลาเพื่อป้องกันความร้อนสูงเกิน --- ## 7. อุปกรณ์ในกล่อง * บอร์ดแอมป์ ZK-3002 2G × 1 * ถุงป้องกันไฟฟ้าสถิต × 1 * คู่มือการใช้งาน × 1
