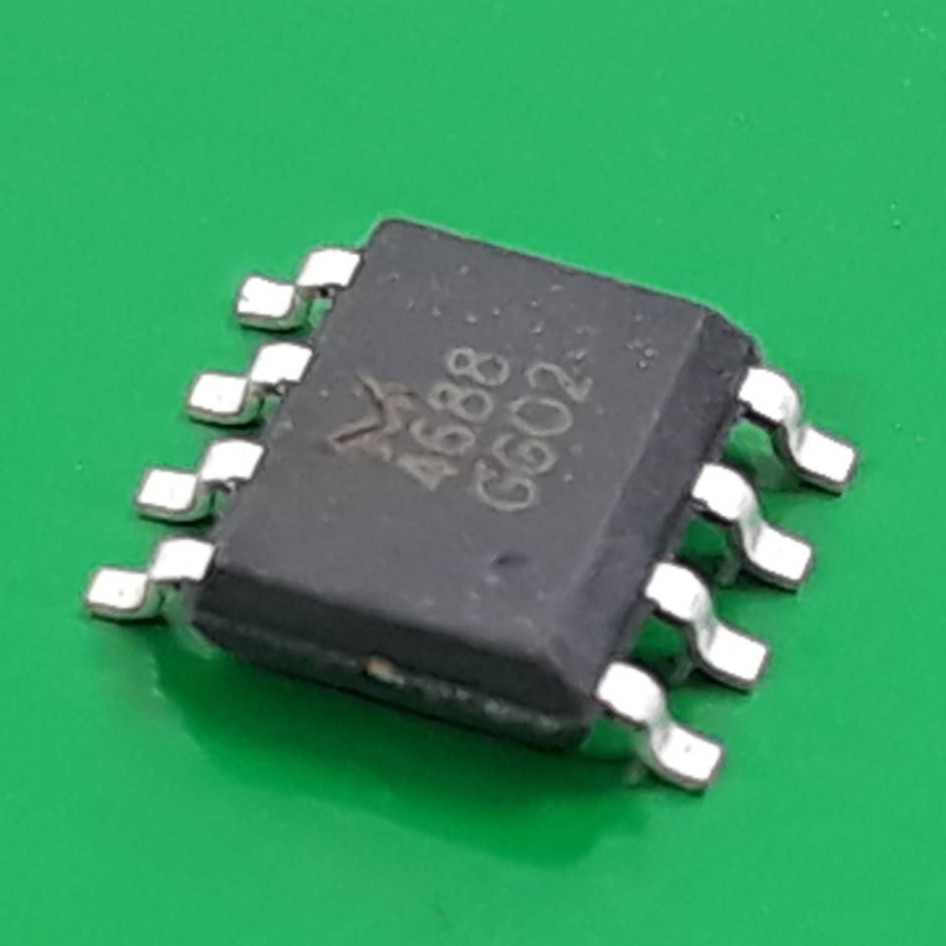

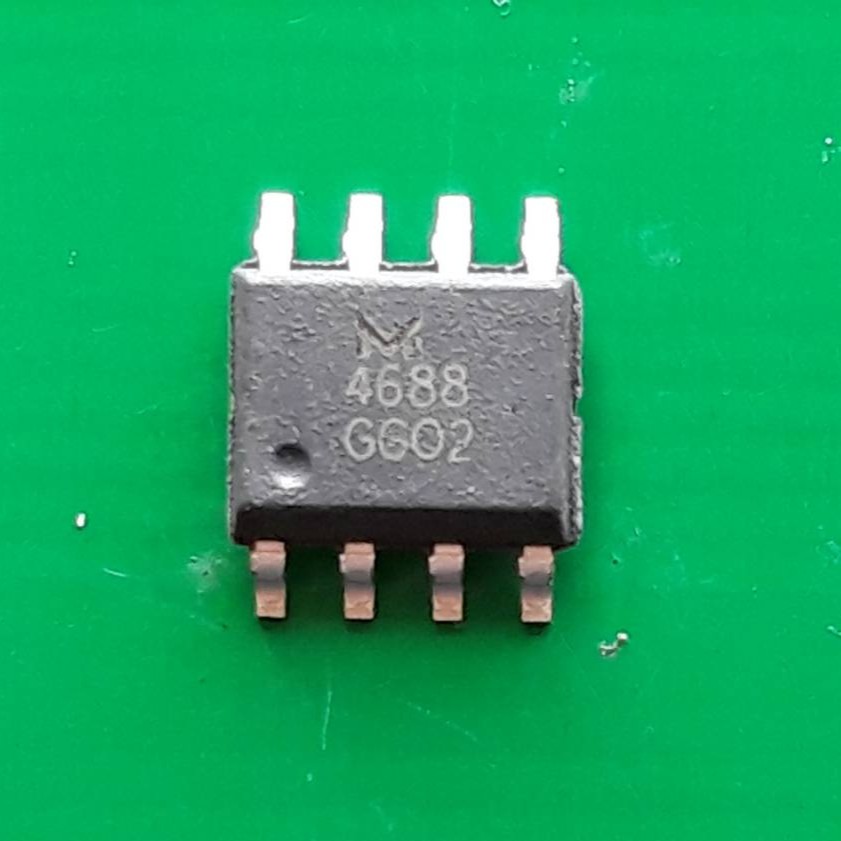

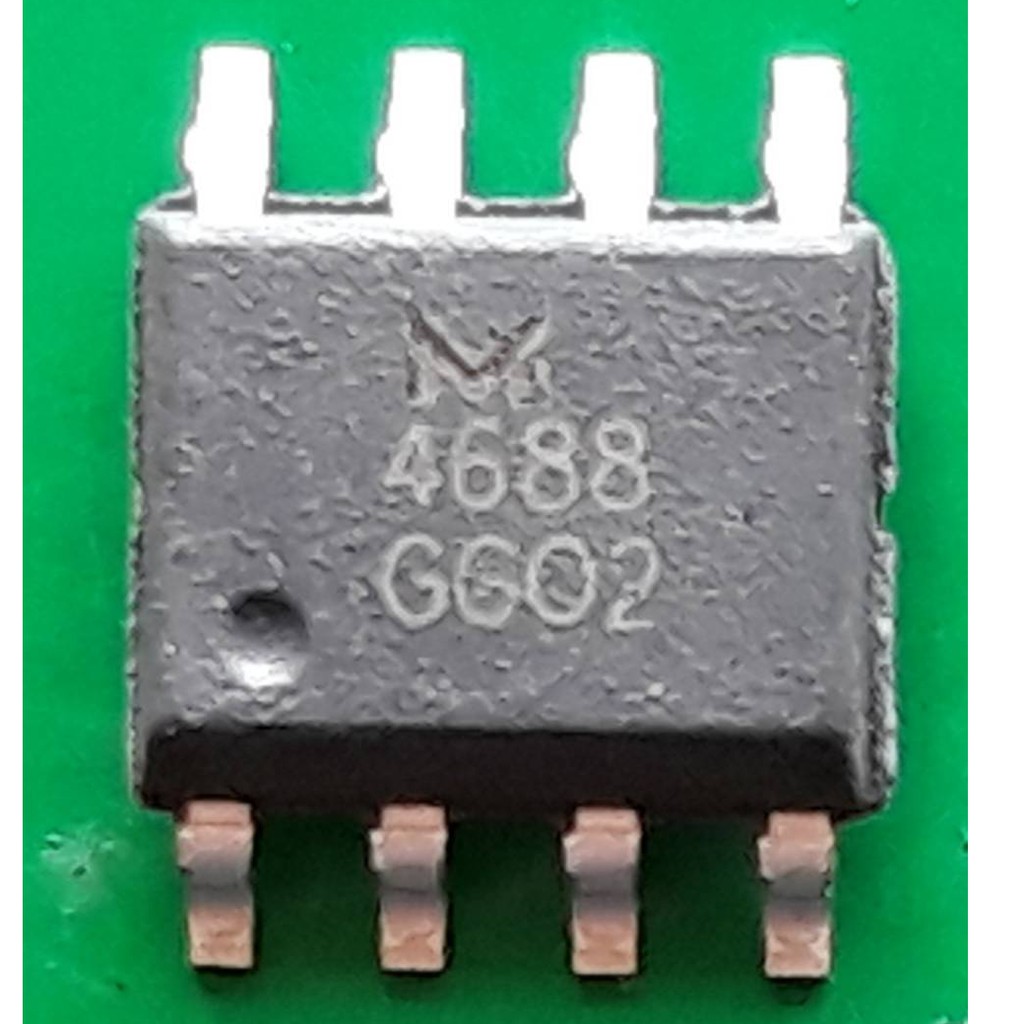

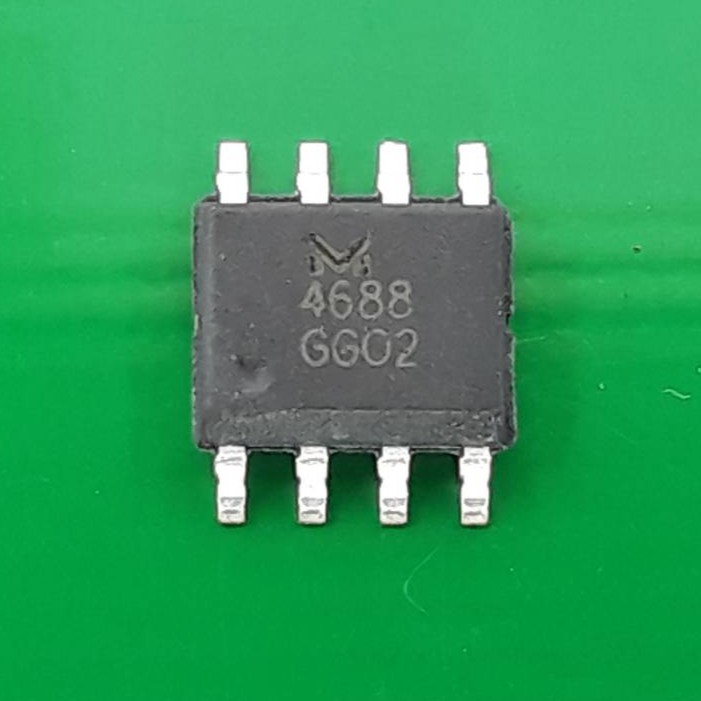

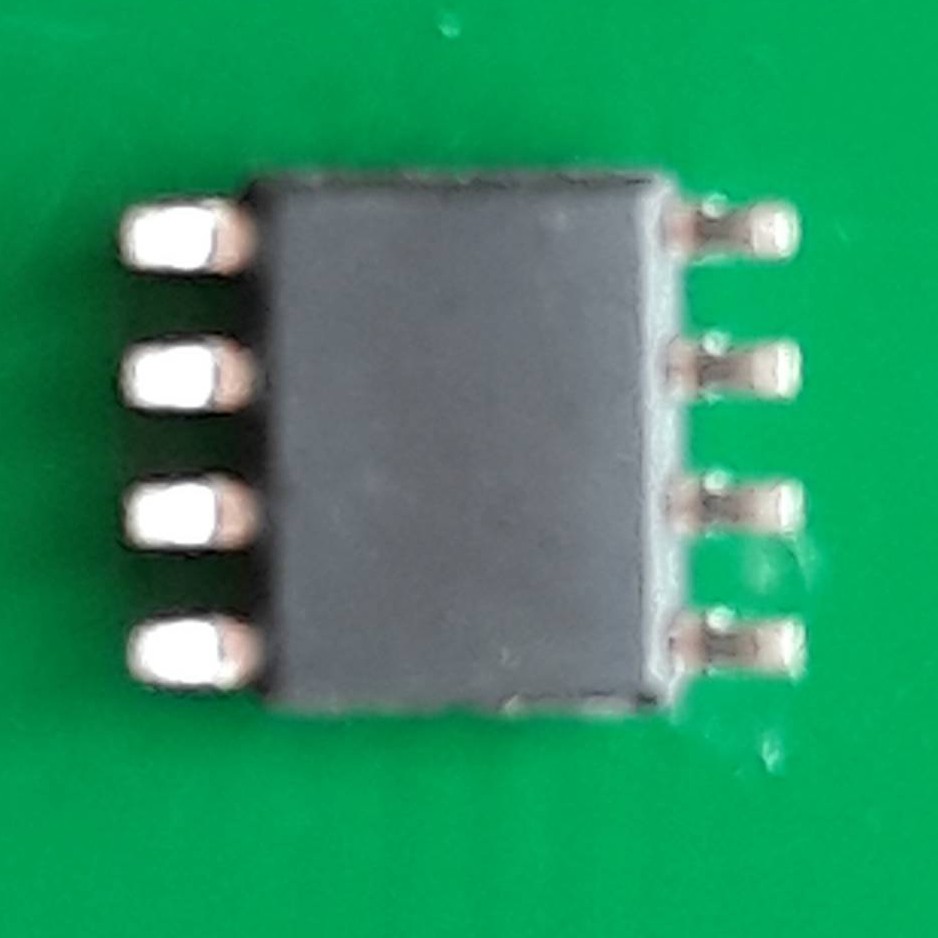

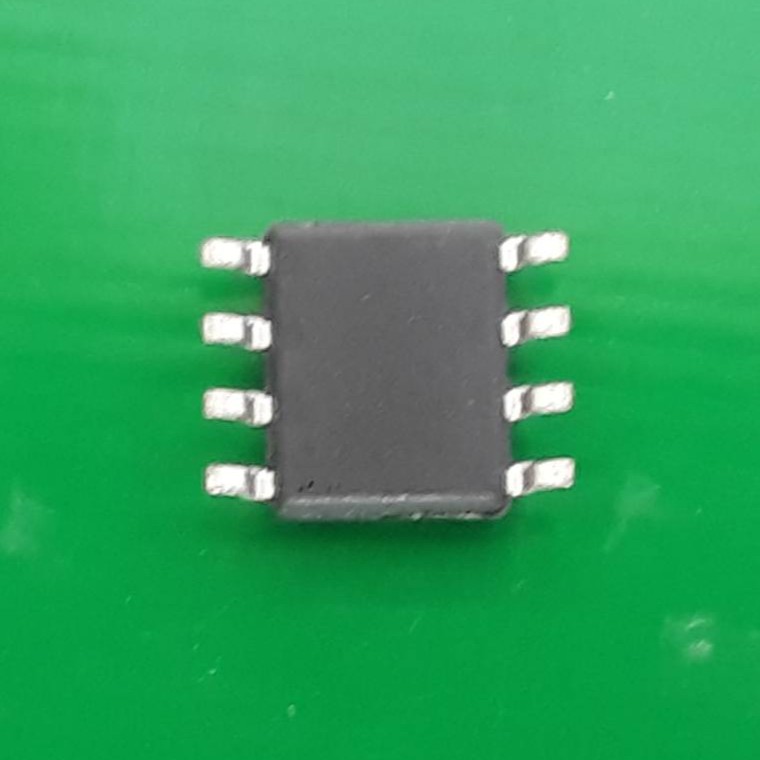

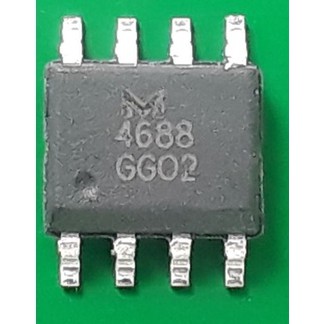

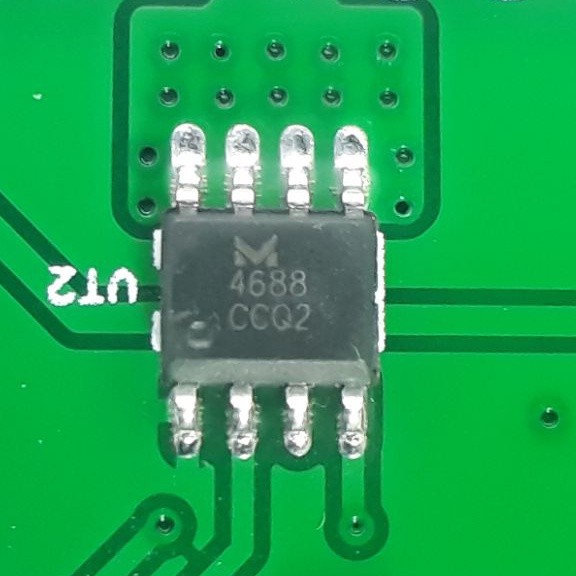

4688 smdชิป ICบอร์ดแนวตั้ง, ชิ้นส่วนซ่อมแซม,เครื่องเชื่อมอินเวอร์เตอร์

4688 smdชิป ICบอร์ดแนวตั้ง, ชิ้นส่วนซ่อมแซม,เครื่องเชื่อมอินเวอร์เตอร์ คุณสมบัติทั่วไป● N-ChannelVDS = 60V,ID =6.3ARDS(ON) < 30mΩ @ VGS=10VN-channelP-channelSchematic diagram ● P-ChannelVDS = -60V,ID = -6ARDS(ON) < 80mΩ @ VGS=-10V N-CH Electrical Characteristics (TA= ss oth ted) ameter Symbol Condition Min Typ Max Unit 25℃unle erwise no Par Off Characteristics Drain-Source Breakdown Voltage BVDSS VGS=0V ID=250μA 60 - - V Zero Gate Voltage Drain Current IDSS VDS=60V,VGS=0V - - 1 μA Gate-Body Leakage Current IGSS VGS=±20V,VDS=0V - - ±100 nA On Characteristics (Note 3) Gate Threshold Voltage VGS(th) VDS=VGS,ID=250μA 1 .2 1.6 2.5 V Drain-Source On-State Resistance RDS(ON) VGS=10V, ID=6A - 26 3 m 0 Ω Forward Transconductance gFS VDS=5V,ID=6A 15 - - S Dynamic Characteristics (Note4) Input Capacitance Clss - 500 - PF Output Capacitance Coss - 60 - PF Reverse Transfer Capacitance Crss VDS V, F=1.0MHz - 25 - PF =15V,VGS=0 Switching Characteristics (Note 4) Turn-on Delay Time td(on) - 5 - nS Turn-on Rise Time tr - 2.6 - nS Turn-Off Delay Time td(off) - 16.1 - nS Turn-Off Fall Time tf VDD=30V, RL=4.7Ω VGS=10V,RGEN=3Ω - 2.3 - nS Total Gate Charge Qg - 25 - nC Gate-Source Charge Qgs - 4.5 - nC Gate-Drain Charge Qgd VDS A, VGS=10V - 6.5 - nC =15V,ID=6 Drain-Source Diode Characteristics Diode Forward Voltage (Note 3) VSD VGS=0V,IS=6A - 0.8 1.2 V
