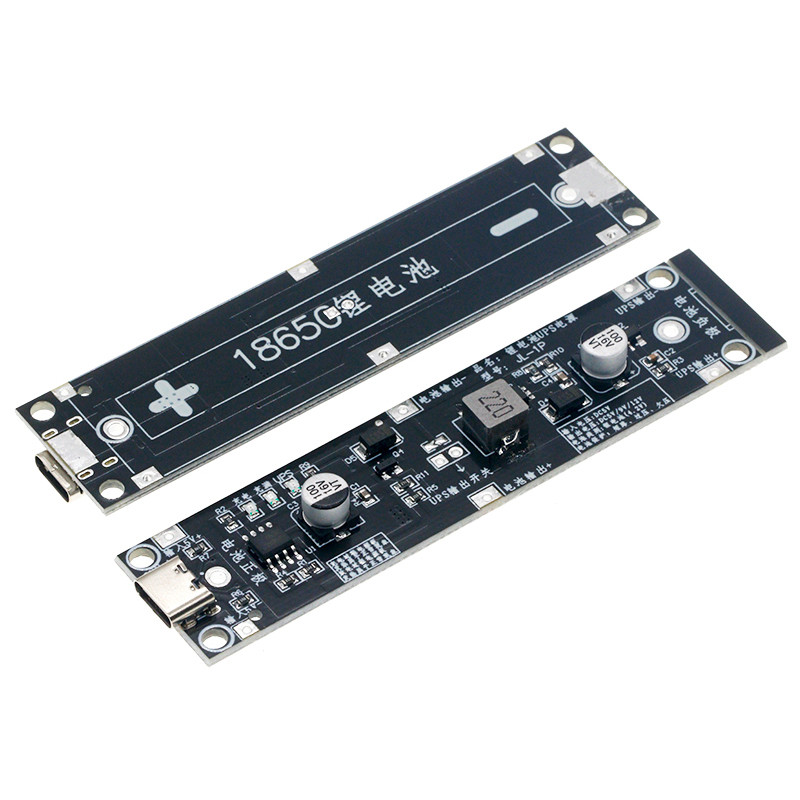

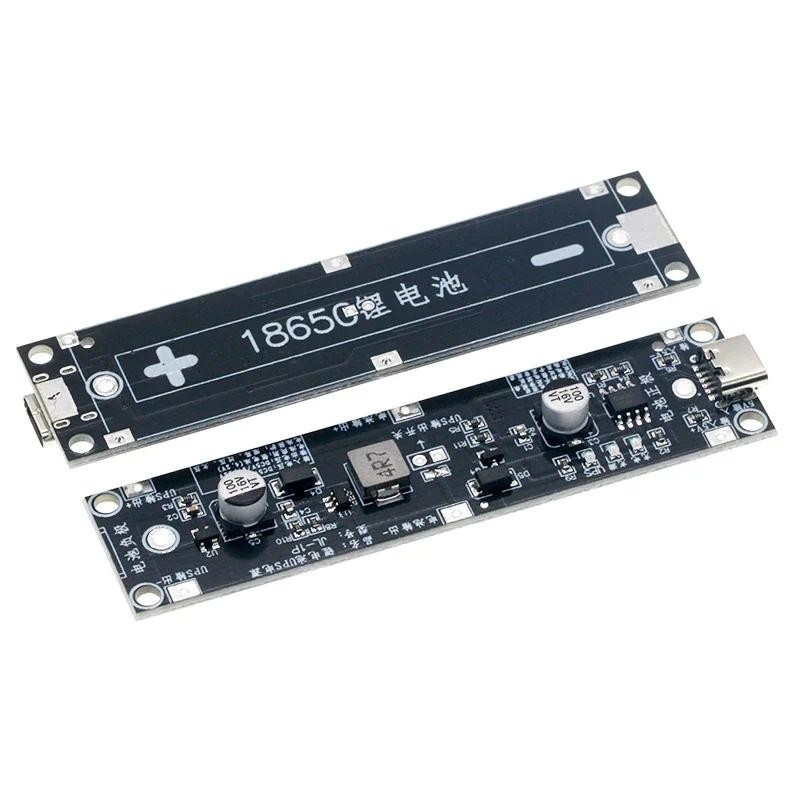

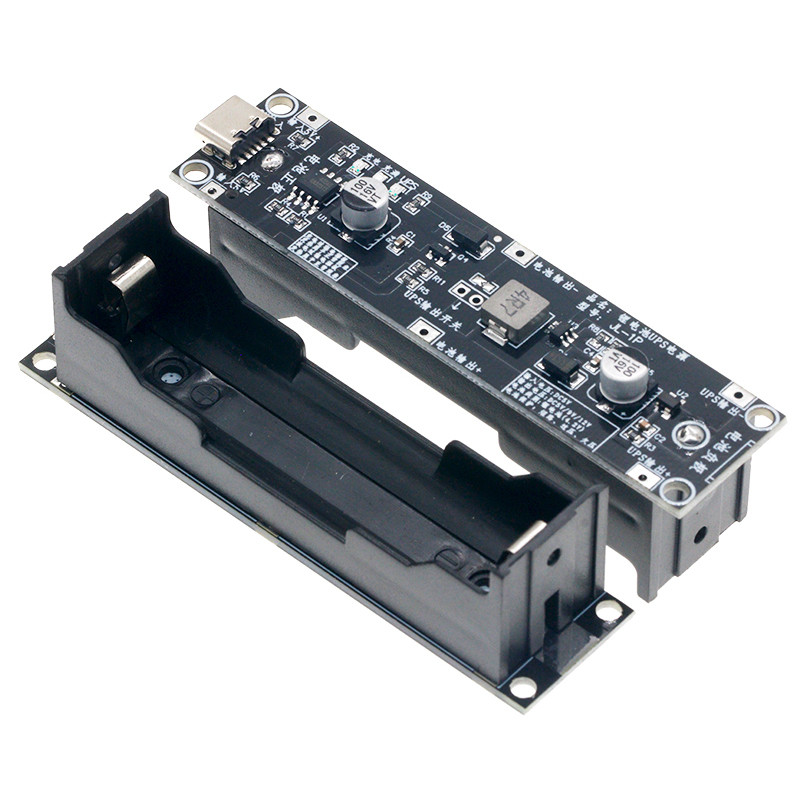

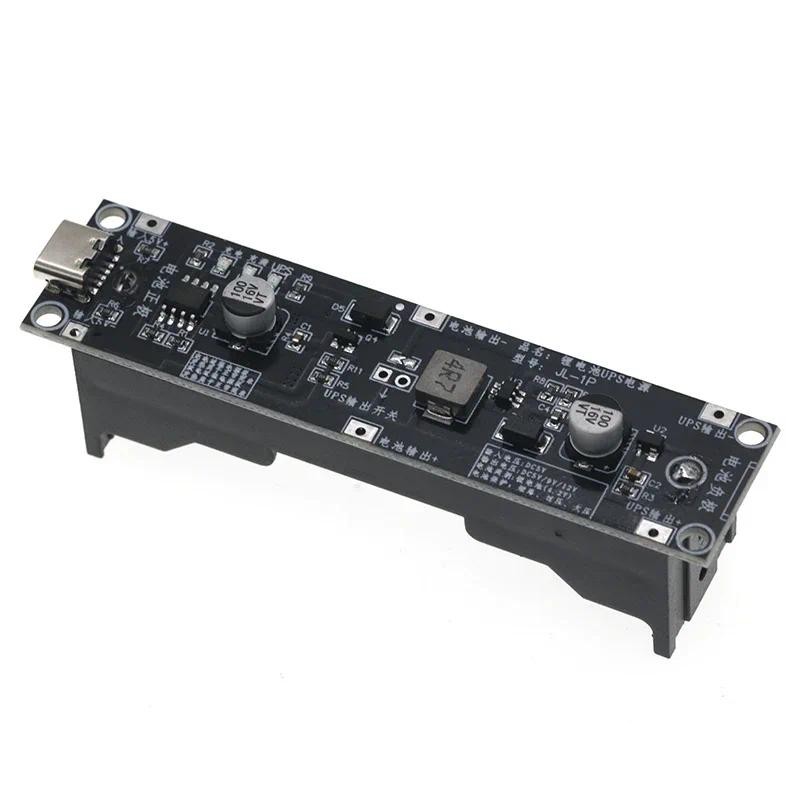

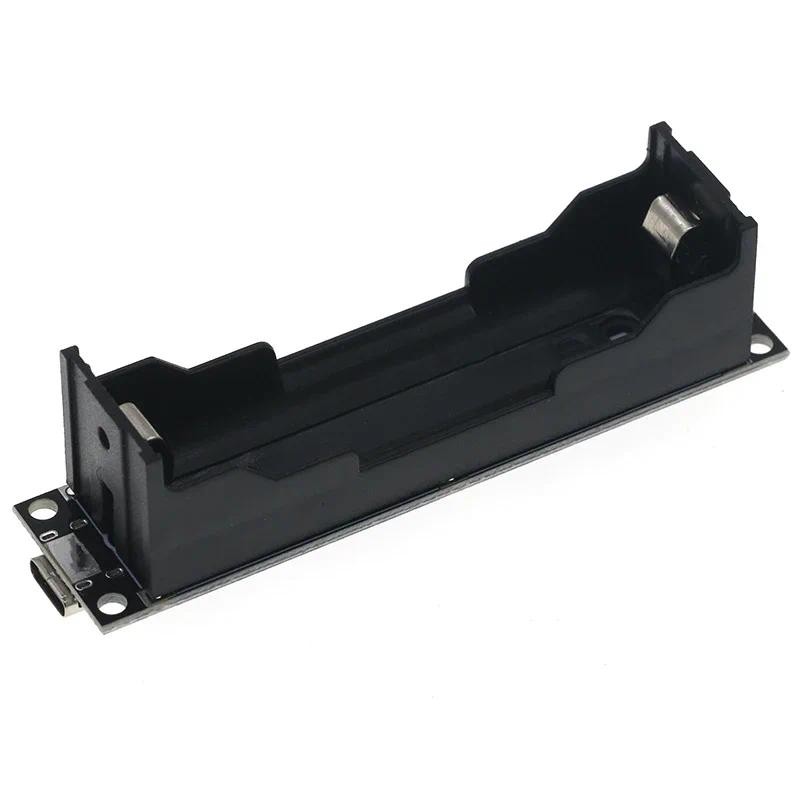

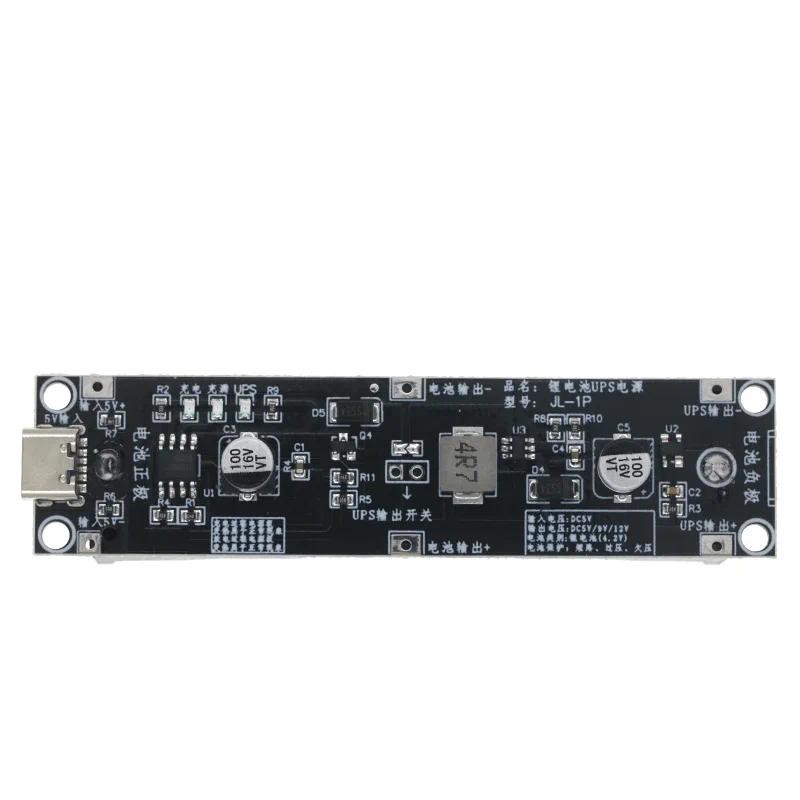

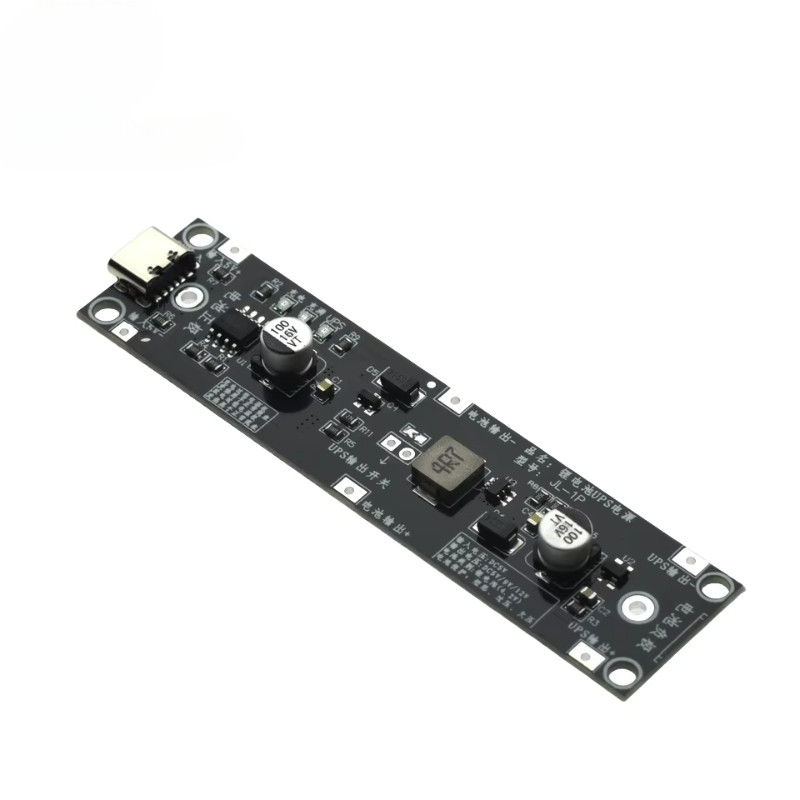

5V 9V 12V Type-C 18650 แบตเตอรี่ลิเธียม Boost Step Up โมดูล UPS เครื่องสํารองไฟ Charge Discharge ครั้งเดียว 1A แบตเตอรี่ลิเธียมโมดูลชาร์จ

อินพุต: 5V เอาต์พุต: ตัวเลือก 5V / 9V / 12V เมื่อเอาต์พุต 5V: กระแสสูงสุด 1000mA; เมื่อเอาต์พุต 9V: กระแสสูงสุด 500mA: เมื่อเอาต์พุต 9V: กระแสสูงสุด 500mA: เมื่อเอาต์พุต 12V: กระแสสูงสุดคือ 350mA เมื่อเอาต์พุต 12V: กระแสสูงสุดคือ 350mA กระแสไฟสำหรับชาร์จควรมากกว่า> กระแสไฟขาออกหมายเหตุ: กระแสไฟของแหล่งจ่ายไฟสำหรับชาร์จควรมากกว่า> กระแสไฟขาออก กำลังโหลด: เอาต์พุต UpS + - เชื่อมต่อกับสถานะปกติที่แนะนำคือ <5W และตัวเปลี่ยน <8W ฟังก์ชั่นหลัก การชาร์จแบตเตอรี่ลิเธียม 1) การชาร์จแบตเตอรี่ลิเธียม 2) การป้องกันแบตเตอรี่ลิเธียม (ไฟฟ้าลัดวงจร, แรงดันไฟฟ้าเกิน) ตัวเลือก Boost 5v / 9v / 12v ในขณะเดียวกันก็มีอินเทอร์เฟซการชาร์จ USB Type-C แบบสากล DC5V เข้าเพื่อชาร์จแบตเตอรี่ลิเธียม 4) ในขณะเดียวกันก็ติดตั้งอินเทอร์เฟซการชาร์จ USB Type-C แบบสากล DC5V โดยตรงเพื่อชาร์จแบตเตอรี่ลิเธียม ไฟ LED 2 ดวงจะติดตลอดเวลาเมื่อไฟเต็มและไฟ LED 2 ดวง 5) 2 ดวงไฟสีแดงจะติดตลอดเวลาระหว่างการชาร์จไฟสีเขียวจะติดตลอดเวลาเมื่อไฟเต็มและการชาร์จจะหยุดโดยอัตโนมัติ หยุดโดยอัตโนมัติ 6) หลักการของฟังก์ชันแหล่งจ่ายไฟที่ไม่สะดุดของ UpS เมื่อเปิดแหล่งจ่ายไฟแหล่งจ่ายไฟจะจ่ายไฟให้กับโหลดโดยตรงผ่านวงจรบูสเตอร์เมื่อไฟดับแบตเตอรี่จะเริ่มทำงานโดยอัตโนมัติ หลังจากเปิดเครื่องแล้วจะยังคงจ่ายไฟให้กับโหลดผ่านวงจรเพิ่มหลังจากเปิดเครื่องแล้วจะยังคงจ่ายไฟกลับไปที่โหลดจากแหล่งจ่ายไฟและยังชาร์จแบตเตอรี่ คำอธิบายอินเทอร์เฟซ (ดูภาพด้านล่าง): พอร์ต TYPE-C และอินพุตมาตรฐาน 5V +, พอร์ตจ่ายไฟภายนอก 5V-are คุณสามารถเลือกหนึ่งในสองพอร์ต พอร์ตเอาต์พุตจะทำเครื่องหมายด้วย USP+ และ Ups-.เชื่อมต่อแบตเตอรี่ลิเธียม 18650 เข้ากับกล่องแบตเตอรี่แบบเชื่อมที่ด้านหลัง คุณยังสามารถต่อสายเพื่อเชื่อมต่อแบตเตอรี่ลิเธียมอื่น ๆ ได้อีกด้วย คำอธิบายบอร์ดเพิ่ม: ส่วนบูสต์ใช้สวิตช์เพื่อควบคุมการทำงานและปิดสามารถย่อให้สั้นลงได้โดยตรงผ่านแผ่นจัมเปอร์ สวิตช์ต้องติดตั้งเอง) 1. เมื่อใช้เป็น UpS สวิตช์เอาต์พุตของ UPS จะต้องลัดวงจรและเอาต์พุตจะเปิดอยู่แบบเรียลไทม์ แบตเตอรี่สามารถเริ่มต้นได้ตลอดเวลาเมื่อไฟดับ 2. ใช้เป็นแหล่งจ่ายไฟมือถือคุณสามารถเพิ่มสวิตช์เข้ากับอินเทอร์เฟซสวิตช์เอาต์พุตของ UPS และจะปิดเมื่อไม่ใช้งานและไม่มีการสูญหาย ถ้าคุณไม่ต้องการเชื่อมต่อ สวิตช์เปิด / ปิดคุณยังสามารถลัดวงจรได้อีกด้วย หลังจากการทดสอบเสร็จสิ้นการถอดตัวบ่งชี้เอาต์พุตสามารถลดการใช้กระแสไฟฟ้าได้มากกว่าสิบหรือยี่สิบ mA 3. ในระหว่างการใช้งานและการดำเนินการอาจเป็นไปได้ว่าบอร์ดเข้าสู่สถานะการป้องกันและไม่ส่งออก (การป้องกันการชาร์จแบตเตอรี่ลิเธียมการป้องกันการชาร์จไฟเกินการป้องกันกระแสไฟฟ้าการป้องกันอุณหภูมิการป้องกันไฟฟ้าลัดวงจรขาออก) เนื่องจาก (สัมผัสผิด หลังจากแก้ปัญหาแล้วให้เชื่อมต่อ 5V เข้ากับพอร์ตชาร์จเพื่อเปิดใช้งานการเชื่อมต่อใหม่ลัดวงจร ฯลฯ) หลังจากแก้ไขปัญหาแล้วให้เชื่อมต่อ 5V เข้ากับพอร์ตชาร์จเพื่อเปิดใช้งานเอาต์พุตซ้ำ 4. lf คุณสามารถคายประจุต่อไปได้หลังจากถอดสายไฟออกคุณสามารถเชื่อมต่อตัวต้านทาน 1K ขนานกับพอร์ตอินพุต 5V เพื่อแก้ปัญหาเมื่อเชื่อมตรวจสอบให้แน่ใจว่าหัวแร้งต่อสายดิน เชื่อมต่อกับสายดิน (และสายดินที่เชื่อมต่อกัน)
