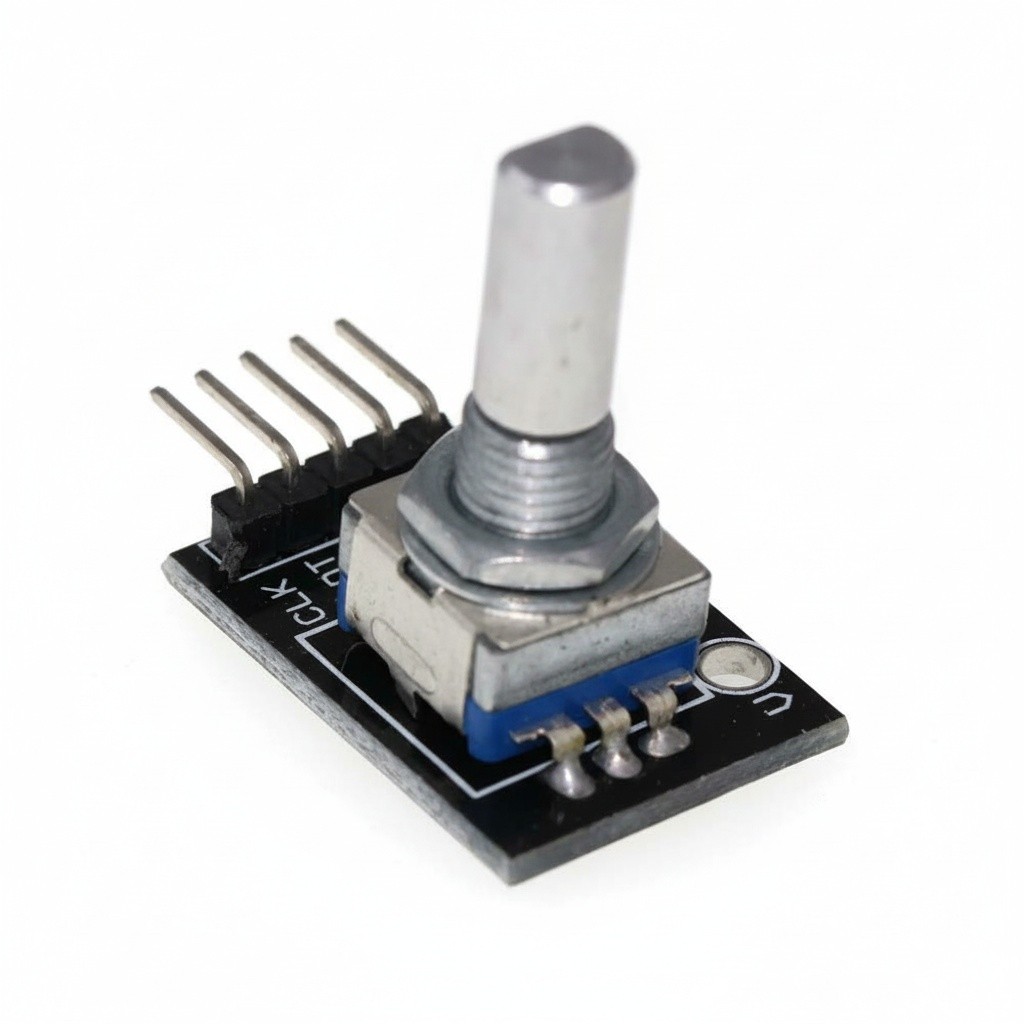

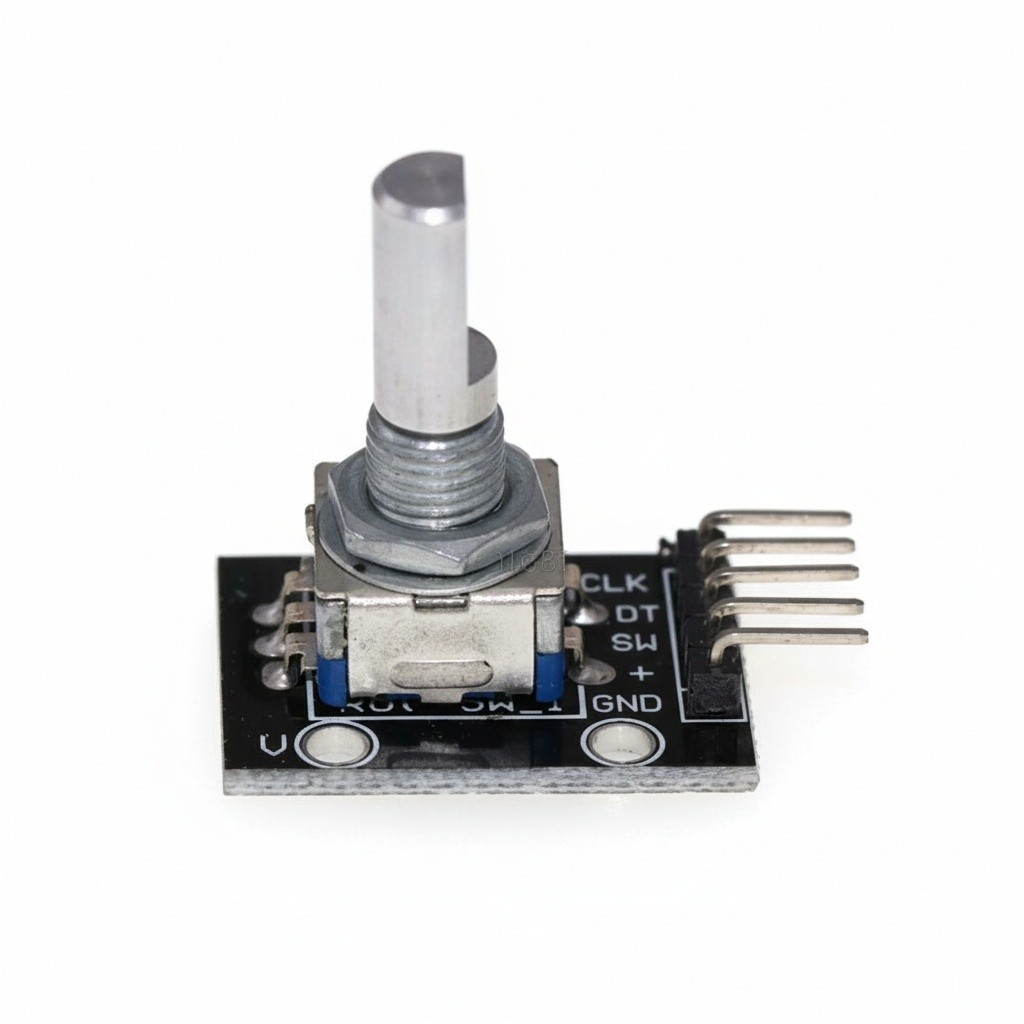

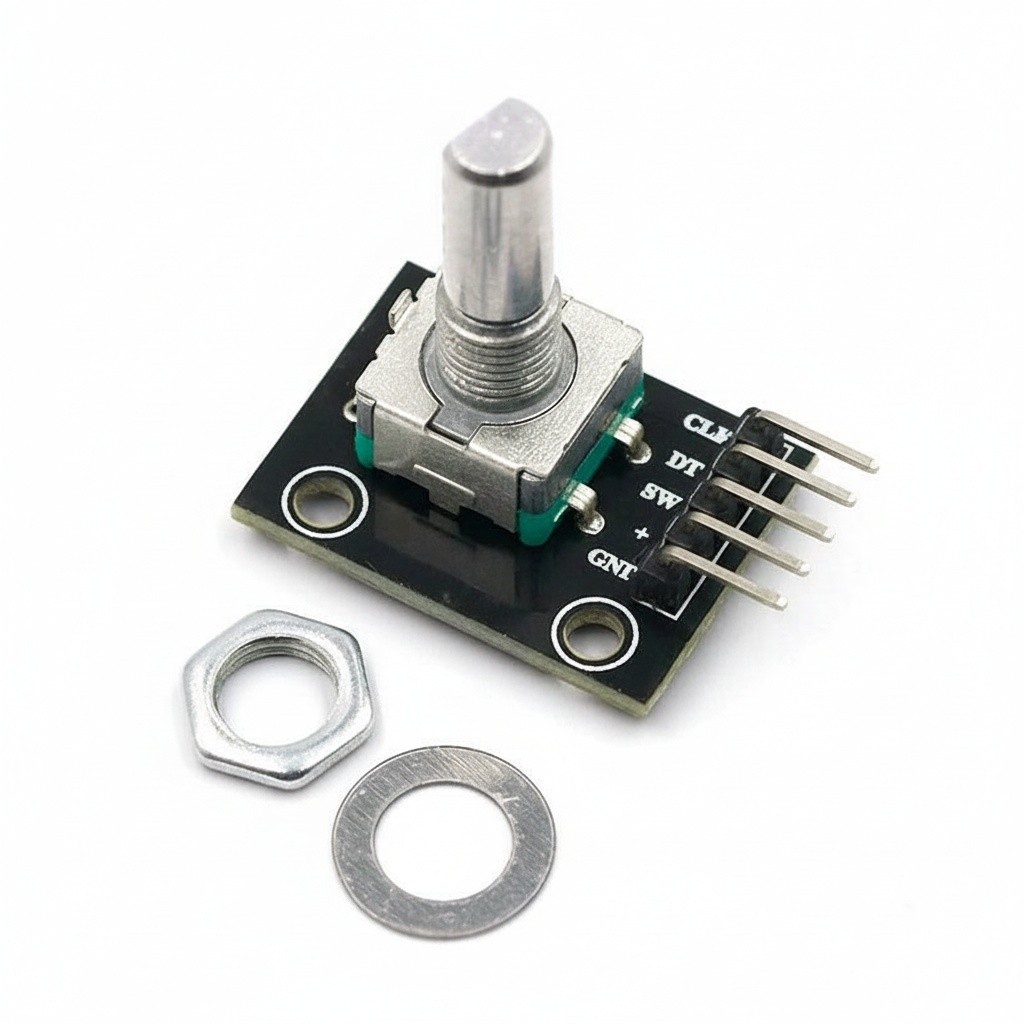

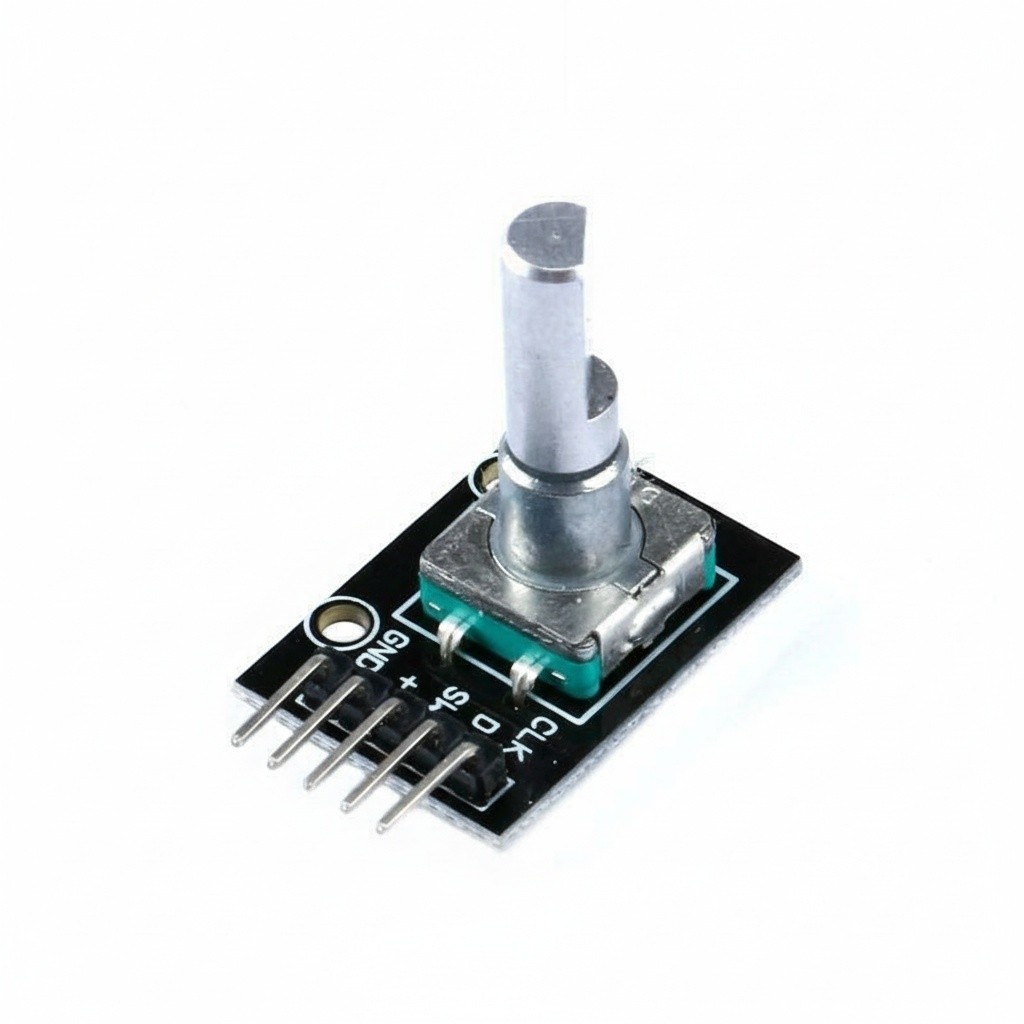

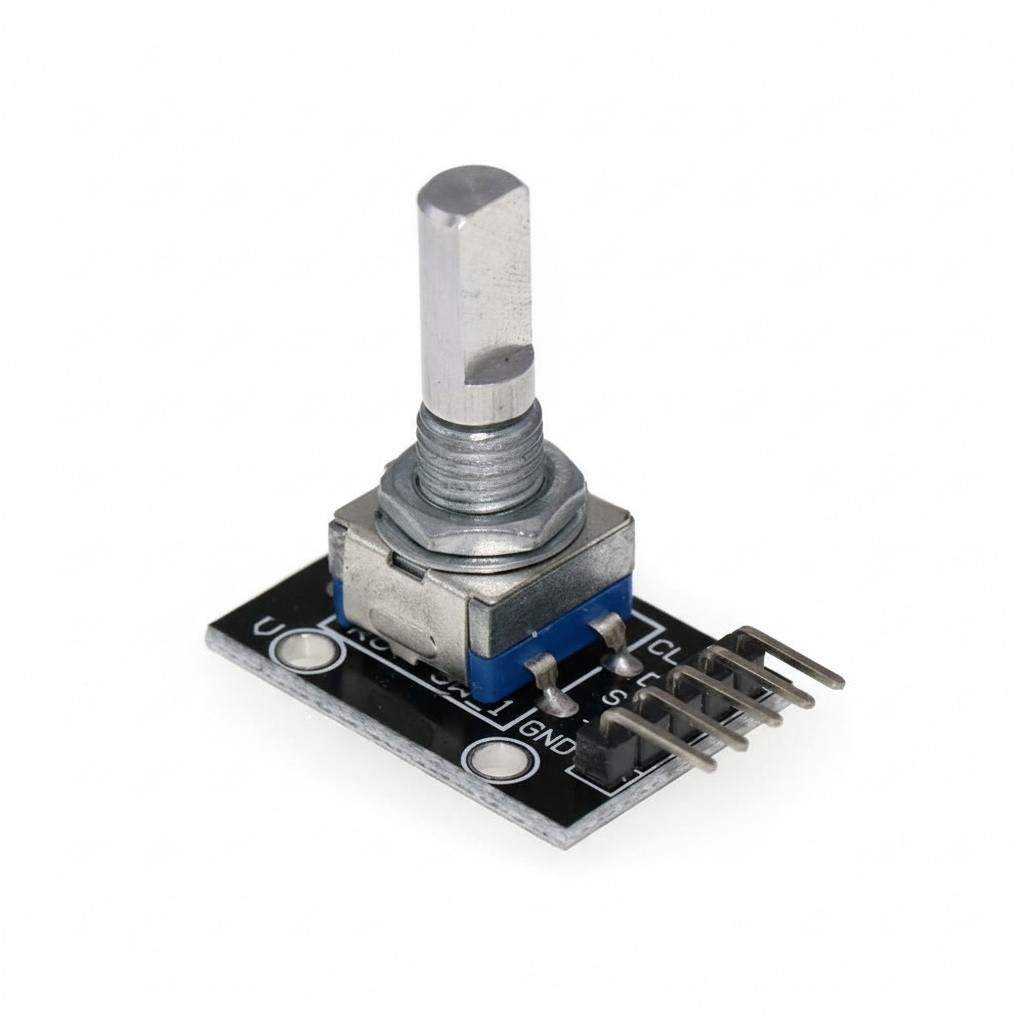

KY-040 Rotary Encoder โมดูลอินครีเมนทัล 360° 20 PPR แม่นยำสูง พร้อมปุ่มกด สำหรับ Arduino

ภาพรวมผลิตภัณฑ์: โมดูลโรตารีเอ็นโค้ดเดอร์ 360 องศา รุ่น KY-040 หรือที่เรียกว่า KY-040 Rotary Encoder Module เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ออกแบบมาเพื่อการตรวจจับตำแหน่งเชิงมุมหรือการเคลื่อนที่แบบหมุนของเพลาอย่างแม่นยำ โดยสามารถแปลงตำแหน่งเชิงมุมหรือการเคลื่อนไหวของเพลาหรือเพลาขับให้เป็นสัญญาณเอาต์พุตแบบแอนะล็อกหรือดิจิตอล จึงเหมาะสำหรับการควบคุมที่แม่นยำในส่วนติดต่อผู้ใช้และระบบป้อนกลับ คุณลักษณะทางเทคนิคหลัก: - ประเภท: อินเครเมนทัลโรตารีเอ็นโค้ดเดอร์ (Incremental rotary encoder) - ความละเอียด: ให้ความละเอียดโดยทั่วไปที่ 20 พัลส์ต่อรอบ (PPR) โดยอาจแตกต่างกันไปตามแต่ละรุ่น - แรงดันใช้งาน: ใช้แรงดันไฟฟ้าในช่วง 3V ถึง 5V DC - ประเภทเอาต์พุต: เอาต์พุตแบบควอดราซึ่งมีสัญญาณปุ่มกด (Push button) ให้เลือกใช้ได้ - อินเทอร์เฟซ: โดยปกติใช้การเชื่อมต่อแบบ 5 ขา (GND, +, SW, DT, CLK) - เวลาเด้งกลับ (Bounce Time): ≤ 5ms เพื่อรองรับการดีบาวน์สวิตช์ - เส้นผ่านศูนย์กลางของเพลา: ขนาดมาตรฐานโดยทั่วไปอยู่ที่ 6mm ถึง 8mm - อายุการหมุน: ปกติรับประกันอย่างน้อย 30,000 รอบ - อุณหภูมิใช้งาน: โดยทั่วไปอยู่ในช่วง -30°C ถึง +70°C - รูปแบบการติดตั้ง: ติดตั้งบนแผงวงจรพิมพ์ (PCB) แบบขาเสียบ - ขนาด: ขนาดมาตรฐานประมาณ 15mm ในเส้นผ่านศูนย์กลาง x 25mm ในความสูง (ไม่รวมเพลา) การประยุกต์ใช้งาน: โรตารีเอ็นโค้ดเดอร์ถูกนำไปใช้ในงานหลากหลาย อาทิ - อุปกรณ์เครื่องเสียงหรือโทรทัศน์สำหรับปรับระดับเสียงและนำทางเมนู - ระบบควบคุมอุตสาหกรรมเพื่อมอนิเตอร์และควบคุมค่าการหมุน - หุ่นยนต์สำหรับตรวจจับและกำหนดตำแหน่งการเคลื่อนไหว - เครื่องซีเอ็นซีและเครื่องพิมพ์ 3 มิติสำหรับควบคุมที่แม่นยำ - ระบบควบคุมในยานยนต์ เช่น พวงมาลัยและแดชบอร์ด คุณสมบัติ: โมดูล KY-040 Rotary Encoder มอบคุณสมบัติดังนี้ - การป้อนกลับแบบอินเครเมนทัล ให้ข้อมูลการเปลี่ยนแปลงตำแหน่งสัมพัทธ์ เหมาะสำหรับใช้งานอย่างการนำทางเมนูในอุปกรณ์อิเล็กทรอนิกส์ - เอาต์พุตควอดรา A และ B สำหรับตรวจจับทิศทางและความเร็วในการหมุน - ความสามารถของปุ่มกดเสริม ทำหน้าที่เป็นปุ่มเลือกในงานอินเทอร์เฟซผู้ใช้เมื่อต้องการ - โครงสร้างทนทาน อายุการใช้งานสูง เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม - ติดตั้งง่ายเข้ากับไมโครคอนโทรลเลอร์ เช่น Arduino - ออกแบบสำหรับติดตั้งกับแผงโดยมีน็อตและแหวนรองติดตั้งในตัว เพื่อความแข็งแรงในการยึด - เป็นทางเลือกที่มีความคุ้มค่าและหาได้ง่าย เหมาะทั้งสำหรับผู้เริ่มต้นและมืออาชีพ โมดูล KY-040 Rotary Encoder เป็นส่วนประกอบที่อเนกประสงค์และเชื่อถือได้ ให้การควบคุมและป้อนกลับที่แม่นยำในงานอิเล็กทรอนิกส์ที่หลากหลาย ด้วยอินเทอร์เฟซที่เรียบง่ายและประสิทธิภาพที่แข็งแกร่ง จึงเป็นตัวเลือกที่ได้รับความนิยมสำหรับทั้งการสร้างต้นแบบและการใช้งานเชิงพาณิชย์ Product Overview: The 360-degree Rotary Encoder Module, model KY-040—also known as the KY-040 Rotary Encoder Module—is an electronic device designed for precise angular position detection or rotational movement of a shaft. It can convert the angular position or motion of a shaft or axle into an analog or digital output signal, making it ideal for precise control in user interfaces and feedback systems. Key Technical Features: - Type: Incremental rotary encoder - Resolution: Typical resolution of 20 pulses per revolution (PPR), which may vary by model - Operating Voltage: Supports a voltage range of 3V to 5V DC - Output Type: Quadrature output with optional push button switch signal - Interface: Typically utilizes a 5-pin connection (GND, +, SW, DT, CLK) - Bounce Time: ≤ 5ms, supporting switch debounce - Shaft Diameter: Standard diameter generally ranges from 6mm to 8mm - Rotational Lifetime: Guaranteed for at least 30,000 cycles - Operating Temperature: Generally ranges from -30°C to +70°C - Mounting: Designed for PCB panel mounting via through-hole pins - Dimensions: Standard size is approximately 15mm in diameter x 25mm in height (excluding shaft) Applications: Rotary encoders are used in a variety of applications, such as: - Audio 📣📣📣 🌟วิธีการใช้สินค้า📘 กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม 🌟เงื่อนไขการรับประกันสินค้า🛠️ - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น 🏭) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย 🌟การตัดรอบและการจัดส่งสินค้า🚀 - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ 🌟การออกใบกำกับภาษี/ใบเสร็จรับเงิน 🗒️ - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม 🙏🙏🙏
