แผ่นปริ้น PCB Volume (Potentiometers ) ALPS16/ALPS17

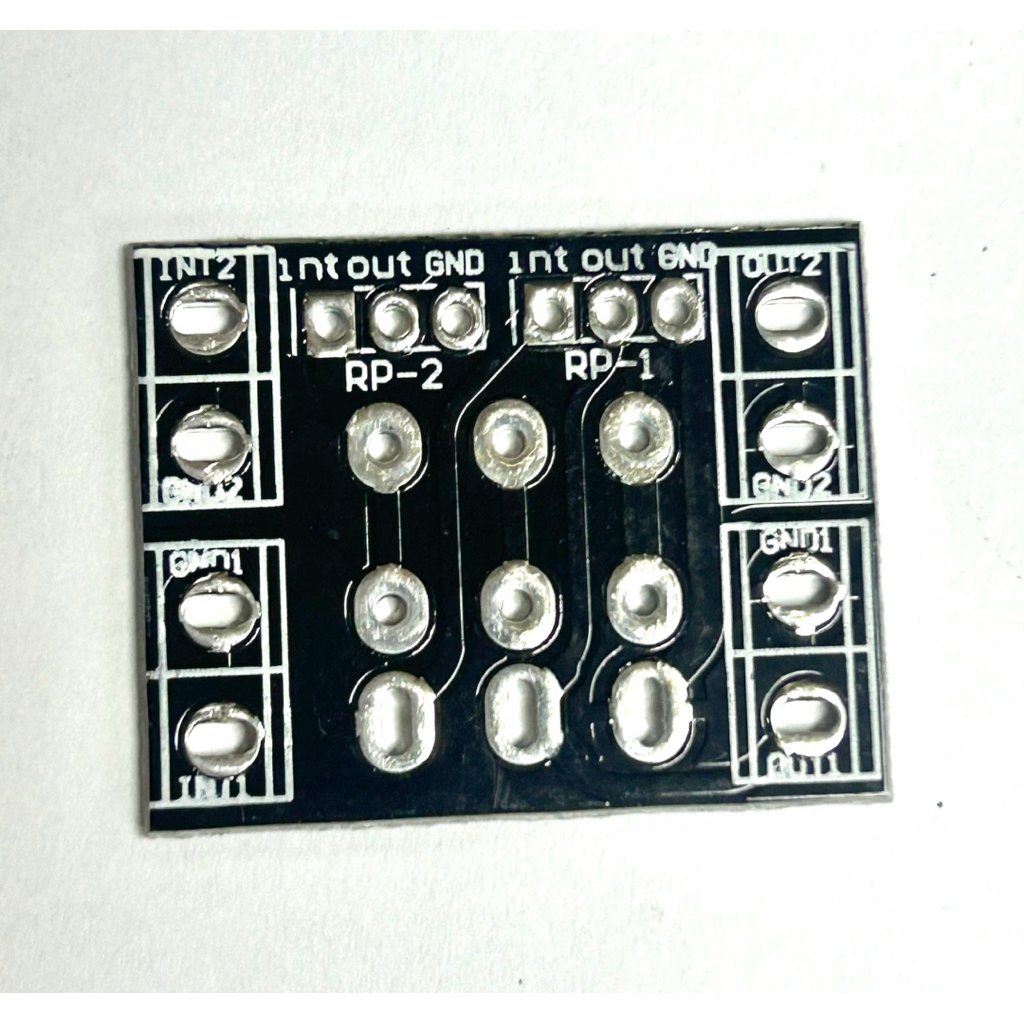

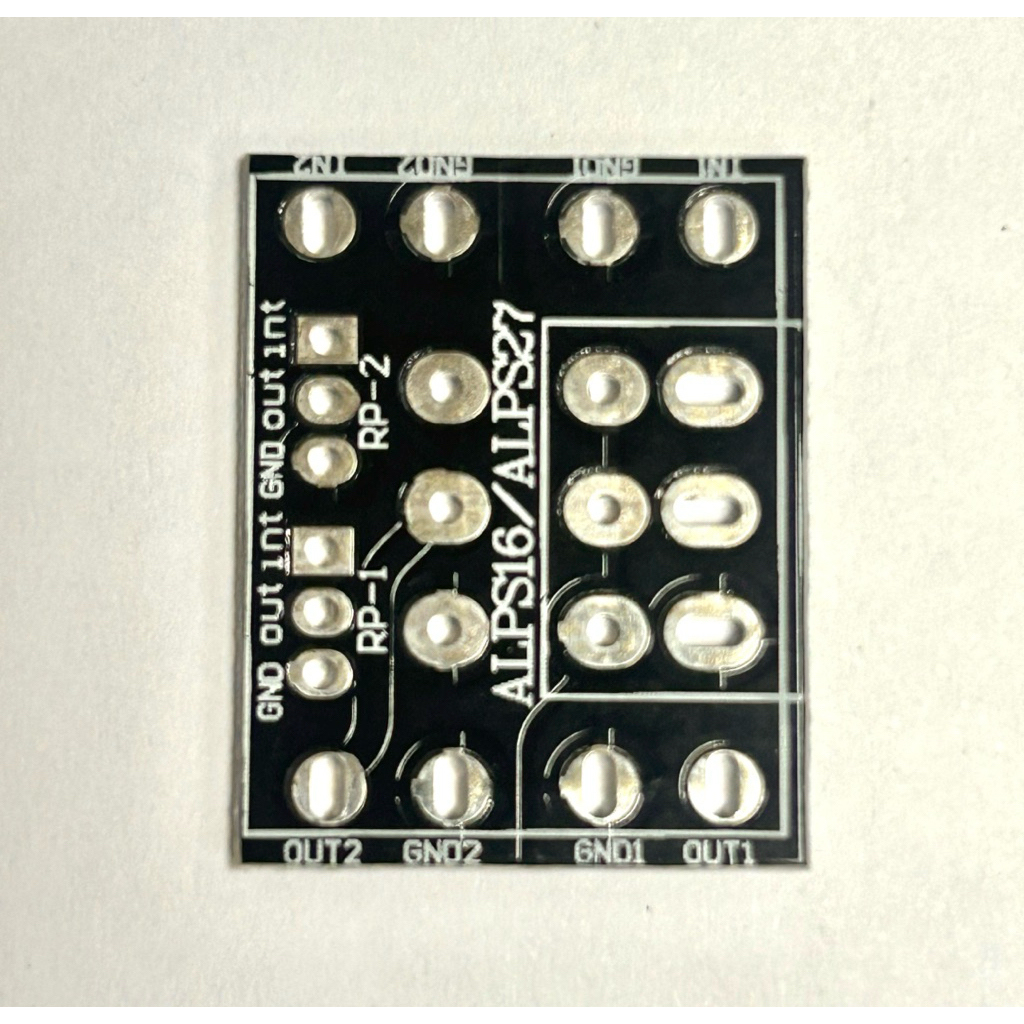

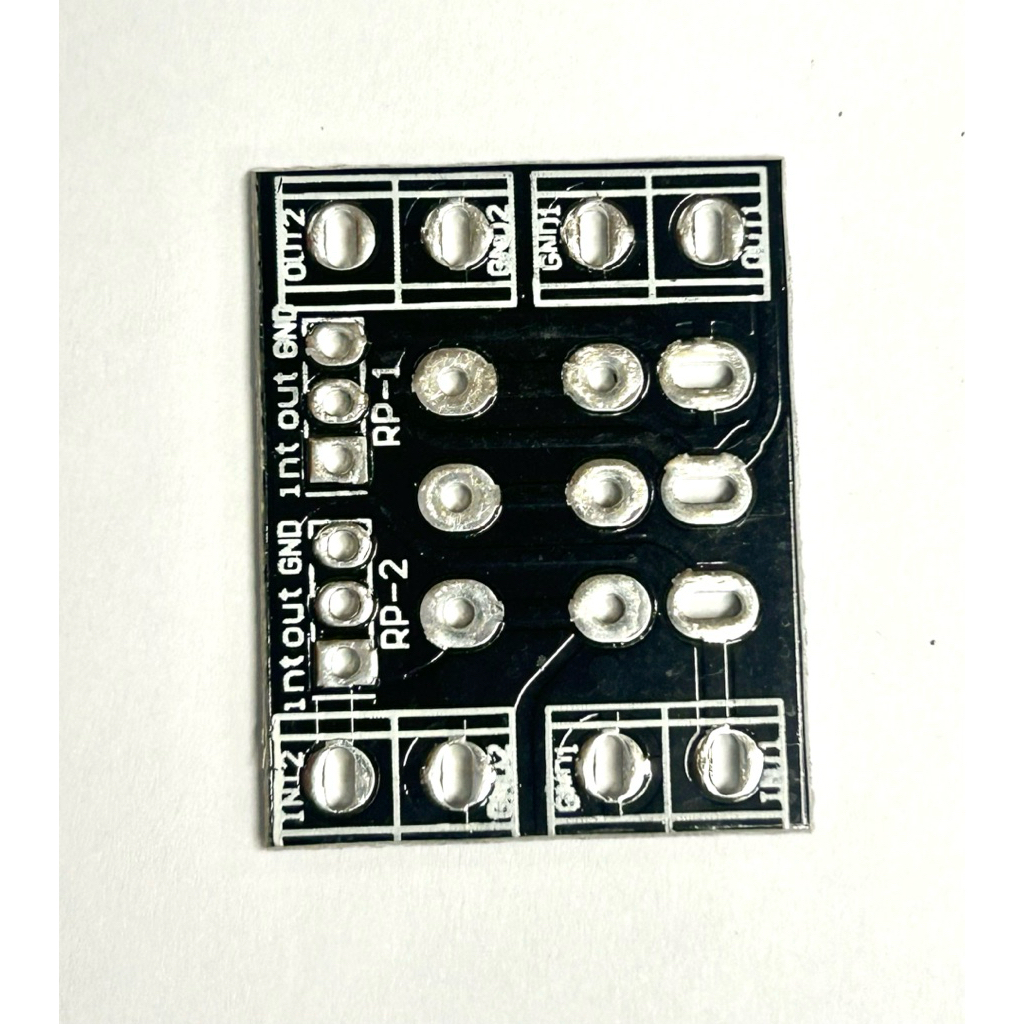

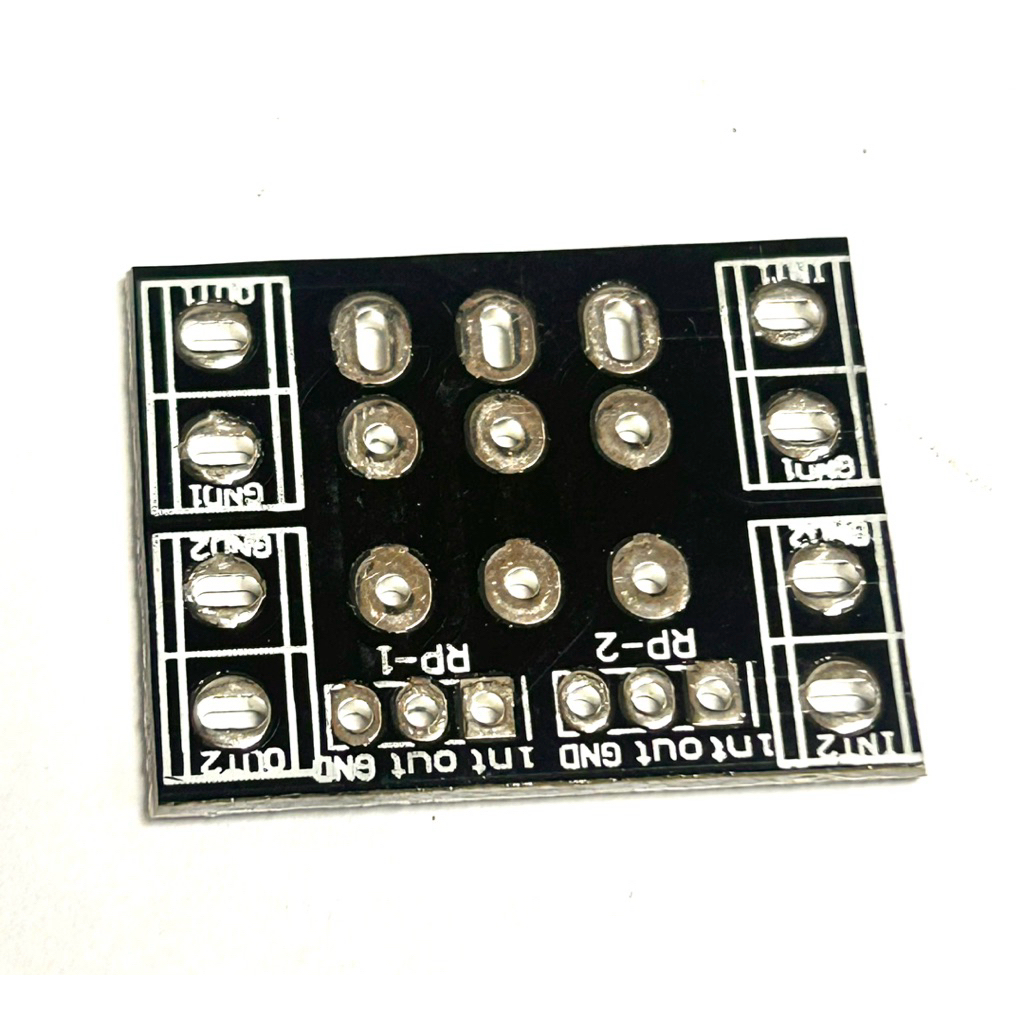

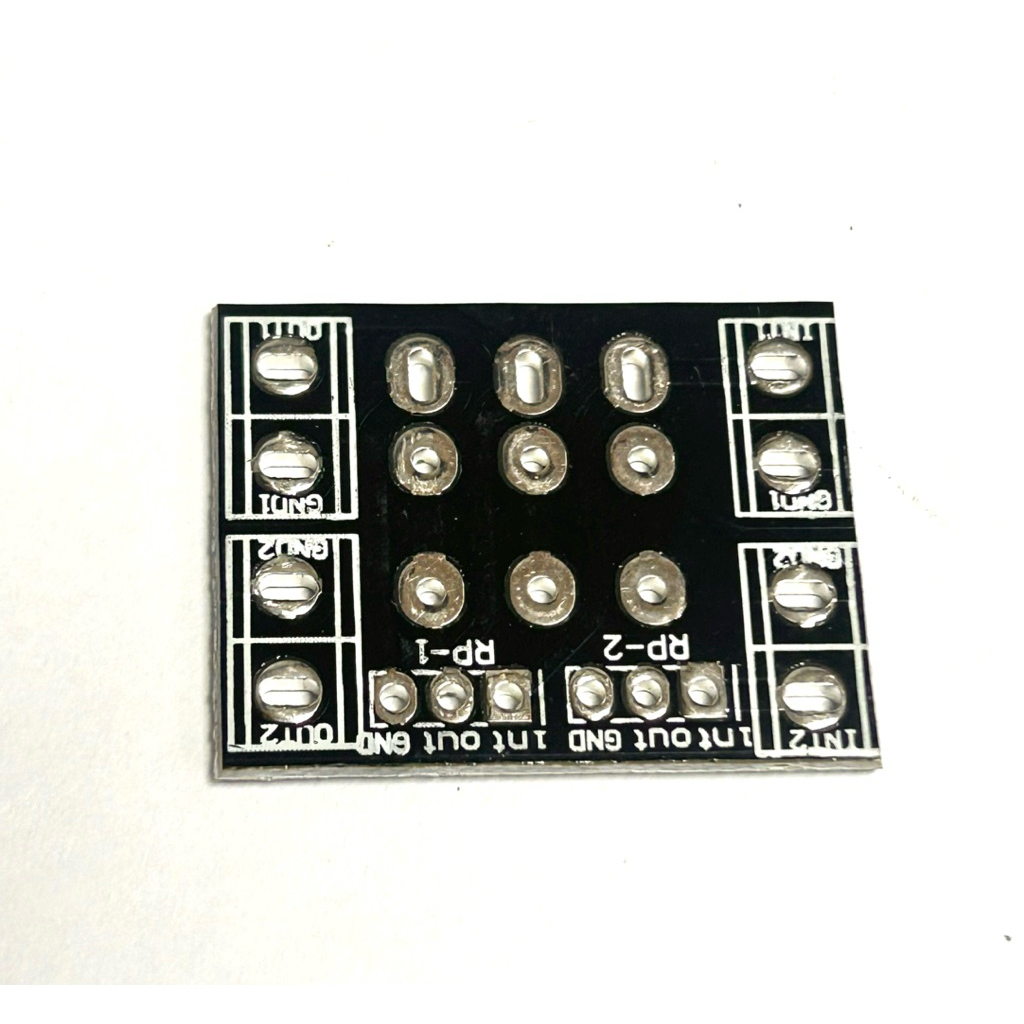

แผ่นปริ้น Volume (Passive Volume Control) ลายวงจร จากลาย PCB: IN1 → สัญญาณเข้า Channel 1 (L) GND1 → กราวด์ Channel 1 OUT1 → สัญญาณออก Channel 1 IN2 → สัญญาณเข้า Channel 2 (R) GND2 → กราวด์ Channel 2 OUT2 → สัญญาณออก Channel 2 ตำแหน่ง RP-1 และ RP-2 จะเป็นขา 3 ขาของ VR สองชุด (ซ้าย-ขวา) ดังนั้นรองรับ VR แบบ: A10K, B10K A50K, B50K A100K, B100K A250K, B250K A500K, B500K Dual Gang 6 ขา (3 ขาต่อแชนแนล) ตัวอย่างรุ่นที่ใส่ได้: Alpha RV16AF-41 Series Alpha RV16BF-41 Series Bourns PDB181 Series Song Huei 16 mm Dual Potentiometer
