บอร์ดคอนโทรลปั๊มน้ำบัสเลสโซล่าเซลล์ DC 24V,48V,72V,96V,115V,150V,200V ยี่ห้อMTEC

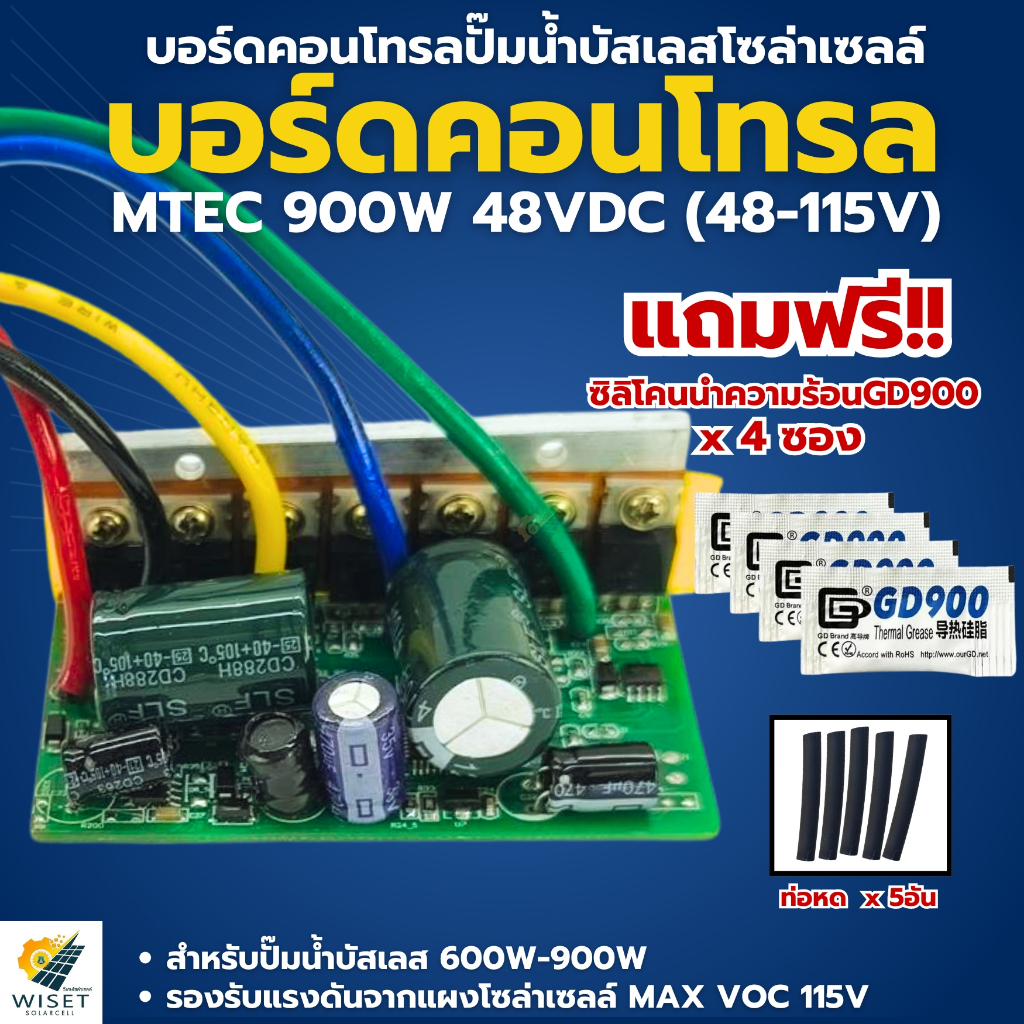

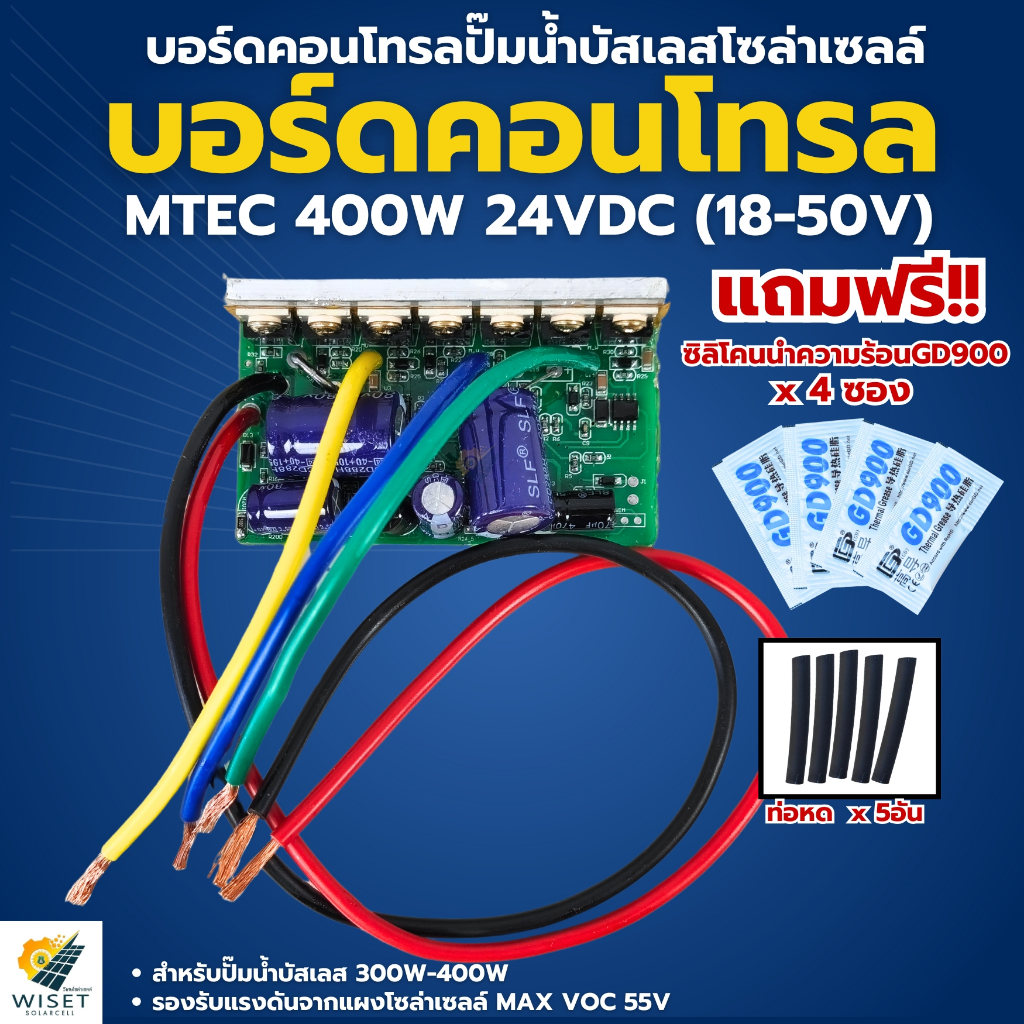

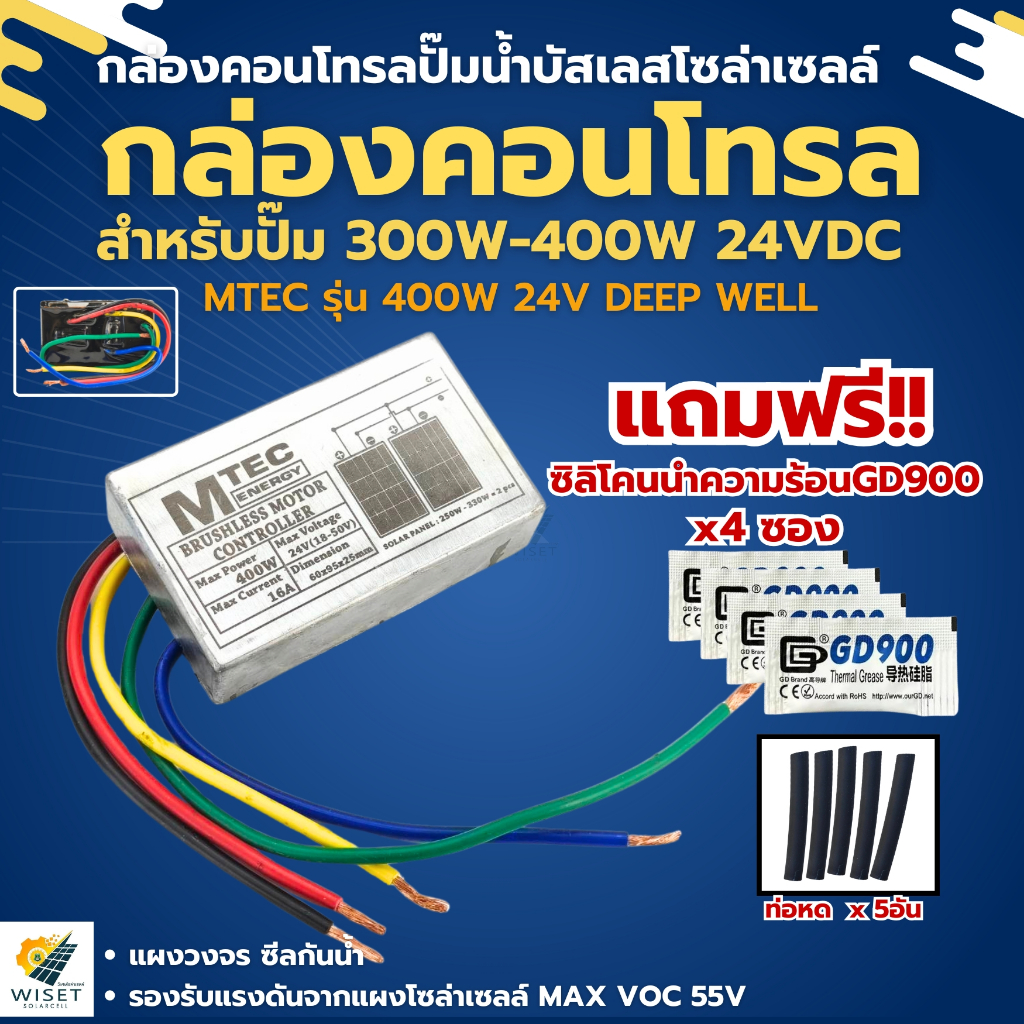

บอร์ดคอนโทรลปั๊มน้ำบัสเลสโซล่าเซลล์ DC 12V,24V,48V,72V,96V,115V,150V,200V ยี่ห้อMTEC วิธีเลือกใช้งานบอร์ดวงจรบัสเลส - บอร์ดวงจรแบบเปลือย ใช้สำหรับติดตั้งกับปั๊มน้ำที่ใช้มอเตอร์บัสเลส เช่น ปั๊มน้ำจุ่มไดโว่โซล่าเซลล์ , ปั๊มหอยโข่ง , ปั๊มเพลาลอย ,ปั๊มเจท , ปั๊มหอยโข่งแบบหัวโต ,ปั๊มชัก-ปั๊มจ๊อกแจ๊ก ที่แผงวงจรจะมีการเคลือบกาวกันความชื้นจากน้ำได้ *การติดตั้งปั๊มไดโว่ บอร์ดวงจรตรงส่วนที่เป็นฐานโลหะ ให้ทาซิลิโคนนำความร้อนแล้วแปะให้แนบสนิทยึดสกรูเข้ากับปั๊ม แล้วต่อสายไฟตามสีให้ถูกต้อง *การติดตั้งปั๊มหอยโข่ง/เพลาลอย ให้ทาซิลิโคนนำความร้อนตรงส่วนที่เป็นฐานโลหะของบอร์ดวงจร แล้วแปะยึดเข้ากับฮีทซิ้งค์ระบายความร้อน แล้วต่อสายไฟตามสีให้ถูกต้อง ( ฮีทซิ้งค์ควรจะต้องมีขนาดใหญ่เพื่อให้ช่วยระบายความร้อนได้ดีด้วยและติดตั้งให้นำความร้อนลงที่ตัวโครงบอดี้โลหะของตัวปั๊มน้ำด้วย จะช่วยให้บอร์ดวงจรไม่ร้อนและมีอายุการใช้งานยาวนานยิ่งขึ้น) - บอร์ดวงจรแบบซีลกันน้ำ ใช้สำหรับติดตั้งกับปั๊มน้ำบาดาลบัสเลสโซล่าเซลล์ ปั๊มจุ่มไดโว่โซล่าเซลล์ แผงวงจรจะซีลป้องกันน้ำ100% *ติดตั้งซ่อมกับปั้มบาดาล จับปั๊มตั้งขึ้น ค่อยๆเปิดก้นปั้ม และให้เก็บน้ำมันด้านในตัวปั๊มเทใสภาชนะเก็บไว้ด้วย (ซึ่งน้ำมันที่อยู่ในปั๊มนี้จะมีคุณสมบัติช่วยระบายความร้อนบอร์ดวงจรและมอเตอร์) จากนั้นให้ทำการเปลี่ยนบอร์ดวงจร ต่อสายไฟตามสี (ใช้ท่อหดหุ้มสายไฟ) *การติดตั้งปั๊มไดโว่ บอร์ดวงจรตรงส่วนที่เป็นฐานโลหะ ให้ทาซิลิโคนนำความร้อนแล้วแปะให้แนบสนิท ยึดด้วยกาว หรือกาวที่ทนความร้อนหรือซิลิโคนกาวรอบขอบข้างเข้ากับปั๊ม แล้วต่อสายไฟตามสีให้ถูกต้อง *หากต้องการนำแบบซีลกันน้ำใช้กับปั๊มน้ำบัสเลสอื่นๆ เช่น ปั๊มหอยโข่ง ปั๊มเพลาลอย ต้องติดตั้งฮีทซิ้งค์ระบายความร้อนและฮีทซิ้งค์ต้องมีใหญ่เพื่อระบายความร้อนได้ดีด้วย (ติดตั้งฮีทซิ้งค์ให้บอร์ดวงจรระบายความร้อนได้ดีแผงวงจรไม่ร้อนอายุการใช้งานยาว) แรงดันไฟจากแผงโซล่าเซลล์ (ให้ดูที่สเปคเนมเพลทด้านหลังแผง VOC อย่าให้เกินแรงดันที่บอร์ดวงจรรองรับ) เบื้องต้นให้ดูว่าแผงโซล่าเซลล์ที่เรามีอยู่มีขนาดกี่วัตต์ แรงดันVOCกี่โวลท์ มีกี่แผง - บอร์ดวงจร200W 12V(MAX VOC<28V) ใช้กับปั๊มน้ำ100W-200W 12V สามารถใช้แผงโซล่าเซลล์150W-180W 1แผงได้(บอร์ดวงจรจะรองรับแรงดันVOCไม่เกิน28V) - บอร์ดวงจร400W 24V (MAX VOC<55V) ใช้กับปั๊มน้ำ300W-400W 24V สามารถใช้แผงโซล่าเซลล์300W-600W 1แผงได้(บอร์ดวงจรจะรองรับแรงดันVOCไม่เกิน55V) - บอร์ดวงจร900W 48V (MAX VOC<115V) ใช้กับปั๊มน้ำ600W-900W 48V สามารถใช้แผงโซล่าเซลล์300W-600W 2แผงอนุกรมกันได้(บอร์ดวงจรจะรองรับแรงดันVOCไม่เกิน115V) - EX140G (MAX VOC<150V) ใช้กับปั๊มน้ำ800W-1400W (>48V-145V) สามารถใช้แผงโซล่าเซลล์300W-550W 3แผงอนุกรมกัน หรือ450w-750W 2แผงอนุกรมได้(บอร์ดวงจรจะรองรับแรงดันVOCไม่เกิน150V) - EX150G (MAX VOC<155V) ใช้กับปั๊มน้ำ900W-1500W (>48V-145V) สามารถใช้แผงโซล่าเซลล์300W-600W 3แผงอนุกรมกัน หรือ450W-750W 2แผงอนุกรมได้(บอร์ดวงจรจะรองรับแรงดันVOCไม่เกิน155V) - EX200G (MAX VOC<200V) ใช้กับปั๊มน้ำ1000W-1600W (>48V-180V) สามารถใช้แผงโซล่าเซลล์300W-550W 4แผงอนุกรมกัน หรือ450W-750W 3แผงอนุกรมได้(บอร์ดวงจรจะรองรับแรงดันVOCไม่เกิน200V) **แผงโซล่าเซลล์แต่ละยี่ห้อมีแรงดันไม่เท่ากัน ดังนั้นให้ดูแรงดันจากเนมเพลทของแผงโซล่าเซลล์เพื่อเลือกบอร์ดวงจรคอนโทรลปั๊มน้ำได้อย่างถูกต้อง
