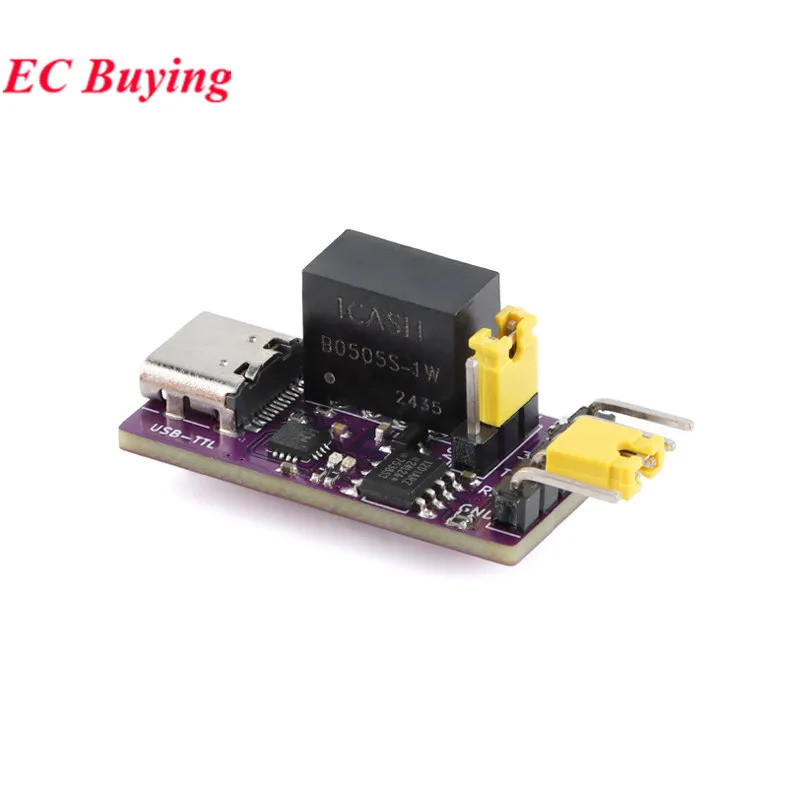

CH343 แยก USB ถึง TTL CH343P USB ถึง TTL 3.3 V/5 V Serial Port การสื่อสารแยก 6Mbps UART Downloader โมดูล

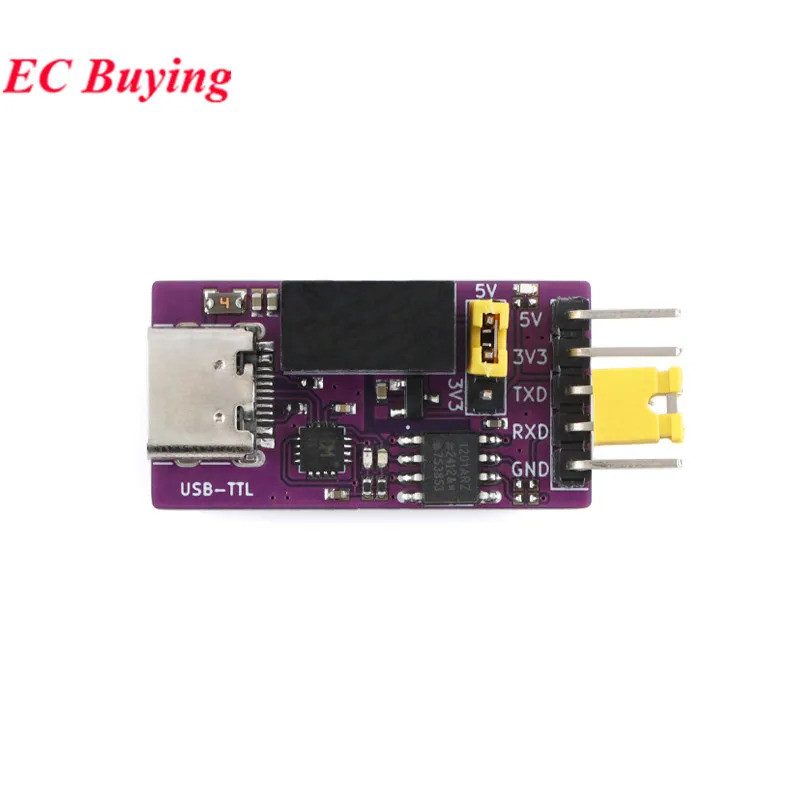

โมดูลพอร์ต USB เป็นพอร์ตอนุกรมตาม CH343P พร้อม RTS และ DTR อินเทอร์เฟซอุปกรณ์ USB ความเร็วเต็มรูปแบบเข้ากันได้กับ USB 2.0 รองรับอัตราการสื่อสาร baud ตั้งแต่ 50bps ถึง 6Mbps ตัวเลือกอินพุตและเอาต์พุตระดับ TTL 3.3V / 5V เสริมในขณะที่รองรับการตั้งค่าระดับเป้าหมายภายนอกพร้อมช่วงระดับ 1.8V ~ 5V ระบบปฏิบัติการที่สนับสนุนการติดตั้งกระต่ายมีไดรเวอร์ CDC class ในตัวหรือไดรเวอร์ VCP ความเร็วสูงอเนกประสงค์ CH343P มี EEPROM ในตัวและสามารถกำหนดค่าพารามิเตอร์เช่นชิป VID, PID, ค่ากระแสสูงสุด, ผู้ผลิตและสตริงข้อมูลผลิตภัณฑ์ ชิปมี ID ที่ไม่เหมือนใคร (หมายเลขซีเรียล USB) ในตัวชิปมี ID ที่ไม่เหมือนใครในตัว เลือกระดับ เมื่อ VIO เชื่อมต่อกับ 3V3 ผ่านฝาปิดลัดวงจรระดับ TX / RX / RTS / DSR คือ 3.3V เมื่อ VI0 เชื่อมต่อกับ 5V ผ่านฝาปิดลัดวงจรระดับ TX / RX / RTS / DRR คือ 5V เมื่อ VIO เชื่อมต่อกับแหล่งจ่ายไฟอุปกรณ์เป้าหมาย TX / RX / RTS / DRR จะถูกกำหนดโดยแหล่งจ่ายไฟอุปกรณ์เป้าหมายและช่วงระดับต้องอยู่ระหว่าง 1.8V ถึง 5V 4.5V / 3V3 ไม่มีฟังก์ชั่นป้องกันการไหลย้อนกลับ เมื่อเปิดอุปกรณ์เป้าหมายจะไม่สามารถเชื่อมต่อกับ 5V หรือ 3V3 ได้ พื้นดินทั่วไปเพียงพอแล้ว
