ไฟ LED 3 ดวง สายบูทเบนช์ DB25 สวิตช์ สายพินเอาท์ ECU สําหรับ SM2 PRO J2534 VCI อ่านและเขียน

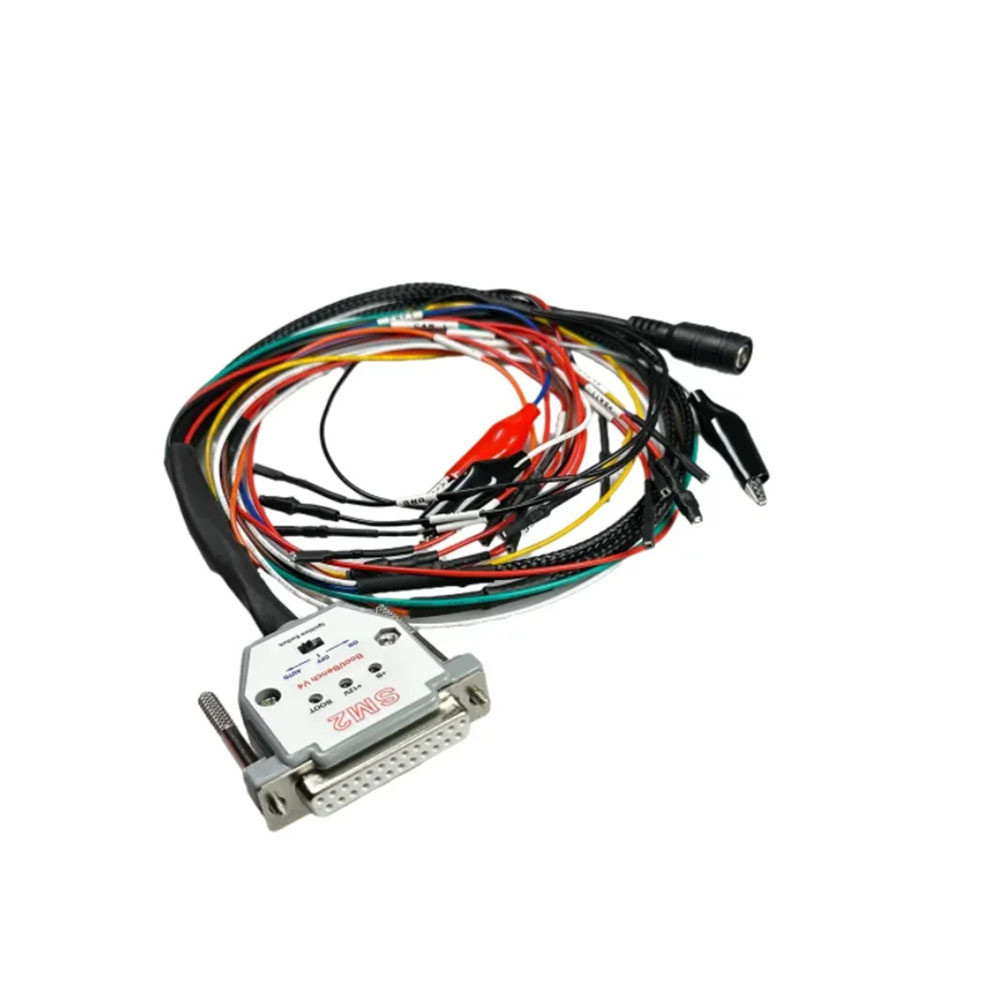

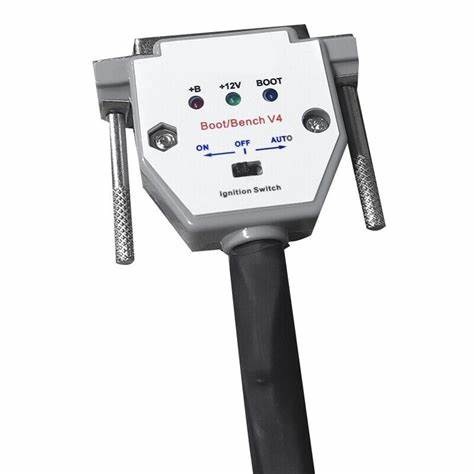

ไฟ LED 3 ดวง: สายบูทเชื่อมต่อ ECU พร้อมไฟ LED 3 ดวง สําหรับ SM2 PRO J2534 VCI อ่านและเขียน ECU มีไฟแสดงสถานะการทํางาน, การจ่ายไฟ และการส่งผ่านสัญญาณอัตโนมัติ จําเป็นต้องใช้แหล่งจ่ายไฟภายนอกร่วมกับสายเคเบิล ไฟ LED 3 ดวง: สีเขียว: ไฟหลัก สีแดง: ไฟ ACC สีน้ําเงิน: ไฟบูต/CNF1 ITCARDIAG SM2 PRO+ สายเคเบิลแบบ Bench พร้อมสวิตช์: 1. สาย SM2 PRO+ Bench ใหม่พร้อม Kline สามารถเขียนข้อมูลเก่าของ Toyota และ Lexus ที่ติดตั้ง KLINE ได้ 2. สายเคเบิล Bench พร้อมสวิตช์เพื่อควบคุมแหล่งจ่ายไฟทั้งแบบอัตโนมัติและแมนนวล และป้องกันไม่ให้เสียหาย แผนผังการเชื่อมต่อ: สีแดง 1: +BATT สีแดง 2: +VCC สีเหลือง: KLINE สีเขียว: CAN-L สีขาว: CAN-H สีดํา 1: BOOT1 สีแดง: CNF1 สีดํา 2: BOOT2 สีดํา 3 เส้น: GND สีส้ม: GPT2 สีม่วง: +VPP สีน้ําตาล: GPT1 แหล่งจ่ายไฟภายนอก 12V
