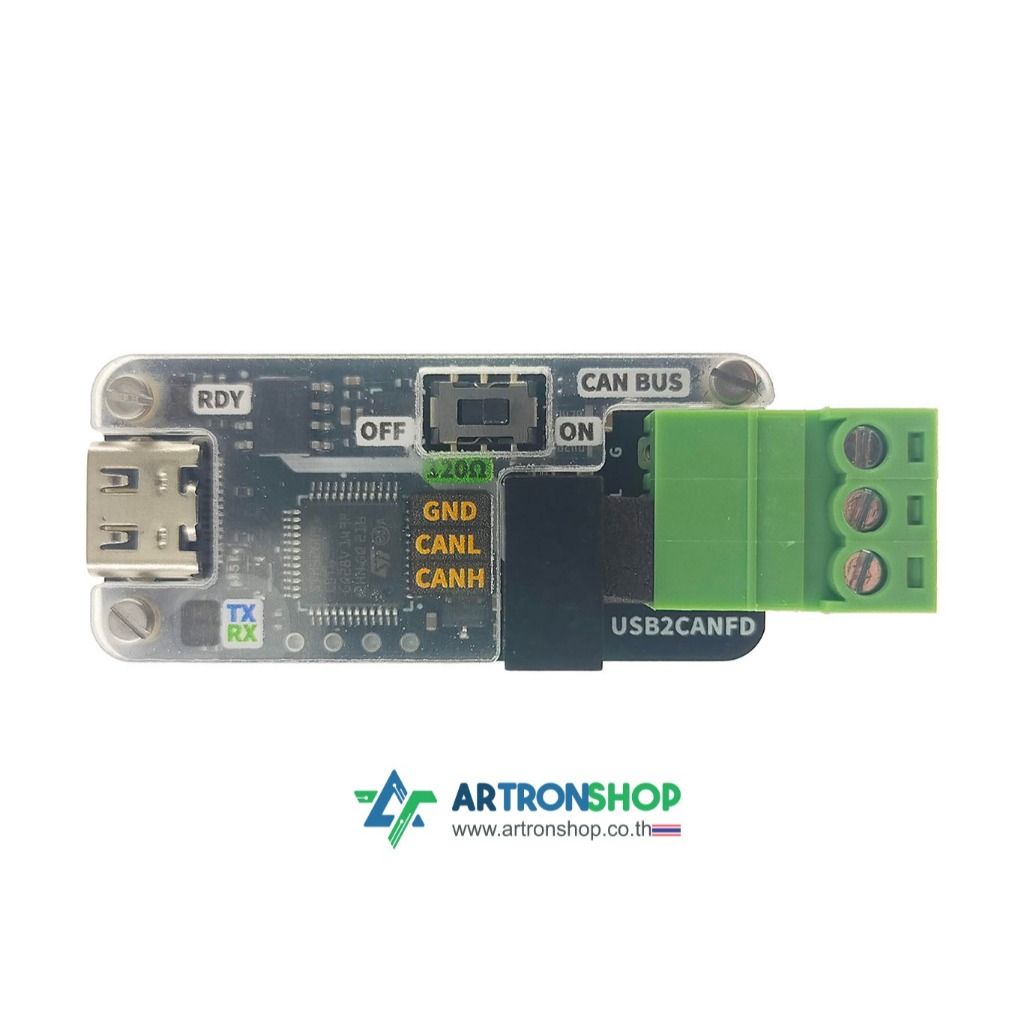

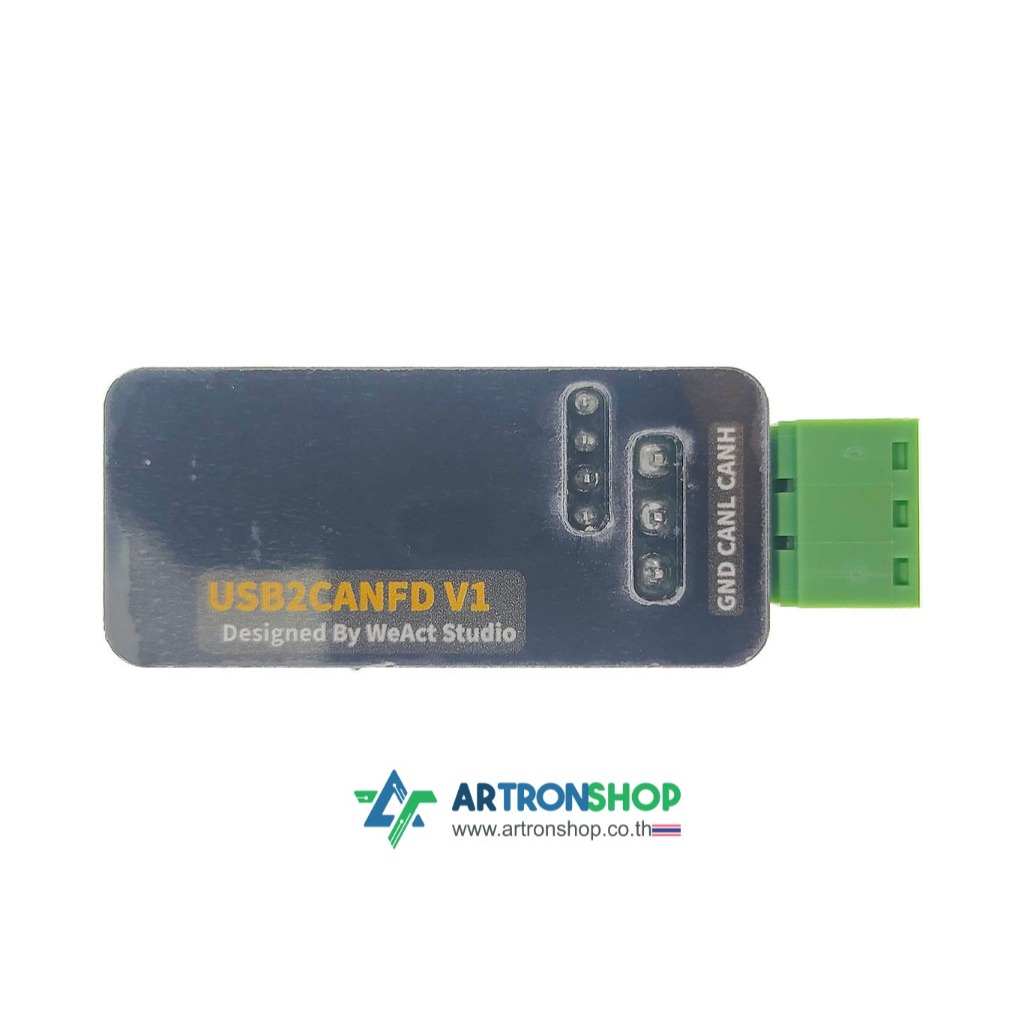

ตัวอ่านสัญญาณ CAN bus USB to CAN CANFD CANBUS Analyzer Debugger

[ใช้งานไม่เป็นขอความกรุณาสอบถามก่อน กดคืนสินค้าเพราะใช้งานไม่เป็น ร้านกดแบนทุกกรณี และร้านมีสิทธิ์เรียกร้องความเสียหายค่าจัดส่งคืน และค่าวัสดุแพ็คสินค้า (หากสินค้าสินค้าเสียหายตั้งแต่ขั้นตอนการผลิต ร้านรับผิดชอบเต็มที่)] ตัวอ่านสัญญาณ CAN bus USB to CAN CANFD CANBUS Analyzer Debugger เครื่องมือวิเคราะห์และดีบัก CAN bus ผ่านคอมพิวเตอร์เชื่อมต่อผ่าน USB ที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมยานยนต์และระบบอัตโนมัติ ช่วยให้สามารถตรวจสอบ วิเคราะห์ และแก้ไขปัญหาในระบบ CAN bus ได้ รองรับทั้งมาตรฐาน CAN และ CAN FD (CAN Flexible Data-Rate) รองรับความเร็วในการสื่อสาร CAN classic สูงถึง 1Mbps และ CANFD สูงถึง 5Mbps มาพร้อมกับซอฟต์แวร์ที่ใช้งานง่าย สามารถแสดงข้อมูลแบบเรียลไทม์ บันทึกข้อมูลการสื่อสาร และวิเคราะห์โปรโตคอลได้อย่างละเอียด รองรับการทำงานกับระบบปฏิบัติการ Windows และ Linux .:: รายละเอียดทางเทคนิค ::. ใช้ตรวจสอบ วิเคราะห์ และแก้ไขปัญหาในระบบ CAN bus รองรับ CAN 2.0A/B และ CANFD ตามมาตรฐาน ISO 11898-2 ความเร็วในการสื่อสาร CAN classic สูงถึง 1Mbps, CANFD สูงถึง 5Mbps เชื่อมต่อผ่าน USB 2.0 High Speed (480Mbps) ใช้แรงดันไฟเลี้ยงจาก USB (5V DC) มีวงจรป้องกันไฟฟ้าสถิตและป้องกันการลัดวงจร จัดวงจรแบบ Isolation แยกส่วน CAN bus ออกจากไฟเลี้ยงของคอมพิวเตอร์ รองรับการทำงานแบบ Silent mode สำหรับการอ่านข้อมูลโดยไม่รบกวนเครือข่าย มีไฟ LED แสดงสถานะการทำงานและการรับ-ส่งข้อมูล อุณหภูมิการทำงาน -40 ถึง +85 °C ขนาด 70 x 45 x 20 มิลลิเมตร .:: เอกสารเพิ่มเติม ::. ข้อมูลฉบับเต็มจากผู้ผลิต : https://github.com/WeActStudio/WeActStudio.USB2CANFDV1 .:: ลิ้งดาวน์โหลดโปรแกรม ::. Windows 64-bit : https://dl.artronshop.co.th/WeActStudio/USB2CANFDV1/cangaroo_v0.2.4.1_64bit.zip Windows 32-bit : https://dl.artronshop.co.th/WeActStudio/USB2CANFDV1/cangaroo_v0.2.4.1_32bit.zip .:: การใช้งาน ::. ต่อ CANH และ CANL เข้ากับ CAN Bus ที่ต้องการอ่านข้อมูล จากนั้นเสียบตัวอ่านสัญญาณ CAN bus เข้ากับเครื่องคอมพิวเตอร์ด้วยสาย USB-C ดาวน์โหลดโปรแกรม แล้วคลายไฟล์ ZIP โปรแกรมที่โหลดมา จากนั้นดับเบิลคลิกเปิดไฟล์ cangaroo.exe ตั้งค่าการเชื่อมต่อ โดยกดที่ Measurement > Setup... ในช่องด้านซ้าย เลือก COM ที่แสดง จากนั้นปรับ Bitrate ของ CAN bus แล้วกด OK กด Measurement > Start Measurement เพื่อเริ่มอ่านข้อมูลที่วิ่งบนบัสทันที หากเลือก Bitrate ถูกต้อง ข้อมูลที่วิ่งอยู่บนบัส จะแสดงขึ้นมาแล้ว (ดังรูป) .:: สินค้าประกอบด้วย ::. 1.ตัวอ่านสัญญาณ CAN bus จำนวน 1 ชิ้น 2. สาย USB-C ความยาว 1 เมตร จำนวน 1 เส้น 3. ไขควงปากแบนเล็ก จำนวน 1 ด้าม
