DRV8871 DC6.5-45V DC H-Bridge มอเตอร์โมดูล 3.6A แปรงมอเตอร์ไดร์เวอร์ PWM ควบคุมโมดูล

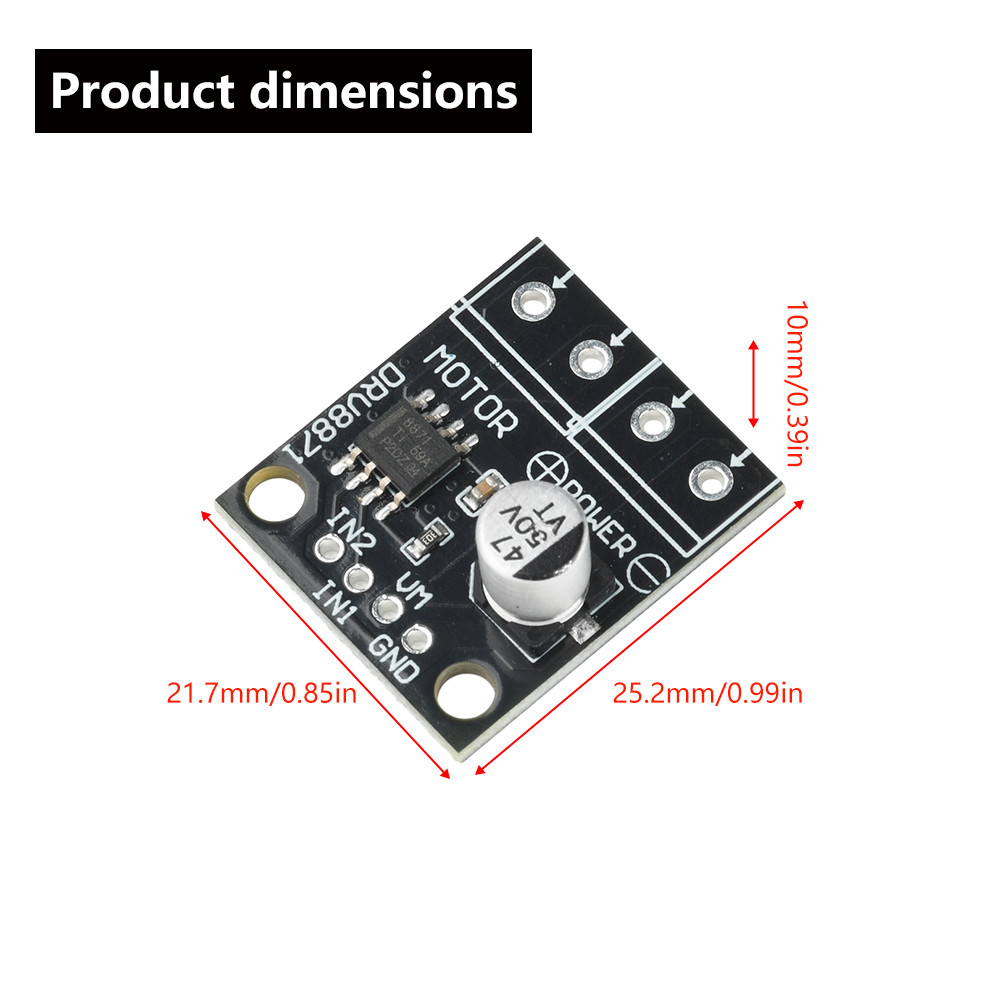

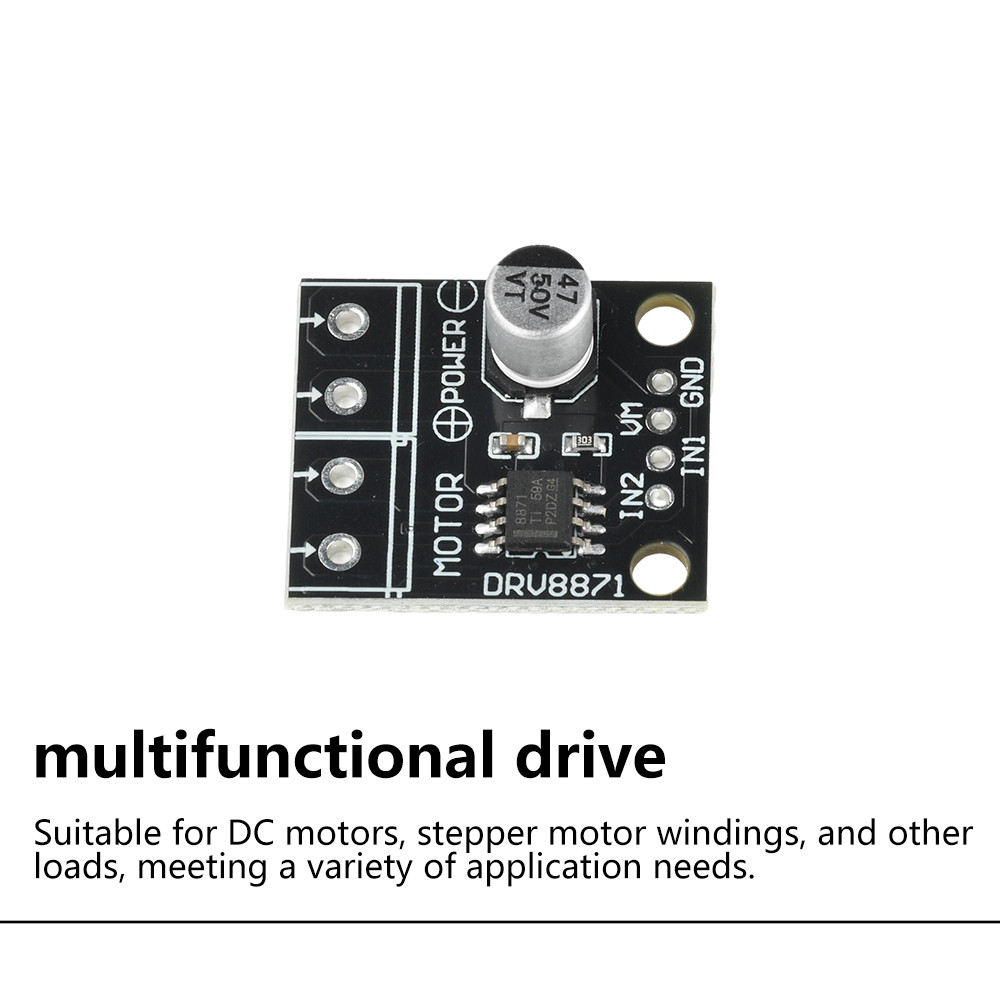

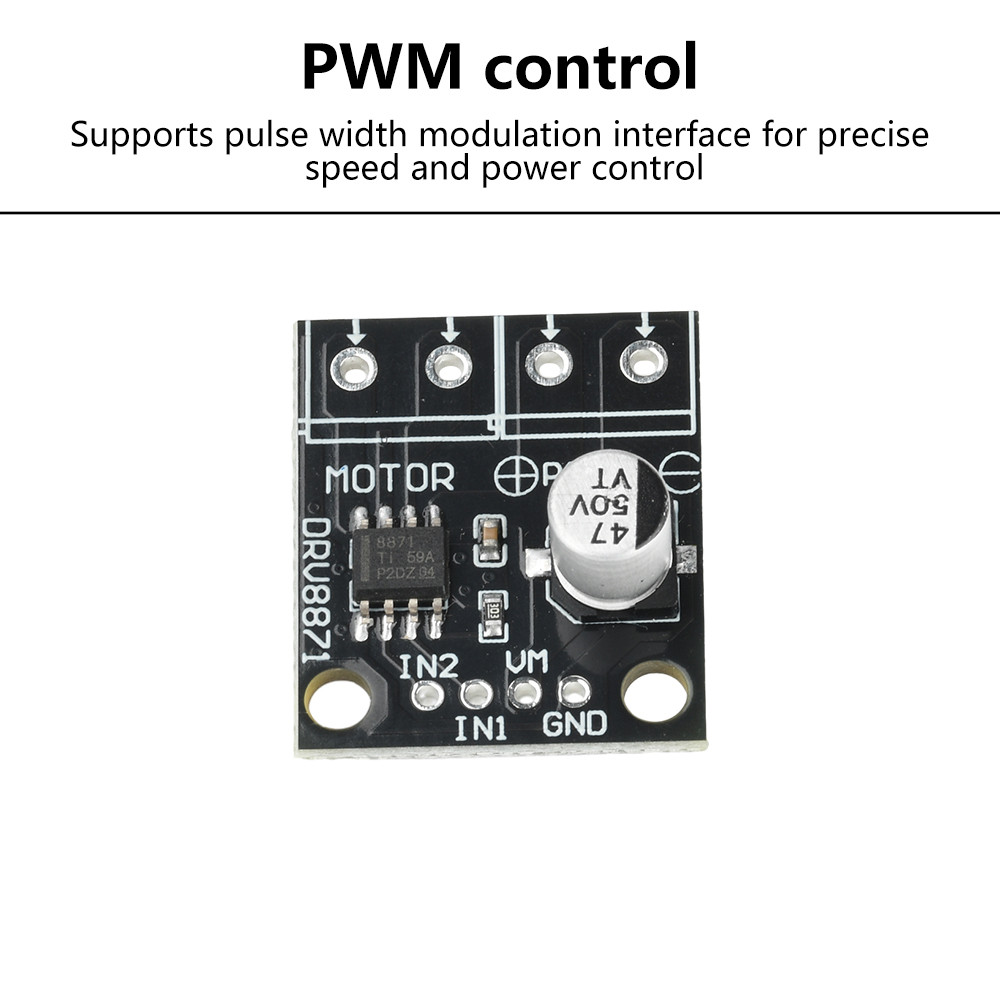

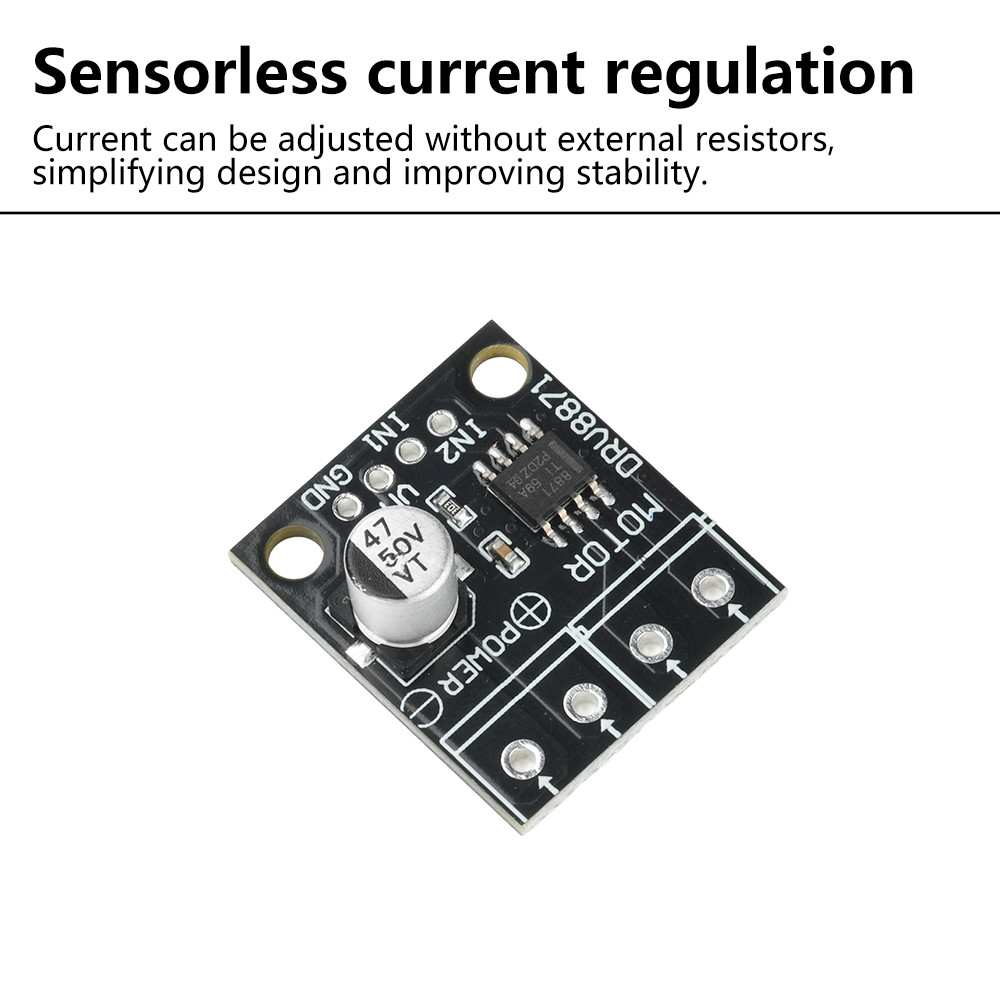

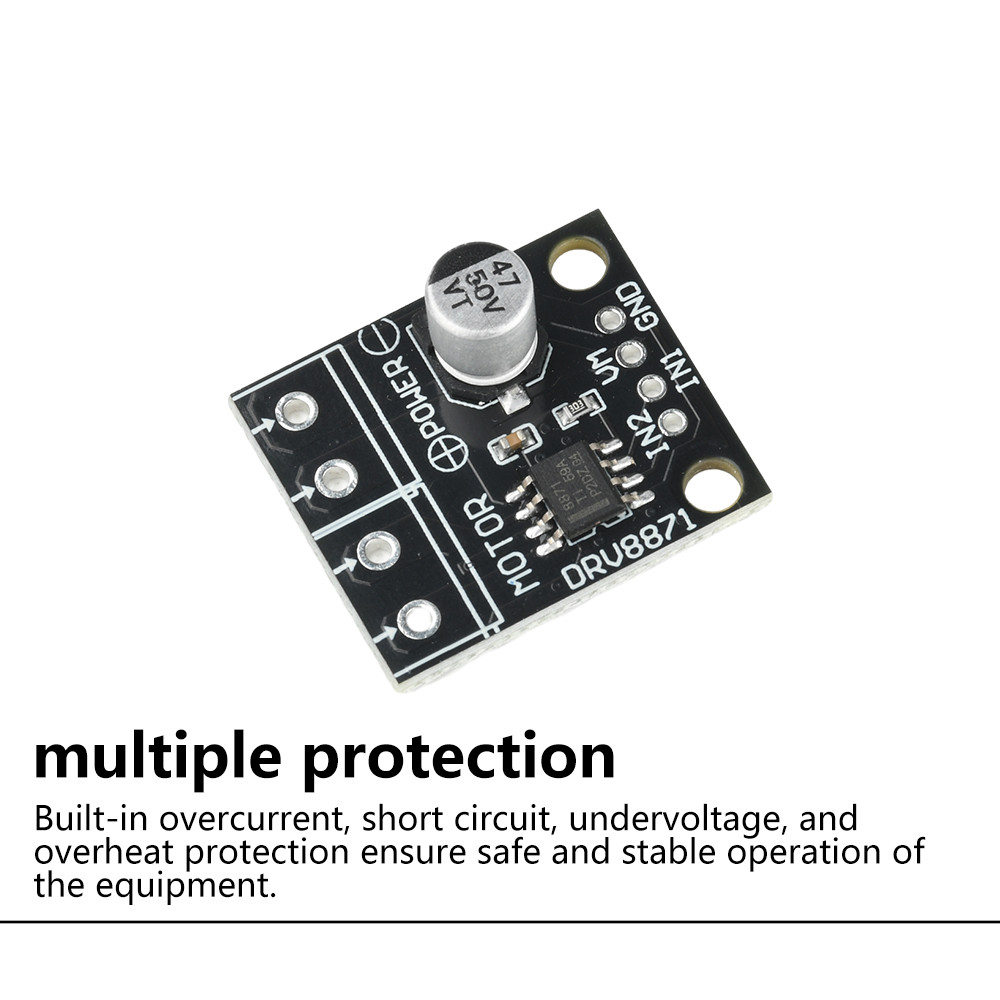

คุณสมบัติ: 1. การควบคุม PWM ของพัลส์: รองรับอินเทอร์เฟซการมอดูเลตความกว้างของพัลส์เพื่อความเร็วและการควบคุมพลังงานที่แม่นยำ 2. แอปพลิเคชั่นกว้าง ๆ: สามารถใช้ในเครื่องพิมพ์อุปกรณ์อุตสาหกรรมและระบบ mechatronic 3. กฎระเบียบปัจจุบันที่ไม่มีเซ็นเซอร์: สามารถปรับได้โดยไม่ต้องใช้ตัวต้านทานภายนอกการออกแบบที่ง่ายขึ้นและเพิ่มความเสถียร 4. การป้องกันหลายประการ: กระแสไฟเกินในตัวการลัดวงจรแรงดันไฟฟ้าต่ำเกินไปและการป้องกันความร้อนสูงเกินไปช่วยให้มั่นใจได้ว่าอุปกรณ์ทำงานอย่างปลอดภัยและมั่นคง 5. Multi-Functional Drive: เหมาะสำหรับมอเตอร์กระแสตรงขดลวดมอเตอร์สเต็ปเปอร์และโหลดอื่น ๆ ข้อกำหนดการใช้งานที่หลากหลาย พารามิเตอร์: แรงดันไฟฟ้าที่ใช้งาน: DC 6.5-45V ระดับการควบคุม: 3.3 / 5V กระแสไฟสูงสุดเอาต์พุต H-bridge เดี่ยว: 3.6A (เกณฑ์กระแสเริ่มต้น 2A) RDS ทั่วไป (บน) (HS + LS): 565 mΩ ขนาดสินค้า: 25.2x21.7x10 มม อินเทอร์เฟซโมดูลโมดูล: รูบัดกรีระยะห่าง 2.54 มม ข้อควรระวัง: 1. อย่าย้อนกลับแหล่งจ่ายไฟมิฉะนั้นจะมีความเสี่ยงที่ชิปจะไหม้ 2. หลังจากได้รับโมดูลโปรดทดสอบว่าทำงานอย่างถูกต้องก่อนบัดกรี แพ็คเกจรวม: โมดูลโมดูล * 1 ส่วนหัวของพิน * 1 ขั้วต่อขั้วต่อ * 2 * 2
