PCBFUN ZK 2001 แอมป์ TPA3221 100Wx2/200W BTL แผ่นหลัง 10-30V ⚡แอมป์แยกซับ แอมป์ขับซับ

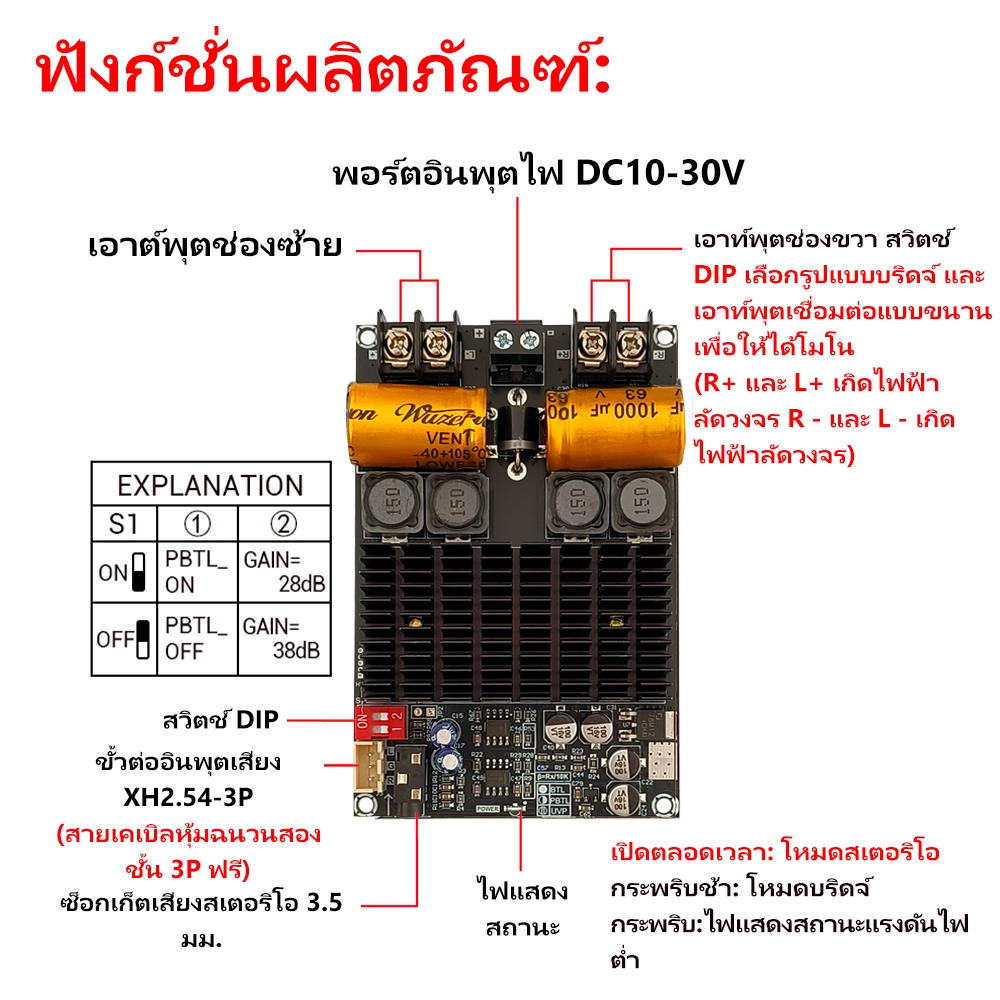

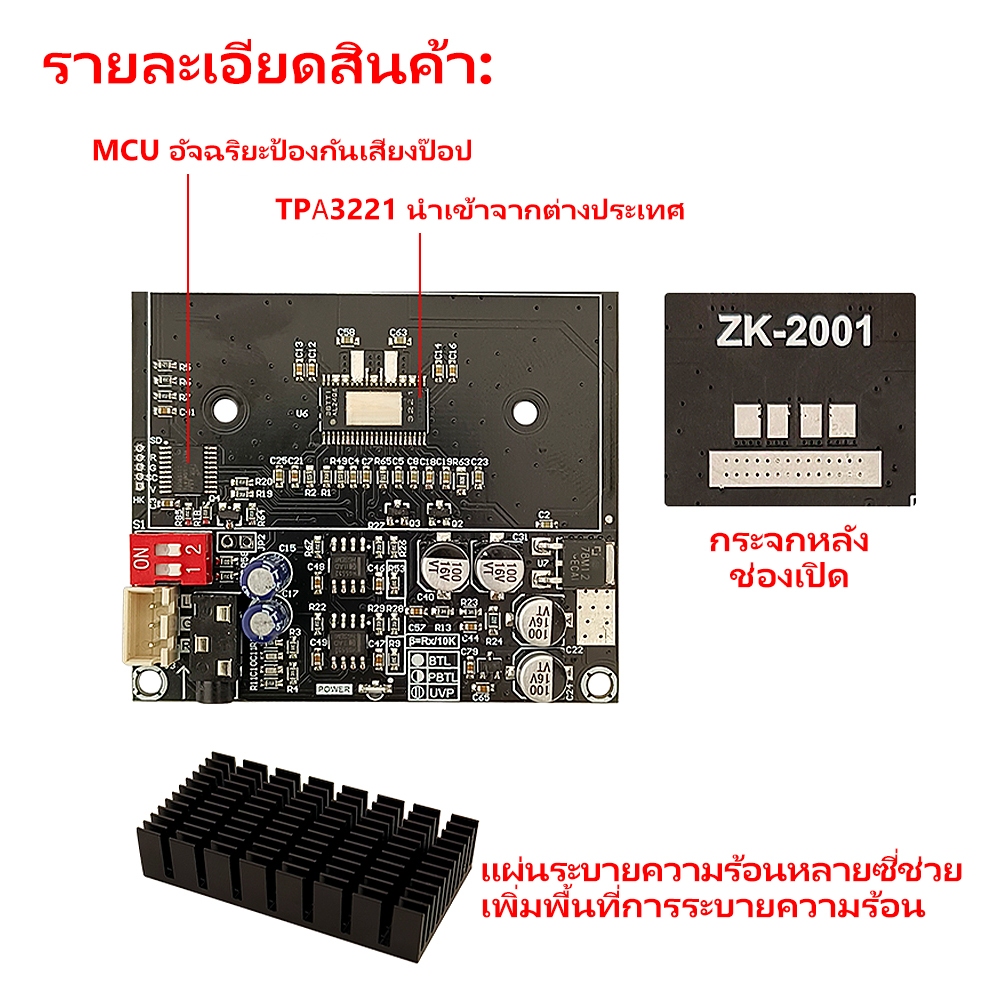

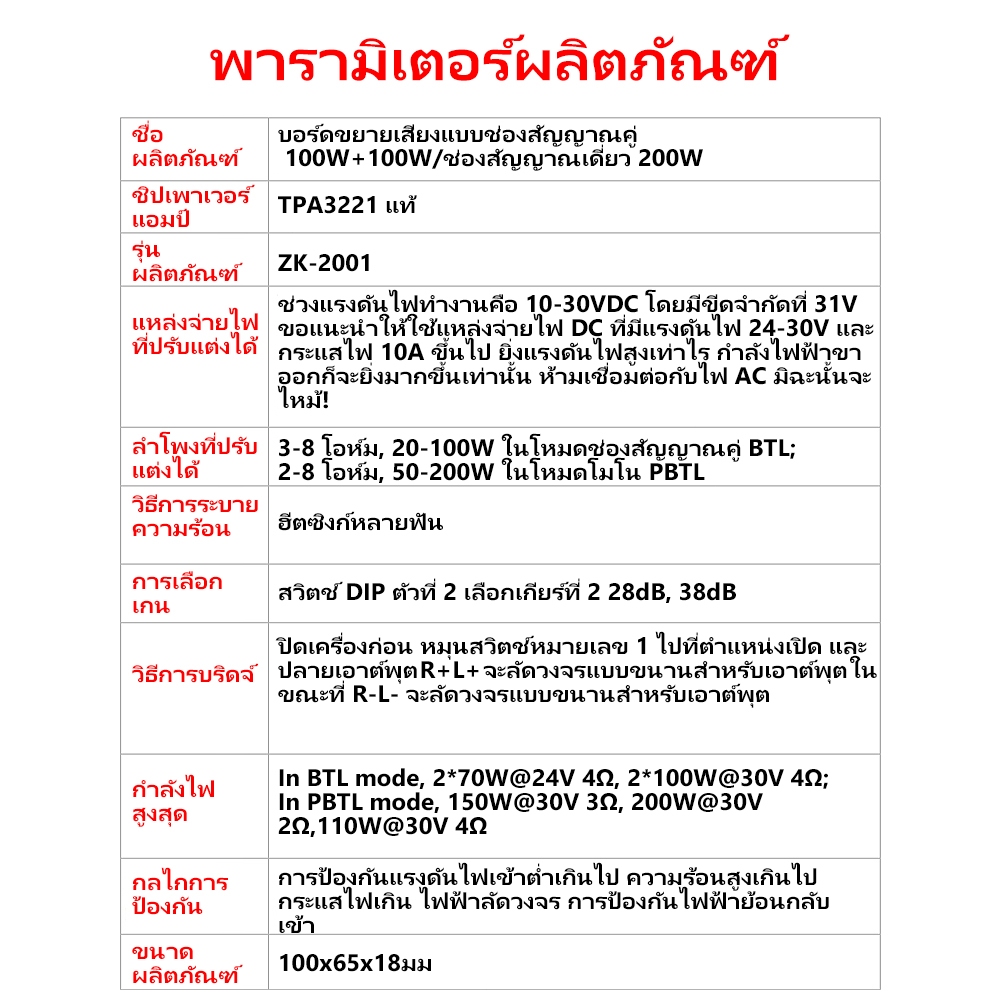

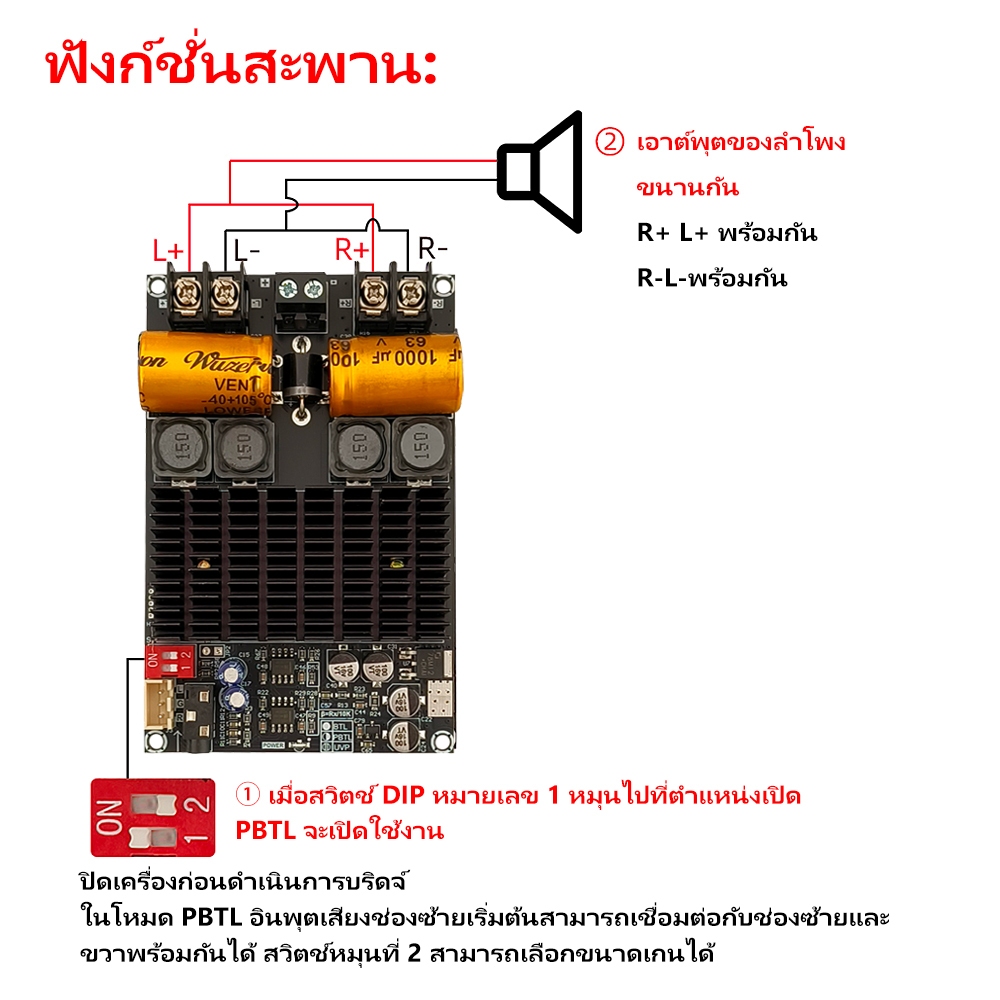

คุณสมบัติ: 1. ชิป TPA3221 ประสิทธิภาพสูง รองรับเอาต์พุตแบบ dual channel 100W+100W/200W mono 2. ช่วงแรงดันไฟฟ้าทำงานกว้าง (10-30V DC) และแนะนำให้ใช้แรงดันไฟฟ้าสูง 24-30V เพื่อให้ได้กำลังขับที่มากขึ้น 3. รองรับโหมด BTL และ PBTL สามารถปรับใช้กับลำโพงที่มีอิมพีแดนซ์หลายตัว และตอบสนองความต้องการในสถานการณ์ต่างๆ 4. มีระบบป้องกันหลายชั้นในตัว เช่น การป้องกันแรงดันไฟฟ้าต่ำ ความร้อนสูงเกิน กระแสเกิน และไฟฟ้าลัดวงจร เพื่อความปลอดภัยและความน่าเชื่อถือ 5. การออกแบบฮีตซิงก์แบบหลายฟัน ช่วยเพิ่มประสิทธิภาพการระบายความร้อนได้อย่างมีประสิทธิภาพ และรับประกันการทำงานที่เสถียรในระยะยาว พารามิเตอร์: ชื่อผลิตภัณฑ์: บอร์ดขยายเสียง Pure Rear Stage 100W+100W Dual Channel/200W Single Channel ชิปขยายเสียง: TPA3221 รุ่นผลิตภัณฑ์: 2001 แหล่งจ่ายไฟที่เหมาะสม: ช่วงแรงดันไฟฟ้าทำงานคือ 10-30V DC สูงสุด 31V แนะนำให้ใช้แหล่งจ่ายไฟ DC ที่มีแรงดันไฟฟ้า 24-30V และกระแส 10A ขึ้นไป แรงดันไฟฟ้ายิ่งสูง ยิ่งกำลังขับสูง กำลังขับก็ยิ่งมาก ห้ามต่อกับไฟ AC มิฉะนั้นจะไหม้! ลำโพงที่รองรับ: 3-8 โอห์ม, 20-100W ในโหมด BTL dual channel; 2-8 โอห์ม, 50-200 วัตต์ ในโหมด PBTL โมโน วิธีการระบายความร้อน: ฮีตซิงก์แบบหลายฟัน การเลือกเกน: สวิตช์ DIP ตัวที่ 2 สำหรับการเลือกเกียร์ที่ 2, 28dB, 38dB วิธีการบริดจ์: ปิดเครื่องก่อน หมุนสวิตช์ DIP ตัวที่ 1 ไปที่ตำแหน่ง ON และขั้วเอาต์พุต R+L+ จะลัดวงจรสำหรับเอาต์พุตแบบขนาน และขั้ว R-L จะลัดวงจรสำหรับเอาต์พุตแบบขนาน กำลังขับสูงสุด: 2 ในโหมด BTL* 70W@24V 4Ω, 2* 100W@30V 4Ω; ในโหมด PBTL, 150W@30V 3Ω, 200W@30V 2Ω, 110W@30V 4Ω กลไกการป้องกัน: แรงดันไฟขาเข้าต่ำ, ความร้อนสูงเกินไป, กระแสเกิน, ป้องกันไฟฟ้าลัดวงจร, พร้อมระบบป้องกันการกลับขั้วขาเข้า ขนาดผลิตภัณฑ์: 100x65x18 มม. สิ่งที่บรรจุภายใน: แผงวงจรขยายเสียง 1 ชิ้น สายไฟหุ้มฉนวน 1 เส้น
