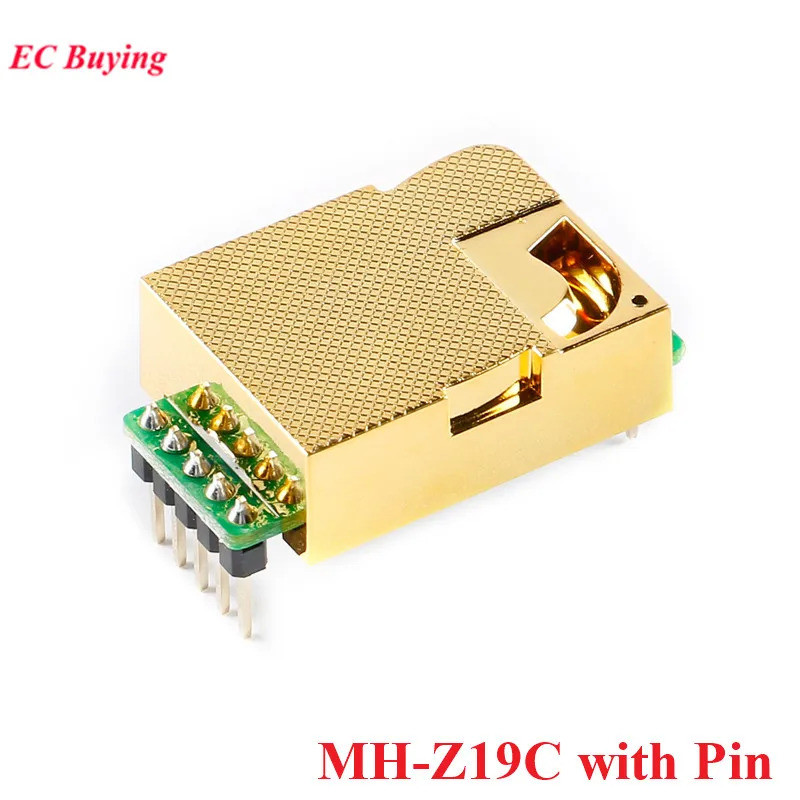

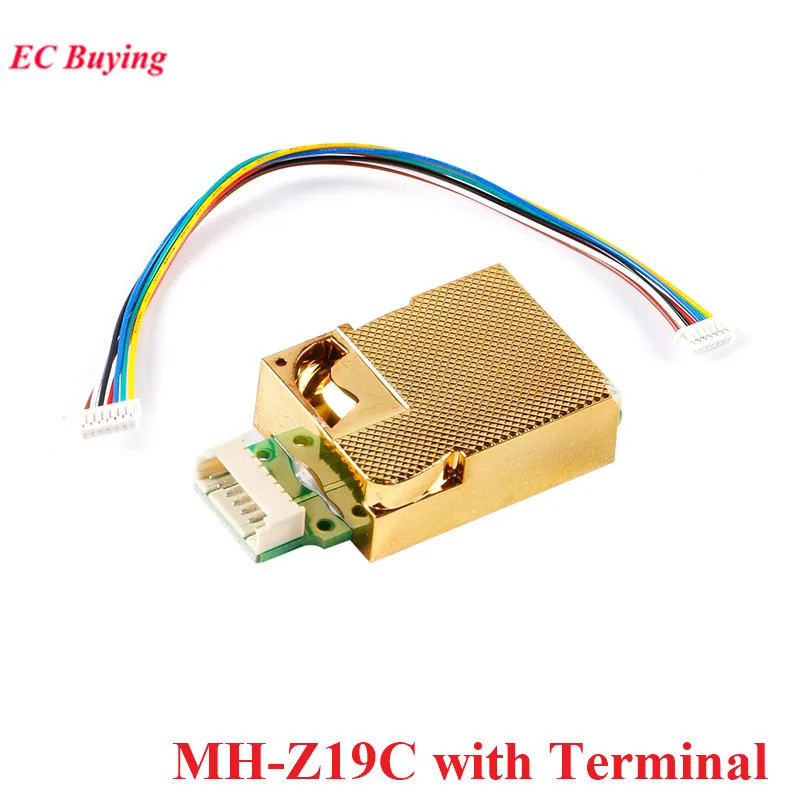

MH-Z19 MH-Z19C MH-Z19B MH-Z19E IR อินฟราเรด CO2 เซนเซอร์โมดูลคาร์บอนไดออกไซด์เซ็นเซอร์แก๊ส NDIR CO2 Monitor 400-5000 0-5000ppm UART

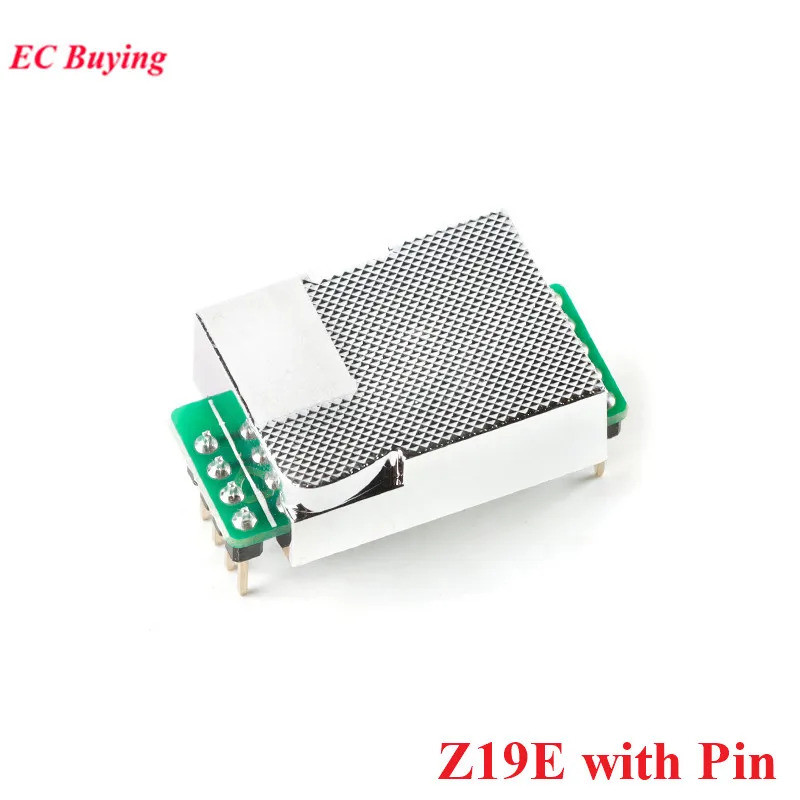

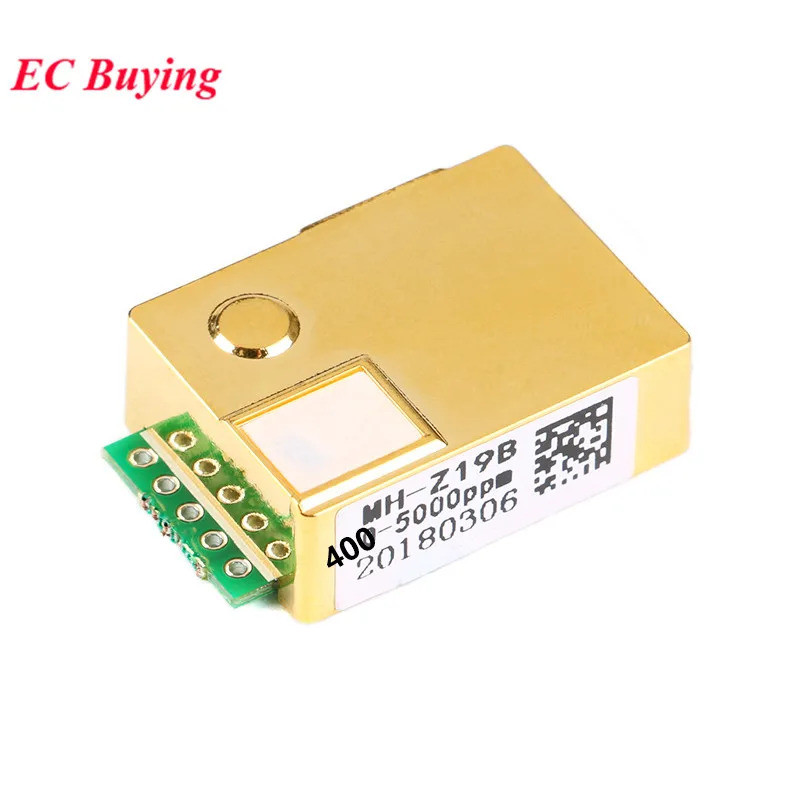

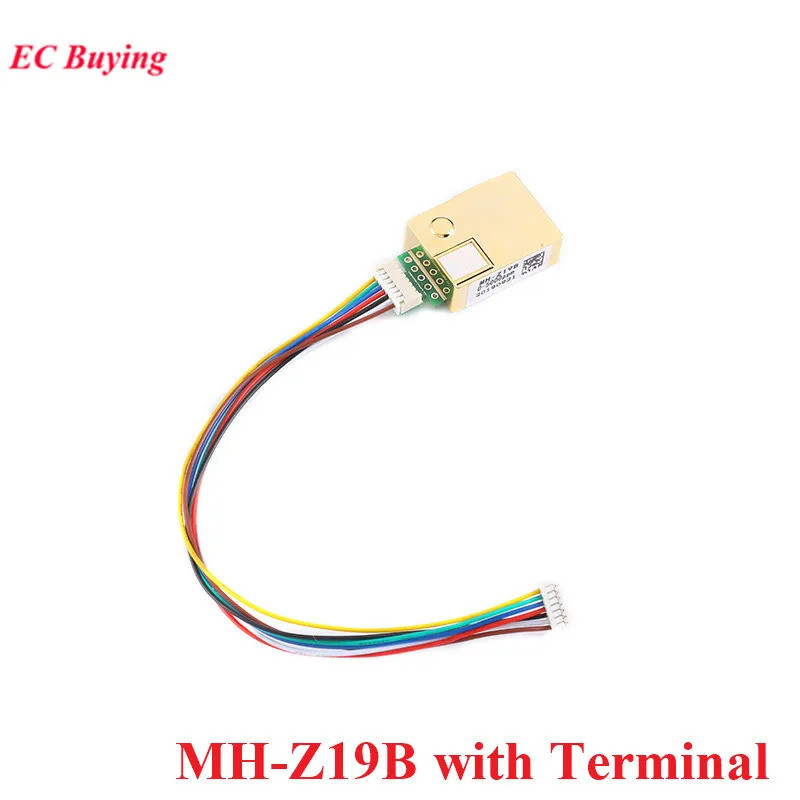

MH-Z19E MH-Z19D ข้อมูลจำเพาะเหมือนกันชื่อรุ่นเปลี่ยนไปตามโรงงาน เซ็นเซอร์ก๊าซคาร์บอนไดออกไซด์ MH-Z19B (ต่อไปนี้เรียกว่าเซ็นเซอร์) เป็นเซ็นเซอร์ขนาดเล็กอัจฉริยะทั่วไปที่ใช้หลักการตรวจจับ CO2 ในอากาศที่ไม่กระจายอินฟราเรด (NDIR) ที่ดี การพึ่งพาก๊าซแบบไม่ใช้ออกซิเจนอายุการใช้งานยาวนานและลักษณะอื่น ๆ การชดเชยอุณหภูมิในตัว ในเวลาเดียวกันกับเอาต์พุตอนุกรมเอาต์พุตอะนาล็อกและเอาต์พุต PWM ใช้งานง่าย เซ็นเซอร์เป็นเซ็นเซอร์ประสิทธิภาพสูงที่ผสมผสานเทคโนโลยีการตรวจจับก๊าซอินฟราเรดสำหรับผู้ใหญ่เข้ากับการออกแบบเส้นทางแสงที่แม่นยำและการออกแบบวงจรที่ซับซ้อน พารามิเตอร์พารามิเตอร์: หมายเลขรุ่นผลิตภัณฑ์: MH-Z19B การตรวจจับก๊าซ: คาร์บอนไดออกไซด์ แรงดันไฟฟ้า: 4.5~5.5V DC กระแสเฉลี่ย: <20mA (@ แหล่งจ่ายไฟ 5V) กระแสไฟสูงสุด: 150 mA (อุปทาน @ 5V) ระดับอินเทอร์เฟซ: 3.3V (รองรับ 5V) สามารถเลือกช่วงการวัดได้: สามารถเลือกได้ 400~5000ppm ภายในช่วงการวัด: 400~5000ppm เวลาอุ่นเครื่อง: 3 นาที เวลาตอบสนอง: T90<120s อุณหภูมิในการทำงาน: 0~50 C ความชื้นในการทำงาน: 0 ถึง 95% RH (ไม่กลั่นตัว) ลักษณะ: ห้องแก๊สชุบทองกันน้ำและทนต่อการกัดกร่อน ความไวสูงใช้พลังงานต่ำ เสถียรภาพที่ดีเยี่ยม การชดเชยอุณหภูมิเอาต์พุตเชิงเส้นที่ยอดเยี่ยม ให้ซีเรียล (UART), อนาล็อก (DAC), วิธีการส่งออกรูปคลื่น PWM คงอยู่เป็นเวลานาน การรบกวนไอน้ำไม่เป็นพิษ การใช้งาน: อุปกรณ์ทำความเย็น HVAC อุปกรณ์ตรวจสอบคุณภาพอากาศ ระบบอากาศบริสุทธิ์บริสุทธิ์ อุปกรณ์ฟอกอากาศ ร้านสมาร์ทโฮมค่ะ โรงเรียนสอนโรงเรียน Vin: กำลังบวก (วิน) GND: แหล่งจ่ายไฟเชิงลบ (GND) Vo: เอาต์พุตอนาล็อก PWM: PWM: พีดับเบิลยูเอ็ม HD: HD (เป็นศูนย์สำหรับโรงเรียนต่ำนานกว่า 7 วินาที) Rx: UART (RXD) อินพุตข้อมูลระดับ TTL Tx: UART (TXD) เอาต์พุตข้อมูลระดับ TTL พิน 1: เอาต์พุตอนาล็อก Vo Pin 2: ไม่มี พิน 3: แหล่งจ่ายไฟเชิงลบ (GND) ขา 4: แหล่งจ่ายไฟบวก (Vin) พิน 5: อินพุตข้อมูลระดับ TTL UART (RXD) พิน 6: UART (TXD) เอาต์พุตข้อมูลระดับ TTL พิน 7: ไม่มี เซ็นเซอร์ก๊าซคาร์บอนไดออกไซด์ MH-Z19C (ต่อไปนี้เรียกว่าเซ็นเซอร์) เป็นเซ็นเซอร์ขนาดเล็กอัจฉริยะอเนกประสงค์ที่ใช้หลักการตรวจจับ C02 ในอากาศ. คุณสมบัติอื่น ๆ: การชดเชยอุณหภูมิในตัว: พร้อมกันมีเอาต์พุตแบบอนุกรมเอาต์พุต PWM ใช้งานง่าย เซ็นเซอร์เป็นเซ็นเซอร์ประสิทธิภาพสูงที่ผลิตโดยการรวมเทคโนโลยีตรวจจับก๊าซอินฟราเรดสำหรับผู้ใหญ่เข้าด้วยกันอย่างใกล้ชิดด้วยการออกแบบวงจรแสงที่ซับซ้อนและการออกแบบวงจรแสงที่ซับซ้อน พารามิเตอร์ผลิตภัณฑ์: ก๊าซตรวจจับ: คาร์บอนไดออกไซด์ แรงดันไฟฟ้า: DC (5.0 ± 0.1) V กระแสเฉลี่ย: <40mA (@ แหล่งจ่ายไฟ 5V) กระแสไฟสูงสุด: 125 ถึง (แหล่งจ่ายไฟ @ 5V) ระดับอินเทอร์เฟซ: 3. 3v (เข้ากันได้กับ 5v) ช่วงการวัด: 400-5000PPM เป็นทางเลือก สัญญาณขาออกของ serial UART (TL ระดับ 3.3V) เวลาอุ่นเครื่อง: 1 นาที เวลาตอบสนอง: T90 <120s อุณหภูมิในการทำงาน: -10-50 องศา ความชื้นในการทำงาน: 0~95% RH (ไม่มีการควบแน่น) คำอธิบายพิน: Vin: กำลังไฟ + (นิ้ว) GND: แหล่งจ่ายไฟ - (GND) PWM: PWM: พีดับเบิลยูเอ็ม ความละเอียดสูง: HD (การปรับเทียบเป็นศูนย์ระดับต่ำมีผลนานกว่า 7 วินาที) Rx: UART (RXD) อินพุตข้อมูลระดับ TTL Tx: UART (TXD) เอาต์พุตข้อมูลระดับ TTL วิธีการส่งออก: เอาต์พุต PWM ของ PWM สมมติว่าช่วงการวัดคือ 400-2000ppm CO2: ช่วงความเข้มข้น: 400-2000ppm ระยะเวลา: 1004ms ± 5% เอาต์พุตระดับสูงที่จุดเริ่มต้นของรอบ: 2ms (ค่าทางทฤษฎี) ช่วงกลาง: 1000ms ± 5% เอาต์พุตระดับต่ำในตอนท้ายของช่วงเวลา: 2ms (ค่าทางทฤษฎี) สูตรคำนวณการคำนวณสำหรับรับค่าความเข้มข้น CO2 ปัจจุบันโดย PWM: Cppm = 2000X (TH-2ms) / (TH + TL-4ms) Cppm: ค่าความเข้มข้น CO2 คำนวณโดยหน่วย ppm: ค่าความเข้มข้น CO2 คำนวณโดยหน่วย ppm TH: เวลาที่เอาต์พุตอยู่ในระดับสูงในรอบเอาต์พุตหนึ่งรอบ TL: เวลาที่เอาต์พุตต่ำในรอบเอาต์พุตหนึ่งรอบ เอาท์พุตซีเรียลอนุกรม (UART) การเชื่อมต่อฮาร์ดแวร์ฮาร์ดแวร์ของเซ็นเซอร์เชื่อมต่อ Vin-GND-RXD-TXD ของเซ็นเซอร์กับ 5V-GND-TXD-RXD ของผู้ใช้ ต้องใช้เทอร์มินัลของผู้ใช้ (เทอร์มินัลของผู้ใช้ต้องใช้ระดับ TTL) ข้อควรระวัง: 1. ในกระบวนการเชื่อมการติดตั้งและการใช้เซ็นเซอร์ช่องพลาสติกชุบทองควรป้องกันไม่ให้ทนต่อแรงกดในทุกทิศทาง 2. ถ้าเซ็นเซอร์ต้องวางในพื้นที่ขนาดเล็กพื้นที่นี้ควรมีการระบายอากาศที่ดีโดยเฉพาะอย่างยิ่งหน้าต่างกระจายสองบานควรอยู่ในตำแหน่งที่อากาศถ่ายเทได้ดี 3. เซ็นเซอร์ควรอยู่ห่างจากแหล่งความร้อนและหลีกเลี่ยงแสงแดดโดยตรงหรือรังสีความร้อนอื่น ๆ 4. ควรปรับเทียบเซ็นเซอร์เป็นประจำและขอแนะนำให้สอบเทียบไม่เกิน 6 เดือน 5. อย่าใช้เซ็นเซอร์เป็นเวลานานในสภาพแวดล้อมที่มีความหนาแน่นของฝุ่นสูง 6. เพื่อให้แน่ใจว่าเซ็นเซอร์สามารถทำงานได้ตามปกติแรงดันไฟฟ้าจะต้องได้รับการดูแลรักษาที่ (5.0 ± 0.1) VDC กระแสไฟต้องไม่น้อยกว่า 150mA
