DIYSTUDIO RC รุ่นรถรีเลย์สวิทช์แรงดันไฟฟ้ากว้าง 5-12V PWM คอนโทรลเลอร์สลับสวิทช์สากล

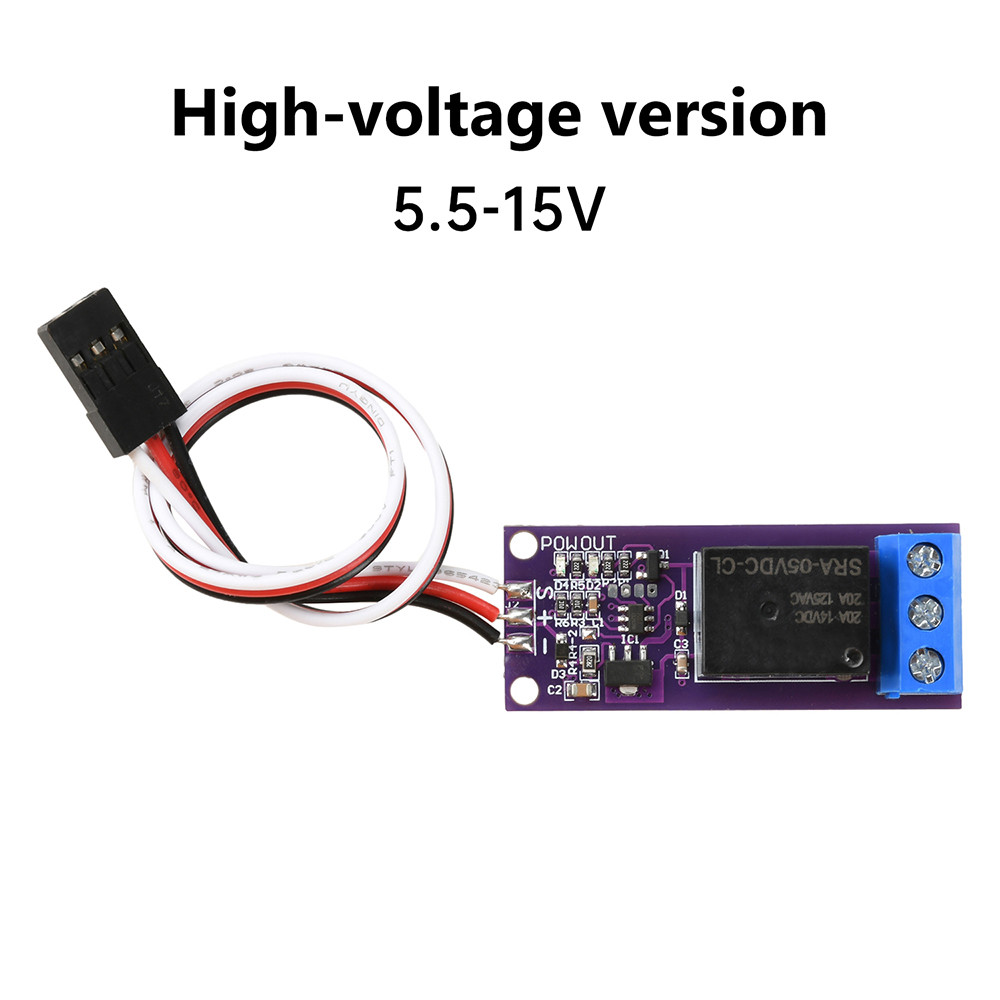

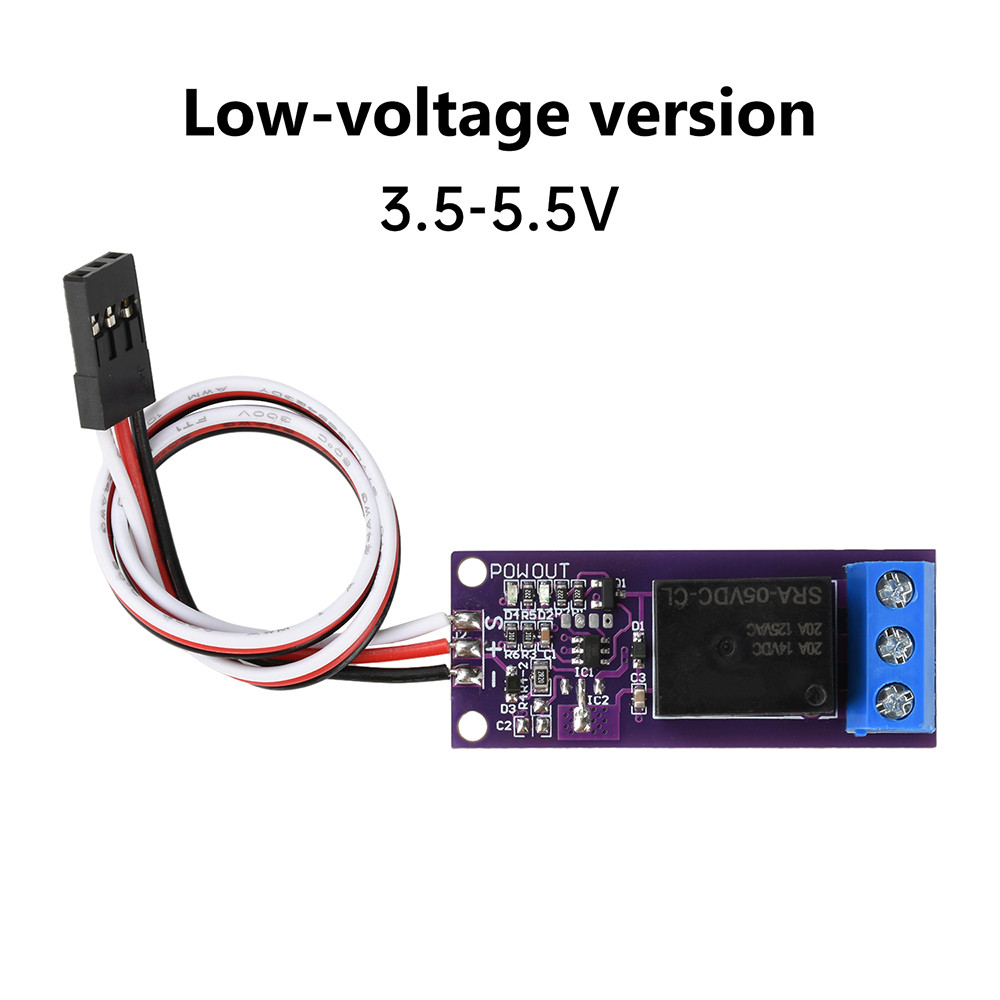

คุณสมบัติเพิ่มเติม 1. รองรับเครื่องรับแรงดันไฟฟ้า 5V เท่านั้น มิฉะนั้นอาจเกิดความเสียหายของโมดูล หากเครื่องรับและเซอร์โวใช้ระบบแรงดันไฟฟ้าสูงให้เพิ่มโมดูลลดขั้นตอนลงในรีเลย์ 2. อินพุตสัญญาณเซอร์โวเดี่ยวควบคุมสวิตช์อิเล็กทรอนิกส์หนึ่งตัว ขั้วเปิดปกติรองรับกระแส 20A 3. คุณสมบัติการป้องกันการเปิดเครื่องใช้งานง่ายไม่ต้องปรับเทียบช่องอินพุตเข้ากันได้กับรีโมทคอนโทรลทุกยี่ห้อ 4. สร้างด้วยวัสดุชั้นเยี่ยมและดีไซน์แบบเปิดเพื่อการกระจายความร้อนที่มีประสิทธิภาพ 5. แอปพลิเคชั่นอเนกประสงค์: ควบคุมการเปิด / ปิดเครื่องสำหรับอุปกรณ์ไฟฟ้าต่างๆเช่นไฟนำทางไฟฉายไฟแฟลชเสียงกริ่ง ฯลฯ; ควบคุมชัตเตอร์ของกล้องหรือสลับระหว่างโหมดวิดีโอและภาพถ่าย พารามิเตอร์พารามิเตอร์พารามิเตอร์ เวอร์ชันแรงดันไฟฟ้าต่ำ: แรงดันไฟฟ้าต่ำ: แรงดันไฟฟ้า 3.3V-5.5V, รองรับจริง 3.2V-5.5V เวอร์ชันแรงดันไฟฟ้าสูง: แรงดันไฟฟ้า 5.5V-15V รองรับจริง 4.8V-15V เข้ากันได้กับเครื่องรับส่วนใหญ่ คำอธิบายฟังก์ชัน: สวิตช์ระยะไกลนี้ช่วยให้สามารถควบคุมอุปกรณ์ไฟฟ้าจากระยะไกลบนรุ่นเครื่องบินผ่านช่องสวิตช์เฉพาะบนเครื่องส่งสัญญาณ ไฟ LED เดี่ยวแบบไดนามิกแสดงสถานะสวิตช์ปัจจุบันแบบเรียลไทม์ทำให้สามารถใช้งานได้อย่างรวดเร็วโดยไม่ต้องใช้คู่มือ อุปกรณ์นี้ไม่จำเป็นต้องมีการปรับเทียบและรองรับแบรนด์เครื่องส่งสัญญาณต่างๆอย่างแม่นยำ คำแนะนำในการดูแลรักษา 1. การเชื่อมต่อการเชื่อมต่อ ใส่สายเคเบิลอินพุตสัญญาณลงในช่องรับสัญญาณที่ไม่ได้ใช้ซึ่งสอดคล้องกับช่องสวิตช์บนเครื่องส่งสัญญาณ ไฟแสดงสถานะการทำงานจะสว่างขึ้นเมื่อเชื่อมต่อกับเครื่องรับ ไฟแสดงสถานะการทำงานจะสว่างขึ้นเมื่อช่องสวิตช์เปิดและปิดเมื่อปิด 2. โหมดการทำงานของเครื่อง LED สีแดงแสดงสถานะพลังงาน LED สีน้ำเงินแสดงสถานะการทำงานของรีเลย์ 3. ทริกเกอร์ สลับสวิตช์บนรีโมทคอนโทรล (ปิด -> เปิด) LED สีเขียวสว่างขึ้นและเปิดใช้งานรีเลย์ คำถามที่พบบ่อย 1: สวิตช์มีเอาต์พุตหรือไม่? คำตอบ: ไม่มีเอาต์พุต สวิตช์สลับง่ายเป็นสวิตช์สลับที่เรียบง่าย อุปกรณ์นี้ใช้พลังงานแยกต่างหาก แรงดันขาออกตรงกับแรงดันไฟฟ้าที่จ่าย 2: สวิตช์อิเล็กทรอนิกส์และรีเลย์ต่างกันอย่างไร 2: สวิตช์อิเล็กทรอนิกส์และรีเลย์ต่างกันอย่างไร? คำตอบ: ทั้งสองเป็นสวิตช์ รีเลย์รีเลย์รองรับกระแสไฟฟ้าที่สูงขึ้น (สูงสุด 20A) รีเลย์รีเลย์จัดการทั้ง AC และ DC ในขณะที่สวิตช์อิเล็กทรอนิกส์ทำงานกับ DC เท่านั้น 3: สวิตช์ที่ควบคุมโดยรอบการทำงาน PWM หรือไม่: สวิตช์ที่ควบคุมโดยรอบการทำงาน PWM คำตอบ: PWM เป็นรอบการทำงาน ใช้การควบคุม RC รุ่น PWM ที่มีรอบ 20 มิลลิวินาทีซึ่งระดับสูงอยู่ได้ 1 ถึง 2 มิลลิวินาที 4: สัญญาณเริ่มต้นคืออะไร? เฟรมเรตเท่าไหร่คะ คำตอบ: สัญญาณ PWM รุ่น RC: 1ms ถึง 1.3ms คือรัฐ A, 1.7ms ถึง 2ms คือรัฐ B การสลับจาก A เป็น B จะเปิดขึ้นโดยสลับจาก B เป็น A เป็น B เป็น B เพื่อเปิดเครื่องโดยสลับจาก B เป็น A เป็น A จะปิด โดยปกติจะเปิด / ปิดตามปกติ: เมื่อเครื่องรับส่งสัญญาณโดยปกติจะเปิดพักและปิดตามปกติ ไฟสีแดงของสวิตช์เปิดอยู่ในขณะที่ไฟสีน้ำเงินดับลงทำไมไฟสีแดงของสวิตช์ถึงเปิดขึ้นในขณะที่ไฟสีน้ำเงิน คำตอบ: ปัญหาขั้วสัญญาณ PWM ตรวจสอบเอาต์พุต PWM (ทดสอบกับเครื่องทดสอบเซอร์โว) จากนั้นตรวจสอบว่าช่วงการเดินทางเพียงพอหรือไม่ (ปรับการเดินทางให้สูงสุดและทดสอบใหม่) 6: สามารถควบคุมทิศทางมอเตอร์ (ไปข้างหน้า / ถอยหลัง) ได้หรือไม่? คำตอบ: ไม่มันควบคุมการเปิด / ปิดเท่านั้น 7: สามารถควบคุมหลายช่องได้หรือไม่? คำตอบ: สวิตช์รองรับเพียงช่องเดียว แต่ละช่องสามารถควบคุมการเปิดใช้งาน / ปิดเครื่องของรีเลย์ได้เพียงช่องเดียว 8: ฉันแค่ต้องเปลี่ยนสายสัญญาณไม่ใช่สายไฟ ได้มั้ยคะ คำตอบ: ฟังก์ชั่นรีเลย์ทำหน้าที่เป็นสวิตช์และสามารถควบคุมสายสัญญาณได้ 9: ข้อ จำกัด แรงดันไฟฟ้า / กระแสสูงสุดสำหรับรีเลย์คืออะไร? คำตอบ: แรงดันไฟฟ้า / กระแสรีเลย์: 20A ที่ 24V DC, 20A ที่ 125V AC 10: รีเลย์ชั่วขณะหรือสลักหรือไม่? คำตอบ: ขึ้นอยู่กับการตั้งค่ารีโมทคอนโทรลไม่ใช่รีเลย์เอง รีเลย์ต้องใช้สัญญาณ RC PWM เท่านั้นเพื่อเปลี่ยนช่อง แพคเกจรวมแพ็คเกจ สวิตช์ RC RC แบบ RC * 1
