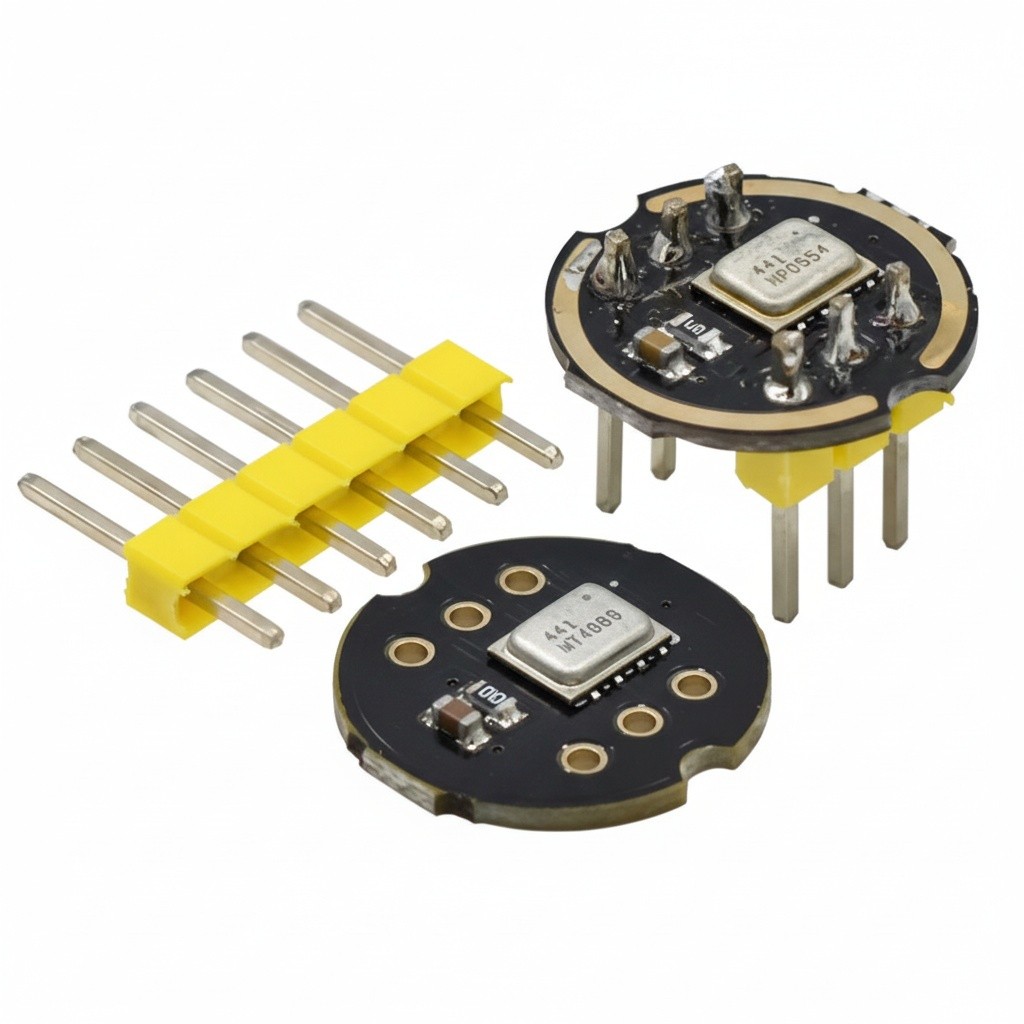

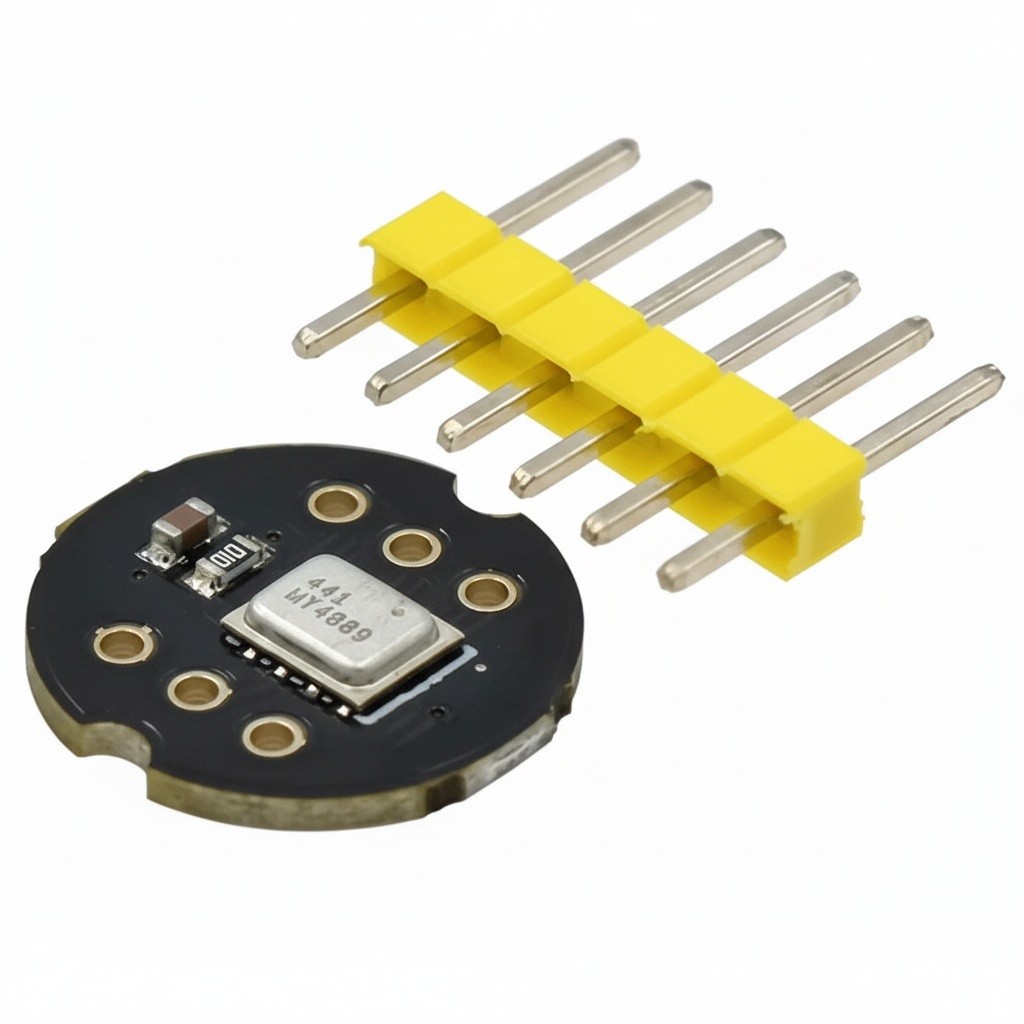

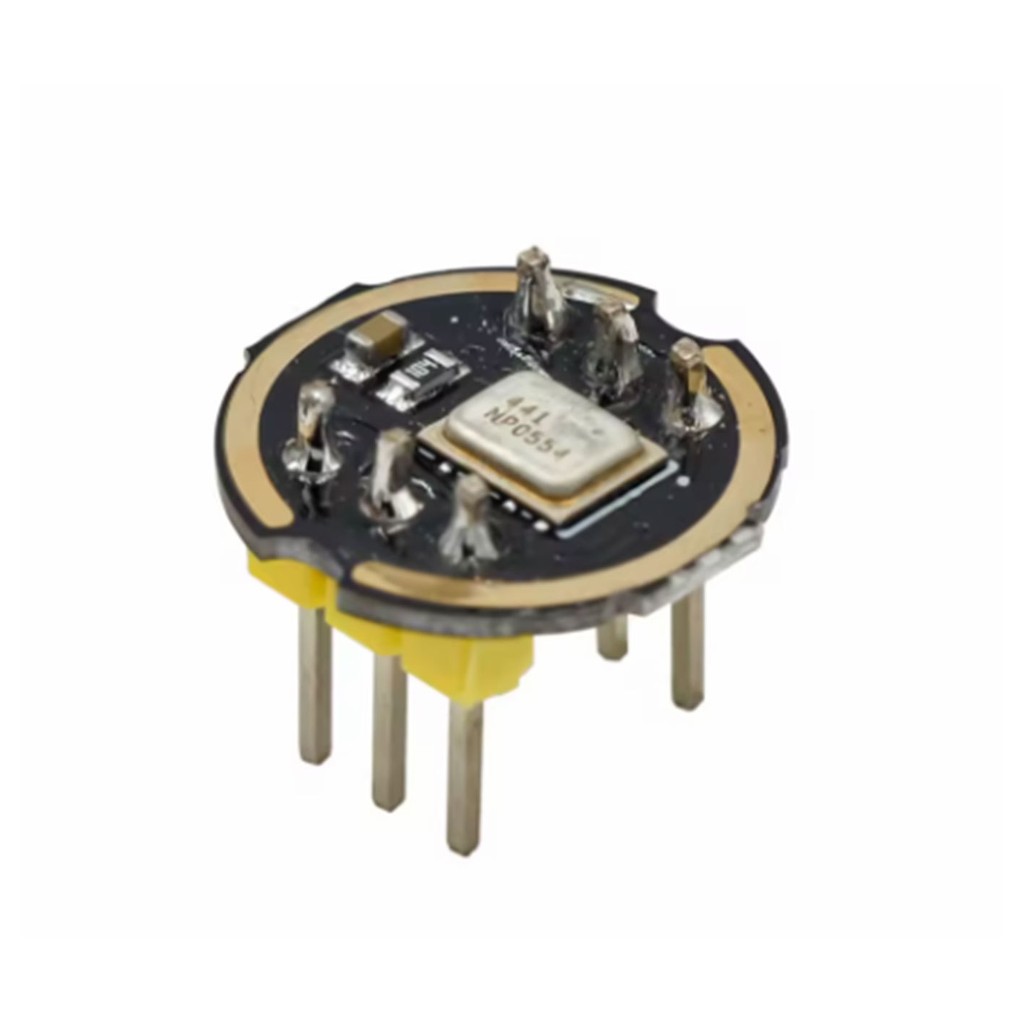

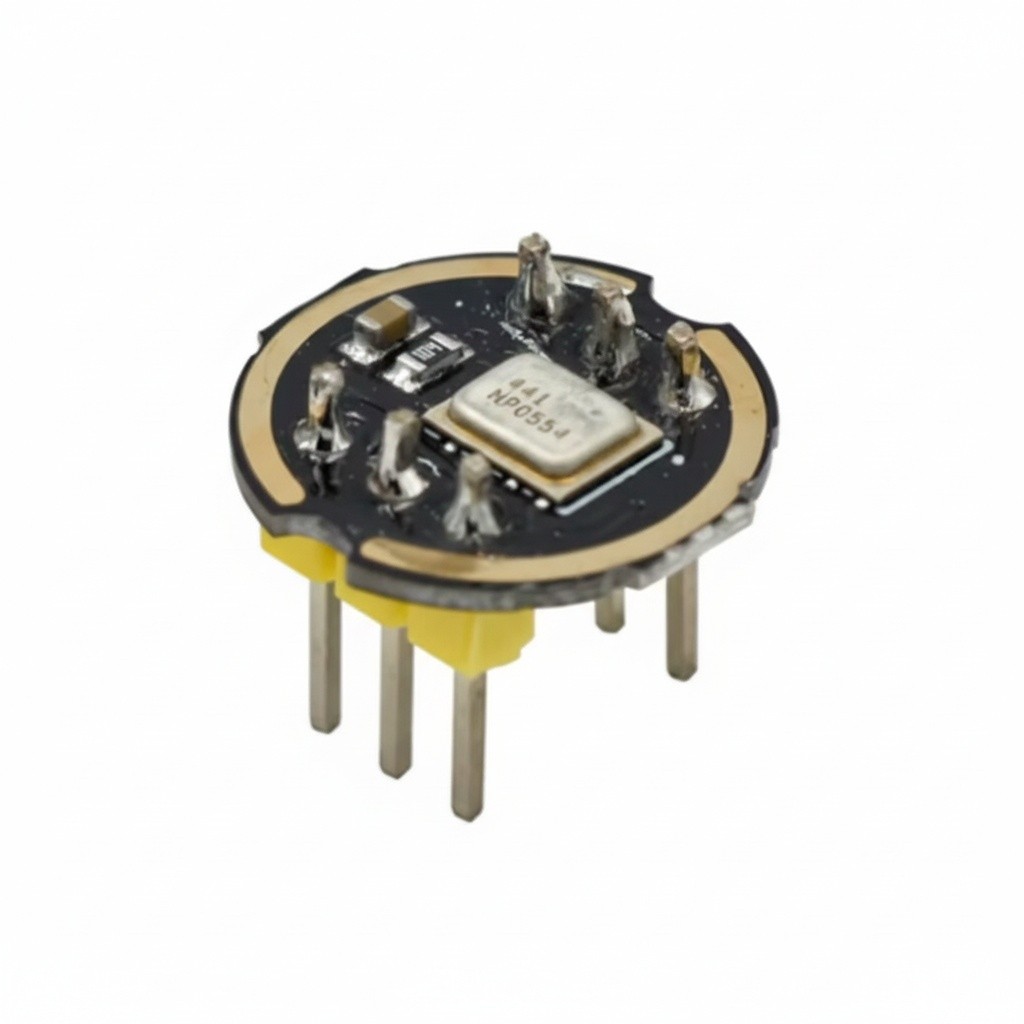

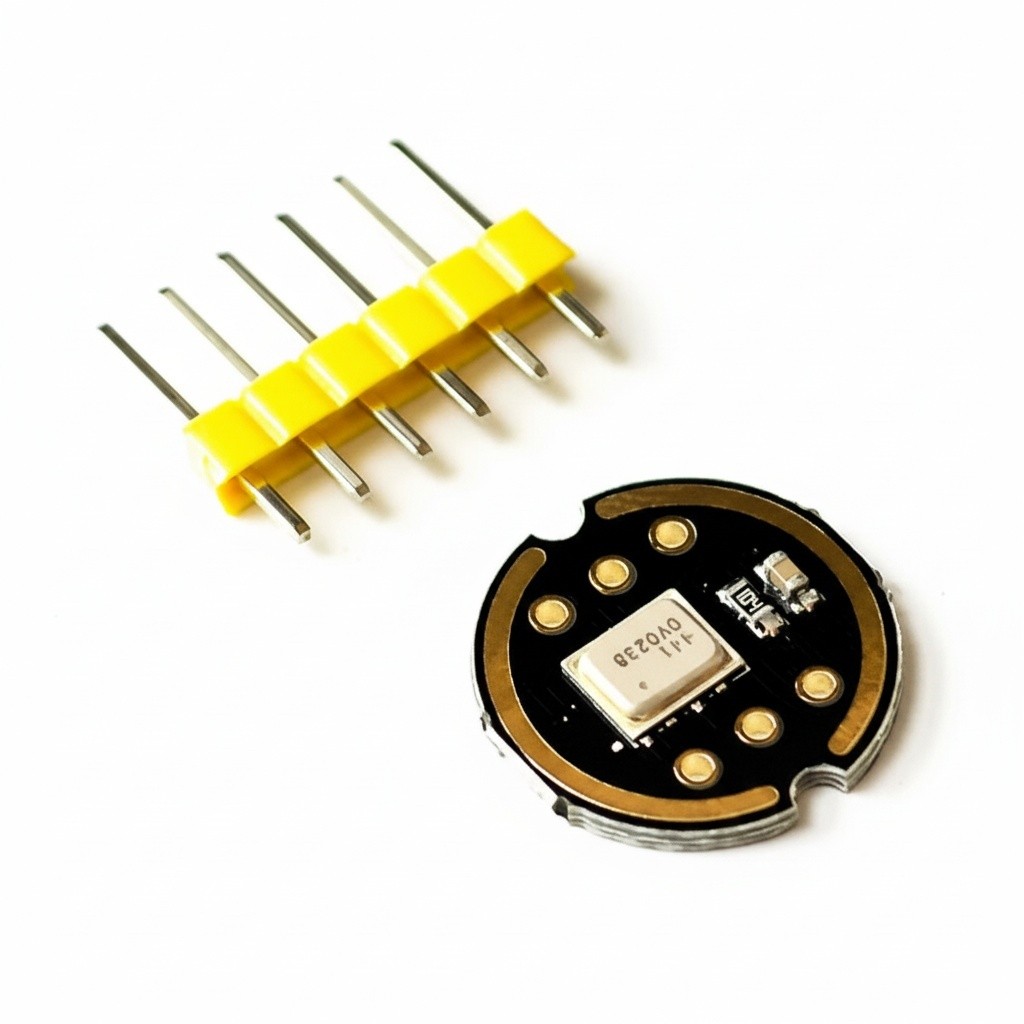

INMP441 MEMS I2S โมดูลไมค์ 24-bit กินไฟต่ำ 1.8-3.3V สำหรับ ESP32 60Hz-15kHz SNR 61 dBA

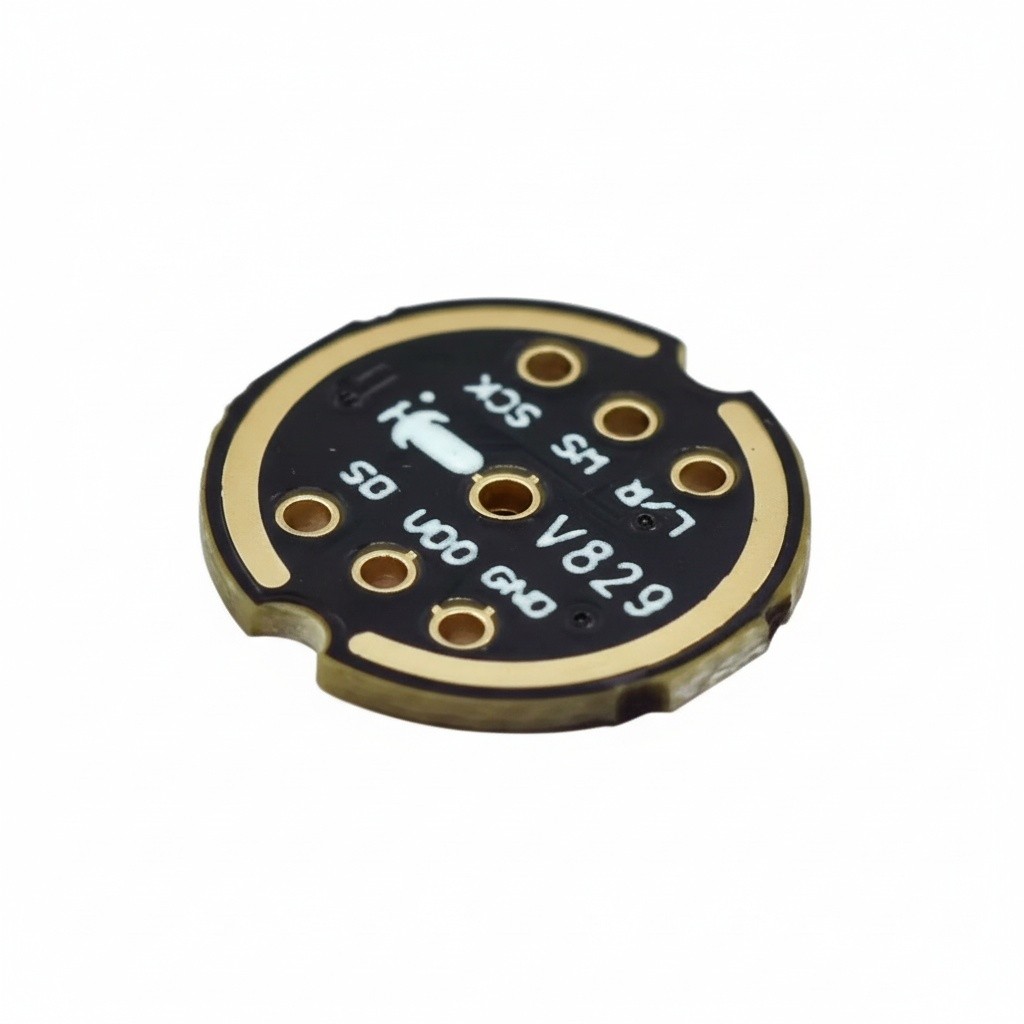

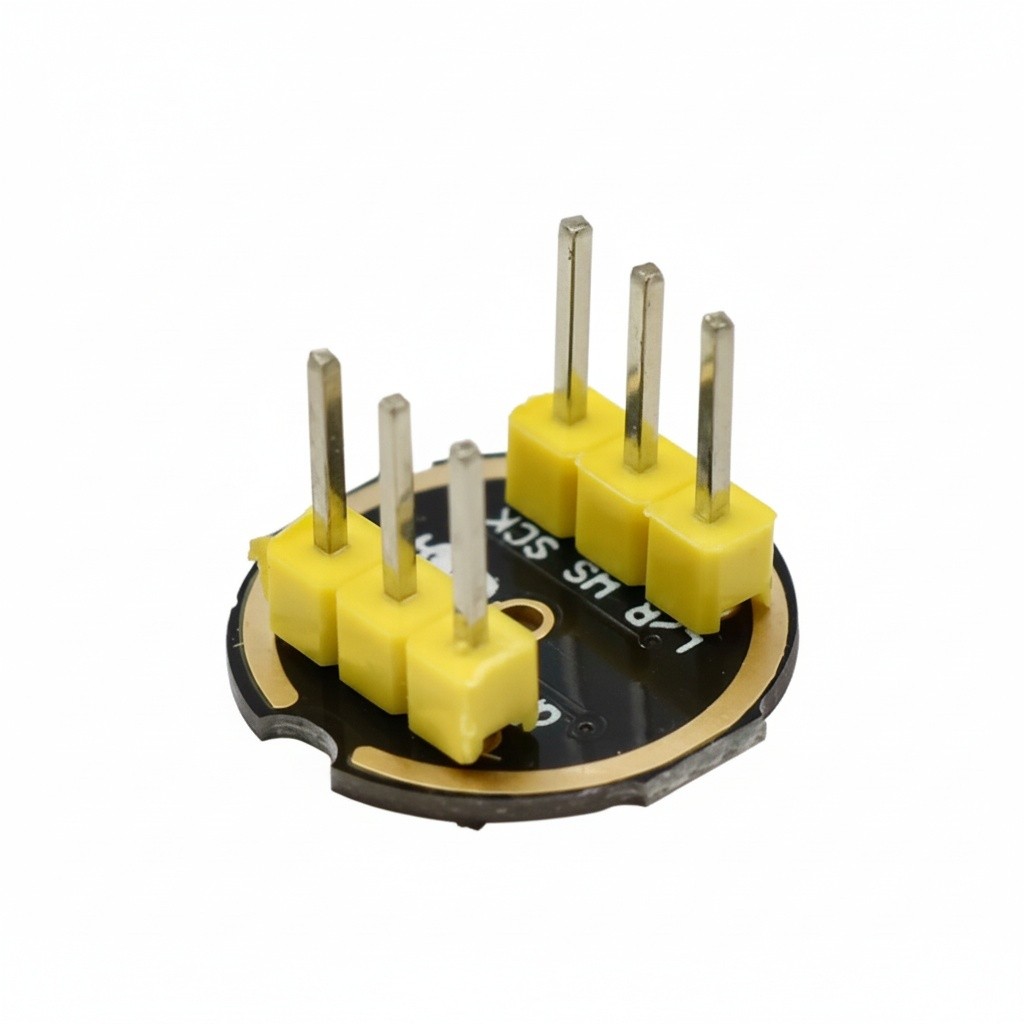

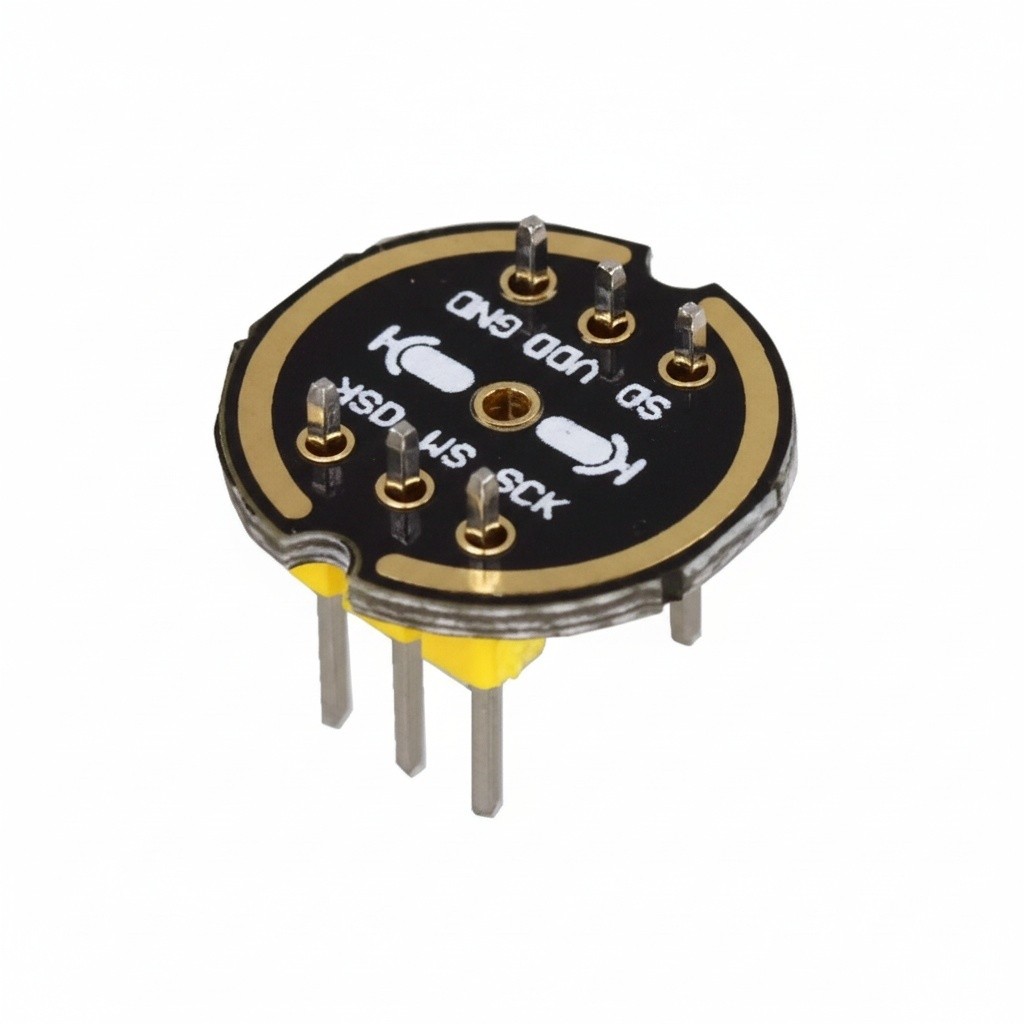

ภาพรวมผลิตภัณฑ์: INMP441 เป็นไมโครโฟน MEMS แบบรอบทิศทางประสิทธิภาพสูง ที่มาพร้อมกับเอาต์พุตดิจิทัลประหยัดพลังงานและช่องพอร์ตด้านล่าง ให้โซลูชันครบวงจรพร้อมเซ็นเซอร์ MEMS การปรับสัญญาณ แปลงสัญญาณอนาล็อกเป็นดิจิทัล ฟิลเตอร์ป้องกันสัญญาณรบกวนด้านความถี่ การจัดการพลังงาน และอินเทอร์เฟซ I²S มาตรฐาน INMP441 สามารถเชื่อมต่อโดยตรงกับตัวประมวลผลดิจิทัล เช่น DSP และไมโครคอนโทรลเลอร์ โดยไม่ต้องใช้โค้ดเสียง มีอัตราส่วนสัญญาณต่อเสียงรบกวนสูงเหมาะสำหรับงานรับเสียงระยะใกล้ และมีการตอบสนองย่านความถี่ที่ราบเรียบ กว้าง ให้เสียงที่เป็นธรรมชาติและชัดเจน ข้อมูลจำเพาะทางเทคนิค: - อินเทอร์เฟซ: ดิจิทัล I²S พร้อมข้อมูลความละเอียดสูง 24 บิต - อัตราส่วนสัญญาณต่อเสียงรบกวน (SNR): 61 dBA - ความไว: -26 dBFS - การตอบสนองความถี่: สม่ำเสมอในช่วง 60 Hz ถึง 15 kHz - การใช้พลังงาน: กระแสไฟต่ำเพียง 1.4 mA - การปฏิเสธแรงดันไฟฟ้ารบกวน (PSR): -75 dBFS คำจำกัดความของอินเทอร์เฟซ: - SCK: สัญญาณนาฬิกาสำหรับการสื่อสาร I²S - WS: สัญญาณ Word select สำหรับการสื่อสาร I²S - L/R: เลือกช่องซ้าย/ขวา; เมื่อมีค่า Low ไมโครโฟนจะส่งออกไปยังช่องซ้ายในเฟรม I²S และเมื่อเป็น High จะส่งออกไปยังช่องขวา - SD: เอาต์พุตข้อมูลแบบอนุกรมสำหรับการสื่อสาร I²S - VCC: อินพุตจ่ายไฟ รองรับ 1.8V ถึง 3.3V - GND: กราวด์ ลักษณะทางกายภาพ: - โมดูลนี้มาพร้อมคู่มือการใช้งาน สำหรับเชื่อมต่อกับโมดูล ESP32 ที่รองรับ I²S การเชื่อมต่อกับบอร์ดพัฒนา ESP32: - SCK ต่อกับ GPIO14 - SD ต่อกับ GPIO32 - WS ต่อกับ GPIO15 - L/R ต่อกับ GND - GND ต่อกับ GND - VDD ต่อกับ VDD3.3 Product Overview: The INMP441 is a high-performance omnidirectional MEMS microphone featuring a low-power digital output and bottom port. It provides a complete solution integrating a MEMS sensor, signal conditioning, analog-to-digital conversion, frequency-domain noise filtering, power management, and a standard I²S interface. The INMP441 can connect directly to digital processors such as DSPs and microcontrollers without requiring an audio codec. With a high signal-to-noise ratio, it is ideal for near-field audio capture and offers a smooth, wide frequency response for natural and clear sound reproduction. Technical Specifications: - Interface: Digital I²S with high-resolution 24-bit data - Signal-to-Noise Ratio (SNR): 61 dBA - Sensitivity: -26 dBFS - Frequency Response: Flat from 60 Hz to 15 kHz - Power Consumption: Low current, only 1.4 mA - Power Supply Rejection (PSR): -75 dBFS Interface Definitions: - SCK: Clock signal for I²S communication - WS: Word select signal for I²S communication - L/R: Left/Right channel selection; when Low, the microphone outputs to the left channel in the I²S frame, and when High, outputs to the right channel - SD: Serial data output for I²S communication - VCC: Power supply input, supports 1.8V to 3.3V - GND: Ground Physical Characteristics: - This module comes with a user manual for connection with ESP32 modules supporting I²S Connection to ESP32 Development Board: - SCK to GPIO14 - SD to GPIO32 - WS to GPIO15 - L/R to GND - GND to GND - VDD to VDD3.3 📣📣📣 🌟วิธีการใช้สินค้า📘 กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม 🌟เงื่อนไขการรับประกันสินค้า🛠️ - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น 🏭) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย 🌟การตัดรอบและการจัดส่งสินค้า🚀 - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ 🌟การออกใบกำกับภาษี/ใบเสร็จรับเงิน 🗒️ - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม 🙏🙏🙏
