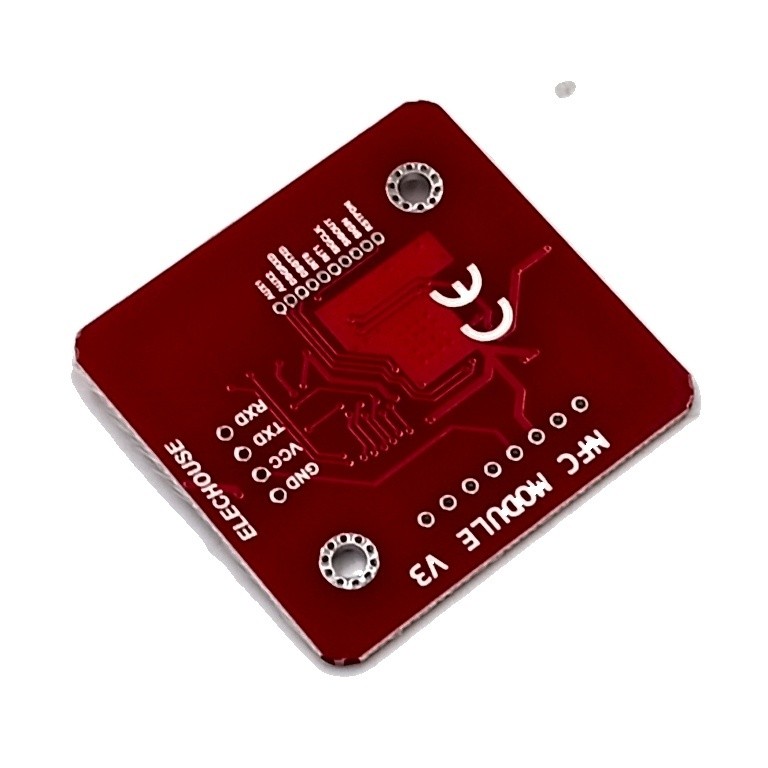

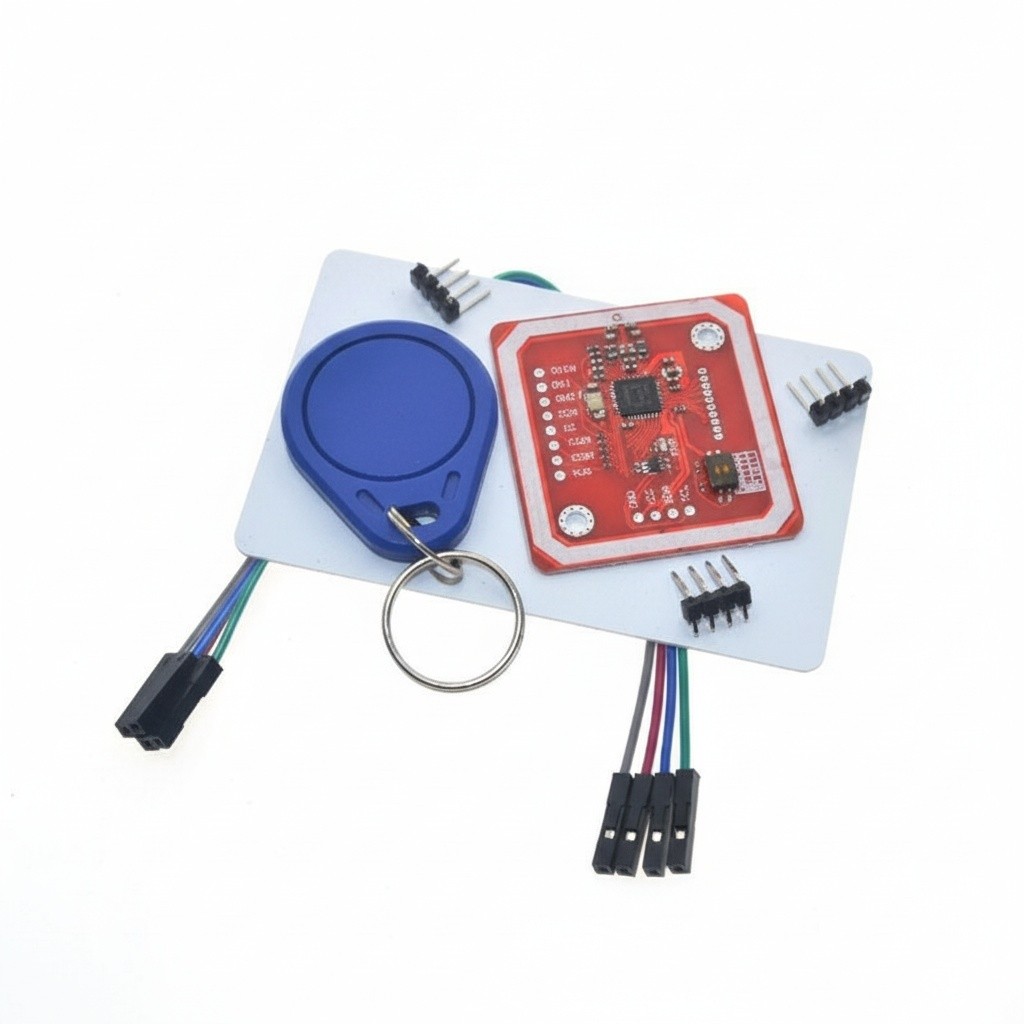

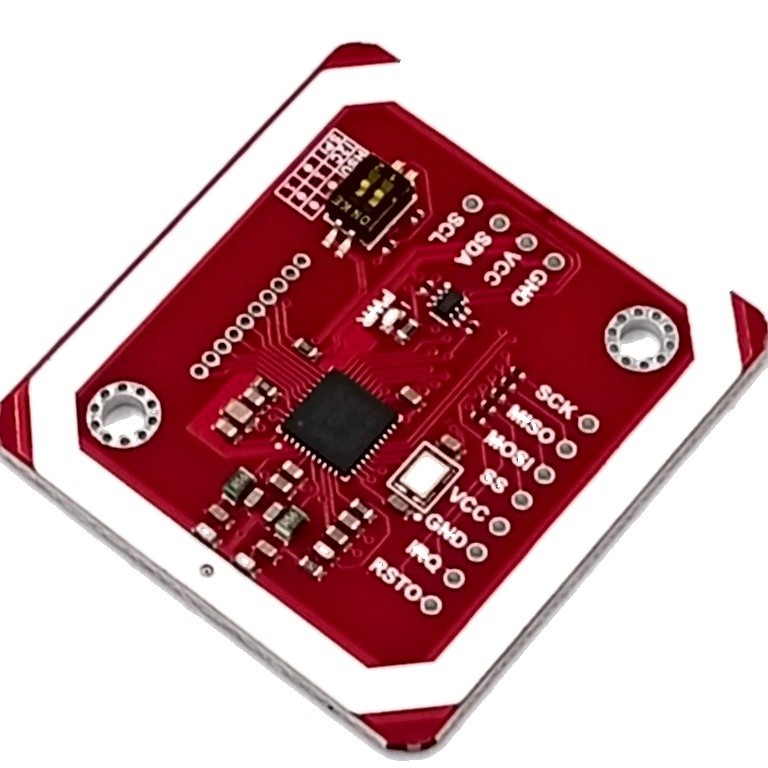

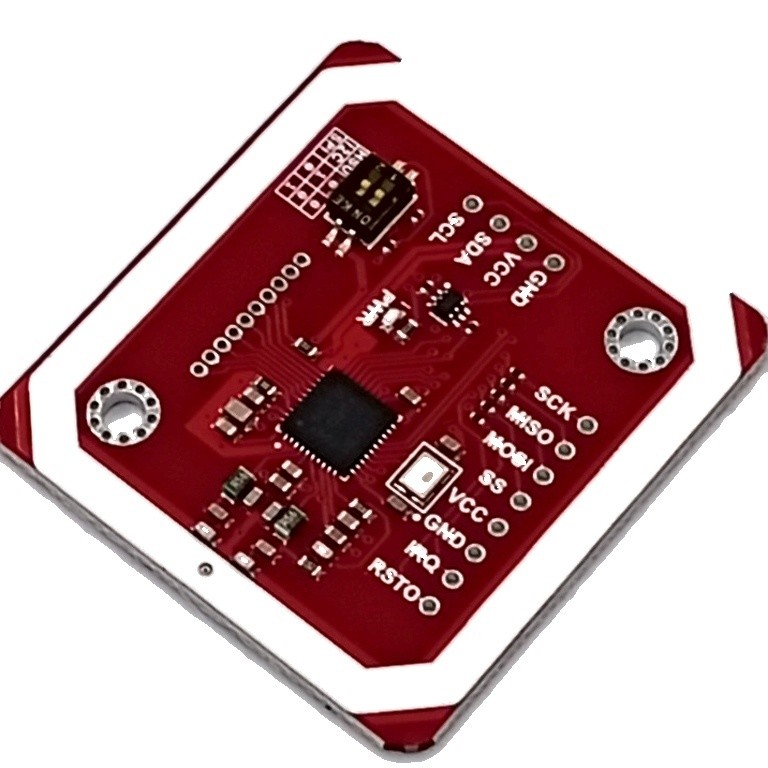

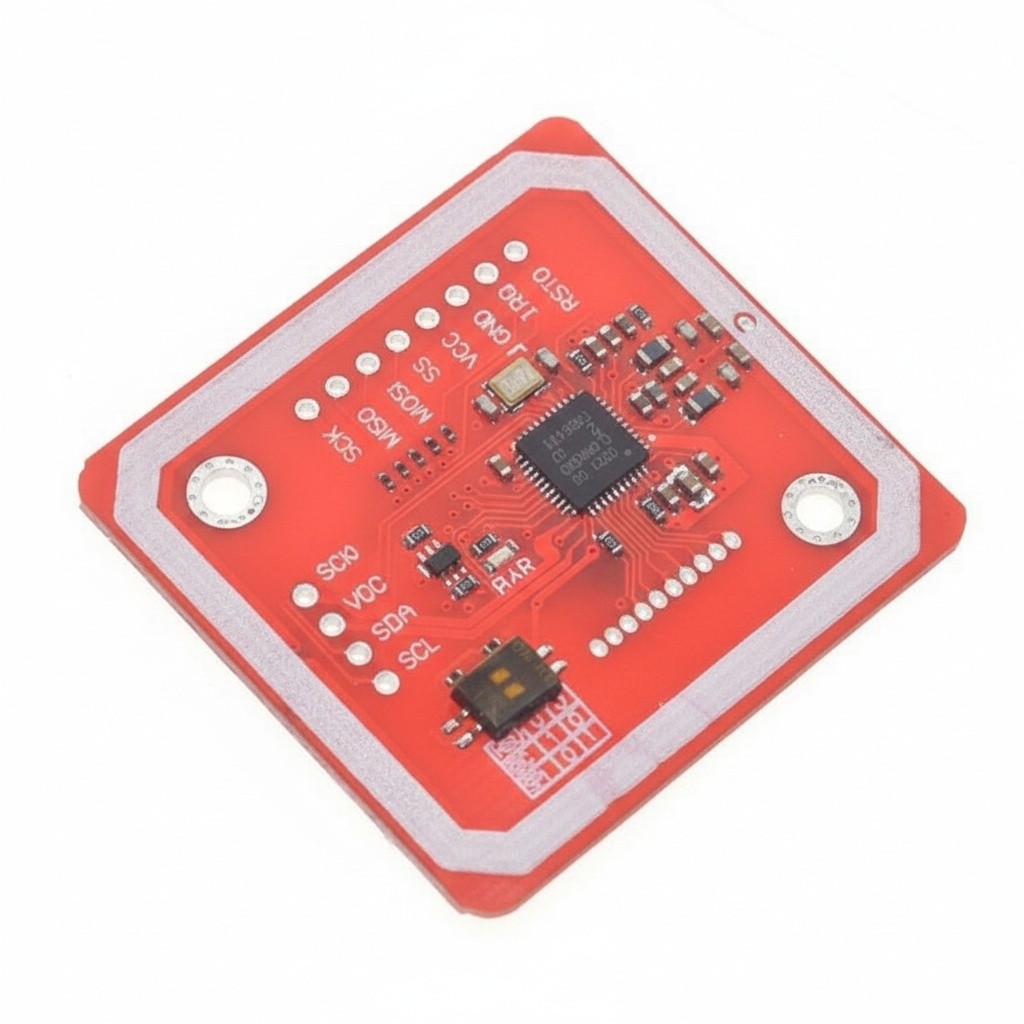

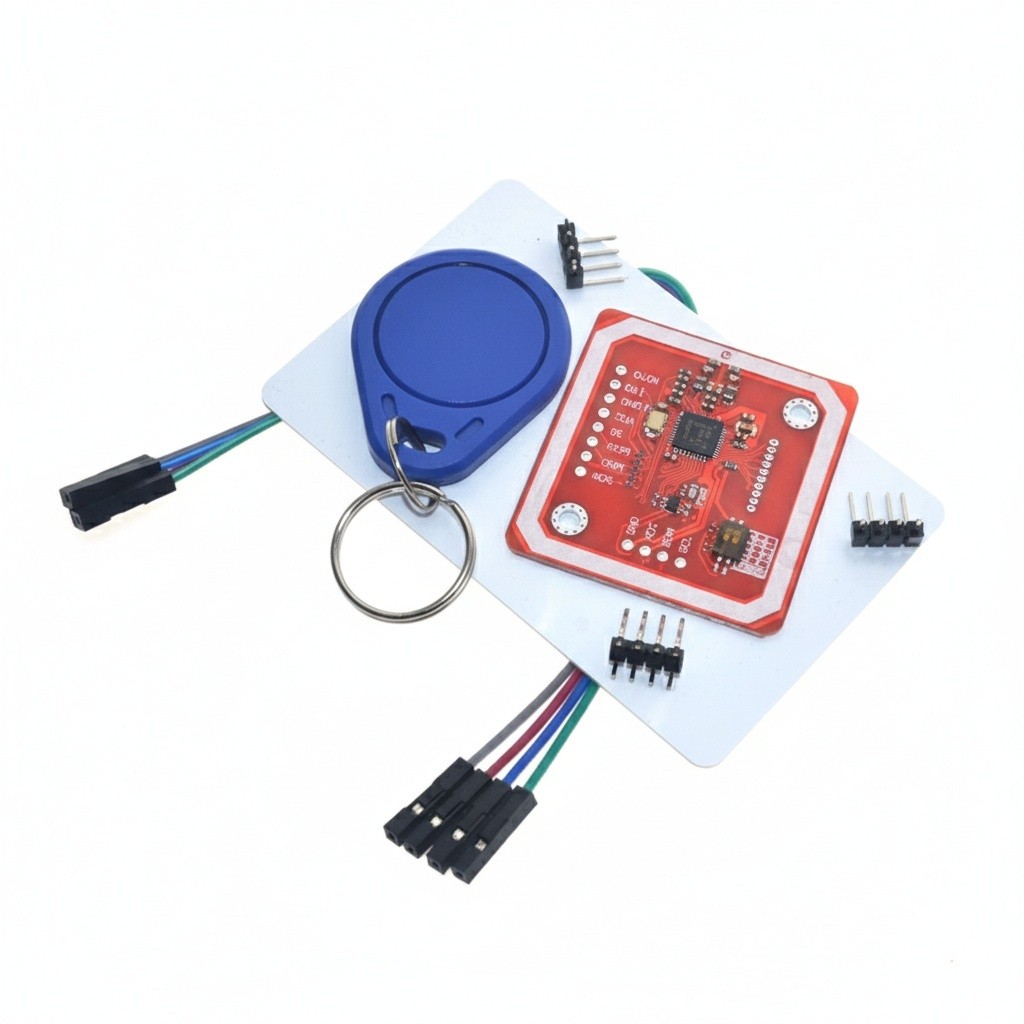

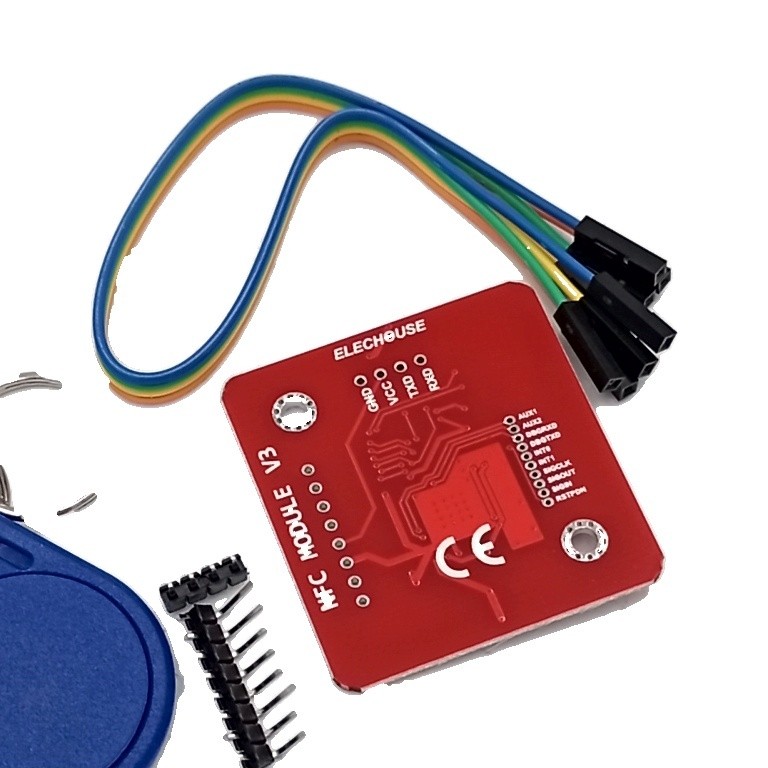

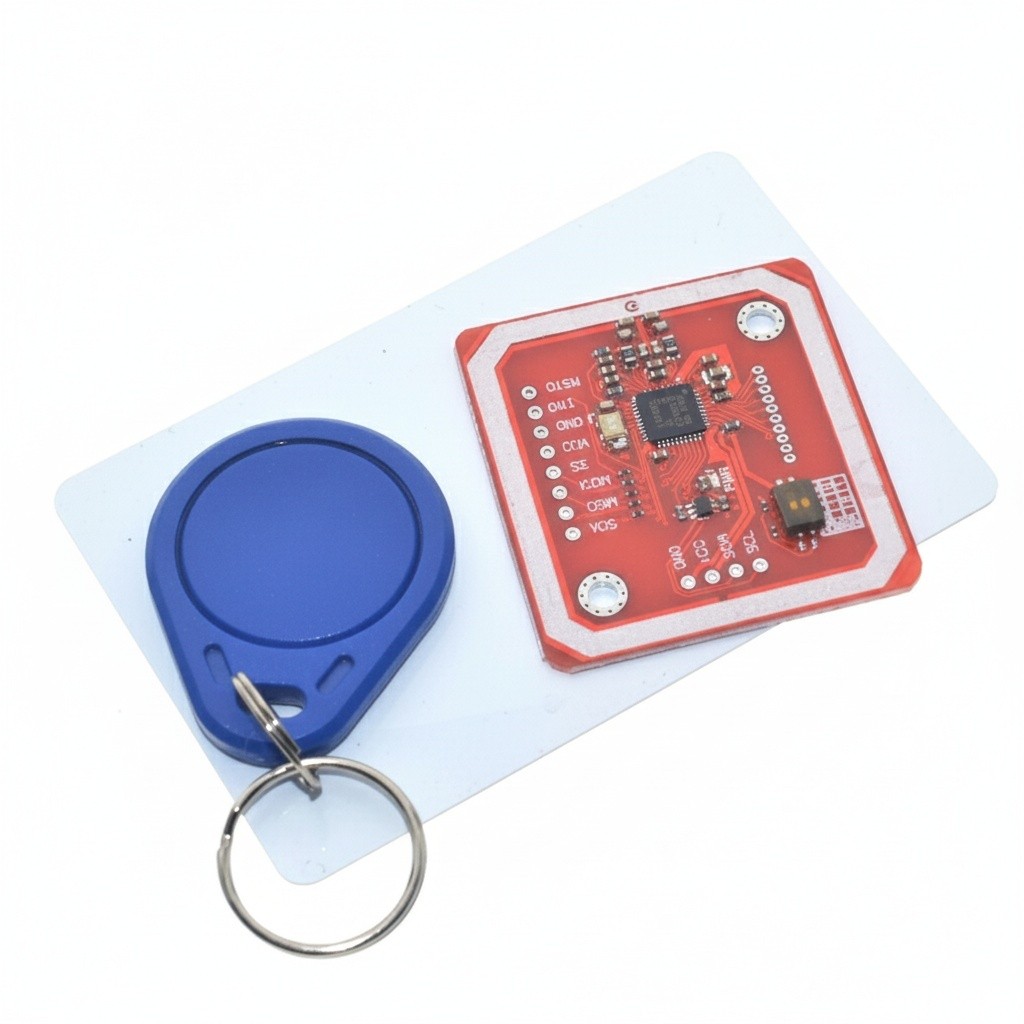

PN532 NFC RFID V3 โมดูล รองรับ Android เชื่อมต่อไร้สาย NFC ขนาดเล็ก สำหรับ Arduino IoT

ชื่อสินค้า: โมดูล PN532 NFC RFID V3 ภาพรวม: โมดูล PN532 NFC RFID V3 เป็นส่วนประกอบที่มีความยืดหยุ่นสูงและใช้งานง่าย โดยออกแบบบนชิป NXP PN532 ที่ได้รับความนิยมสูง เหมาะสำหรับการประยุกต์ในงาน Near Field Communication (NFC) โดยโมดูลนี้เหมาะสำหรับผู้สนใจอิเล็กทรอนิกส์และนักพัฒนาโปรเจกต์ที่ต้องการผสานเทคโนโลยี NFC เข้าในโครงการของตน ช่วยให้สามารถแลกเปลี่ยนข้อมูลไร้สายระหว่างอุปกรณ์อัจฉริยะได้อย่างราบรื่นในระยะใกล้ คุณสมบัติเด่น: - ขนาดกะทัดรัด ง่ายต่อการติดตั้งในโปรเจกต์หลากหลายประเภท - รองรับอินเทอร์เฟซการสื่อสารหลากหลายรูปแบบ: I2C, SPI และ High-Speed UART (HSU) เพื่อความยืดหยุ่นในการใช้งาน - สามารถอ่านและเขียนแท็ก RFID ได้ - รองรับการสื่อสารแบบ Peer-to-Peer (P2P) ด้วย NFC - เชื่อมต่อ NFC กับสมาร์ทโฟน Android ได้ - ระยะการอ่านโดยทั่วไปอยู่ที่ 5 ซม. ถึง 7 ซม. - มีวงจรเลเวลชิฟต์เตอร์ในตัว รองรับ I2C และ UART TTL ที่แรงดัน 5V รวมถึง SPI TTL ที่แรงดัน 3.3V - ใช้งานร่วมกับ Arduino ได้อย่างง่ายดาย รองรับการติดตั้งพร้อม Arduino shields รองรับแท็กและบัตร RFID: - บัตร Mifare 1K, 4K, Ultralight, และซีรีส์ DESFire - บัตรที่รองรับมาตรฐาน ISO/IEC 14443-4 เช่น CD97BX, CD Light และ DESFire EV1 - บัตร IRT5001 - บัตร FeliCa อาทิ RCS_860 และ RCS_854 รายละเอียดทางเทคนิค: - มีขา I/O จากชิป PN532 ให้เลือกใช้งานได้หลากหลาย - สามารถเปลี่ยนโหมดอินเทอร์เฟซ (I2C/SPI/UART) ได้ง่ายด้วยการต่อขาที่กำหนด - มีไลบรารี Arduino ที่ครบถ้วน ช่วยให้งานพัฒนาเป็นไปอย่างรวดเร็ว การกำหนดขา: - VCC: ขาไฟเลี้ยง - GND: ขากราวด์ - SDA, SCL: ขาอินเทอร์เฟซ I2C สำหรับส่งข้อมูลและสัญญาณนาฬิกา - SCK, MISO, MOSI: ขาสำหรับการสื่อสารแบบ SPI - TX0, RXD: ขาส่งและรับของ UART - RST0: ขารีเซ็ต สิ่งที่มีในชุด: - โมดูล PN532 NFC RFID จำนวน 1 ชิ้น - สาย 4 ขา (ระยะห่างขา 2.54 มม.) จำนวน 1 เส้น - บัตร Mifare One S50 สีขาว จำนวน 1 ใบ - บัตร Mifare One S50 คีย์การ์ด จำนวน 1 ใบ - ขา PIN ชนิดงอ 12 ตำแหน่ง จำนวน 1 ชุด หมายเหตุ: โมดูลนี้มาพร้อมความสามารถ NFC ที่รองรับการใช้งานพื้นฐานกับสมาร์ทโฟน Android ได้ เช่น การส่ง URL เพื่อเปิดเว็บเพจบนสมาร์ทโฟน โมดูล PN532 NFC RFID V3 มอบความครบถ้วนทั้งด้านคุณสมบัติและสเปกทางเทคนิค เหมาะสำหรับการพัฒนาและสร้างต้นแบบระบบ และแอปพลิเคชันที่ใช้เทคโนโลยี NFC Product Name: PN532 NFC RFID Module V3 Overview: The PN532 NFC RFID Module V3 is a highly flexible and user-friendly component, designed around the popular NXP PN532 chip. It is ideal for applications involving Near Field Communication (NFC) and suits electronics enthusiasts and developers looking to integrate NFC technology into their projects. This module enables seamless wireless data exchange between smart devices at close range. Key Features: - Compact size, easy to install into various types of projects - Supports multiple communication interfaces: I2C, SPI, and High-Speed UART (HSU) for maximum flexibility - Capable of reading and writing RFID tags - Supports Peer-to-Peer (P2P) communication via NFC - NFC connectivity with Android smartphones - Typical reading distance of 5 cm to 7 cm - Built-in level shifter circuit supports I2C and UART TTL at 5V and SPI TTL at 3.3V - Simple integration with Arduino, fully compatible with Arduino shields Supported RFID Tags and Cards: - Mifare 1K, 4K, Ultralight, and DESFire series cards - ISO/IEC 14443-4 compliant cards such as CD97BX, CD Light, and DESFire EV1 - IRT5001 cards - FeliCa cards including RCS_860 and RCS_854 Technical Specifications: - Multiple I/O pins directly from the PN532 chip for versatile use - Interface mode easily switchable (I2C/SPI/UART) via designated pin connections - Comprehensive Arduino libraries facilitate rapid development Pin Configuration: - VCC: Power Supply - GND: Ground - SDA, SCL: I2C data and clock interface pins - SCK, MISO, MOSI: SPI communication pins - TX0, RXD: UART trans 📣📣📣 🌟วิธีการใช้สินค้า📘 กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม 🌟เงื่อนไขการรับประกันสินค้า🛠️ - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น 🏭) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย 🌟การตัดรอบและการจัดส่งสินค้า🚀 - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ 🌟การออกใบกำกับภาษี/ใบเสร็จรับเงิน 🗒️ - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม 🙏🙏🙏
