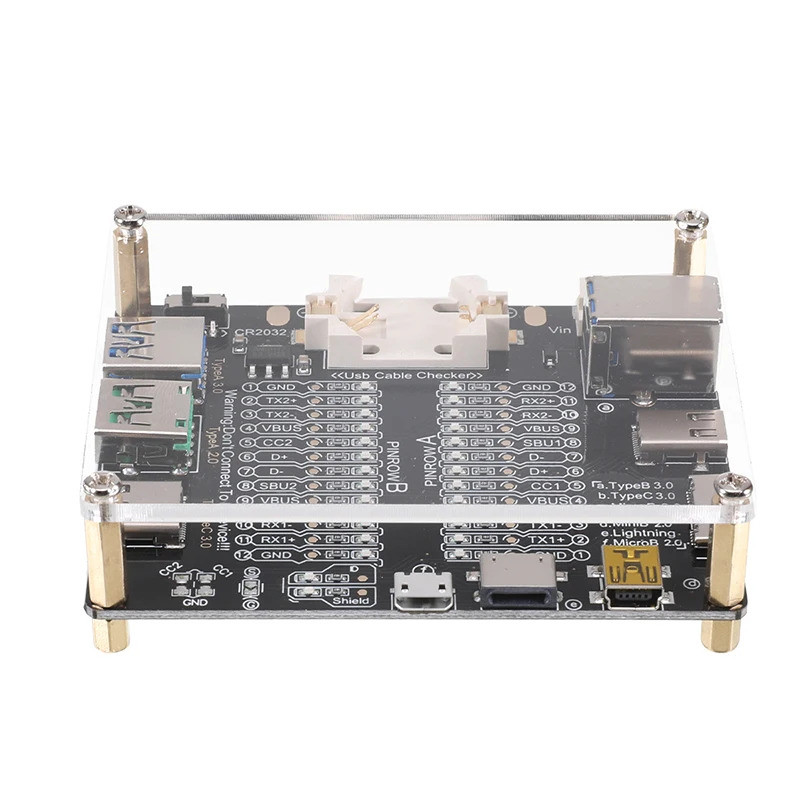

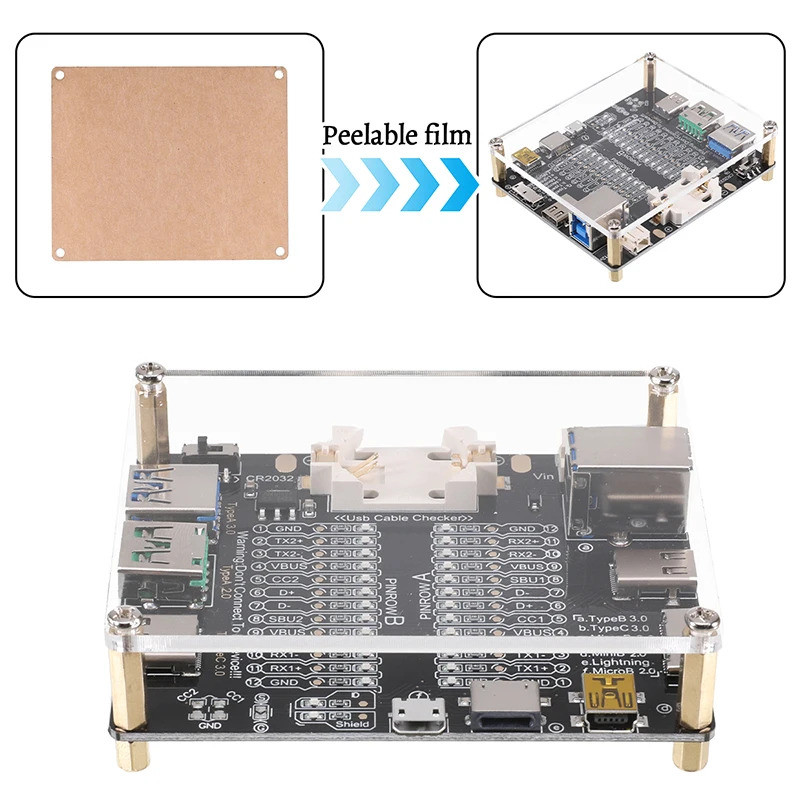

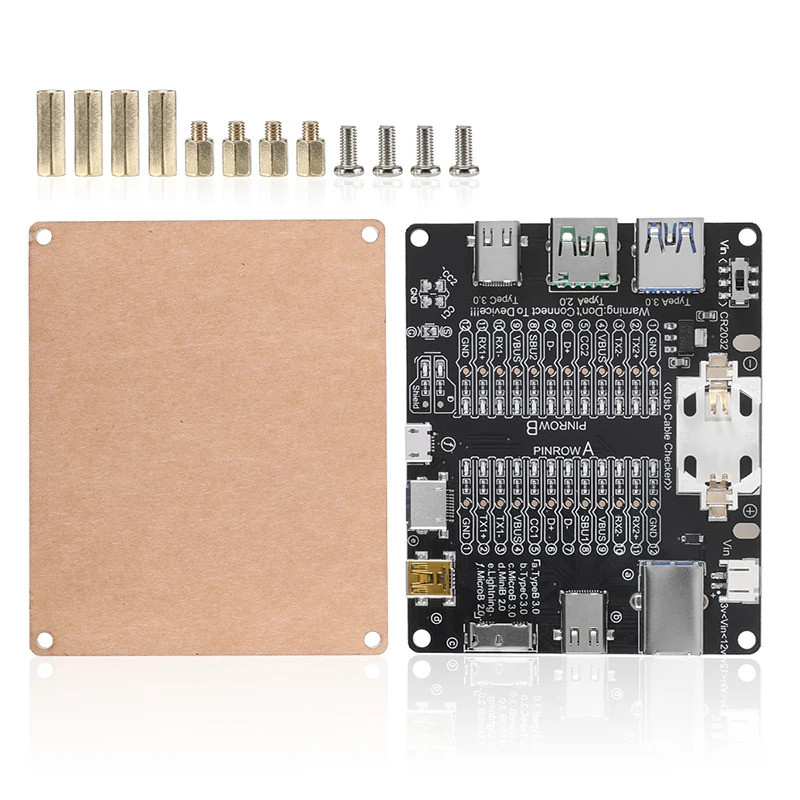

บอร์ดทดสอบสายเคเบิล USB เครื่องตรวจสอบสายข้อมูลพร้อมเคสอะคริลิคตัวบ่งชี้ LED สําหรับชาร์จ TYPE-C Micro Type A Type B Data Cable Test

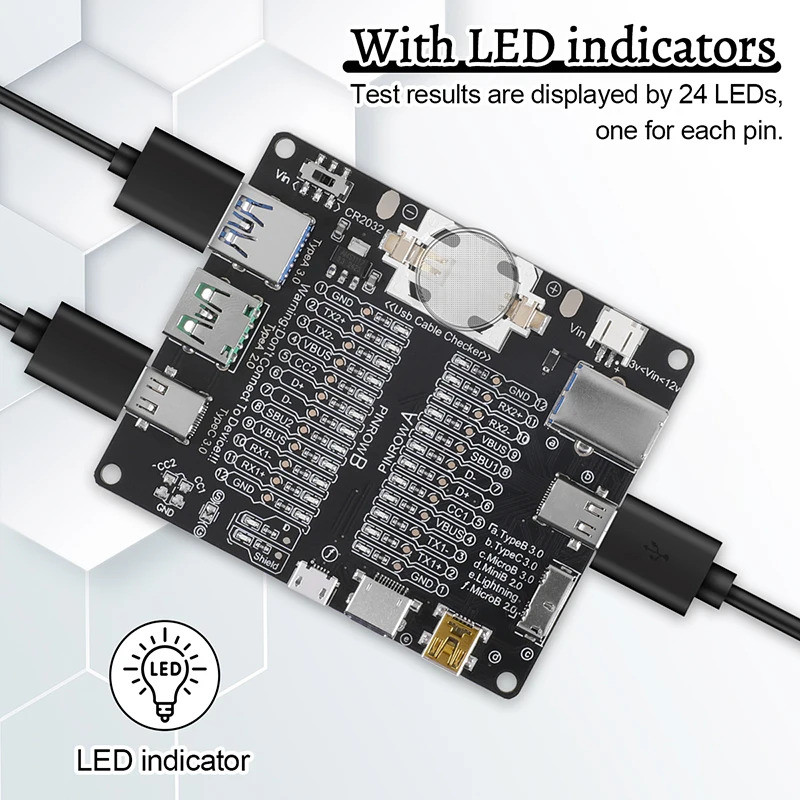

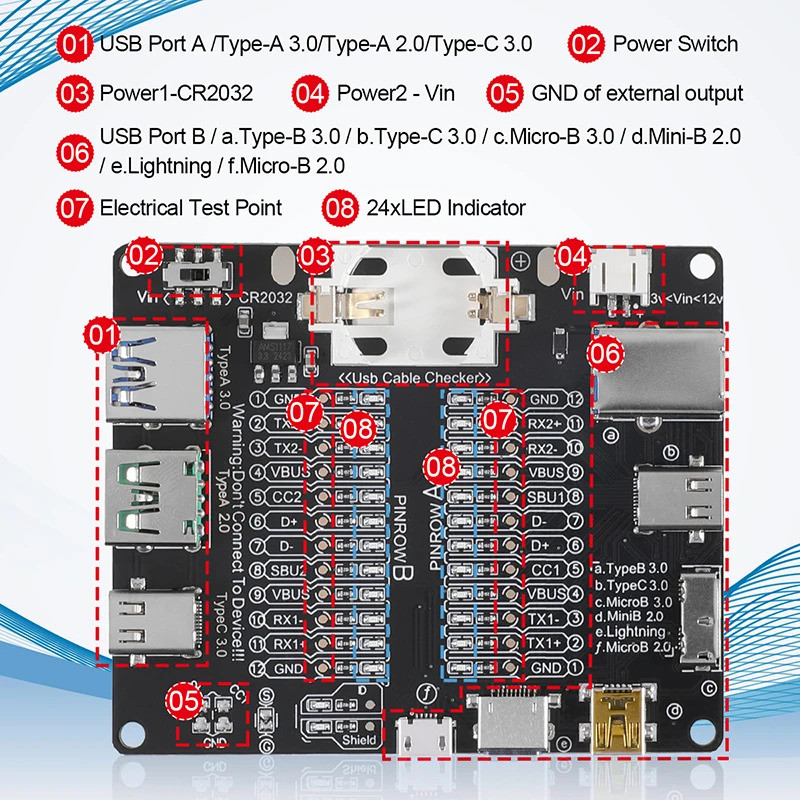

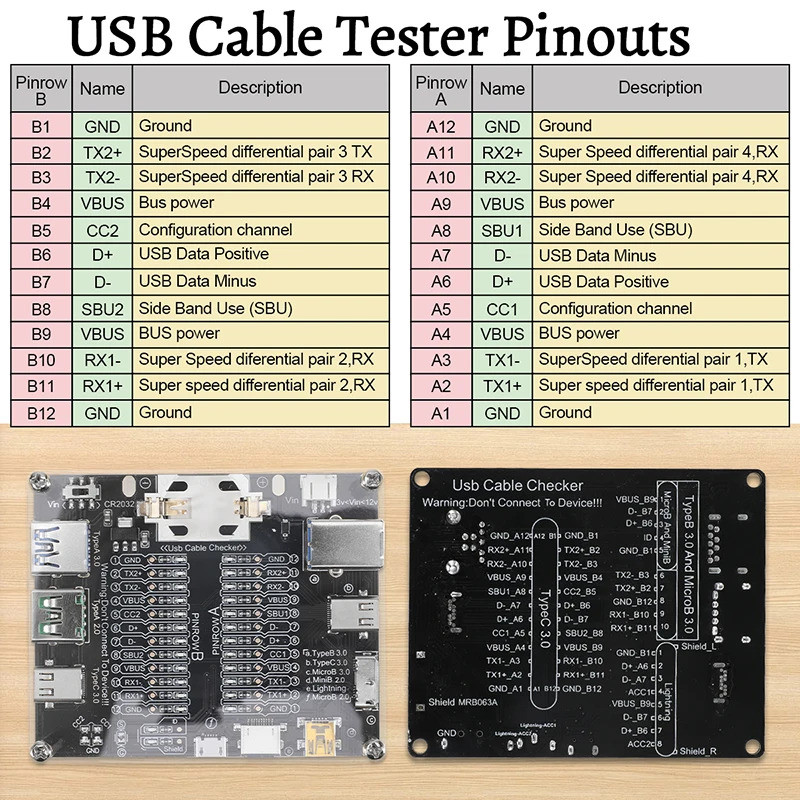

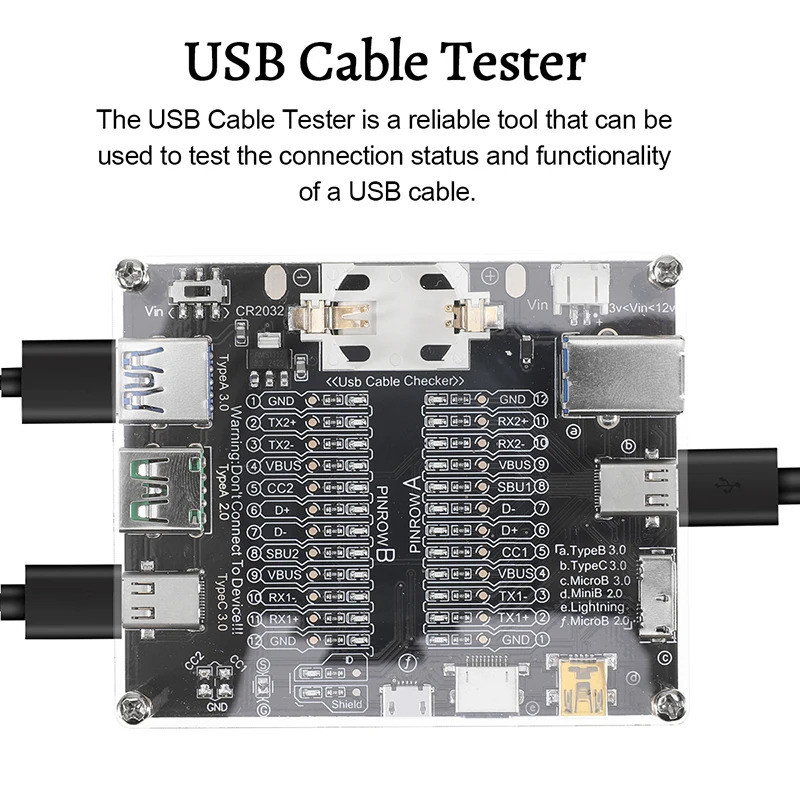

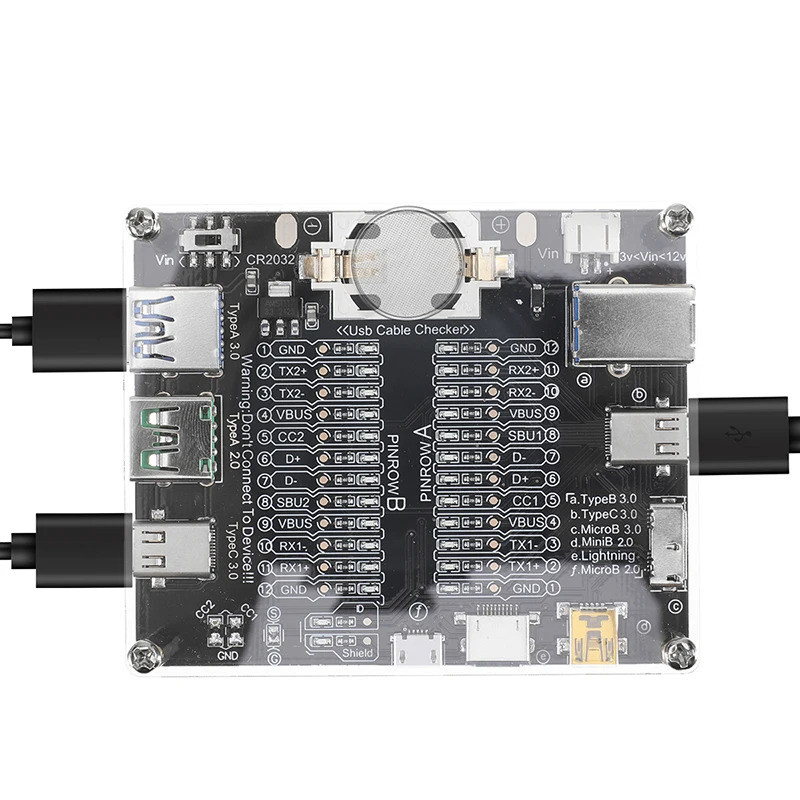

ตัวตรวจสอบสายเคเบิล USB สำหรับชาร์จ TYPE-C Micro Type A Data Cable Tester Board Data Wire Checker พร้อมเคสอะคริลิคไฟ LED สำหรับชาร์จ TYPE-C Micro Type A การทดสอบสายเคเบิลข้อมูล Type B รายละเอียด: คุณสมบัติ: 1. เครื่องทดสอบสาย USB เป็นเครื่องมือที่เชื่อถือได้ที่ใช้ในการทดสอบสถานะการเชื่อมต่อและการทำงานของสาย USB 2. การออกแบบที่เรียบง่ายและใช้งานง่าย ผู้ใช้จำเป็นต้องเสียบปลายทั้งสองของสาย USB เพื่อทดสอบเข้ากับขั้วต่อที่เกี่ยวข้องเท่านั้นไฟ LED จะแสดงการทำงานและสถานะการเชื่อมต่อของสาย USB สิ่งนี้ช่วยให้ผู้ใช้เข้าใจสถานะของสายเคเบิลได้อย่างสังหรณ์ใจไม่ว่าจะมีสายการส่งข้อมูลที่ขาดหายไปสาย TX / RX ข้อมูลความเร็วสูงหรือความเสียหายทางกายภาพที่นำไปสู่การเชื่อมต่อ ไม่สามารถทดสอบความจุของสายเคเบิลได้) 3. ขนาด PCB: 3.35 นิ้ว x 2.76 นิ้ว (85 มม. x 70 มม.) 4. กำลังไฟ: พลังงาน 1 - แบตเตอรี่ปุ่ม CR2032, กำลังไฟ 2 - วิน (แหล่งจ่ายไฟภายนอก) ช่วงวิน: 3-12v 5. ประเภทการวัด: TypeB 3.0, TypeB 2.0, TypeC 3.0 / 3.1 / 3.2, MicroB 3.0, MicroB 2.0, MiniB 2.0 และ Lightning ทดสอบ 11 ทดสอบ 1 เมื่อไฟ GND และ VBUS สว่างขึ้นแสดงว่าสายเคเบิลข้อมูล USB มีฟังก์ชันการชาร์จเท่านั้น ทดสอบ 2 ครั้งต่อวัน ไฟแสดงว่าสายเคเบิลข้อมูล USB มีทั้งความสามารถในการชาร์จและการส่งข้อมูล ทดสอบการทดสอบ 3 เมื่อไฟ GND, TX2 +, TX2-, VUBS, CC2, D + และ D- ติดแสดงว่าสายเคเบิลข้อมูล USB มีทั้งความสามารถในการชาร์จและส่งข้อมูลความเร็วสูง เป็นสาย USB 3.0, 3.1 หรือ 3.2 ทดสอบ 44 ทดสอบการทดสอบ 4 เมื่อไฟทั้งหมดเปิดอยู่ (ยกเว้น D + หนึ่ง D และ D- หนึ่งตัว) แสดงว่าสายเคเบิลข้อมูล USB รองรับฟังก์ชันที่ครอบคลุมรวมถึงการชาร์จการส่งข้อมูลเสียงและการส่งวิดีโอ สายเคเบิลที่เสียหายจากการทดสอบสายเคเบิลที่เสียหาย ตัวทดสอบสายยูเอสบีสามารถตรวจจับได้ว่ามีสายขาดภายในสายเคเบิลหรือไม่ หากสายขาดการเชื่อมต่อไฟ LED ที่เกี่ยวข้องจะไม่สว่างขึ้น ตัวอย่างเช่นหากสายข้อมูล D + และ D- ของสาย USB Type-C ถูกตัดไฟแสดงสถานะ D + และ D- LED บนเครื่องทดสอบ USB จะไม่สว่างดังที่แสดงในแผนภาพ เนื่องจากมีสาย USB หลายประเภทเราจึงแสดงเฉพาะตัวแทนบางส่วนในภาพเท่านั้น แต่วิธีการระบุสายเคเบิลข้อมูล USB ยังคงเหมือนเดิม โปรดดูคำอธิบายภาพเพื่อดูคำแนะนำ ขอขอบคุณสำหรับความเข้าใจของคุณ! คุณจะได้รับ: เครื่องทดสอบสาย USB 1 เส้นและ 1 เส้น กรุณาตรวจสอบรูปภาพเพื่อดูรายละเอียดเพิ่มเติม
