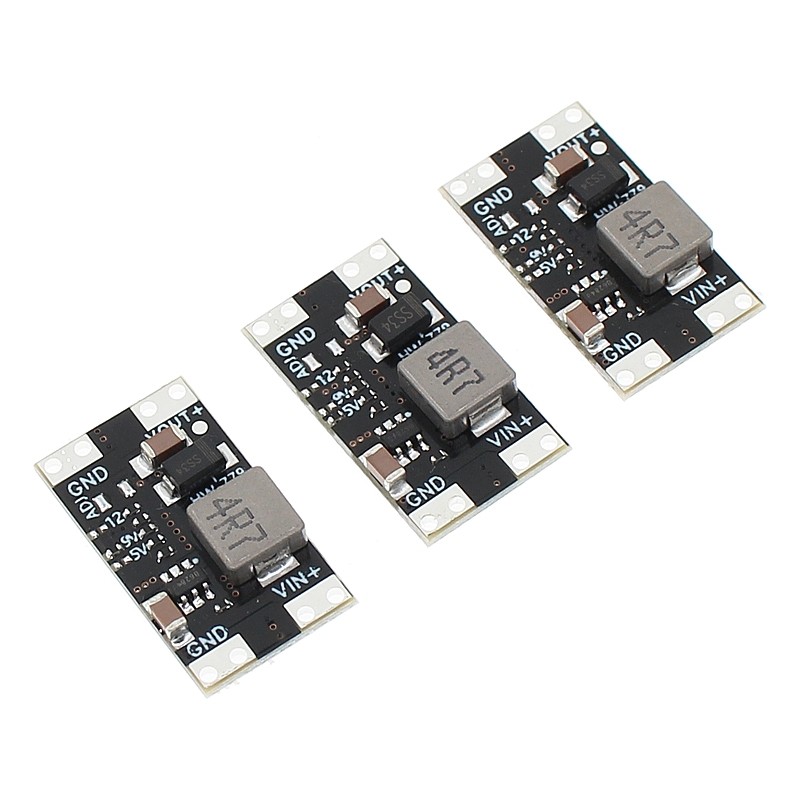

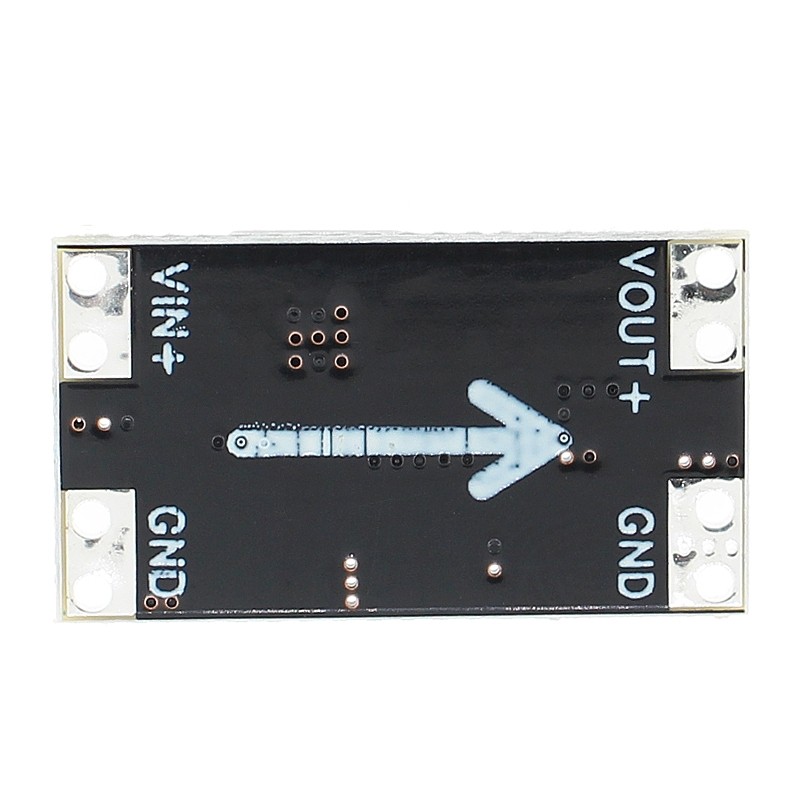

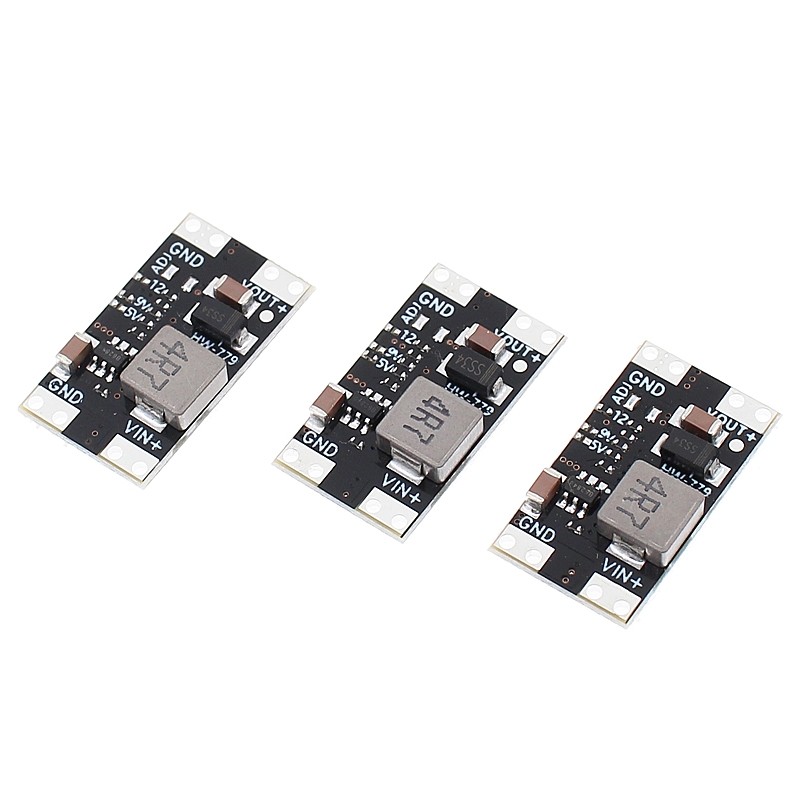

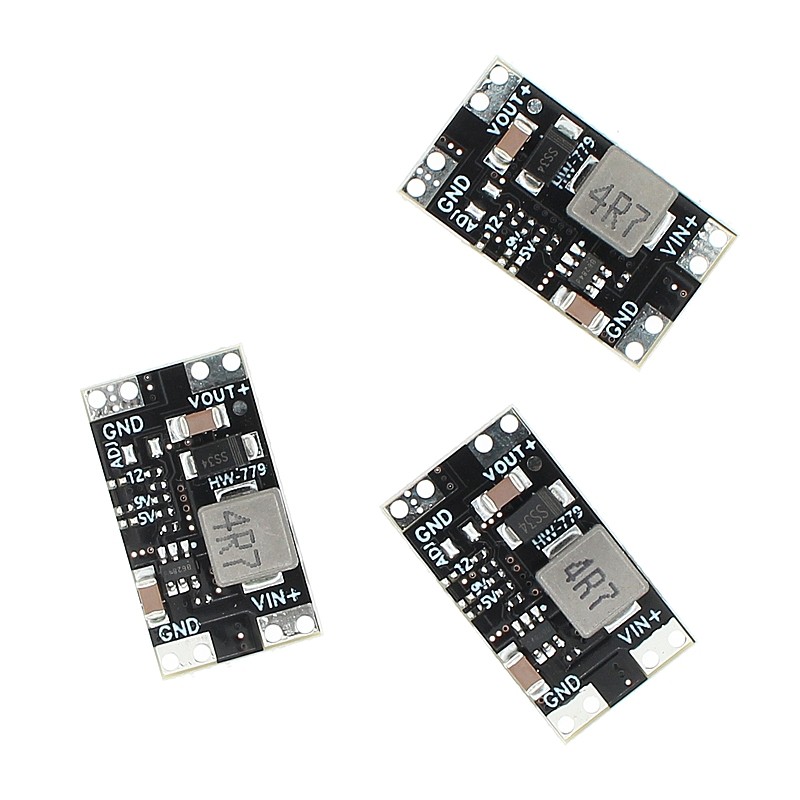

1 ชิ้น/5 ชิ้น Mini Boost Board XL3608 DC-DC Step Up โมดูล 2A อินพุต 2.5-11.5V เอาต์พุต 5/9/12V

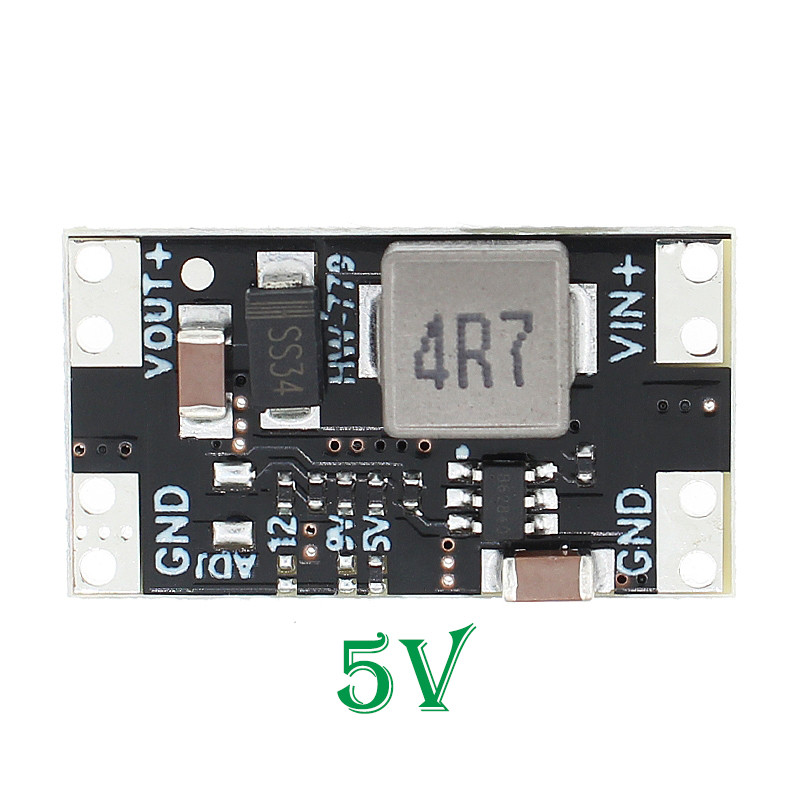

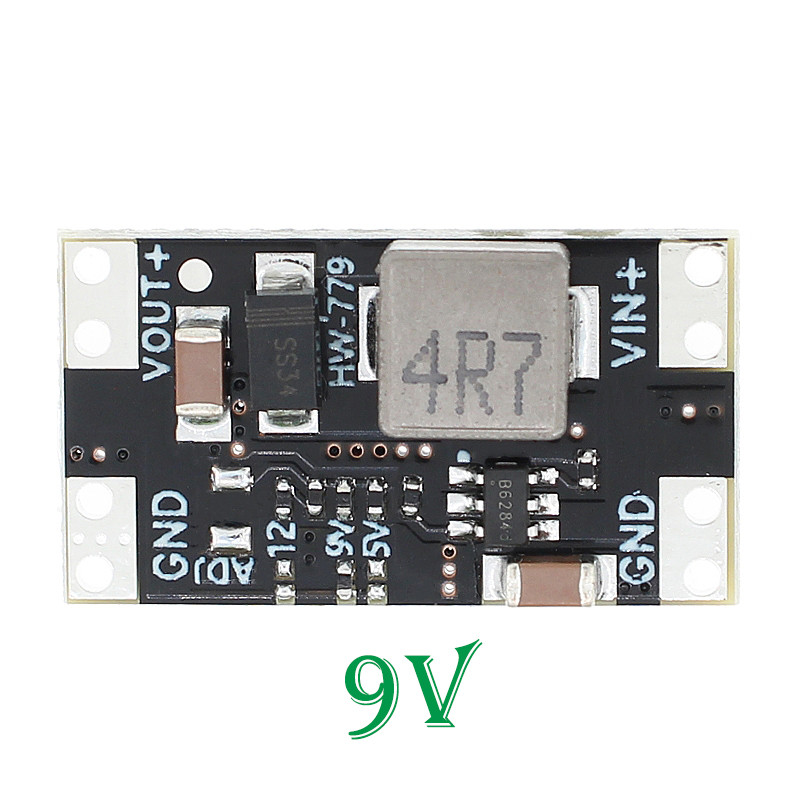

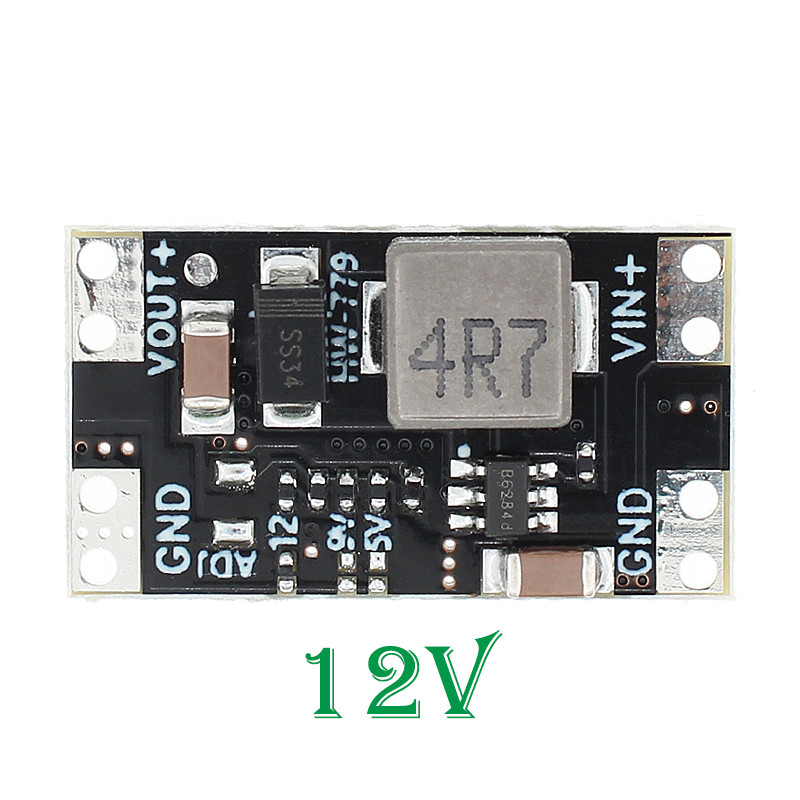

แรงดันไฟฟ้าอินพุต: DC2.5~11.5V (ต้องต่ำกว่าแรงดันขาออกอย่างน้อย 0.5V) อินพุตปัจจุบัน: 2A (สูงสุด); กระแสไฟขาออก: สามารถคำนวณได้ตามแรงดันไฟฟ้าและกระแสไฟฟ้าขาเข้า ความถี่ในการสลับ: ประมาณ 1.2MHz; ประสิทธิภาพการแปลง: สูงถึง 93% (ยิ่งความแตกต่างของแรงดันมากเท่าไหร่ประสิทธิภาพก็จะยิ่งต่ำลงเท่านั้น) โหมดปรับ: 5V, 9V, 12V, แผ่น ADJ สามารถปรับได้เอง 1. เพื่อหลีกเลี่ยงความเสียหายของชิปที่เกิดจากไฟฟ้าสถิตให้พยายามอย่าสัมผัสชิปโมดูลหรือวงจรใกล้เคียงโดยตรงเมื่อเปิดเครื่อง 2. พารามิเตอร์ข้างต้นจะยังคงอยู่ พารามิเตอร์ไม่จำกัด กำลังไฟสามารถเข้าถึงได้มากกว่า 15W เมื่อกำลังไฟมากกว่า 10V แต่เอาต์พุตอาจมีแรงดันไฟฟ้าลดลงเมื่ออินพุตต่ำกว่า 3V ตรวจสอบให้แน่ใจว่าได้เสริมสร้างการกระจายความร้อนเมื่อใช้งานเป็นเวลานาน 3. พยายามหลีกเลี่ยงการเสียบปลั๊กร้อนเนื่องจากอาจทำให้โมดูลเสียหายควันชิปและปัญหาอื่น ๆ คำแนะนำสำหรับการใช้งาน: 1.OUT คือ VIN เป็นอิเล็กโทรดบวกอินพุต OUT เป็นขั้วบวกเอาต์พุตและ GND จะเปิดอยู่ สามารถใช้ 2.5V, 9V, 12V, ADJ เพื่อปรับแรงดันขาออกโดยลูกค้าและ ADJ เพื่อปรับความต้านทาน (แพ็คเกจ 0805) สูตรสำหรับความสัมพันธ์ระหว่างค่าความต้านทานและแรงดันขาออก: RADJ = (VOUT / 0.6) -1) * 15000 3. ไม่แนะนำให้ใช้โมดูลนี้เพื่อเชื่อมต่อกับโหลดอุปนัย กระแสเริ่มต้นของโหลดเหนี่ยวนำมักจะมีหลายครั้งที่กระแสที่ถูกจัดอันดับซึ่งมีแนวโน้มที่จะทำให้โมดูลไม่สามารถให้กระแสที่จำเป็นสำหรับโหลดและทำให้โมดูลเสียหายได้ 4. ประสิทธิภาพของโมดูลจะลดลงเมื่ออุณหภูมิสูงขึ้นและให้ความสำคัญกับการเสริมสร้างการกระจายความร้อนเมื่อพลังงานสูงหรือเมื่อใช้งานเป็นเวลานาน 5. ขอแนะนำให้ใช้กำลังขับภายใน 1.5 เท่าของแรงดันไฟฟ้าอินพุต
