วงจรตั้งเวลา วงจรหน่วงเวลา นับเวลา หน่วงเวลาเปิด หน่วงเวลาปิด ควบคุมเตาอบ เตาอบฆ่าเชื้อ 110V 220V Digital Cycle Timer

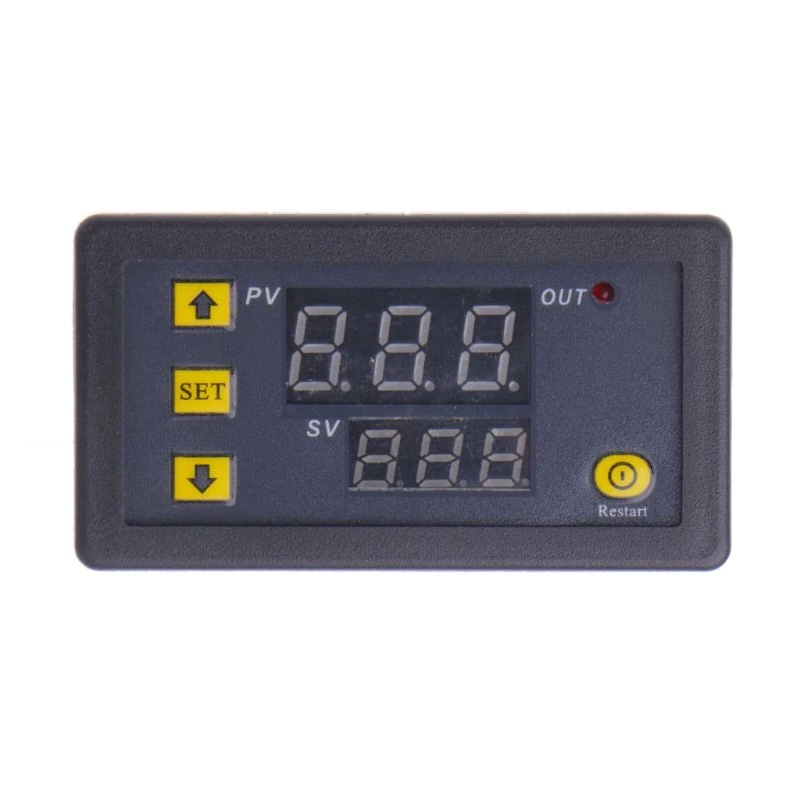

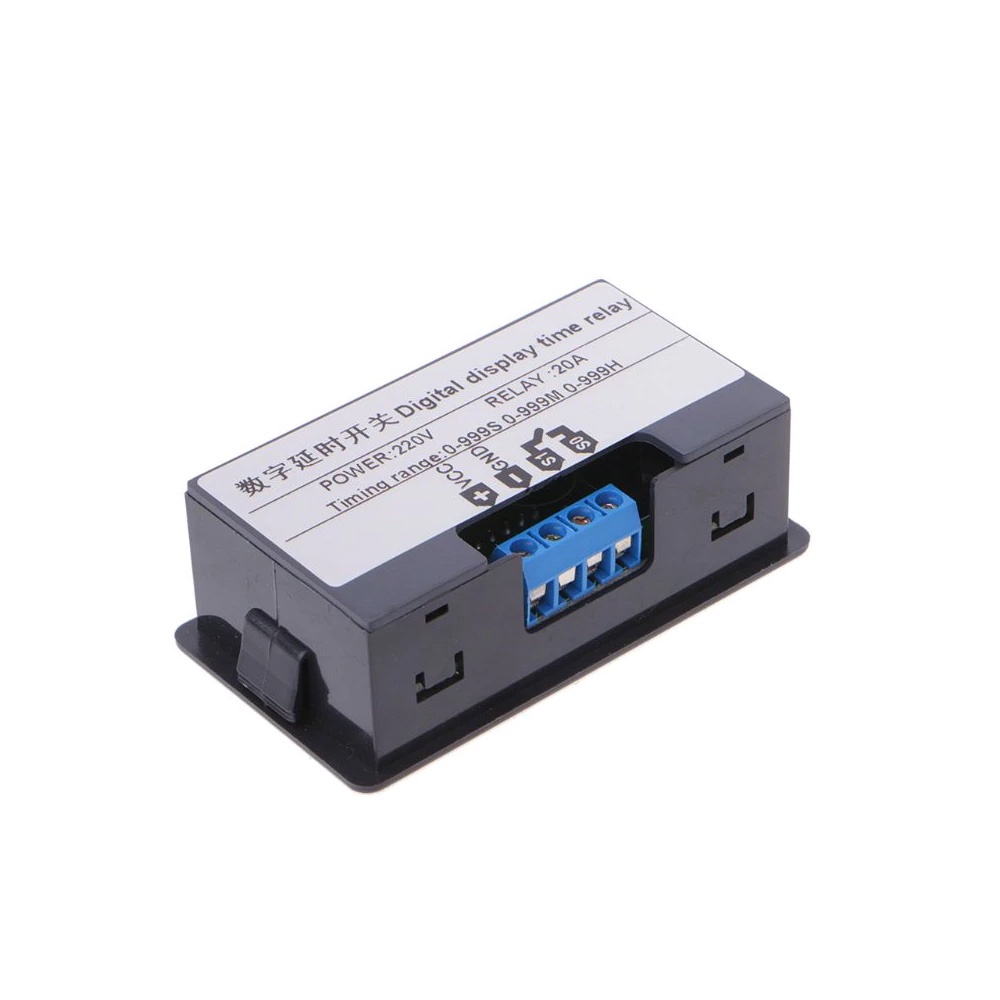

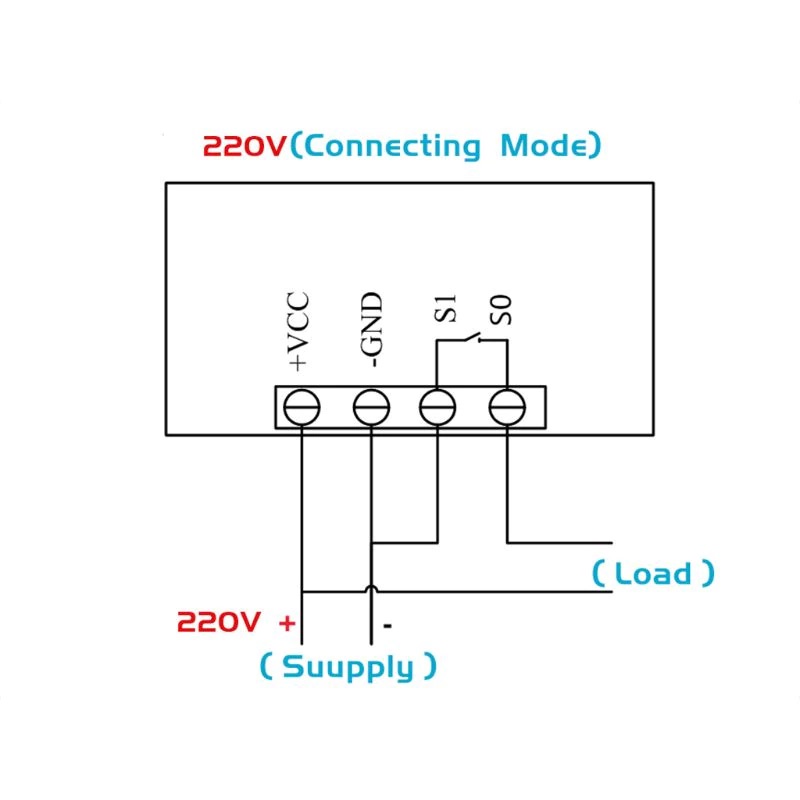

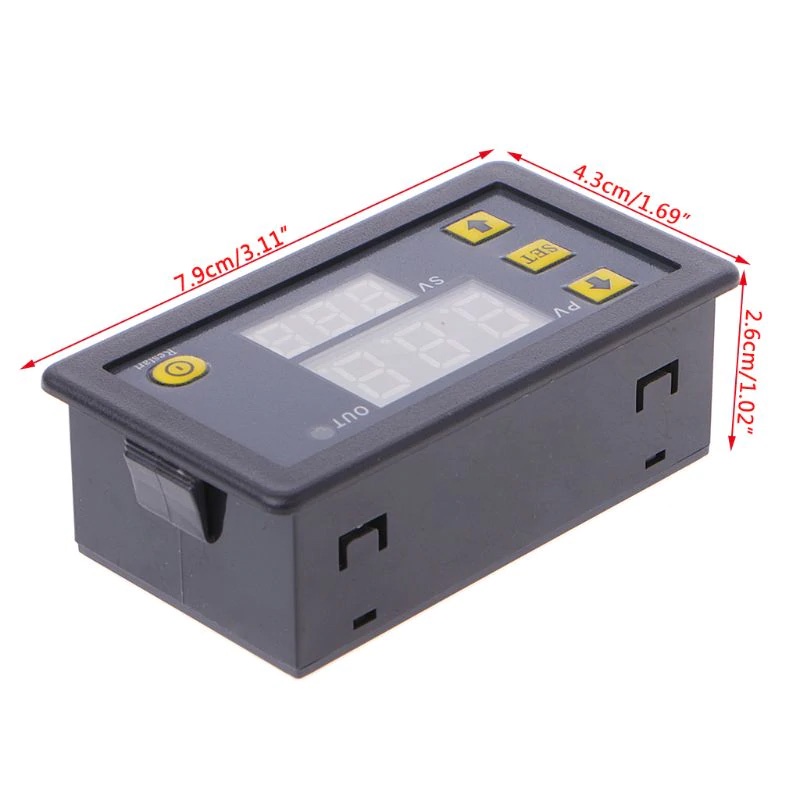

วงจรตั้งเวลา วงจรหน่วงเวลา หน่วงเวลาเปิด หน่วงเวลาปิด รีเลย์ ควบคุมไฟ ควบคุมเตาอบ เตาอบฆ่าเชื้อ 110V 220V Digital Time Relay Dual LED Display Cycle Timer Relay Control Switch Time Delay Relay Timing Relay Time Delay Switch วงจรตั้งเวลา ใช้สำหรับไฟบ้าน 220V มีขาออกเป็นรีเลย์ ทำงานเหมือนสวิตช์ไฟ สามารถต่อใช้งานได้หลากหลาย สามารถใช้งานได้หลายโหมด ไม่ว่าจะเปิดทันที จากนั้นหน่วงเวลาปิด หน่วงเวลาก่อนเปิดแล้วหน่วงเวลาก่อนปิด วนซ้ำได้ Specifications: ช่วงระยะเวลาที่สามารถตั้งค่าได้ (Timing range) : 0-999s,0-999m,0-999h ระดับไฟเลี้ยงขาเข้า/ขาออก(Power supply voltage) : AC 110V-220V หน้าจอแสดงผล (LED Display) : Red + Blue Dual Display ขนาด (Size) : 79 x 26 x 43mm ระยะรูเจาะ (Hole size) : 72 x 40mm วิธีการใช้งาน: *เวลาในระยะจะแบ่งเป็น 2 ค่า คือ T1 และ T2 จะถูกนำมาใช้งานแตกต่างกันตามโหมดที่เลือกใช้งาน **ข้อมูลที่ตั้งค่าไว้จะถูกบันทึกอัตโนมัติเมื่อรอจนผ่านไป 6 วินาที 1.กดปุ่ม SET จำนวน 1 ครั้งเพื่อเข้าสู่การตั้งค่า สังเกตไฟ LED สีแดงจะกระพริบ จากนั้นสามารถเพิ่มหรือลดเวลา T1ได้ตามต้องการ 2.หลังจากตั้งค่า T1 เสร็จแล้ว กดปุ่ม SET จำนวน 1 ครั้ง สังเกตไฟ LED สีเขียวจะกระพริบ จากนั้นสามารถเพิ่มหรือลดเวลา T2ได้ตามต้องการ 3.หลังจากตั้งค่า T2 เสร็จแล้ว กดปุ่ม SET จำนวน 1 ครั้ง เพื่อบันทึกข้อมูลทันที หรือรอ 6 วินาทีเพื่อบันทึกอัตโนมัติ 4.สามารถเลือกโหมดใช้งาน และหน่วยเวลา(วินาที,นาที,ชั่วโมง)ได้โดยการกดปุ่ม SET ค้างไว้ จากนั้นสลับการตั้งค่าระหว่าง โหมด(P1)/หน่วยเวลา(P0) ได้โดยการกดปุ่ม SET จำนวน 1 ครั้ง โดยมีรายละเอียดการตั้งค่า ดังนี้ P0-0 : หน่วยเวลาเป็นวินาที (second) P0-1 : หน่วยเวลาเป็นนาที (minutes) P0-2 : หน่วยเวลาเป็นชั่วโมง (hour) P1-0 : หน่วงเวลาด้วยค่า T1 จากนั้นเปิดไฟขาออก P1-1 : เปิดไฟขาออกทันที จากนั้นหน่วงเวลาด้วยค่า T1 แล้วจึงปิดไฟขาออก P1-2 : หน่วงเวลาด้วยค่า T1 จากนั้นเปิดไฟขาออก จากนั้นหน่วงเวลาด้วยค่า T2 แล้วจึงปิดไฟขาออก P1-3 : เปิดไฟขาออกทันที จากนั้นหน่วงเวลาด้วยค่า T1 แล้วจึงปิดไฟขาออก จากนั้นหน่วงเวลาด้วยค่า T2 แล้วจึงเปิดไฟขาออกอีกครั้ง P1-4 : หน่วงเวลาด้วยค่า T1 จากนั้นเปิดไฟขาออก จากนั้นหน่วงเวลาด้วยค่า T2 แล้วจึงปิดไฟขาออก จากนั้นวนซ้ำเดิม P1-5 : เปิดไฟขาออกทันที จากนั้นหน่วงเวลาด้วยค่า T1 แล้วจึงปิดไฟขาออก จากนั้นหน่วงเวลาด้วยค่า T2 แล้วจึงเปิดไฟขาออกอีกครั้ง จากนั้นวนซ้ำเดิม
