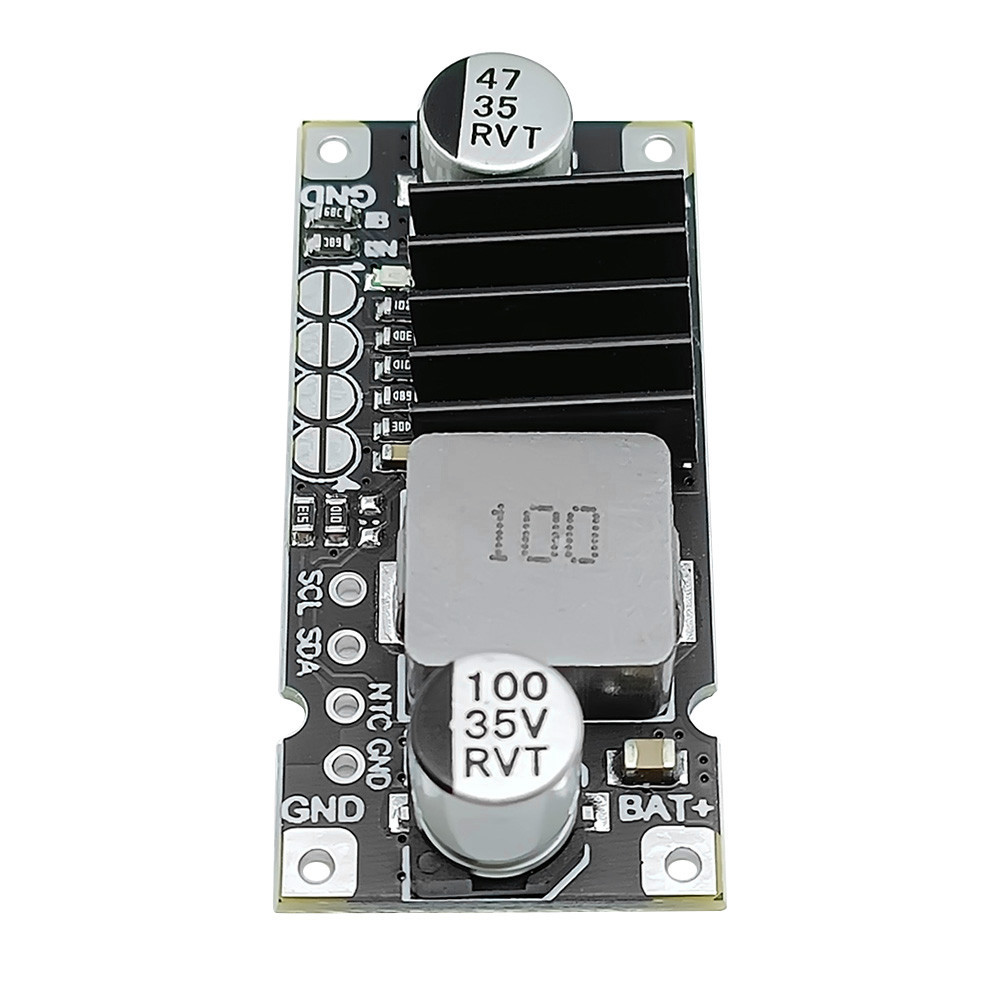

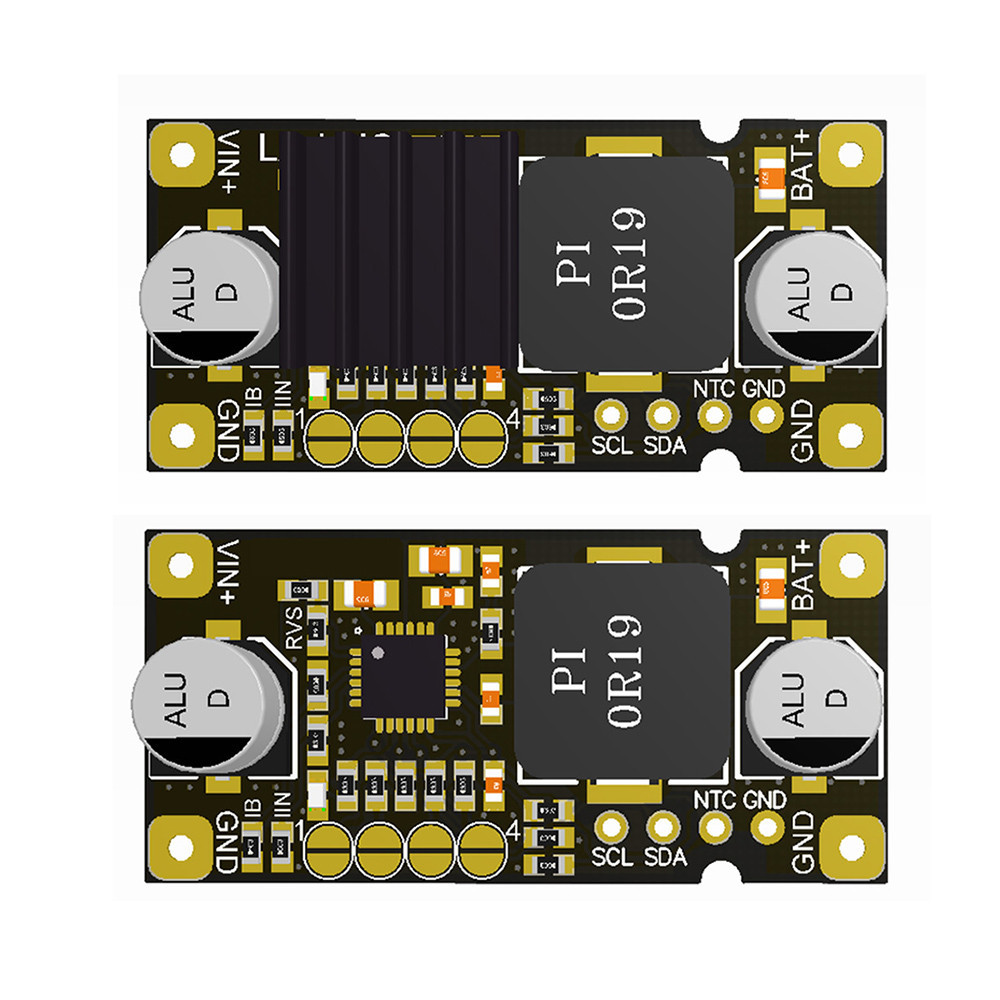

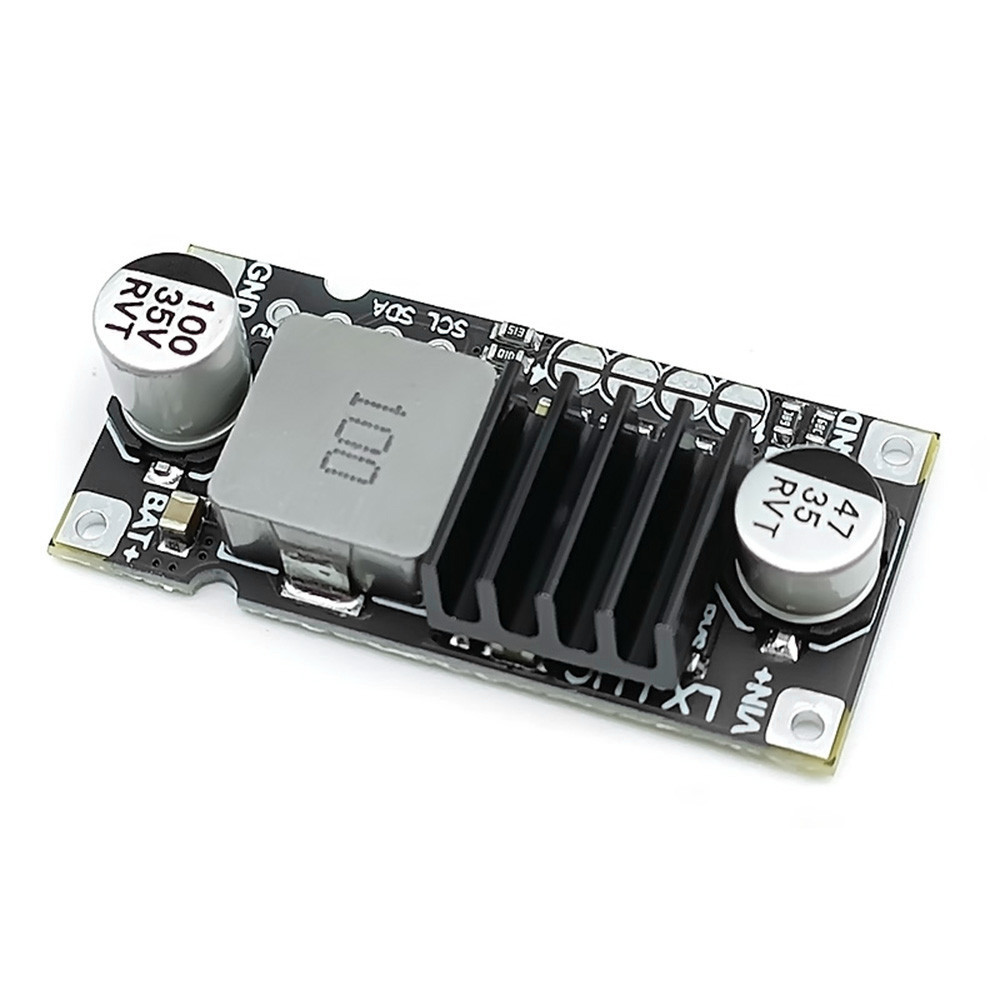

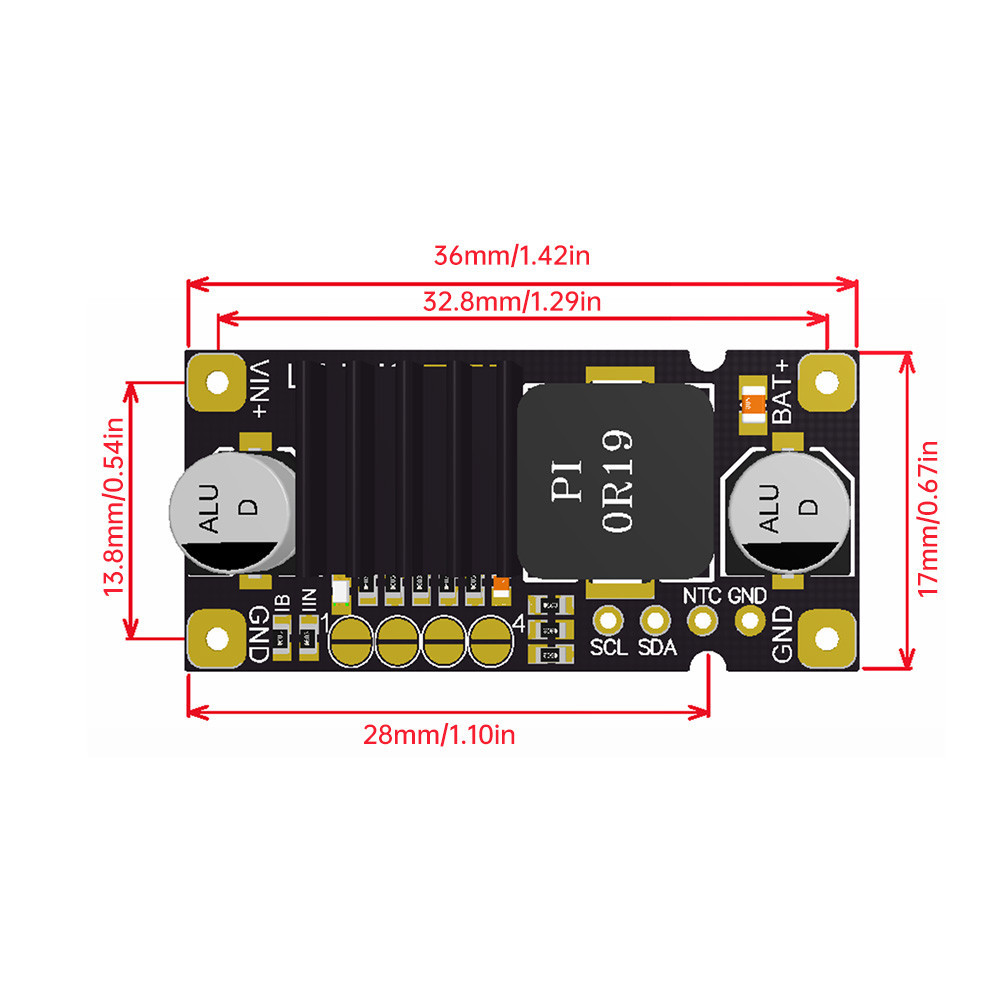

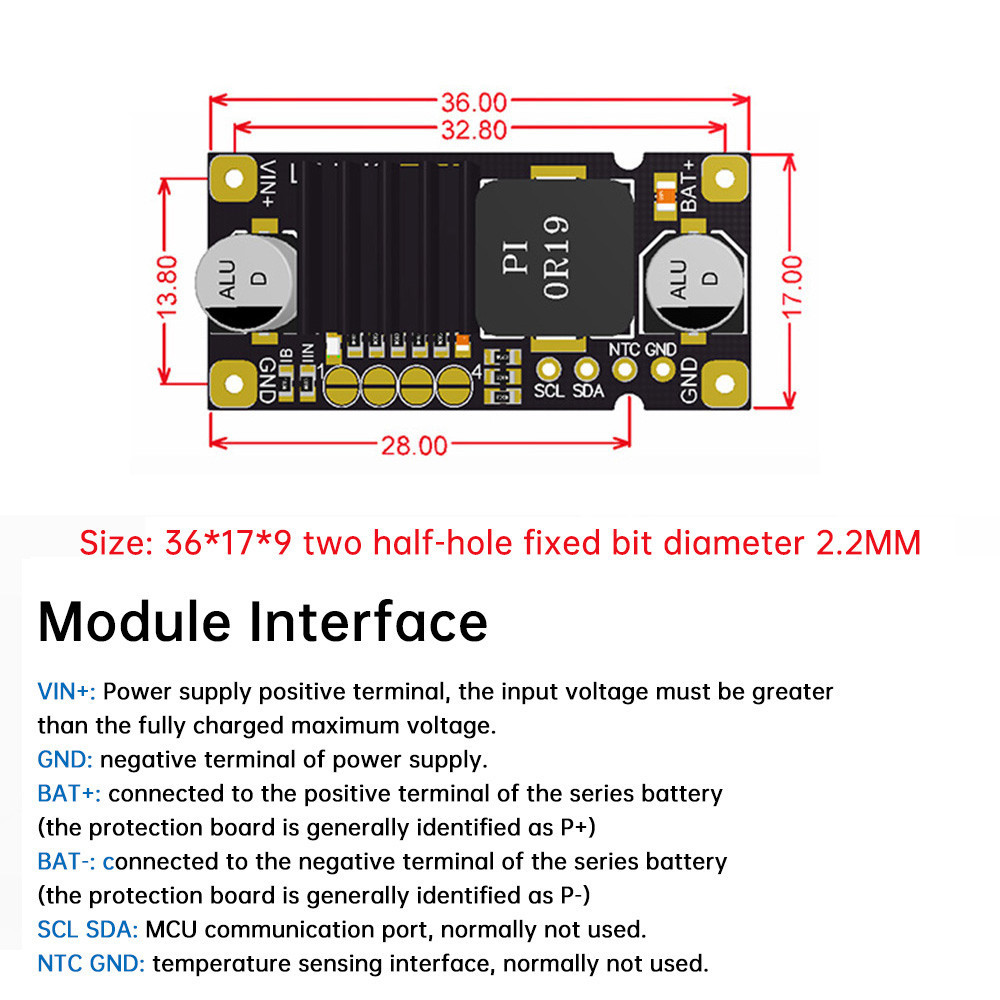

1s 2S 3S 4S 3A 40W Li-ion แบตเตอรี ่ ชาร ์ จ Buck โมดูลป ้ องกันอุณหภูมิปัจจุบันปรับ 5-26V อินพุต

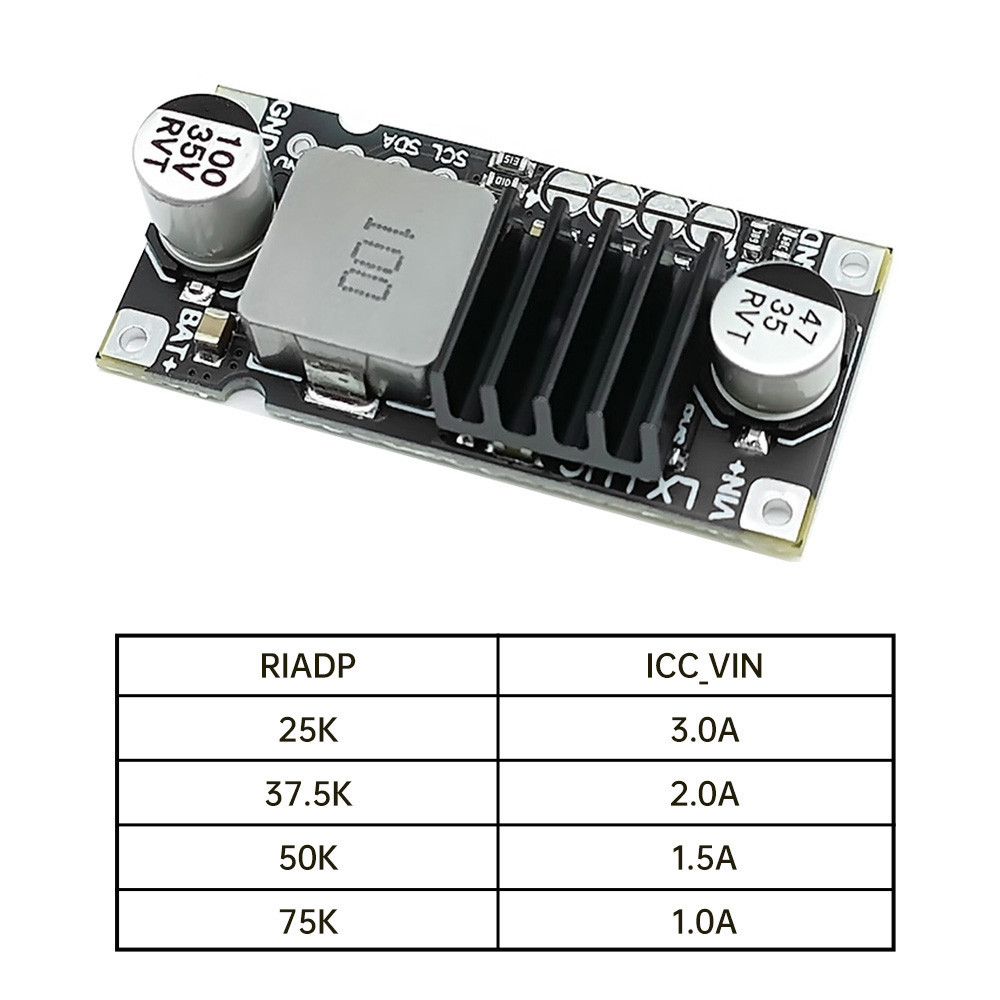

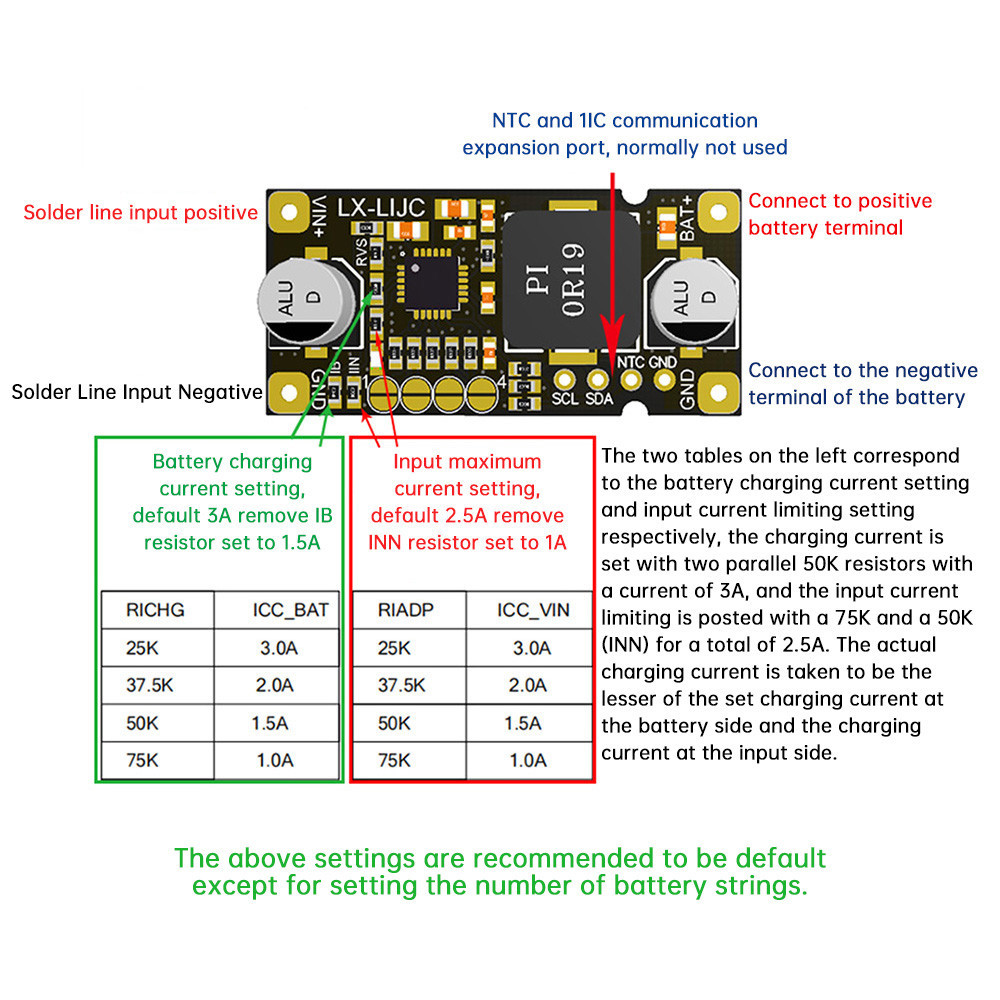

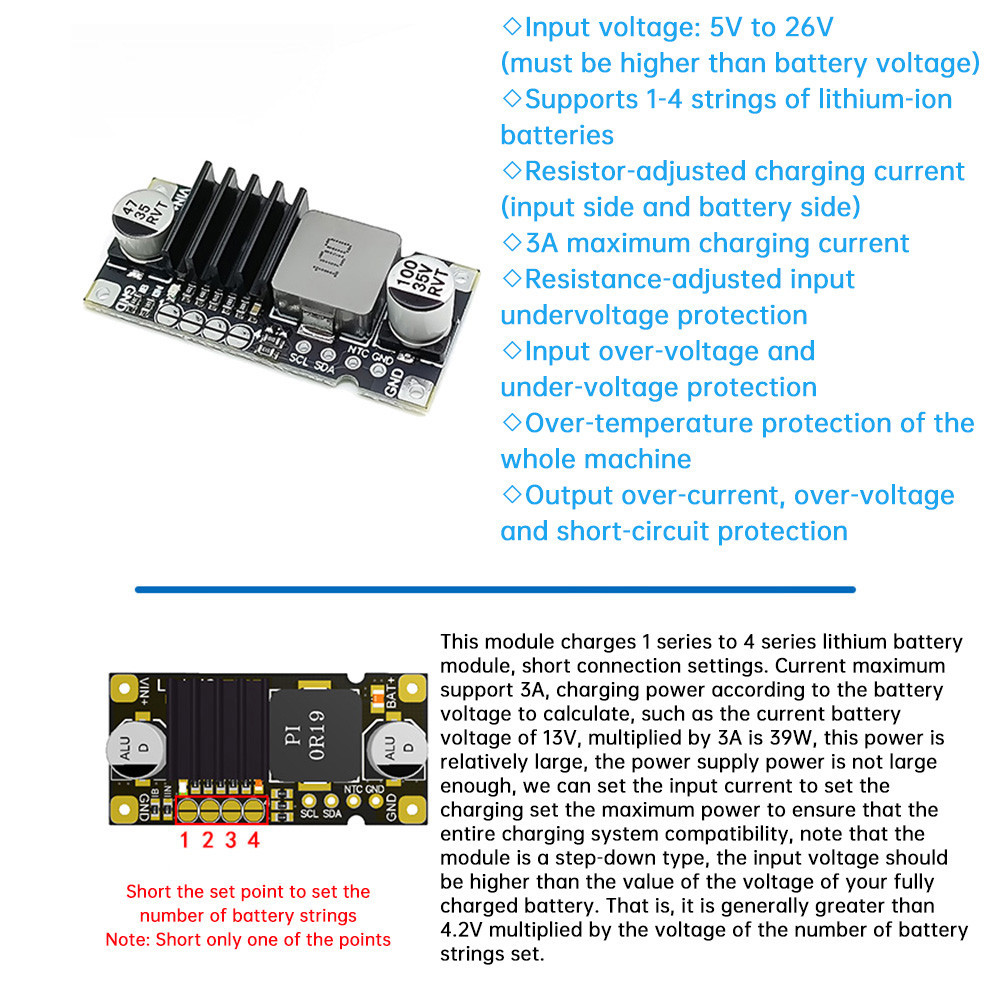

คุณสมบัติ: คุณสมบัติ: 1. ทำจากวัสดุคุณภาพสูงทนทานและใช้งานได้จริง 2. รูปลักษณ์ที่สวยงามการจัดเรียงส่วนประกอบที่สวยงาม 3. โมดูลขนาดเล็กพิเศษพื้นที่กระจายความร้อนที่ จำกัด ความร้อนกำลังสูงเป็นปรากฏการณ์ปกติเราเลือกวัสดุคุณภาพสูงไม่ต้องกังวลกับความร้อนที่ส่งผลต่ออายุการใช้งานของโมดูล 4. ผลิตภัณฑ์รองรับการชาร์จแบตเตอรี่ลิเธียมไอออน 1-4S คุณสามารถใช้ตัวต้านทานเพื่อปรับกระแสไฟชาร์จ (ด้านอินพุตและด้านแบตเตอรี่) 5. โมดูลนี้มีการป้องกันหลายอย่างเอาต์พุตกระแสเกินแรงดันไฟฟ้าเกินการป้องกันไฟฟ้าลัดวงจรและอื่น ๆ รายละเอียดผลิตภัณฑ์: โมดูลนี้ชาร์จโมดูลแบตเตอรี่ลิเธียมไอออน 1S ถึง 4S การตั้งค่าการลัดวงจร รองรับ 3A สูงสุดในปัจจุบันกำลังชาร์จจากนั้นตามแรงดันแบตเตอรี่เพื่อคำนวณเช่นแรงดันไฟฟ้าปัจจุบันของแบตเตอรี่เมื่อ 13V คูณด้วย 3A คือ 39W กำลังไฟนี้ค่อนข้างใหญ่แหล่งจ่ายไฟ กำลังไฟไม่ใหญ่พอเราสามารถตั้งค่ากระแสไฟฟ้าเข้าเพื่อตั้งค่ากำลังไฟสูงสุดของการชาร์จเพื่อให้แน่ใจว่าความเข้ากันได้ของระบบชาร์จทั้งหมดโปรดทราบว่าโมดูลเป็นขั้นตอนลง แรงดันไฟฟ้าอินพุตควรสูงกว่าค่าแรงดันไฟฟ้าของแบตเตอรี่ที่ชาร์จเต็มของคุณ โดยทั่วไปแล้วควรมีแรงดันไฟฟ้ามากกว่า 4.2V โดยคูณด้วยแรงดันไฟฟ้าของจำนวนชุดแบตเตอรี่ที่ตั้งไว้ พารามิเตอร์: พารามิเตอร์พารามิเตอร์: อินพุต: แรงดันไฟฟ้าอินพุตที่ใช้งานได้ 5V ถึง 26V โปรดทราบว่าโมดูลเป็นประเภทบั๊กแรงดันไฟฟ้าอินพุตควรสูงกว่าค่าแรงดันไฟฟ้าของแบตเตอรี่ของคุณ ชาร์จเต็มแล้ว นั่นคือแรงดันไฟฟ้าอินพุตควรมากกว่า 4.2V คูณด้วยแรงดันไฟฟ้าของจำนวนสายแบตเตอรี่ที่ตั้งไว้ เพื่อให้แน่ใจว่าแหล่งจ่ายไฟเข้ากันได้คุณสามารถดูภาพคำแนะนำเพื่อกำหนดขีด จำกัด บนของกระแสไฟฟ้าเข้า ค่าเริ่มต้นของบอร์ดบอร์ด 75K และ 50K (INN) โพสต์ค่าเริ่มต้นคือ 75K และ 50K (INN) ตามลำดับซึ่งสอดคล้องกับกระแสไฟฟ้า 1A และ 1.5A รวม 2.5A ค่ากระแสไฟฟ้าเข้าอื่น ๆ สามารถตั้งค่าความต้านทานการเปลี่ยนแปลงของตัวเองสูตรคือ: ความต้านทาน R = 75K / กระแสไฟฟ้าเข้า A. เอาต์พุต: รองรับ 1S ถึง 4S แบตเตอรี่จำเป็นต้องเพิ่มบอร์ดป้องกันจำนวนซีรีส์สั้นลงโดยตรงการอ้างอิงเฉพาะการตั้งค่ารูปภาพคำแนะนำ กระแสไฟชาร์จเริ่มต้นตั้งค่าตัวต้านทาน 50K แบบขนานสองตัวแต่ละตัวที่สอดคล้องกับกระแส 1.5A รวม 3A หลังจากถอดค่ากระแสไฟฟ้าหนึ่งใน 1.5A แล้วค่าอื่น ๆ สามารถตั้งค่าให้เปลี่ยนตัวต้านทานของตัวเองได้สูตรคือ: ตัวต้านทาน R = 75K / กระแสแบตเตอรี่ A ไม่สามารถเกิน 3A ได้ กระแสไฟชาร์จจริงจะใช้ค่าที่เล็กกว่าของกระแสไฟชาร์จด้านแบตเตอรี่ที่ตั้งไว้และกระแสไฟขาเข้าด้านการชาร์จกระแสไฟ กำลังไฟในการชาร์จเท่ากับแรงดันไฟฟ้าของแบตเตอรี่แบบเรียลไทม์ที่คูณด้วยกระแสไฟฟ้า ตรวจสอบให้แน่ใจว่าได้เชื่อมสายไฟหนาพอและกำลังไฟเพียงพอ การเข้าถึง NTC: ปกติไม่ได้ใช้งานหากจำเป็นค่าความต้านทานตัวต้านทาน NTC ถึง 82K (มุมล่างซ้ายของคำว่า "SCL") จุดเชื่อม NTC และเทอร์มิสเตอร์ 100K ที่เข้าถึง GND ถัดไป (B = 4100). ไฟ LED จะกะพริบเมื่อชาร์จไฟบ่อยครั้งเต็ม อินเทอร์เฟซโมดูลโมดูล: แรงดันไฟฟ้าในเชิงบวกแรงดันไฟฟ้าอินพุตจะต้องมากกว่าแรงดันไฟฟ้าสูงสุดของที่ชาร์จเต็ม Gnd: แหล่งจ่ายไฟขั้วลบ BAT +: เชื่อมต่อกับปลายบวกของแบตเตอรี่ซีรีส์ (โดยทั่วไประบุว่าเป็น P +) ค่า BAT -: เชื่อมต่อกับขั้วลบของแบตเตอรี่ซีรีส์ (โดยทั่วไปแล้วบอร์ดป้องกันจะระบุว่าเป็น P-) โดยปกติแล้วจะไม่ได้ใช้งาน SCL SDA: พอร์ตการสื่อสาร MCU อินเทอร์เฟซการตรวจจับอุณหภูมิโดยปกติจะไม่ใช้ NTC GND: อินเทอร์เฟซการตรวจจับอุณหภูมิโดยปกติจะไม่ใช้ แพ็คเกจรวม: โมดูลการชาร์จแบตเตอรี่ Li-ion * 1
