INA226 Bi-Directional แรงดันไฟฟ้า Current Power Alert Monitor โมดูล I2C IIC 36V CJMCU-226 Monitor Alarm Power Meter

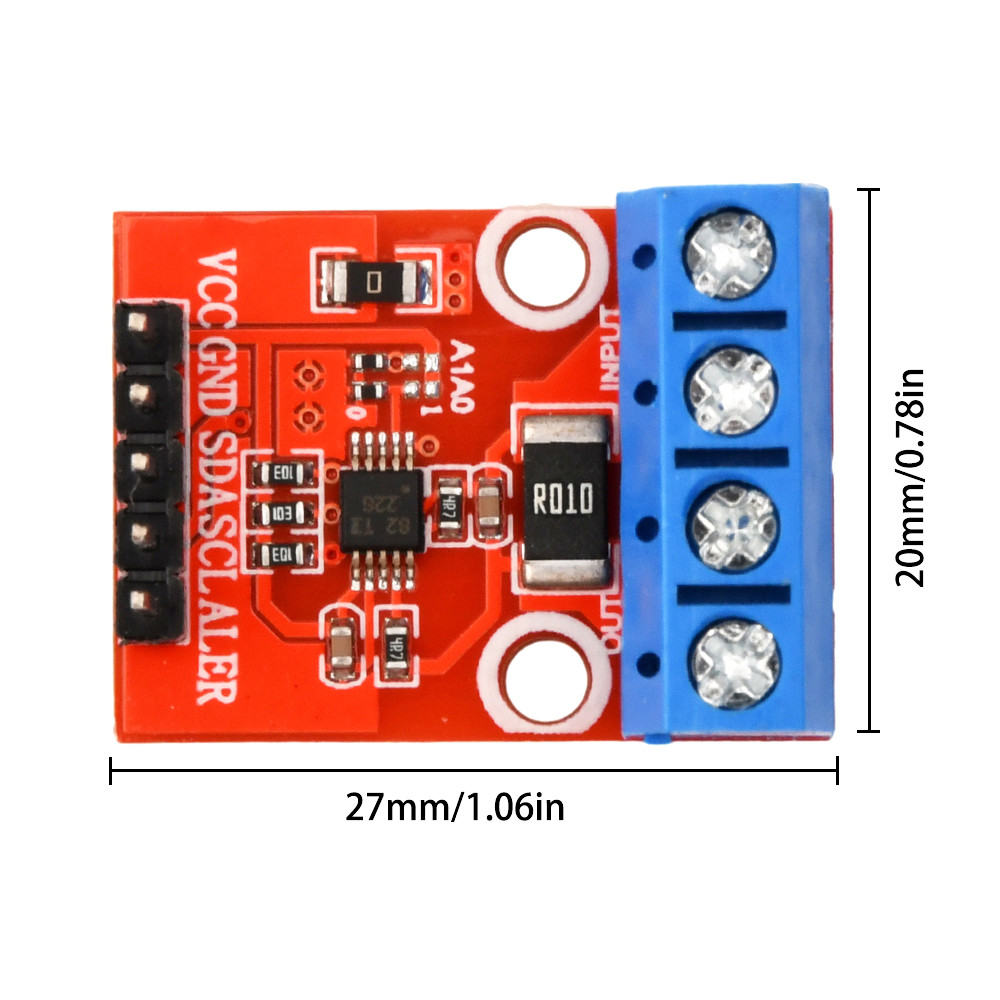

คุณสมบัติ: 1.ina226 มี I2c ™ อินเทอร์เฟซที่เข้ากันได้กับ Smbus สำหรับตัวแยกสัญญาณและจอภาพพลังงานปัจจุบัน 2. อุปกรณ์ตรวจสอบทั้งแรงดันไฟฟ้าแบบขนานและการจ่ายไฟของรถบัส 3. ค่าการสอบเทียบที่ตั้งโปรแกรมได้เวลาในการแปลงและค่าเฉลี่ยที่ใช้ร่วมกับผู้เล่นหลายคนภายในเพื่ออ่านโดยตรงในแอมแปร์และกำลังไฟในวัตต์ 4. Ina226 ตรวจจับกระแสไฟฟ้าของแรงดันบัสโหมดทั่วไปซึ่งอาจแตกต่างกันไปตั้งแต่ 0 V ถึง 36 V โดยไม่คำนึงถึงแรงดันไฟฟ้าของแหล่งจ่ายไฟ อุปกรณ์นี้ใช้แหล่งจ่ายไฟเดี่ยว 2.7v ถึง 5.5v พร้อมการใช้พลังงานโดยทั่วไป 330 A. อุปกรณ์มีช่วงอุณหภูมิในการทำงาน - 40 ° 125 Xc2 ถึง 125 Xc2 ° แอดเดรสที่ตั้งโปรแกรมได้ถึง 16 รายการบนอินเทอร์เฟซที่เข้ากันได้กับ I 2c พารามิเตอร์: การวัดแรงดันไฟฟ้า: 0 V ถึง 36 V (ไม่สามารถวัดแรงดันไฟฟ้าเชิงลบได้) การวัดปัจจุบัน: - 20a ถึง + 20a การติดต่อสองทิศทาง→ปัจจุบันสามารถตรวจจับได้จากทั้งปลายสูงและปลายต่ำ แรงดันไฟฟ้า: 2.7v ถึง 5.5v * แหล่งจ่ายไฟแรงดันไฟฟ้า: 2.7v ถึง 5.5v * อินเทอร์เฟซ: L2c ที่อยู่ I2c: สามารถตั้งค่าได้ 16 ข้อต่อบัดกรี แรงดันไฟฟ้าขาเข้าของอินพุต: ± 10 V ความแม่นยำของดิน 1%: ความแม่นยำของดิน 1%: ดิน 1% ความละเอียด: 16 บิต (ปัจจุบัน: 1.25 Ma, แรงดันไฟฟ้า: 1.25 Mv) การบริโภคปัจจุบัน: ต่ำกว่า 1ma รูยึด 3 มม. ขนาด: 20 มม. X 27 มม. (รูยึด 3 มม.) คำแนะนำ: Vcc: กำลังไฟฟ้าเข้า 2.7-5.5v Gnd: Gnd ขั้วลบของแหล่งจ่ายไฟ Sda, Scl: ข้อมูลรถบัส Lic และสายสัญญาณนาฬิกา การแจ้งเตือนแบบมัลติฟังก์ชั่น: สัญญาณเตือนแบบมัลติฟังก์ชั่น Ao, A1: Iic Address Line ระวัง: * ขั้วบวกของแหล่งจ่ายไฟ Vin วัดแรงดันไฟฟ้าขั้วลบของแหล่งจ่ายไฟ Cnd วัดแรงดันไฟฟ้าและ Vout วัดอินพุตและเอาต์พุตปัจจุบัน โมดูลนี้สามารถวัดแหล่งจ่ายไฟ 0-36v Dc เท่านั้นโดยมีกระแสสูงสุดไม่เกิน 20a แรงดันไฟฟ้า Vcc คือ 2.7-5.5v และ Gnd-gnd โดยอ้างอิงจากพารามิเตอร์อื่น ๆ เพื่อดูคู่มือข้อมูล แพ็คเกจรวม: ชุดที่ 1: (ไม่เชื่อม) 1x โมดูล เข็มแถว 2x ขั้วต่อ 1x 1x แพ็คเกจ 2: (รอย) 1x โมดูล
