Cytron DC Motor Driver Shield สำหรับ Arduino 7V-30V 2 Channels

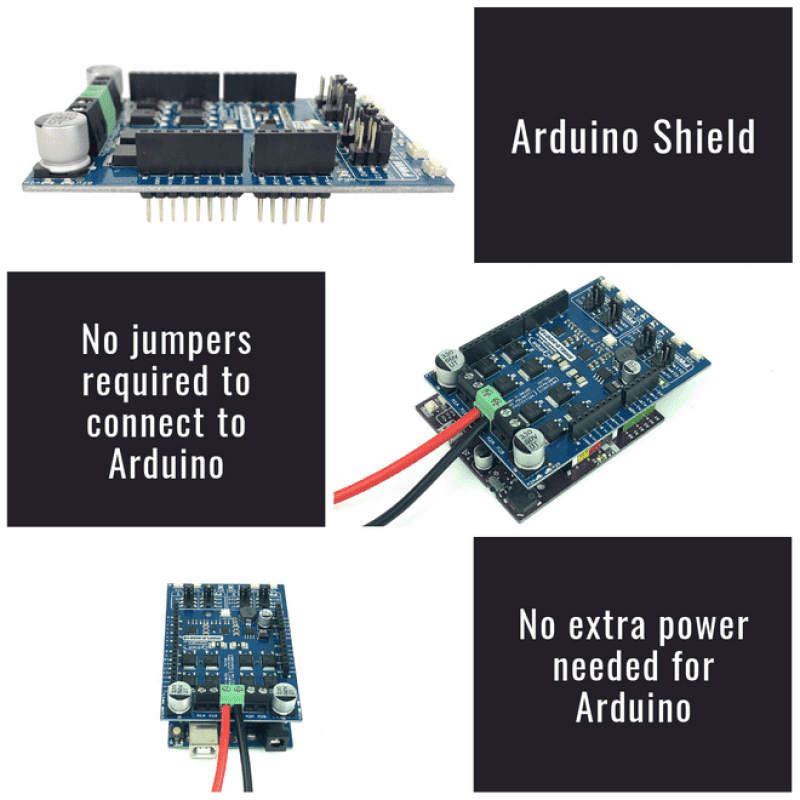

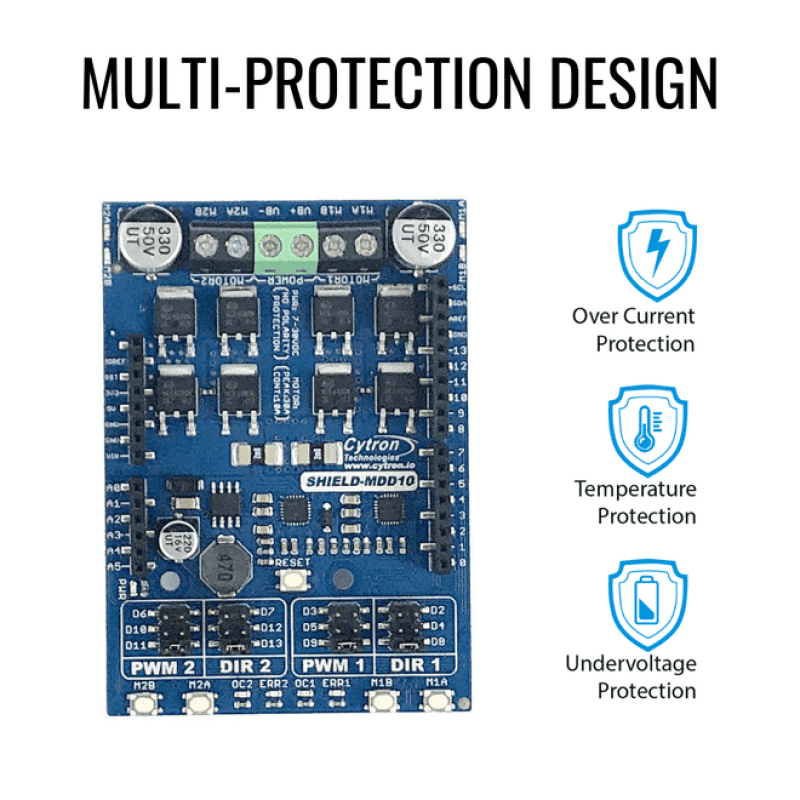

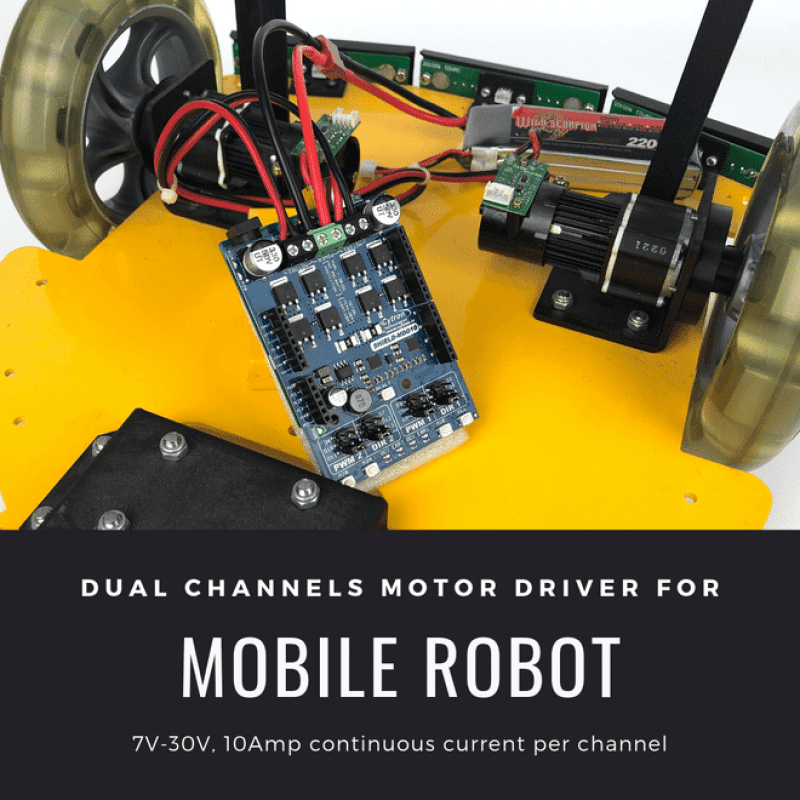

กำลังสร้างหุ่นยนต์เคลื่อนที่ด้วย Arduino อยู่ใช่ไหม? หรืออยากควบคุมมอเตอร์สเต็ปเปอร์กำลังสูง? ไม่ต้องมองหาที่อื่น! SHIELD-MDD10 คือตัวขับมอเตอร์ชนิด 2 ช่องกำลังสูง ที่ออกแบบมาเป็น Arduino Shield โดยเฉพาะ คุณสมบัติหลัก: - ควบคุมมอเตอร์ได้ 2 ตัวแบบ Brushed DC หรือ มอเตอร์สเต็ปเปอร์ (Bipolar/Unipolar) ตัวเดียว - รองรับแรงดันไฟจาก 7V ถึง 30V - ออกแบบวงจรแบบ NMOS H-Bridge แบบแยก ทำให้สามารถรองรับกระแสได้ถึง 10 แอมป์ต่อช่อง แบบต่อเนื่อง โดย ไม่ต้องติดฮีตซิงก์เพิ่มเติม ฟีเจอร์เสริมบนบอร์ด: - มี ปุ่มทดสอบการทำงาน (Test Buttons) และ LED แสดงสถานะมอเตอร์ ทำให้สามารถตรวจสอบการทำงานได้ง่ายและรวดเร็ว - มาพร้อม วงจร Buck Regulator แปลงไฟออกเป็น 5V สำหรับจ่ายไฟให้บอร์ด Arduino โดยไม่ต้องใช้แหล่งจ่ายไฟแยก การควบคุม: - ใช้สัญญาณควบคุมแบบ PWM และ DIR - ขา PWM และ DIR บน Arduino สามารถ เลือกเปลี่ยนได้ผ่านจัมเปอร์ - หากขาที่ต้องการถูกใช้งานโดยอุปกรณ์อื่นอยู่แล้ว ก็สามารถเลือกขาอื่นได้ง่าย ๆ ระบบป้องกัน: - ป้องกันกระแสเกิน (Overcurrent Protection) - เมื่อมอเตอร์กินกระแสเกินกว่าที่บอร์ดรองรับ (เช่น มอเตอร์ค้างหรือใช้มอเตอร์ใหญ่เกินไป) ตัวขับจะจำกัดกระแสสูงสุดไว้ ไม่ให้เกิดความเสียหาย - ป้องกันอุณหภูมิสูงเกิน (Temperature Protection) - ค่ากระแสสูงสุดที่อนุญาตจะถูกปรับลดตามอุณหภูมิของบอร์ด — ยิ่งร้อนมาก ยิ่งจำกัดกระแสมาก - ช่วยให้สามารถใช้งานพลังเต็มประสิทธิภาพตามสภาพจริง โดยไม่ทำให้ MOSFET เสียหาย หมายเหตุสำคัญ: - อินพุตไฟ (Power Input) ไม่มีวงจรป้องกันไฟย้อนกลับ (No Reverse Voltage Protection) - หากต่อแบตเตอรี่กลับขั้ว จะทำให้บอร์ดเสียหายทันที
