16 เพลงกล่องเสียงกล่อง-16 บอร์ด 16-โทน โมดูลอิเล็กทรอนิกส์ ทําเอง ชุดชิ้นส่วนส่วนประกอบบัดกรีฝึกการเรียนรู้ชุดสําหรับ อาร์ดิโน

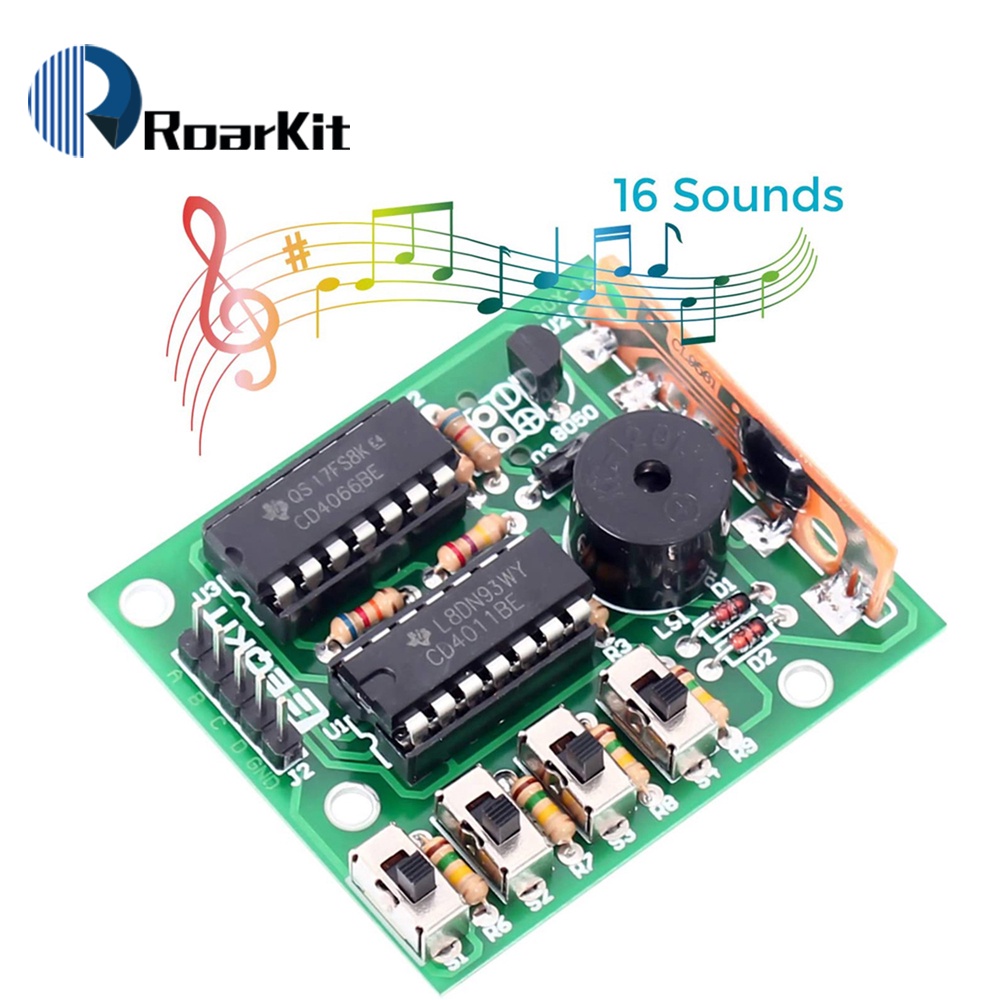

คำอธิบาย: โมดูลนี้เป็นชุด DIY ไม่ใช่ผลิตภัณฑ์สำเร็จรูป คุณสมบัติ: กล่องเสียงอนาล็อกที่น่าสนใจ 16 กล่องสามารถส่งเสียงอะนาล็อกที่น่าสนใจได้ตามต้องการภายใต้การควบคุมของคุณ ของเล่นอิเล็กทรอนิกส์ไม่เพียง แต่เป็นของเล่นอิเล็กทรอนิกส์เท่านั้น แต่ยังเป็นของเล่นออดหรือนาฬิกาปลุกอีกด้วย พารามิเตอร์พารามิเตอร์: แรงดันไฟฟ้า: DC 4.5V-5V บอร์ด: 4.8 * 4.1 ซม. ขนาดบอร์ด: 4.8 * 4.1 ซม. วิธีการควบคุม: การเข้ารหัสด้วยตนเอง + การเข้ารหัสภายนอก หลักการวงจร: ทั้งวงจรที่มีวงจรรวม 9561 โทนเป็นแกนกลางพร้อมรหัสไบนารีสี่รหัสเพื่อเข้ารหัสการควบคุมสภาพการทำงาน 9561 ทำให้ได้เสียงอนาล็อกที่แตกต่างกัน 16 แบบ วงจรทั้งหมดรวมถึงวงจรสร้างเสียงรบกวนวงจรควบคุมและวงจรควบคุมขั้นพื้นฐานวงจรเข้ารหัสไบนารีและอื่น ๆ อีกมากมาย วงจรสร้างเสียง, U2 9561 พร้อมทรานซิสเตอร์ Q1 และออดแบบพาสซีฟ LS1 วงจรควบคุมพื้นฐาน -Basic ที่มีการควบคุมแบบไบนารีดิจิตอลสองตัว U3 จากสองชนิดเลือกสภาพการทำงานสี่แบบทำให้สามารถผลิตอะคูสติกพื้นฐานได้สี่ชนิดตามต้องการ วงจรควบคุมเพิ่มเติมโดยใช้ตัวต้านทานดิจิตอลไบนารีสี่รัฐ R1, R2, R4, R5 รวมกันสี่ตัวเพื่อเปลี่ยนค่าความต้านทานการสั่นสะเทือนภายนอก 9561 ซึ่งจะเปลี่ยนพารามิเตอร์การสั่นการเปลี่ยนแปลง พารามิเตอร์การสั่นไม่เพียง แต่เปลี่ยนความถี่ในการสั่นและได้เสียงใหม่มากมายรวมวงจรควบคุมพื้นฐานและวงจรควบคุมเพิ่มเติมถือเป็นวงจรควบคุมที่สมบูรณ์ควบคุมโดย ABCD การเข้ารหัสไบนารีสี่ครั้งทำให้ 9561 สร้างเสียงที่แตกต่างกัน 16 เสียง วงจรเข้ารหัสไบนารี S1 - S4 ความต้านทาน R6 - R9 ฯลฯ ตัวเข้ารหัสไบนารี S1, S2, S3, S4, ดิจิตอลไบนารีที่สอดคล้องกัน A, B, C, D สี่ เปลี่ยนเป็น 1 สวิทช์กวนเป็น 0 เปลี่ยนเป็น 1 เสียงไบนารีสี่เสียงผ่านส่วนควบคุม 9561
